基于Arduino的步进电机测试实验装置

项目分类:电机 发布时间:2025-01-13 ID:893020
  • 基于Arduino的步进电机测试实验装置
  • 基于Arduino的步进电机测试实验装置
  • 基于Arduino的步进电机测试实验装置
  • 基于Arduino的步进电机测试实验装置
  • 基于Arduino的步进电机测试实验装置
  • 基于Arduino的步进电机测试实验装置
  • 基于Arduino的步进电机测试实验装置

  在嵌入式开发与小型运动控制实训场景中,这类步进电机测试装置是电子爱好者、入门级自动化从业者验证步进驱动逻辑、调试控制代码的常用载体,区别于工业级综合测试台,它的定位偏向轻量化验证,不需要覆盖全参数负载测试,核心目标是快速跑通控制链路,验证步进脉冲分配、方向切换、启停逻辑的正确性,很多刚接触运动控制的开发者,在正式把步进电机集成到自动化设备之前,都会先搭建这类简易测试台,避免直接上机调试时出现接线错误、代码逻辑bug导致的硬件损坏。

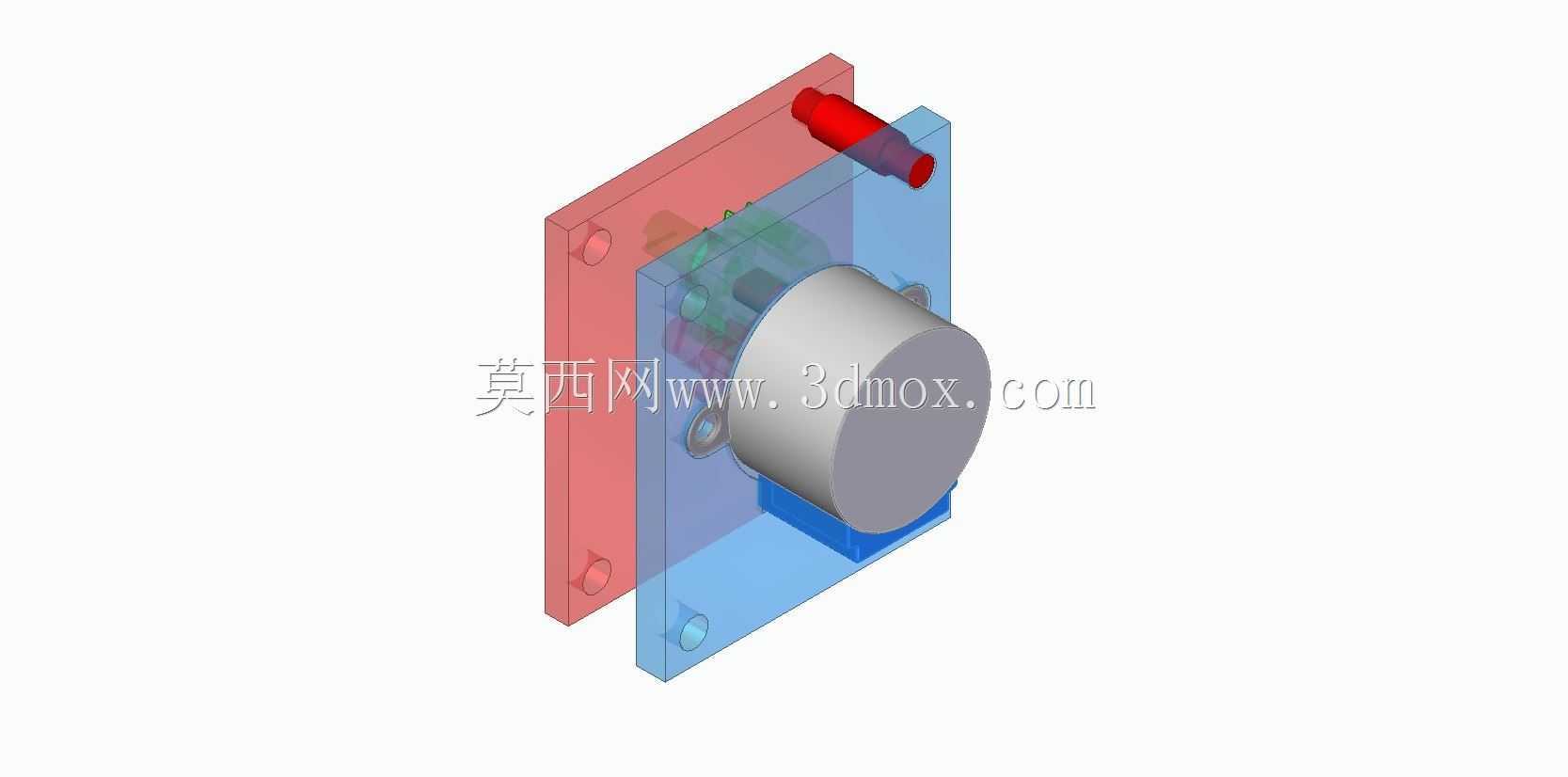

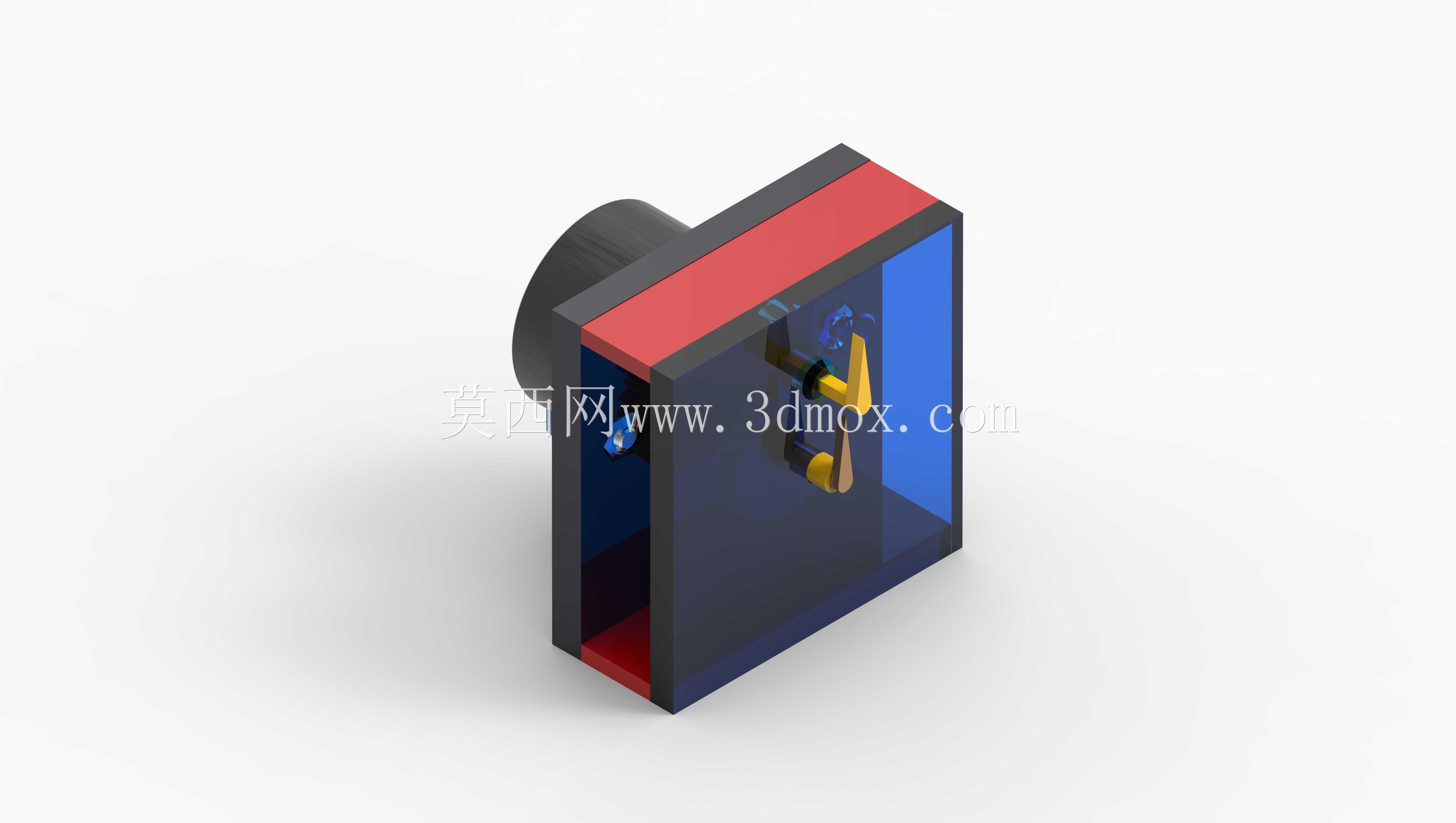

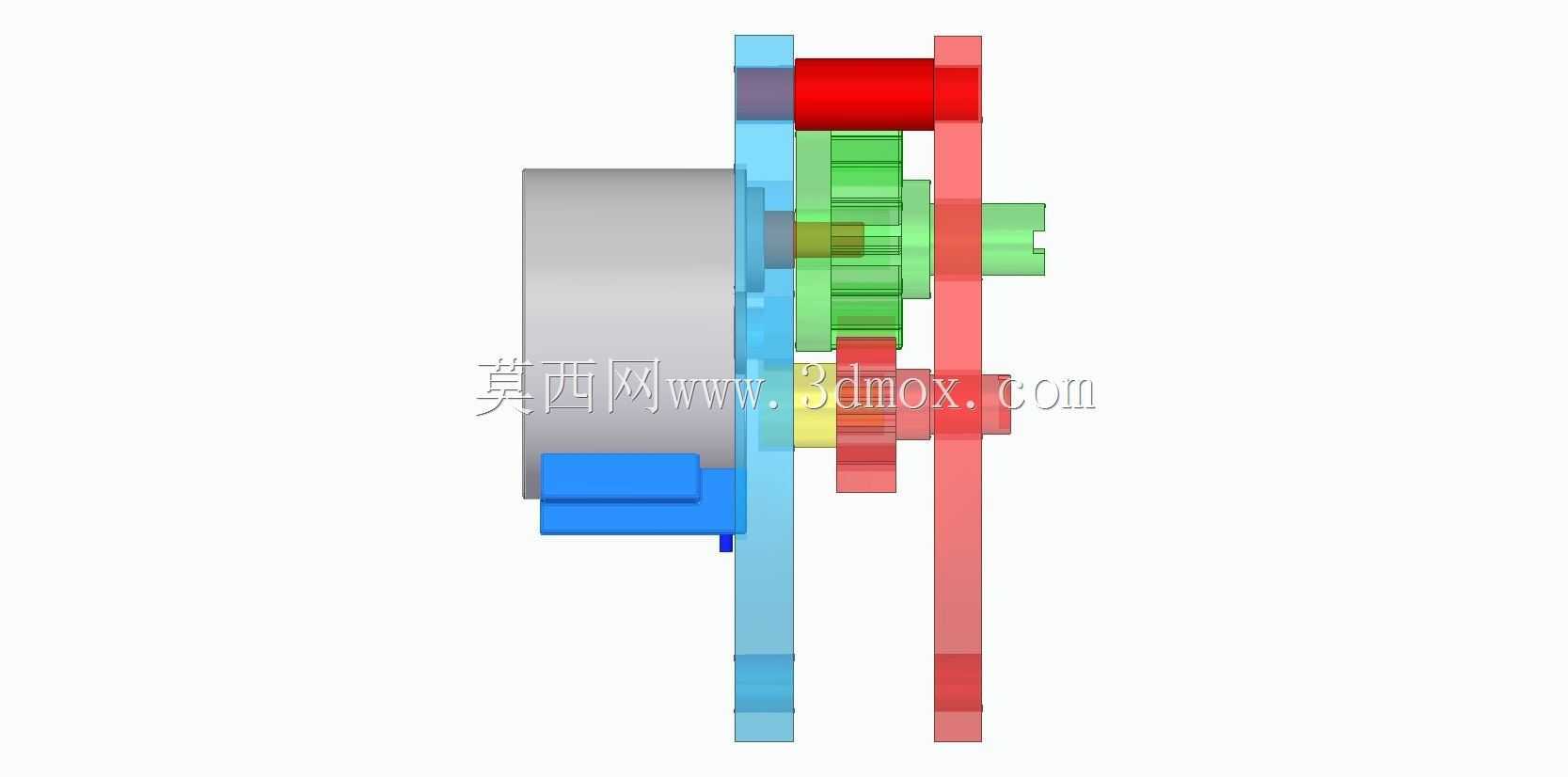

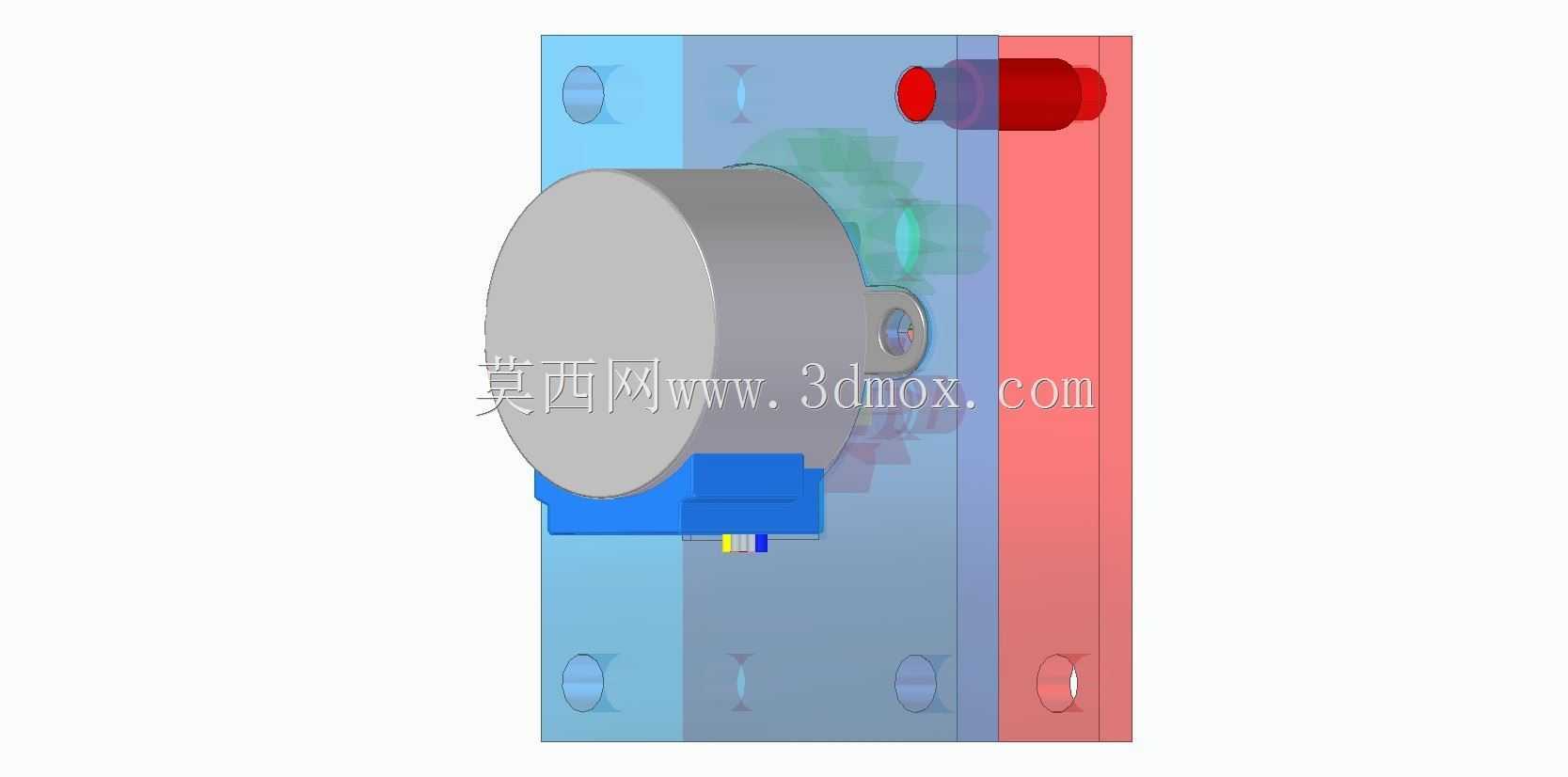

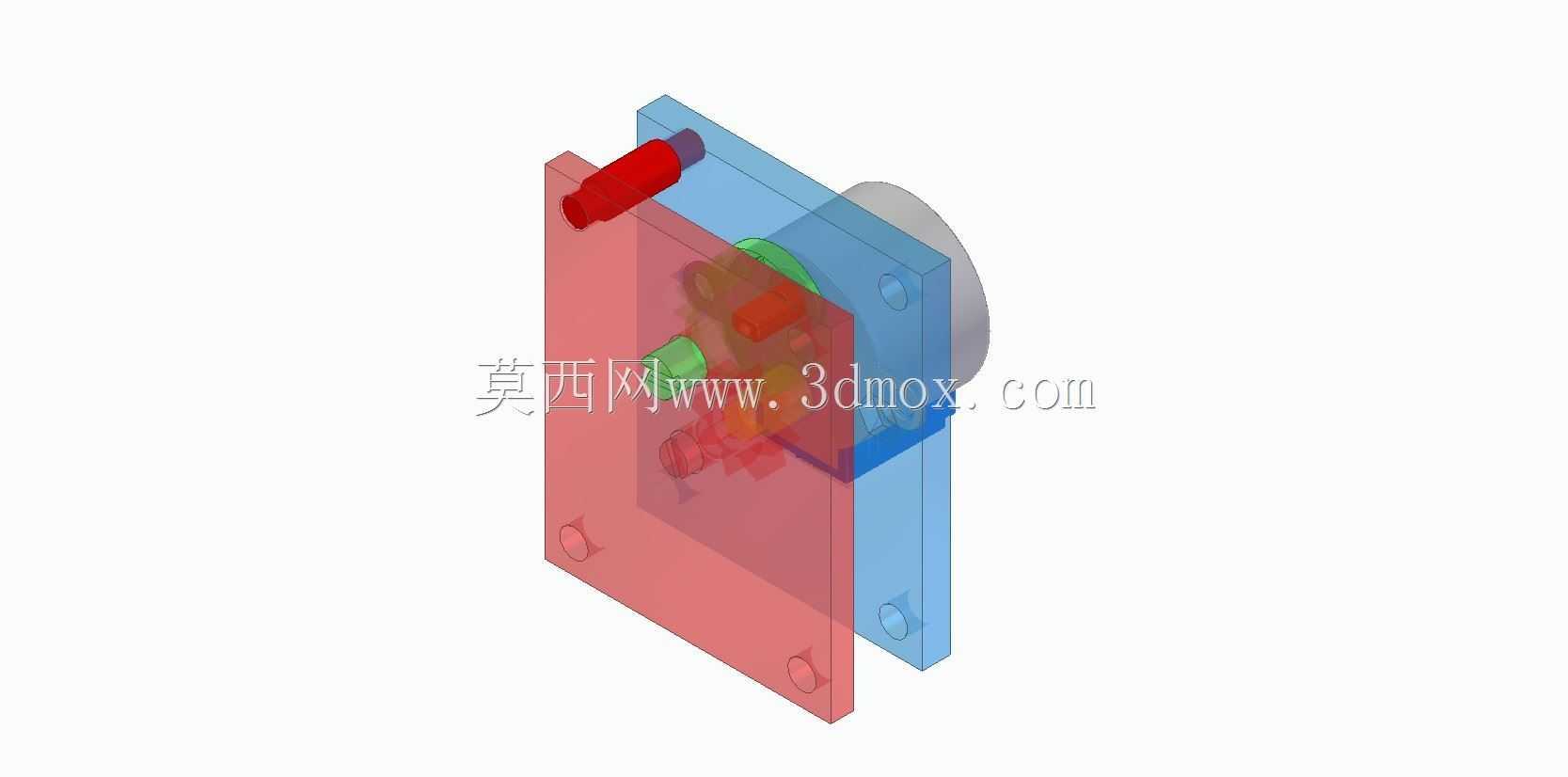

  从结构设计思路来看,这个装置采用了集成化的盒式布局,没有采用工业测试台常见的分体式机架结构,整体把驱动控制模块、步进电机本体、接线端子都整合在一个半透明的盒体内部,盒体侧面预留了电机轴的伸出位,不需要额外设计电机安装支架,直接把步进电机通过法兰固定在盒体侧壁即可,这种设计的好处是接线全部收纳在盒内,避免实训场景下频繁插拔接线导致的线序混乱,也能减少外露接线被误碰脱落的概率,半透明的盒盖可以让使用者直观看到内部接线与驱动模块的工作状态,比如驱动板的指示灯闪烁、接线端子的连接情况,不需要拆开盒盖就能排查基础故障。

  实际使用过程中,这个测试台可以完成最基础的步进电机步距角验证,通过Arduino输出不同频率的脉冲信号,控制步进电机完成正转、反转、定角度转动、加减速运行等基础动作,使用者可以在这个平台上测试不同细分设置下的电机运行平稳度,验证不同驱动电流参数下电机的扭矩输出表现,甚至可以外接简单的负载,比如小直径的同步轮、轻质指针,直观观察电机的转动精度,对于教学场景来说,这种集成式的测试台不需要使用者自行搭建安装机架,只需要外接电源就可以快速开展实验,非常适合课堂实训、电子兴趣小组的入门实践使用。

  从安装边界来看,整个装置的外形尺寸控制在手掌大小的范围,不需要占用太大的桌面空间,盒体底部可以预留防滑垫安装位,放置在实验台面上不会因为电机运行的轻微振动产生移位,电机轴伸出端的长度做了限制,不会因为轴伸过长导致运行时产生径向跳动,盒体内部的空间做了分区规划,一侧用来固定步进电机,另一侧预留了Arduino控制板、步进驱动板的安装孔位,接线区域预留了足够的走线空间,不会出现线缆挤压导致的绝缘层破损问题,盒体的侧壁预留了电源接口、通讯接口的开孔,不需要打开盒盖就可以完成电源连接、程序烧录的操作,日常使用的便利性很高。

  不同于工业测试设备需要考虑长时间满负载运行的散热、防护需求,这个测试台的设计更偏向短时间实验验证,所以盒体没有设计额外的散热风道,依靠半透明盒体的自然散热就可以满足短时间运行的需求,结构上没有采用复杂的钣金折弯或者机加工零件,大部分结构件都可以通过3D打印制作,制作成本很低,使用者甚至可以根据自己选用的步进电机型号、驱动板尺寸调整盒体的内部空间,灵活适配不同规格的42型、28型小型步进电机,在设计接线区域的时候,特意把强电接线(电机驱动电源)和弱电接线(Arduino信号线路)分开排布,避免强电线路对控制信号产生干扰,导致电机运行出现丢步、抖动的问题,这一点也是很多入门爱好者自行搭建测试台时容易忽略的细节,把布线规则直接整合到结构设计里,能降低新手的使用门槛。

  在功能拓展性上,这个测试台的盒体顶部预留了拓展安装位,可以后续加装限位开关、角度传感器、小型显示屏等配件,拓展出原点回归、角度实时显示、转速测量等功能,不需要重新制作整体结构,只需要在预留位安装对应的配件即可,对于入门学习者来说,可以在这个基础平台上逐步叠加功能,循序渐进地掌握步进电机控制的相关知识,从最基础的点灯式转动控制,到后续的闭环控制、多轴联动逻辑验证,都可以在这个平台上完成基础验证,不需要每次都重新搭建机械结构,能节省大量的结构组装时间,把更多精力放在控制逻辑的调试上。
