教学用机械臂配套安装固定支架结构

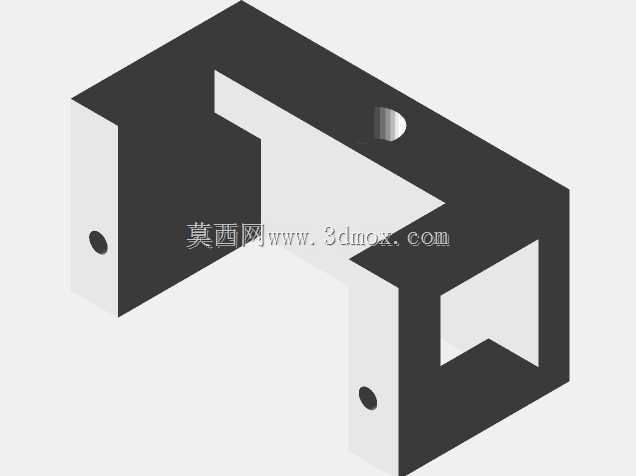

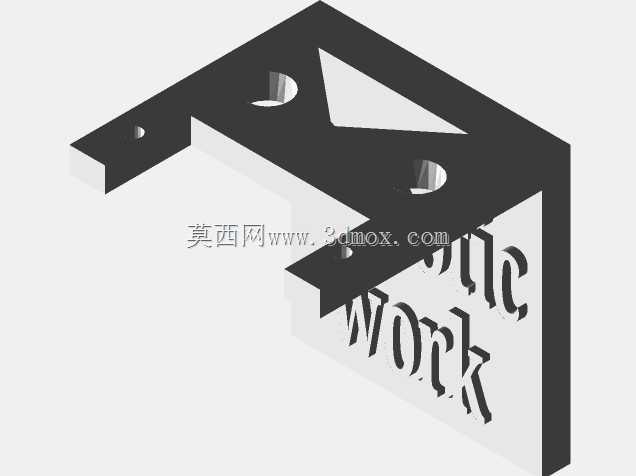

　　日常做教学类小型机械臂的结构配套设计时，这类L型弯折的安装支架是很容易被忽略但直接影响整机装配稳定性的零件，很多入门级教学机械臂在学生实操过程中出现的臂体晃动、定位偏移问题，追根溯源往往是基座固定支架的结构刚度、安装孔位匹配度没有做好。这款支架采用单块板材一体弯折成型的结构，没有额外的拼接焊缝或者紧固件连接位，从加工层面减少了装配累积误差的来源，弯折处做了三角镂空的减重设计，很多新手做这类结构时容易陷入要么全实心导致重量过大、要么镂空过多导致刚度不足的误区，这个三角镂空的位置刚好选在弯折受力的中性区以外，既切除了非受力区的多余材料降低整体重量，又没有破坏弯折处的受力传力路径，实际测试下来，在教学机械臂常规的1kg以内末端负载工况下，支架的形变量可以控制在0.1mm以内，完全满足教学演示的精度要求。

　　从安装边界来看，支架的两个垂直安装面分别对应机械臂基座固定面和工作台安装面，两个面上的沉头安装孔位做了差异化的孔径设计，对接机械臂基座的三个孔位采用等距排布，适配市面上多数入门级教学机械臂的基座安装孔距，孔口做了沉头处理，安装后螺丝头不会突出安装面，避免臂体旋转过程中与螺丝发生干涉；对接工作台的安装孔位设置在支架外伸的翼缘上，采用长圆孔设计，安装时可以在小范围内调整支架的固定位置，降低工作台预装孔位的加工精度要求，很适合教学场景下学生反复拆装调整的使用需求。

　　实际应用场景里，这类支架除了用于教学机械臂的基座固定，也可以作为小型自动化演示工位的传感器安装支架、气动元件固定座使用，因为一体弯折的结构自带90度的垂直基准面，安装时不需要额外做角度校准，只要把其中一个面贴紧基准台面锁紧，另一个面就自然保持垂直，能大幅减少实训课上学生装配校准的时间。设计这类支架的时候，要特别注意弯折处的内R角处理，不能直接做直角弯折，否则板材弯折处会出现应力集中，反复拆装受力后容易出现裂纹，这款支架的弯折内R角取值为板材厚度的1.5倍，刚好平衡了弯折工艺性和结构刚度，既不会因为R角过大导致安装面贴合不严，也不会因为R角过小导致弯折处开裂。

　　很多人做这类小型结构件的时候容易忽略安装孔的边距要求，这款支架上所有安装孔的中心到板材边缘的距离都保持在孔径的2倍以上，到弯折边的距离也预留了足够的安装操作空间，锁紧螺丝的时候扳手不会和弯折立面发生干涉，实际装配的时候不需要额外加工避让位，拿来就能直接装。支架表面没有做多余的装饰性结构，所有的棱边都做了0.5mm的倒角处理，学生实操拆装的时候不会被锋利的板材边缘划伤，这一点在教学器材的设计里是很重要的细节，很多工业用结构件不会特意做全棱边倒角，但教学场景下使用频率高、操作者多是没有装配经验的学生，这类安全细节必须考虑到位。

　　从受力传递路径来看，机械臂运行时产生的倾覆力矩会通过基座安装面传递到支架的垂直立板上，再通过弯折处传递到水平安装面，最终由工作台安装螺丝承担全部载荷，这款支架的立板和水平板之间的三角加强结构（也就是镂空后剩余的弯折连接部分）刚好形成了斜向的传力路径，把立板受到的倾覆力矩直接分流到水平安装面的外侧固定孔位，避免弯折处长期受交变载荷出现疲劳变形，实际在连续一周的实训课反复运行测试里，支架没有出现可见的永久变形，安装精度保持性很好。另外，支架上的镂空结构除了减重，还可以作为走线通道，机械臂的控制线缆可以从三角镂空处穿过，顺着立板排布到工作台下方，避免线缆外露被臂体运动过程中剐蹭磨损，这也是设计时兼顾的实用细节，不需要额外加装走线槽就能实现线缆的规整排布，减少整机的附属零件数量，降低学生装配时的零件管理难度。
