三级变速平带传动阶梯带轮结构

　　这款阶梯式平带带轮，是为中小功率平带传动变速场景设计的核心传动部件，常见于台式木工车床、小型台钻、老式普通仪表车床、轻工行业的小型输送设备以及教学用传动实验台这类需要手动切换传动比、实现三档转速输出的设备上，区别于V带轮的楔形槽结构，平带带轮的轮缘表面为光滑圆柱面，依靠带面与轮面的摩擦力传递扭矩，对轮面的圆柱度、表面粗糙度有明确要求，避免平带运行中出现跑偏、打滑加剧的问题。

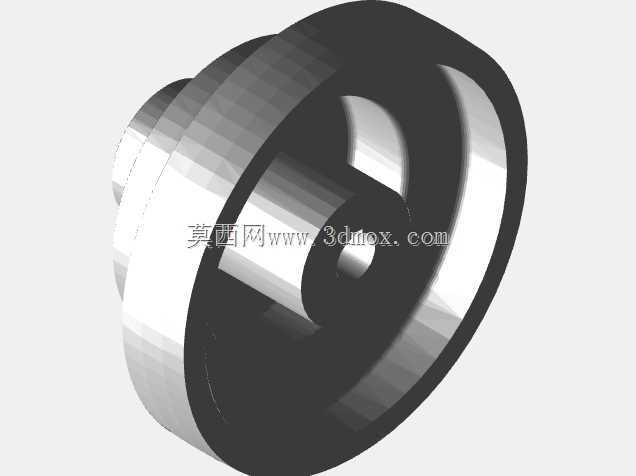

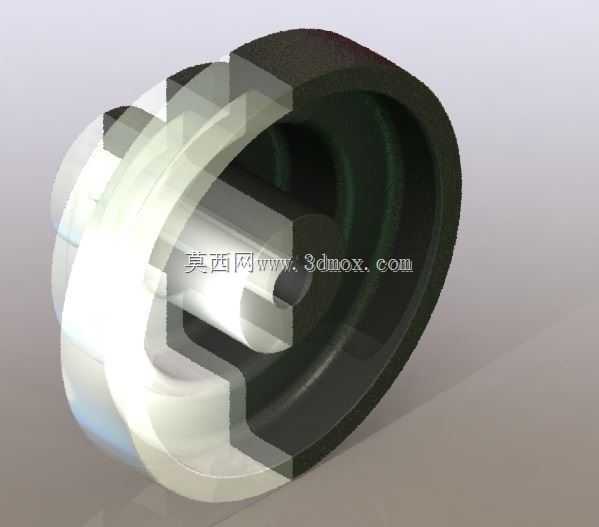

　　从结构设计来看，带轮设置了三个不同直径的轮缘台阶，对应三个传动档位，三个台阶的直径分别为100mm、215mm、315mm，不同直径差对应不同的传动比，当平带切换至不同直径的轮缘位置时，从动轴可获得三档不同的输出转速，满足设备不同工况下的转速需求——小直径轮缘对应高速档，适合轻载高速的加工或输送工况，大直径轮缘对应低速档，适合重载低速的切削、大负载输送场景，中间直径轮缘则覆盖常用的中速工况，兼顾负载与转速的平衡。轮体采用辐板式结构而非实心结构，在保证轮体整体刚度的前提下，尽可能降低自身转动惯量，减少设备启停阶段的惯性冲击，同时降低材料消耗，控制轮体自重，避免轴系承受额外的不必要负载。

　　带轮中心设置了与传动轴配合的安装轴孔，轴孔与轮缘的同轴度是加工过程中的核心控制项，若同轴度超差，带轮高速运转时会产生明显的径向跳动，轻则导致平带运行抖动、噪声增大、带体磨损加快，重则引发轴系振动，影响整套传动系统的使用寿命。轮缘的各个台阶之间设置了过渡挡边，一方面可以在平带切换档位时起到导向作用，方便操作人员手动拨带完成变速操作，另一方面可以限制平带在运行过程中的轴向窜动，避免平带从轮缘上滑脱，挡边的高度经过合理计算，既不会过高导致平带切换时卡滞，也不会过低失去限位作用。

　　从安装边界来看，带轮的最大外圆直径为315mm，轴向总宽度需要匹配三根平带的排布宽度加上档位间隙，安装时需要保证带轮的端面与传动轴轴线垂直，误差控制在允许范围内，同时要保证主动轮与从动轮的对应轮槽处于同一平面，避免平带出现偏磨。平带传动本身具备缓冲吸振的能力，运行平稳无噪声，还能在设备出现过载时通过带体打滑保护后端的传动部件与电机，这款三级阶梯带轮正是利用平带传动的这一特性，搭配多直径轮缘实现有级变速，不需要额外的变速齿轮箱即可实现三档转速切换，结构简单可靠，维护成本低，非常适合结构紧凑、成本控制严格的小型机械设备。

　　在实际选型应用中，需要根据传递的额定扭矩核算带轮与平带的接触面积，确认摩擦力足够传递负载不出现打滑，同时要根据轴径匹配对应的轴孔尺寸，必要时可以在轴孔位置设置键槽，通过平键实现周向固定，避免带轮与轴之间出现相对转动。轮体的材质通常选用铸铁，铸铁的耐磨性好，减振性能优异，适合带轮这类长期运转的传动部件，加工完成后需要做静平衡校验，尤其是大直径档位对应的轮缘部分，平衡精度满足运转要求才能避免运行振动。
