Ozmax电源变压器安装结构三维设计

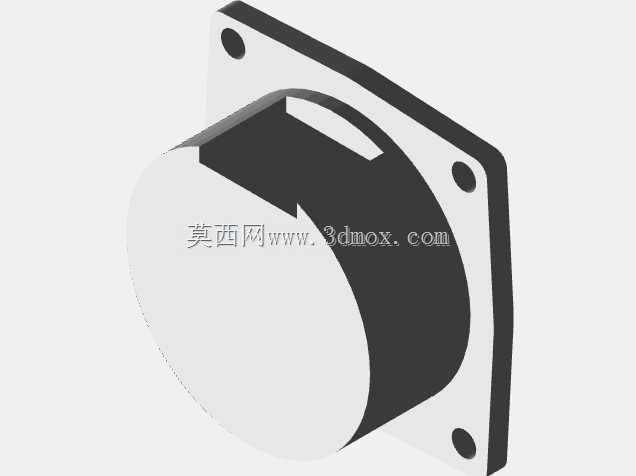

　　在工业控制板卡供电、小型机电设备内置电源转换、低压配电末端稳压场景中，这类带法兰安装座的Ozmax结构电源变压器是十分常见的电磁转换部件，不同于开放式绕线变压器，其封闭的壳体结构能更好适配多粉尘、有少量切削液飞溅的车间设备内部安装环境，避免绕线组直接暴露被金属碎屑、油污附着造成绝缘性能下降。从结构设计逻辑来看，该部件采用方形法兰配合圆形主体的布局，法兰面上预留的三个安装孔呈三角分布，这种孔位设计相比四角对称孔位，能在安装面存在少量平面度误差时，依然保证安装贴合度，不会出现四角安装时的翘边问题，安装孔的孔径适配常规M3-M4规格的机牙螺丝，可直接固定在设备的金属安装板、型材支架或者电控箱内壁上，安装时不需要额外设计转接支架，能减少装配环节的零件数量。

　　圆形主体部分的壳体采用卷边扣合结构，将内部的矽钢片铁芯、初次级绕线组完全包裹在内，壳体的壁厚控制在0.8-1.2mm区间，既可以为内部绕线组提供足够的机械防护，避免装配过程中磕碰损伤漆包线绝缘层，也不会因为壳体过厚造成整体重量超标，增加安装面的承重负担。主体与法兰衔接的位置做了圆弧过渡处理，没有尖锐的直角棱边，一方面能减少冲压加工时的应力集中，避免壳体在长期振动环境下出现焊缝或者扣合位置开裂，另一方面也能避免装配时锋利棱边划伤操作人员的手部或者相邻的线束外皮。

　　从安装边界尺寸来看，法兰的外轮廓尺寸控制在常见的设备安装预留位范围内，圆形主体的轴向长度不会超出常规小型电控箱的内部纵深，安装后主体与箱体内壁、相邻电气元件之间能预留出至少5mm的散热间隙，保证变压器工作时产生的热量能通过空气自然对流散出，不需要额外加装散热风扇，降低设备整体的功耗与噪音。在实际选型应用中，这类结构的变压器通常用于将工频交流输入电压转换为控制回路所需的低压交流电，给设备上的继电器、指示灯、控制板供电模块提供稳定的输入电源，其封闭外壳也能在一定程度上屏蔽内部绕组产生的电磁干扰，减少对周边敏感传感器、信号传输线路的电磁影响。

　　建模过程中需要重点关注法兰安装孔的位置度公差，三个孔的相对位置偏差需要控制在0.1mm以内，否则会出现安装时螺丝无法顺利穿入孔位的问题；同时主体与法兰的衔接面需要保证同轴度，避免安装后变压器主体歪斜，与周边部件产生干涉。壳体表面的平整度也需要做相应控制，保证安装后法兰面与安装基板完全贴合，不会因为贴合缝隙造成设备运行时的振动异响。不同于开放式变压器需要额外考虑绝缘挡板的安装位置，这种一体化封闭结构的变压器在做设备整体布局时，只需要预留出对应的安装平面与接线空间即可，接线端通常设置在主体远离法兰的一端，接线方向与安装面平行，方便操作人员在设备侧面完成接线操作，不需要在安装板上额外开接线过孔，能简化安装板的加工工序。在做三维装配校验时，需要模拟变压器装入设备后的整体空间占用，确认其主体外圆与周边的电容、接线端子、走线槽之间不存在运动干涉，尤其是在有活动部件的设备内部，要保证设备运动过程中不会触碰变压器壳体，避免造成壳体变形损坏内部绕组。另外法兰上的安装孔做了沉台设计，螺丝锁紧后螺丝头不会高出法兰平面，不会因为螺丝头突出占用额外的安装空间，也能避免螺丝头与相邻的金属部件接触造成短路风险。
