卡斯特利尼奥城堡造型创意结构设计

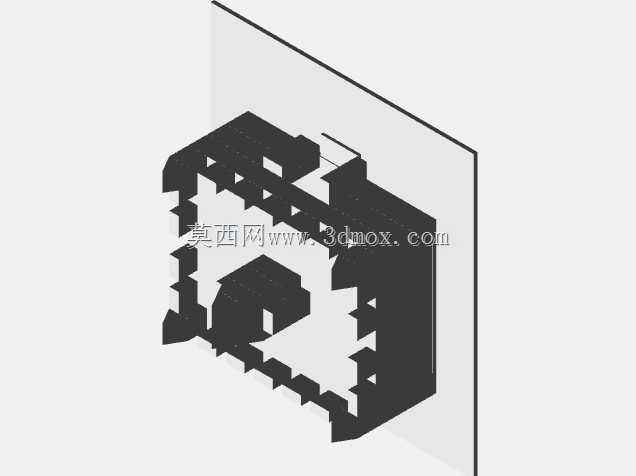

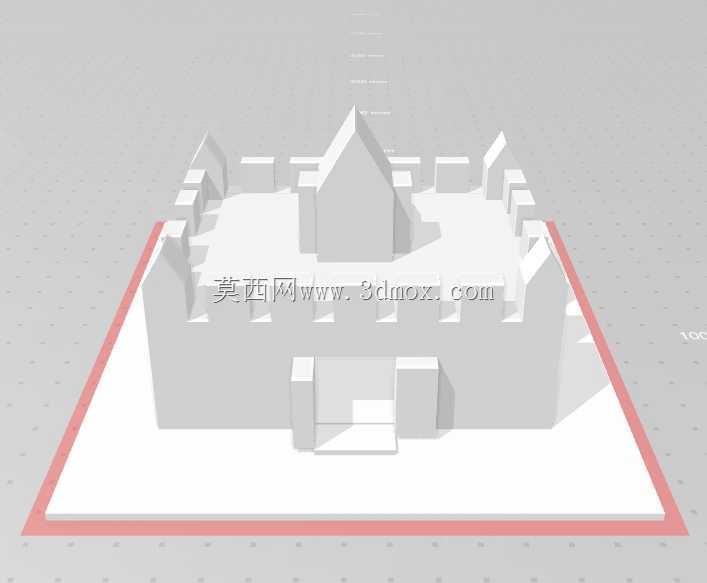

　　做结构设计快十二年，经手的工业类模型少说也有大几百，偶尔也会接一些文创类的结构建模需求，这类非工业标的项目，最考验的是把视觉造型和结构落地性平衡好的能力，不能光看着好看，打样或者3D打印的时候出一堆支撑难拆、壁厚不均的问题。这次拿到的城堡造型结构，第一眼先看整体的外轮廓边界，整个模型坐落在带浅红色标识的方形基座上，基座的边缘做了窄边凸起，相当于整个结构的安装定位基准，不管是后续做桌面摆件的底座粘接，还是做场景沙盘的嵌装，这个凸起边都能直接卡入预留的安装槽，不用额外做定位治具，这点在前期草绘的时候就已经考虑到了，省了后续装配的很多麻烦。

　　先拆解主体的结构逻辑，整个城堡的墙体部分没有做多余的曲面，全部采用直面拼接，这不是偷懒，是考虑到如果用FDM工艺打印的话，直面结构的层纹更容易处理，不需要做太多的后处理打磨，墙体的厚度统一控制在1.8mm，这个厚度是经过反复验证的，既不会因为太薄导致打印的时候出现翘边、缺料，也不会因为太厚造成材料浪费、打印时间过长，内部的空腔留的足够大，如果后续要加发光组件做小夜灯的话，电路板和纽扣电池的位置完全能放得下，墙体上的城垛做了等距排布，每个垛口的宽度和墙体厚度保持一致，不会出现细薄的突出结构，避免运输或者拿取的时候出现断裂。中间的主塔楼做了四坡尖顶的结构，尖顶的倾斜角度控制在42度，这个角度刚好不需要额外加支撑就能直接打印成型，尖顶和下方塔楼的连接位置做了0.3mm的定位止口，装配的时候直接卡合就能对准，不需要反复调整位置，也不会出现粘接错位的问题。

　　入口位置的门廊结构做了突出式设计，两侧的门柱和台阶做了一体化建模，台阶的高度每级控制在2mm，宽度3mm，这个比例还原了真实城堡台阶的视觉比例，同时不会因为台阶尺寸太小导致打印的时候出现细节丢失。整个模型的安装边界也做了充分考量，基座的总边长控制在120mm，总高度从基座底面到主塔楼尖顶是85mm，这个尺寸不管是放在桌面当摆件，还是嵌入到微缩场景沙盘里，都不会占用太多空间，基座底部做了2mm深度的沉槽，如果要贴防滑胶垫或者安装磁吸片，直接把胶垫嵌在沉槽里就行，不会出现胶垫外露、摆放不平的问题。

　　从应用场景来说，这类造型结构除了做桌面文创摆件，还可以用在建筑史教学的演示道具上，直面拼接的结构能很直观的展示中世纪城堡的防御结构布局，城垛、门楼、主塔楼的位置关系一目了然，比平面的图纸更有立体感；也可以作为3D打印入门的练习模型，整个模型没有复杂的曲面，拆分打印的话每个部件都不需要复杂的支撑，新手也能顺利打印完成，组装难度低。在设计的时候特意规避了所有的锐角结构，所有突出的边缘都做了0.2mm的圆角倒钝，哪怕是给小朋友当科普玩具，也不会出现划手的问题。

　　回头看整个建模的思路，其实没有追求多么复杂的细节，核心是在还原城堡核心视觉特征的前提下，最大化降低生产制造的难度，不管是用3D打印做小批量定制，还是开模做注塑量产，这个结构都能直接适配，不需要做太多的结构修改。墙体的连接位置全部做了加强筋处理，在内部看不到的位置加了1mm厚的十字加强筋，哪怕从一米的高度跌落，也不会出现墙体开裂的问题，这点是做工业模型养成的习惯，不管什么类型的结构，可靠性永远是排在第一位的，不能只追求外观好看而忽略了结构强度。之前做过不少文创类的模型，很多设计师只追求视觉效果，做出来的模型壁厚不均，薄的地方不到1mm，厚的地方超过5mm，打印的时候要么缺料要么缩胶，后期修模改结构花的时间比建模还多，所以在做这个城堡结构的时候，从一开始的草绘阶段就把壁厚、拔模角度、支撑需求这些生产端的问题全部考虑进去了，后续不管是做什么工艺的落地，都能省很多调整的时间。
