L型阶梯式电源变压器基座结构件

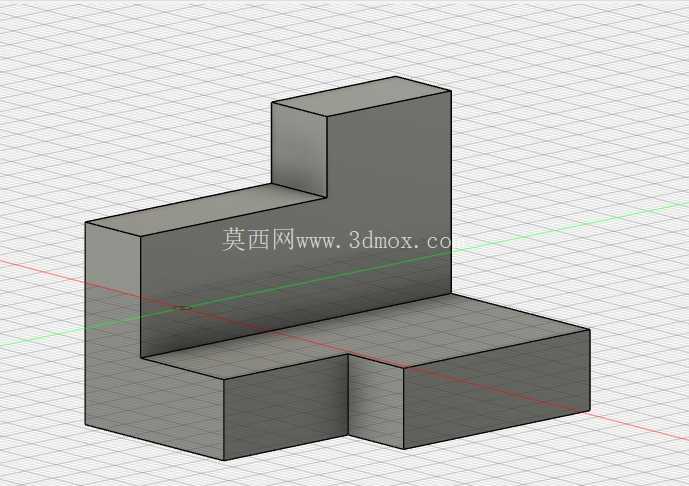

　　在中小功率电源变压器的整机装配环节，这类L型阶梯式结构件常作为绕组与铁芯的承载基座使用，区别于传统平板式安装座，其阶梯落差结构能够适配不同叠厚的铁芯组，同时为高低压绕组的引出端预留出独立的走线空间，避免高压引线与低压侧接线端子距离过近引发的绝缘安全隐患。从结构设计逻辑来看，该构件采用三段式落差布局，底部为通长的安装基准面，加工时需保证平面度公差控制在0.1mm以内，确保与设备机箱安装位贴合时不会出现翘曲，避免长期受振动影响导致固定螺丝松动；中部的内凹缺口是专门为变压器接线端子排预留的避让空间，当基座固定在机箱内部时，接线端子可直接从缺口位置穿出，无需额外在基座上开孔走槽，既减少了加工工序，也能让接线操作的作业空间更充裕。

　　上部的凸起块并非多余结构，其高度刚好匹配铁芯叠片组的上沿定位需求，装配时铁芯组可直接抵靠在凸起块的侧壁上，配合侧面的固定压片即可完成铁芯的限位，无需额外设计定位卡槽，降低了模具开模的复杂度。从安装边界来看，该构件的底部安装孔位采用对称布局，孔距适配市面主流100VA-300VA容量电源变压器的通用安装尺寸，可直接替换同规格的传统平板基座，无需对原有机箱的安装位进行二次改造；构件的整体壁厚保持均匀，所有转角处均设置了R2的工艺圆角，既避免注塑或压铸加工时出现应力集中导致的开裂问题，也能减少装配过程中尖锐边角划伤操作人员或绕组绝缘层的风险。

　　在实际应用场景中，这类结构件不仅可作为电源变压器的安装基座，也可作为小型工频电感的承载支架使用，其阶梯结构能够同时容纳两组不同高度的绕组线圈，在紧凑型开关电源、小型工控设备电源模块的内部布局中，可有效缩减组件占用的横向安装空间，提升机箱内部的空间利用率。设计过程中需要重点关注各阶梯面的高度差匹配，上部凸起块的高度不能超过绕组端部的绝缘距离要求，中部内凹缺口的深度要保证接线端子安装后不会与底部安装面产生干涉，同时所有与铁芯、绕组接触的平面都要做去毛刺处理，避免尖锐凸起刺破绕组的绝缘漆包线引发短路故障。

　　不同于一体化浇筑的变压器外壳，这种分体式基座结构的维护性更强，当变压器出现绕组故障需要检修时，只需拆除侧面的固定压片即可将铁芯与绕组整体从基座上取下，无需破坏整体封装结构，能够降低后期设备维护的配件更换成本。在材质选择上，这类构件通常采用阻燃级增强尼龙或压铸铝合金加工，尼龙材质适用于对绝缘性能要求较高的民用电子设备场景，压铸铝合金材质则适用于工业设备中对散热、结构强度要求更高的使用场景，两种材质的结构尺寸完全一致，可根据实际使用场景灵活替换，无需调整配套的安装孔位与周边组件的布局。
