毫米级公差测量演示基准块结构设计

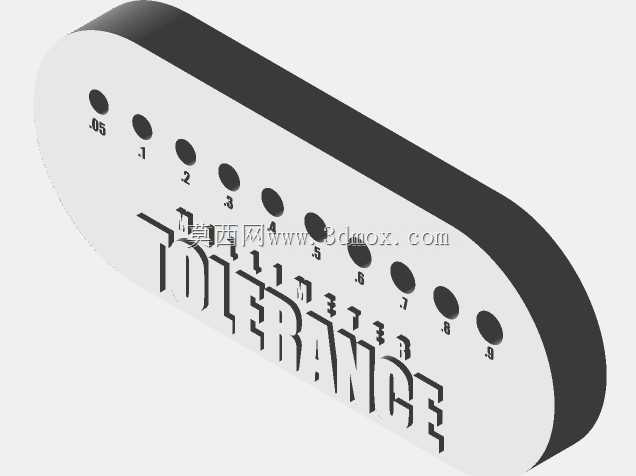

　　在精密机械加工、装配调试的现场场景中，尺寸公差的直观演示与快速校验一直是一线操作人员、质检人员理解公差带概念、核对加工偏差的核心需求，这款毫米级公差演示基准块，正是针对车间现场快速公差认知、小尺寸偏差比对的实际需求设计的实体基准构件。不同于常规的实验室专用高精度量块，这款基准块的设计思路偏向于现场教学、快速比对的实用属性，整体采用长圆形的扁平主体结构，主体边缘做了圆滑过渡处理，避免尖锐边角在车间流转过程中造成磕碰划伤，也能减少日常存放时的应力集中导致的形变，保障基准尺寸的长期稳定性。主体表面沿长度方向排布了多组不同直径的基准孔位，每个孔位旁标注了对应相对于基准尺寸的毫米级偏移量，从0.05mm到0.9mm的增量梯度覆盖了日常精密加工中常见的公差偏差范围，操作人员可以将待检测的销钉、轴类小零件依次插入对应孔位，快速判断零件的实际尺寸偏差处于哪个公差区间，不需要反复切换千分尺读取数值，就能快速完成零件的合格性初筛，特别适合装配线上的批量零件快速分拣场景。

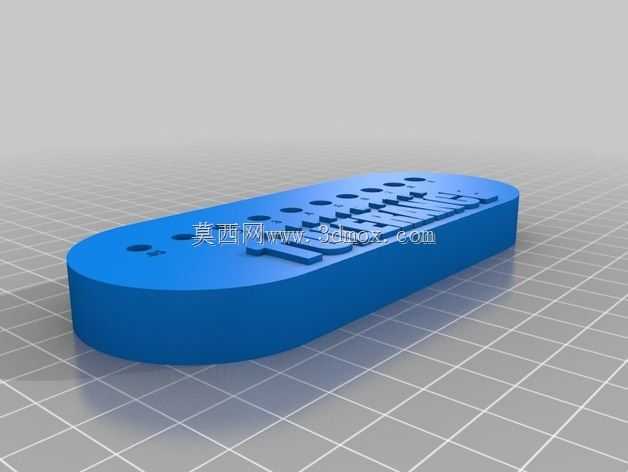

　　从安装边界来看，这款基准块的扁平结构设计可以直接平放在工作台、质检台的任意平整平面上，不需要额外的固定夹具，底部做了0.1mm的平面度处理，放置后不会出现晃动偏移，主体厚度控制在15mm，整体重量控制在0.3kg以内，操作人员可以单手拿取移动，方便在不同工位之间流转使用。表面的刻度标识采用凹刻填漆工艺，长期使用摩擦也不会出现标识脱落的问题，孔位的内壁做了抛光处理，减少零件插入时的摩擦卡顿，也能避免孔壁磨损导致的基准尺寸失准。

　　在实际生产应用中，这款基准块除了用于现场零件的快速尺寸比对，还可以作为新员工公差培训的直观教具，相比于纸质的公差表、抽象的公差带示意图，实体的孔位偏差演示可以让新入职的机加工、装配人员快速理解毫米级偏差的实际大小，建立对尺寸精度的直观认知，减少因为公差概念理解不到位导致的装配失误、零件报废问题。设计过程中特意将偏移量的增量梯度设置为非均匀排布，在0.05mm到0.3mm的小偏差区间设置了更密的孔位，因为日常精密装配中，这个区间的偏差是影响装配配合精度的核心区间，更密的刻度梯度可以让操作人员更精准地判断小偏差零件的实际尺寸，而在0.3mm以上的大偏差区间适当拉大孔位间距，既可以控制基准块的整体长度，避免整体尺寸过大不便携带，也能满足大偏差零件的快速识别需求。

　　主体侧面的大尺寸立体字样做了凸起处理，不仅可以作为快速识别基准块用途的标识，凸起的字体边缘还可以作为平面度检测的辅助基准，配合塞尺快速检测工作台面的局部平面度偏差，拓展了基准块的使用场景。在日常维护层面，整体采用45号钢淬火处理，表面硬度达到HRC45-50，日常使用中不容易被零件磕碰出凹痕，表面做了发黑防锈处理，在车间潮湿的环境下也不容易生锈，不需要特殊的防锈存储条件，放在普通工具柜中就可以长期存放使用。孔位的尺寸基准统一以主体左侧第一个0.05mm孔为设计基准，所有孔位的位置度公差控制在0.01mm以内，保障不同孔位之间的偏差值准确可靠，不会因为孔位位置误差导致偏差判断失准。
