DPMS308螺栓承载构件精密三维设计

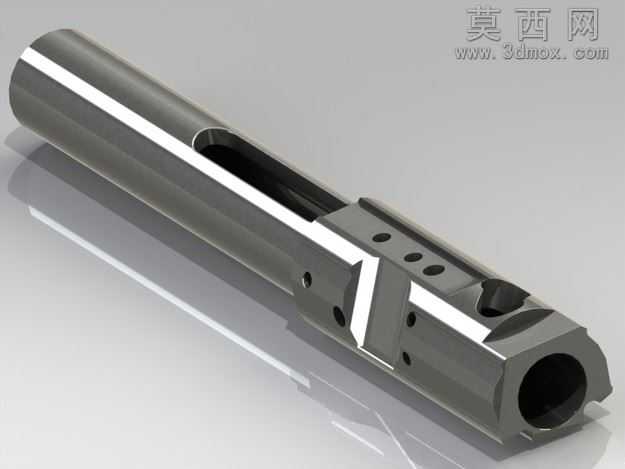

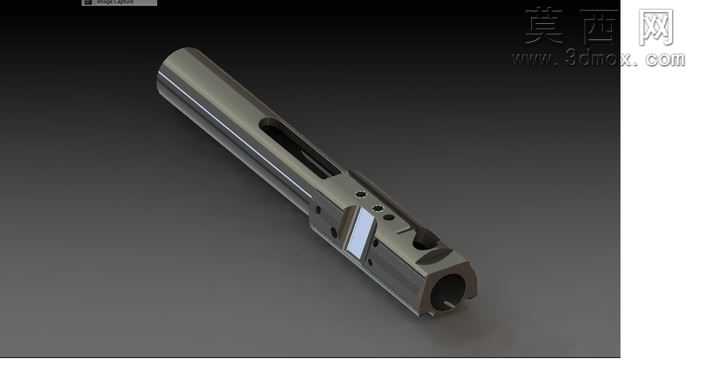

本作品为DPMS308螺栓承载构件的三维建模成果，建模过程依托专业三维设计软件完成，全程遵循机械设计规范与实际加工装配要求，从结构测绘到模型成型经过多轮校验，确保尺寸精度与结构合理性。建模初期先对构件的整体轮廓进行基准定位，以构件的中心轴线为核心参考基准，依次搭建主体长轴段、端部安装位、侧面开槽结构的基础特征，主体长轴段采用回转特征建模，保证圆柱面的同轴度公差符合机械零件的装配要求，轴身的长条形开槽通过拉伸切除特征完成，开槽的边缘做了微小的倒角处理，既避免应力集中问题，也还原实际零件的加工工艺细节。构件端部的安装结构是建模的重点区域，该区域分布有多个不同孔径的安装孔、定位卡槽以及配合斜面，建模时逐一核对每个特征的相对位置尺寸，孔位采用异形孔向导特征生成，保证孔的深度、孔径公差与实际零件一致，定位卡槽的边缘做了圆角过渡处理，还原零件实际加工的工艺特征，配合斜面的角度经过反复校准，确保与对应配合件能够实现精准装配。材质与渲染环节，为还原金属构件的真实质感，选用合金钢材质参数，调整金属粗糙度、反射率参数，模拟零件经过机加工后的金属表面效果，渲染时采用三点布光方案，主光源从侧上方照射突出构件的轮廓立体感，辅助光源补充暗部细节避免阴影过重，背景选用深灰色渐变背景，让金属构件的结构细节能够清晰呈现，渲染输出的效果图完整展现了构件的各个结构特征，包括轴身的开槽、端部的孔位、侧面的配合面都清晰可见。设计过程中参考了反向工程的测绘思路，但并未直接照搬扫描数据，而是结合机械设计原理对结构进行了合理化修正，对测绘过程中存在的尺寸偏差进行了校准，确保每个特征的尺寸都符合机械设计的通用规范，同时兼顾零件的实际使用功能，螺栓承载构件需要承受一定的载荷，因此在建模时对受力较大的部位做了结构强化的细节处理，比如孔位周围的壁厚做了均匀化处理，避免出现壁厚不均导致的应力集中问题，轴身与端部的衔接位置做了过渡圆角，提升构件的结构强度。整个模型的特征树逻辑清晰，每个特征都有明确的命名与参数约束，后续可以根据实际需求对尺寸进行参数化调整，适配不同规格的装配场景，模型同时保留了装配基准面与配合参考，能够直接导入装配体中完成虚拟装配校验，验证构件与其他配合零件的干涉情况，为后续的实际加工、装配提供可靠的三维数据支撑。
