线性导向双轮支撑移动轮组结构

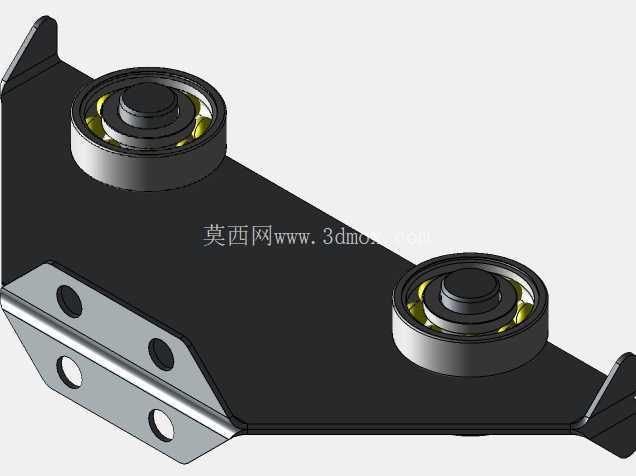

　　从结构设计逻辑来看，这款轮组采用了上置安装支架的布局，支架顶部预留了两个对称的安装孔位，安装面为平面结构，能够直接通过螺栓紧固在需要移动的部件底部，不需要额外设计适配的转接结构，安装时需要注意安装面的平面度公差控制在0.1mm以内，避免支架安装后产生内应力，导致轮轴偏斜。轮体部分采用了双侧对称布置的结构，两个滚轮分别通过独立的轮轴固定在支架的两侧立板上，轮轴与支架立板之间采用过盈配合固定，不需要额外的紧固件防松，装配时可以通过压装工艺完成轮轴的固定，轮体与轮轴之间预留了合理的转动间隙，保证轮体转动顺畅无卡滞，同时在轮体两侧设计了限位挡边，避免轮体在转动过程中出现轴向窜动。在各类需要实现直线往复位移的工装、小型输送载具、滑动导向机构中，这类双轮支撑的轮组是非常常见的从动导向部件，很多做非标设备结构设计的工程师在选型或自制这类轮组时，往往容易忽略安装边界与轮体受力的匹配性，最终导致运行卡滞、轮体偏磨甚至支架变形的问题。这款轮组的核心作用是为线性运动的部件提供滚动支撑，将原有滑动摩擦替换为滚动摩擦，大幅降低运动过程中的阻力，同时通过双侧轮体的对称布局，约束运动部件的横向偏移，保证运动轨迹的直线度。

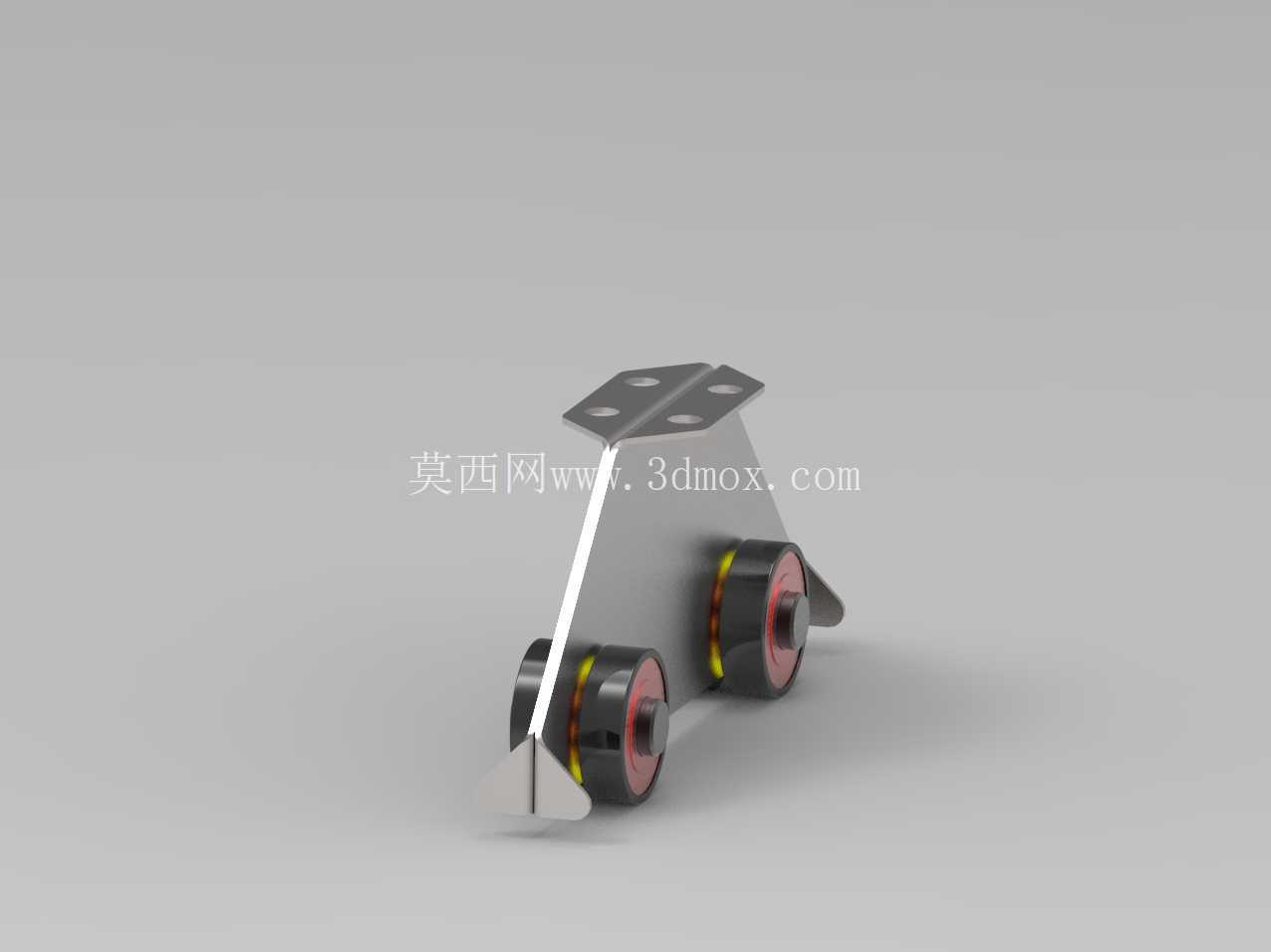

　　轮体的外形采用了中间略鼓的圆柱面设计，这种设计能够降低轮体与导向面接触时的边缘应力，即使导向面存在轻微的平面度误差，也能保证轮体与接触面的有效接触，避免局部应力集中导致轮体过早磨损。支架部分采用了折弯成型的钣金结构，整体为L型折弯加两侧加强立板的设计，顶部的安装平板向后延伸出一定长度，能够提升安装后的连接刚度，两侧的立板同时作为轮轴的支撑座，立板与顶部平板之间采用一体折弯成型，折弯处预留了合理的折弯圆角，避免应力集中导致支架受载后从折弯处断裂。

　　在实际应用场景中，这类轮组常被用在小型滑动工作台、抽屉式设备仓、直线导向的滑动门、轻型物料载具的移动支撑上，单组轮组的额定静载荷可以满足轻型部件的支撑需求，通常在一个运动部件上会布置四个同规格的轮组，分别安装在部件底部的四个角位，形成稳定的四点支撑结构。设计这类轮组时需要重点关注几个尺寸边界：首先是安装孔的中心距，要与被安装部件底部的预留孔位匹配，避免出现安装干涉；其次是轮组的总高度，也就是安装面到轮体最低点的距离，这个尺寸直接决定了运动部件的安装高度，在整体结构设计时需要提前预留足够的安装空间，避免运动部件底部与固定面发生刮擦；另外是两个轮体的外侧间距，这个尺寸需要与导向轨道的内槽宽度匹配，预留0.2-0.5mm的配合间隙，既保证轮组能够在轨道内顺畅滑动，又不会出现过大的横向晃动。

　　轮体的材质通常可以根据使用场景选择，普通工况下采用耐磨工程塑料即可，能够兼顾耐磨性能与减震效果，在有一定载荷要求的场景下可以选用聚氨酯包胶的轮体，既具备足够的承载能力，又能降低运行过程中的噪音，同时不会对导向轨道面造成划伤。在装配过程中需要注意，两个轮体的下母线要保证在同一平面上，高度差控制在0.05mm以内，避免出现单个轮体受力过大的情况，装配完成后需要手动转动轮体，检查是否存在转动卡滞、轴向窜动的问题，确认无误后再进行整体安装。这类轮组相比单轮结构的优势在于，双轮布局能够提供更好的导向稳定性，运动过程中不容易出现偏斜，同时支架的一体结构设计减少了零件数量，降低了装配复杂度，也减少了后期维护的工作量，在很多轻型直线运动机构中，这种结构的轮组相比精密直线导轨具备成本低、安装要求低、对使用环境要求不高的优势，即使在有少量粉尘的工况下也能正常工作，不需要额外的防尘防护结构。
