带应力分析的开口式管路连接接头

　　在流体输送、液压传动以及工业管路布设场景中，接头作为管路系统的核心连接部件，其结构可靠性直接决定整套管路的运行稳定性，一旦接头出现强度失效，轻则引发介质泄漏造成生产物料损耗，重则导致系统压力骤降引发设备停机甚至安全事故。这款开口接头的设计，正是针对中低压管路系统的快速连接与密封需求开发，区别于传统一体式封闭接头，开口结构的设计初衷是为了适配现场管路改造、后期运维拆装的场景，无需将整段管路从系统中完全拆解，即可完成接头的更换与加装，大幅降低现场施工的工作量与停机时长。

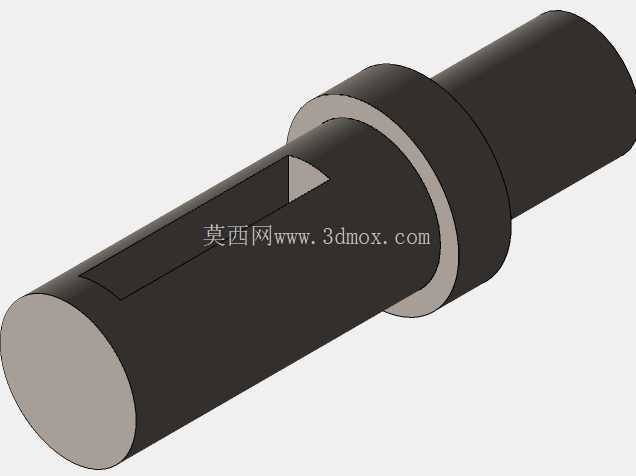

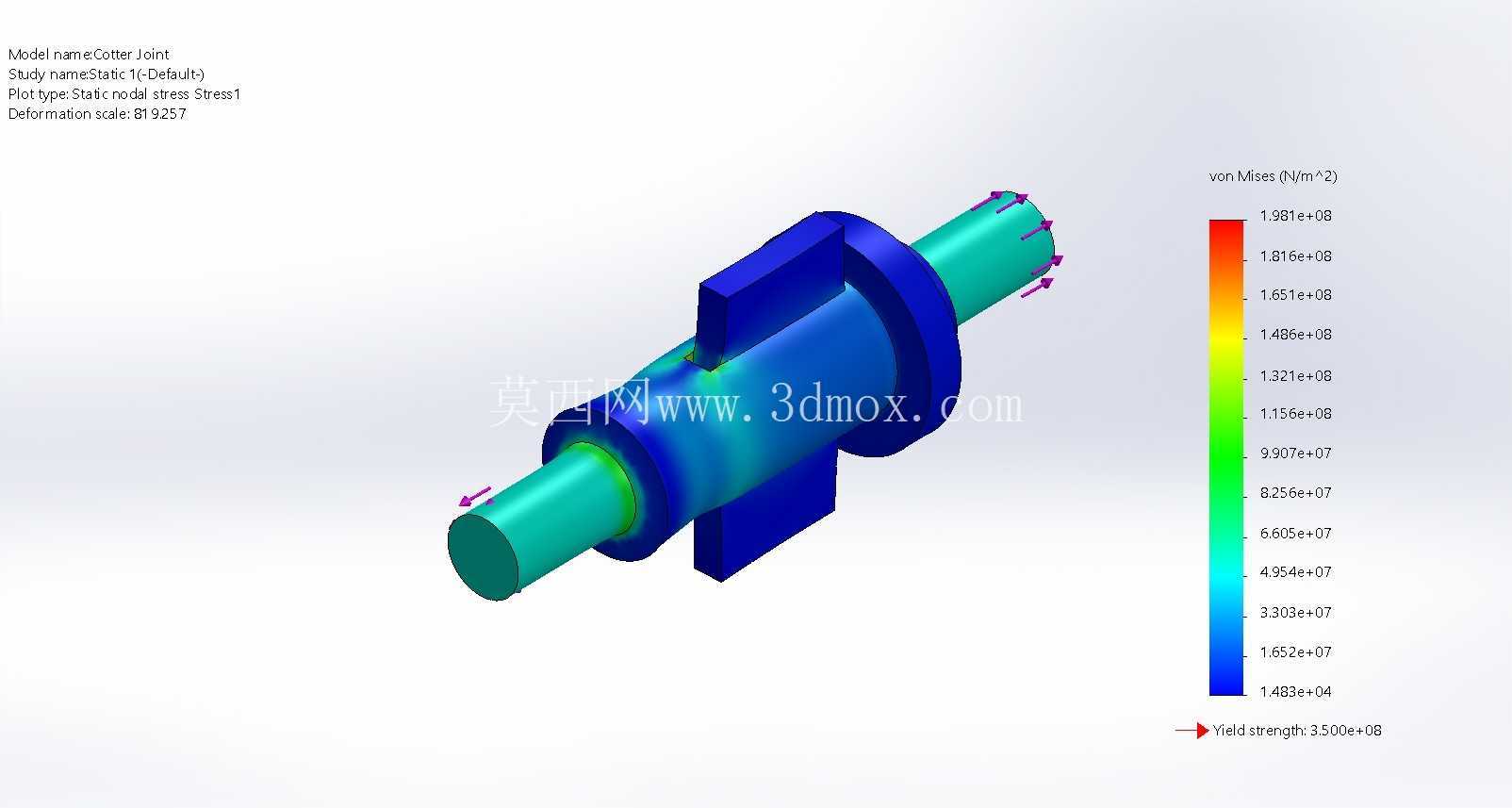

　　从结构设计逻辑来看，这款接头采用对称式轴段布局，中间设置带定位凸台的法兰式限位结构，两侧伸出的等径直段用于插入待连接的管路内壁，凸台两侧的平面卡位结构，是为了配合管卡或者锁紧螺母完成周向固定，避免管路运行过程中因介质压力脉动、设备振动引发接头转动移位，导致密封面错位出现泄漏。设计阶段选用30C8材料作为基材，这种中碳调质钢具备良好的综合力学性能，经过调质处理后可以获得足够的强度与韧性匹配，适配21KN的额定工作载荷工况，设计过程中按照6倍安全系数进行强度校核，从给出的应力云图可以看到，应力集中区域主要出现在凸台与轴段的过渡位置，设计时特意在过渡处设置了圆角结构，避免直角过渡引发的应力突变，从仿真结果来看，最大应力值远低于材料的屈服强度，能够满足长期交变载荷下的使用需求。

　　从安装边界来看，接头两侧的插接直段外径与常规标准管路的内径形成公差配合，安装时只需在插接面涂抹密封胶或者加装O型密封圈，再通过外部锁紧件将接头凸台与管路端面压紧，即可完成密封连接，中间的方形卡位结构可以适配普通扳手的夹持需求，现场安装无需定制专用工装，普通运维人员即可完成操作。不同于市面上常见的铸造接头，这款接头的结构完全按照机加工工艺设计，所有轴段的同轴度、凸台端面的垂直度都可以通过常规车削、铣削工艺保证加工精度，不需要复杂的模具投入，小批量生产时也能控制加工成本。

　　在实际应用场景中，这类开口接头既可以用在工业水循环系统的管路改造中，也可以适配低压液压系统的油路连接，甚至在部分气动输送管路中也能使用，只要管路的介质压力、管径参数与接头的额定参数匹配，即可替换原有传统接头，提升管路系统的拆装维护效率。设计过程中特意对壁厚进行了优化，在保证强度满足载荷要求的前提下，尽可能减小接头的整体重量，避免接头自重过大对管路端部造成额外的弯曲载荷，尤其是在架空布设的管路系统中，接头重量的控制可以减少管路支架的承载负荷，降低长期运行过程中管路变形的风险。从应力仿真的结果来看，接头整体的应力分布较为均匀，除了过渡圆角处的小幅应力集中外，其余区域的应力值都处于较低水平，这意味着接头在额定载荷下具备足够的冗余强度，即使出现短时的压力过载，也不会出现突发性的结构断裂，给现场运维留出足够的故障排查与处置时间。
