90度转角辊筒输送移载设备结构

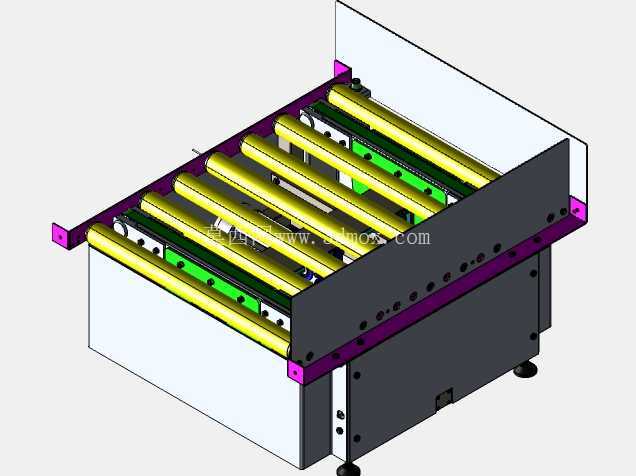

　　在生产车间物流输送、包装线工位衔接、仓储分拣线的布局中，受厂房空间限制、工序排布逻辑影响，输送线经常需要做90度方向的转向衔接，常规的弯道辊筒输送机存在转弯半径占用空间大、小尺寸物料转弯易卡滞、输送定位精度不足的问题，这类直角移载输送设备就是针对这类场景开发的专用输送单元。从结构上看，该设备采用多组平行排布的动力辊筒作为主输送面，辊筒采用两端轴承座固定在两侧的安装侧板上，侧板通过加厚的型材框架做整体支撑，框架底部预留了可调脚轮的安装位，可在现场安装时调整整体水平度，抵消地面不平整带来的输送面倾斜问题，避免物料在输送过程中出现跑偏、侧滑的情况。

　　设备的转向功能通过内置的顶升移载机构实现，当物料沿主输送方向运行到预设位置时，位置检测元件触发信号，顶升机构带动垂直于主输送方向的传动带组抬升，将物料从辊筒面上顶起后，启动横向输送动力，将物料平稳转移到垂直方向的对接输送线上，完成90度的转向输送，整个动作过程无需人工干预，可直接接入生产线的PLC控制系统，和前后段设备做信号联动，实现全自动化的物料流转。设计过程中，首先要考虑的是不同规格物料的适配性，辊筒的间距设置参考了常规周转箱、工装板的最小尺寸，避免小尺寸物料在输送过程中卡入辊筒间隙，辊筒表面做了镀锌防锈处理，适配车间多尘、偶尔有油污的使用环境，降低日常维护的频次。设备的整体安装边界做了紧凑化处理，框架外侧没有突出的安装结构，可直接和标准段的辊筒输送线做无缝对接，对接时只需要调整两侧的连接支架高度，保证输送面的平面度误差在允许范围内即可，不需要额外做过渡衔接结构。顶升机构的行程做了限位设计，抬升高度刚好能让物料完全脱离辊筒表面，避免横向输送时物料和辊筒产生摩擦刮蹭，同时顶升动力采用带缓冲的驱动元件，抬升和下落过程动作平缓，不会对易碎、易倾倒的物料造成冲击，也能降低动作过程中的噪音，满足车间噪音管控的要求。

　　设备的侧方设置了可拆卸的维护挡板，日常检修时不需要拆解整体框架，只需要拆下对应位置的挡板，就可以对内部的传动链条、顶升组件、驱动电机做维护保养，更换易损件的操作空间充足，能大幅缩短设备停机维护的时间。在实际选型应用中，这类转角移载设备常布置在生产线的质检工位、包装工位、分拣道口位置，可根据输送物料的重量调整辊筒的壁厚、驱动电机的功率，以及顶升机构的承载能力，常规配置下可适配单重50kg以内的周转箱、纸箱、工装板类物料，输送速度可通过调速器做无级调整，匹配前后段输送线的运行节拍，避免出现物料堆积、输送断流的问题。

　　设备的电气元件布线全部走框架内部的穿线槽，外部没有明露的线缆，既避免了车间作业过程中线缆被剐蹭损坏的风险，也让整体外观更整洁，符合现代化生产车间的5S管理要求。安装时需要注意设备的整体水平度调整，四个支撑脚的受力要均匀，避免长期运行后框架出现变形，影响辊筒的平行度，进而导致物料跑偏；对接输送线时要保证两段输送面的高度差控制在1mm以内，防止物料通过时出现卡顿。和传统的转弯输送机相比，这类直角移载设备占用的平面空间更小，转向定位精度更高，尤其适合布局紧凑、输送节拍快的自动化生产线使用，能够在有限的厂房空间内完成输送线路的方向转换，优化生产线的整体布局，减少物料流转过程中的人工搬运环节，提升整线的自动化运行效率。
