立式无轴螺旋输送提升设备结构

　　在散料处理的生产场景里，垂直方向的物料转运一直是产线布局里容易卡壳的环节——尤其是颗粒、粉状甚至带一定缠绕性的物料，普通皮带提升容易撒料、斗式提升对物料流动性要求高，还容易在料斗残留堵料，这台立式无轴螺旋输送提升结构，就是针对这类垂直转运痛点做的结构方案。

　　从实际应用场景来看，这类结构常布置在粉碎设备出料口与料仓进料端之间，也可用于粮食加工、建材粉料、化工颗粒的产线垂直转序，相比倾斜布置的螺旋输送机，立式结构占地投影面积极小，对于车间面宽有限、需要在小空间内完成数米高程物料提升的工况适配性很强。设备整体采用立式单柱支撑结构，主体承载框架为矩形截面的立式型材拼焊结构，框架两侧预留了与上下游设备对接的安装接口，底部进料段设置了平行的双导向进料槽，可直接对接水平输送设备的出料端，无需额外做进料导流结构，减少物料在进料口的堆积架桥概率。

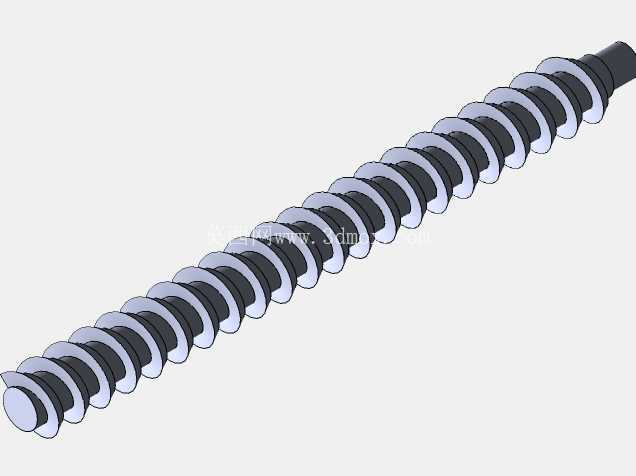

　　设计思路上，这套结构没有采用传统有轴螺旋的中心轴设计，无轴螺旋体直接依托顶部的驱动端与底部的耐磨支撑座定位，螺旋叶片边缘与输送槽内壁保留均匀的间隙，既避免叶片刮蹭槽壁产生运行异响，也能让缠绕性物料顺着螺旋面顺利抬升，不会像有轴螺旋那样出现物料缠绕中心轴、越缠越厚最后堵转的问题。输送槽采用分段拼接的薄钢板折弯结构，槽体截面为U型封板结构，外侧与立式承载框架通过螺栓紧固连接，后期检修时可单独拆卸对应段的槽板，清理内部残留物料或者更换磨损的螺旋叶片，不用整体拆解设备。

　　从安装边界来看，设备底部的安装脚为平行布置的双条型钢底座，底座上预留了多组地脚螺栓安装孔，安装时需要保证底座的水平度偏差控制在千分之二以内，避免立式结构倾斜导致螺旋叶片偏磨一侧槽壁。设备顶部的驱动安装位预留了标准的减速机安装法兰，可匹配不同功率的减速电机，根据实际提升高度与物料容重调整驱动参数，顶部出料口为侧向斜切结构，物料抬升到顶端后顺着斜口直接排入下游设备，不会在顶端壳体内残留堆积。两侧的立式框架上预留了多组传感器安装位，可加装堵料检测、转速检测元件，接入产线的控制系统实现运行状态实时监控。

　　结构细节上，螺旋叶片采用连续冷轧成型的锰钢叶片，边缘做了耐磨堆焊处理，针对磨琢性较强的物料也能保证较长的使用寿命，底部支撑座采用带密封的耐磨铜套结构，可阻挡细粉进入支撑轴承，避免轴承进粉过早失效。进料端的双导向槽角度做了优化，物料进入槽体后直接落在螺旋叶片的起始推送段，不会在进料口形成死角堆积，对于流动性较差的粉料，还可在进料槽位置加装小型振动器，辅助物料顺利进入螺旋推送区间。

　　这类立式无轴螺旋输送结构相比传统垂直提升设备，还有一个明显的优势是整机自重较轻，对安装楼面的承重要求更低，在旧车间改造、产线升级的场景里，不用额外加固楼面就能完成布置，而且运行时噪音更低，没有斗式提升的料斗碰撞噪音，适合对车间噪音有要求的生产场景。设备的输送能力可通过调整螺旋叶片的螺距、转速来适配，从每小时几百公斤到数吨的输送量都能通过结构参数调整实现，不需要大幅改动主体框架结构，模块化的设计思路也让不同规格的设备零部件通用率很高，后期维护的备件成本更低。
