带皮带轮传动结构的塑料粉碎设备

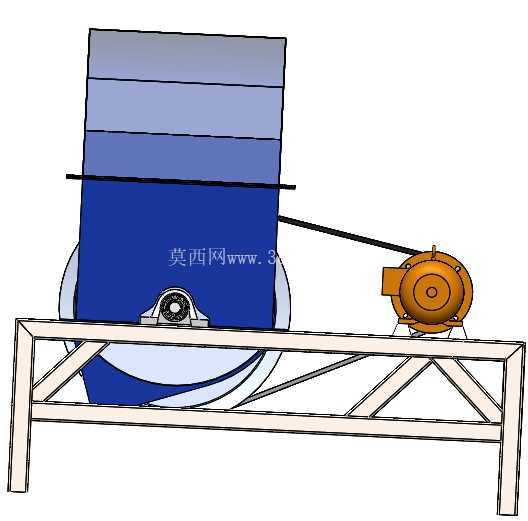

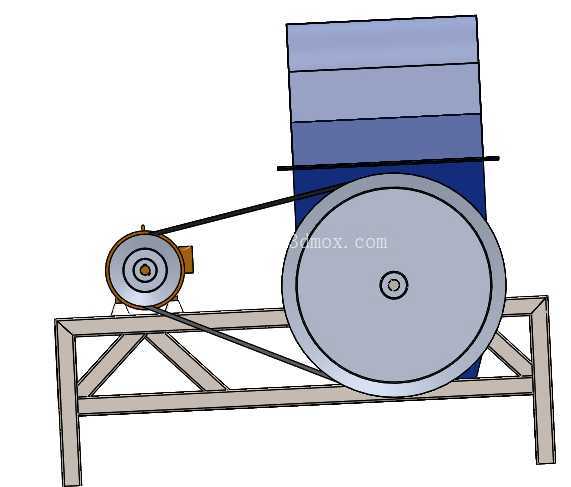

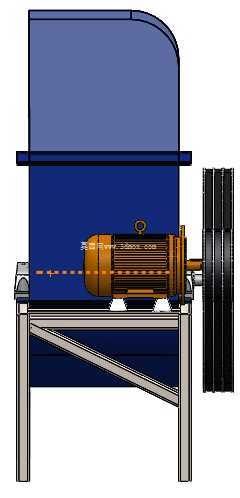

　　这款塑料粉碎设备的三维结构，核心面向注塑车间边角料回收、小型废塑料预处理场景做适配，日常生产中注塑机产生的浇口料、不合格塑件、小型管材下脚料都可以通过该设备完成粗碎作业，碎后粒径可通过下部筛网控制，直接对接后续的造粒或者二次注塑投料工序，不用额外做二次破碎处理。从结构布局来看，设备采用侧置皮带轮传动的设计，动力输入轴从腔体侧方伸出，通过皮带轮与外置驱动电机连接，这种布局能把电机的安装位置和粉碎腔体完全隔开，避免粉碎过程中溅出的塑料碎屑落到电机散热槽内造成积料过热，同时皮带传动本身具备过载缓冲特性，一旦进料过多卡滞，皮带会先出现打滑，不会直接打坏腔体内的刀轴或者烧毁电机，适配小型加工厂工况波动大、操作人员进料节奏不稳定的实际使用场景。

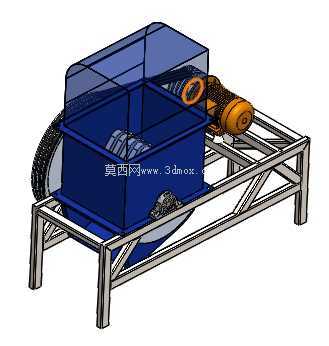

　　设备上部的进料腔体做了圆弧过渡的扩口设计，进料口宽度大于下部粉碎腔的有效作业宽度，投料时不用刻意对准腔体内的刀辊位置，零散的边角料顺着圆弧侧壁就能滑入切削区域，同时腔体上部的高度做了合理控制，投料时操作人员的手部不会意外接触到内部回转的刀组，满足基础的安全防护要求，不用额外加装复杂的进料护罩就能适配常规作业需求。下部的机架采用四根立式支腿做支撑，支腿底部预留了安装孔位，可以直接通过膨胀螺栓固定在水泥地面或者钢制操作平台上，支腿之间的净空高度刚好适配标准周转箱的放置高度，粉碎后的塑料颗粒透过筛网直接落入下方接料箱，不用额外加装出料输送结构，简化了整机的配套要求，适合小型加工厂有限的车间空间布局。

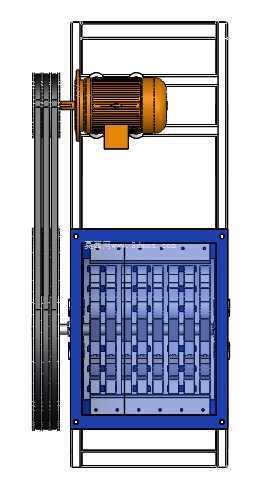

　　腔体内的刀组下方配置了冲孔筛网，筛网的孔径可以根据碎料需求更换，常规配置的筛网能把碎料粒径控制在8-12mm区间，刚好满足普通挤出造粒机的进料粒径要求，筛网采用抽拉式的安装结构，松开侧方的固定螺栓就能把筛网从腔体侧方抽出，清理卡滞在筛孔内的塑料碎屑或者更换不同孔径的筛网，日常维护不需要完全拆解腔体，能减少设备停机维护的时间。侧方的传动轴承座采用凸台定位的方式安装在腔体侧壁上，轴承座和腔体之间加了密封垫片，避免粉碎过程中产生的塑料细粉进入轴承内部造成磨损，同时轴承座预留了注油嘴位置，日常保养时不用拆解设备就能直接加注润滑脂，延长轴承的使用寿命。

　　整机的重心落在四根支腿围成的矩形区域中心位置，皮带轮侧的重量通过加厚的侧安装板做平衡，设备满负荷运转时不会出现侧倾或者明显的振动，不需要额外做很重的混凝土基础就能稳定运行，适合在楼层车间内安装使用，不会对楼板造成过大的动载荷。从设计逻辑上看，这款设备没有追求过高的自动化配置，所有结构都围绕小型塑料回收场景的实用性做取舍，没有多余的复杂结构，每个部件的安装位置都预留了足够的操作空间，不管是日常更换易损件还是清理腔体残留，操作人员用常规的扳手、螺丝刀工具就能完成作业，不需要配备专用的维修工具，适配小型加工厂维修能力有限的实际情况。腔体的内壁做了加厚处理，长期和塑料碎屑、刀组切削产生的冲击力接触也不会出现过早的磨损变形，腔体的拼接位置全部采用螺栓连接，没有满焊的死结构，后期如果某个侧壁出现磨损，只需要更换对应的壁板就能修复设备，不用整体更换粉碎腔体，能降低长期使用的维护成本。皮带轮外侧预留了防护罩的安装孔位，用户可以根据自己车间的安全要求加装皮带防护罩，避免运转过程中异物卷入皮带传动区域，设备的整体安装边界尺寸控制得比较紧凑，加上电机的安装位置之后，整体占地长度不超过1.8米，宽度不超过1米，在小型车间内也能灵活布置，不需要预留很大的安装空间。
