颚式破碎机动颚结构三维练习模型

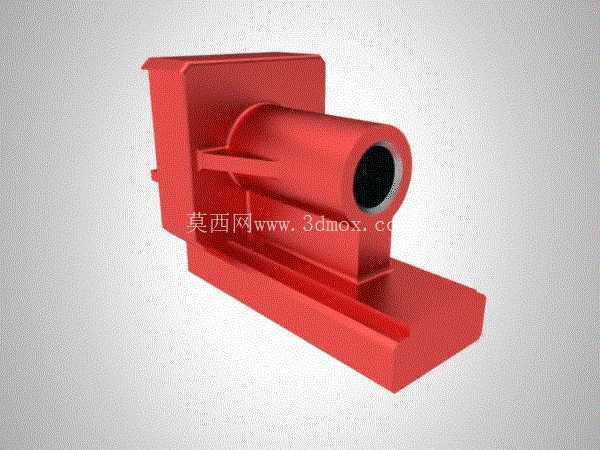

　　在矿山破碎、砂石骨料生产、建筑垃圾资源化处理的生产线里，颚式破碎机作为头段粗碎的核心设备，其动颚部件的结构合理性直接决定整台设备的运行稳定性与破碎效率，这个动颚结构模型还原了实际量产设备里动颚的核心构造特征，能为结构设计人员做方案校核、建模练习提供具象的参考。从实际工况来看，动颚是颚式破碎机里做复杂往复摆动的核心执行构件，工作时要承受矿石、混凝土块等硬物料的持续冲击、挤压载荷，同时还要把偏心轴传递来的回转运动转化为对物料的破碎挤压力，所以结构设计上既要保证足够的强度刚度，也要控制整体重量，降低运转时的惯性载荷，减少对机架、轴承部位的冲击。这个模型的结构分为三个核心功能段：后部的机架连接安装座、中部的偏心轴装配筒体、前部的颚板安装基体以及下部的推力板支撑底座。后部的安装座是带定位止口的方形凸台结构，实际装配时这个部位会和机架侧的导轨槽配合，限制动颚运转时的横向窜动，止口的配合公差一般选H7/f7的间隙配合，既能保证动颚摆动时的顺畅度，也不会因为间隙过大产生异常撞击，安装座上预留的螺栓孔位置要和机架侧的密封护板、防尘圈安装位对齐，避免工作时粉尘进入轴承腔造成磨粒磨损。

　　中部的筒体是偏心轴的装配位置，筒体内孔的同轴度要求控制在0.02mm以内，否则偏心轴运转时会产生卡滞、温升过高的问题，筒体和下部基体之间的加强筋采用了变截面设计，靠近筒体受力集中区的筋板厚度更大，向底座方向逐渐收薄，这种设计既能保证筒体部位承受交变冲击载荷时不会出现应力开裂，也能减少不必要的材料冗余，降低动颚整体的转动惯量，让设备启动、过载时的冲击更小。下部的底座是平直的带槽结构，实际使用时这个位置会安装推力板支座，槽的角度要和设备的破碎腔啮角匹配，一般啮角控制在18到22度之间，保证物料在破碎腔里不会出现上滑打滑的问题，底座的平面度要求较高，否则推力板工作时会出现偏载，造成推力板断裂或者支座异常磨损。

　　从安装边界来看，这个动颚结构适配的是中小型颚式破碎机，整体安装时要保证偏心轴轴线和机架轴承座轴线的同轴度，动颚前后摆动的行程要控制在合理范围，行程过大会造成物料过粉碎、衬板磨损加快，行程过小则会降低破碎效率，排料口的调整范围要和下部推力板的调整垫片厚度匹配，满足不同出料粒度的生产需求。设计这类动颚结构时，首先要根据设备的处理能力、破碎物料的硬度确定动颚的受力载荷，再通过有限元分析做应力校核，重点关注筒体和筋板连接位置、底座和基体连接位置的应力集中情况，必要时做圆角过渡处理，避免应力集中造成的疲劳断裂；其次要考虑衬板安装的便利性，动颚正面的衬板安装螺栓孔要做沉头设计，避免螺栓头部被物料冲击磨损，同时衬板和动颚基体之间要预留填充锌合金或者水泥砂浆的间隙，保证衬板和基体贴合紧密，工作时不会出现松动异响。

　　另外动颚的重心位置要尽量靠近偏心轴的回转中心，降低运转时的不平衡力，减少设备运行时的振动，很多现场设备出现机架开裂、轴承过早损坏的问题，往往就是动颚重心偏移过大，运转时产生的附加惯性力长期作用导致的。从建模练习的角度来看，做这个动颚结构时要重点处理几个特征的衔接：筒体和安装座之间的相贯线过渡、加强筋和各功能面的拔模角度、安装孔位的位置度约束，这些细节处理到位，才能保证后续导出工程图时尺寸标注准确，也能为后续做运动仿真、有限元分析提供合格的模型基础，避免因为模型特征错误导致仿真结果失真。实际生产中，动颚一般采用铸钢材质整体铸造，铸造后要做时效处理消除内应力，避免加工后出现变形，筒体的内孔要做精加工，装配轴承的位置粗糙度要达到Ra1.6以下，保证轴承装配后的配合精度，衬板安装面要做铣削加工，保证衬板安装后的贴合度，这些工艺要求在建模时也要提前考虑，比如预留加工余量、避免出现铸造无法拔模的倒扣结构，让三维模型真正能对接后续的工艺生产环节，而不是只做外观展示。
