法兰连接式文丘里流量测量装置结构

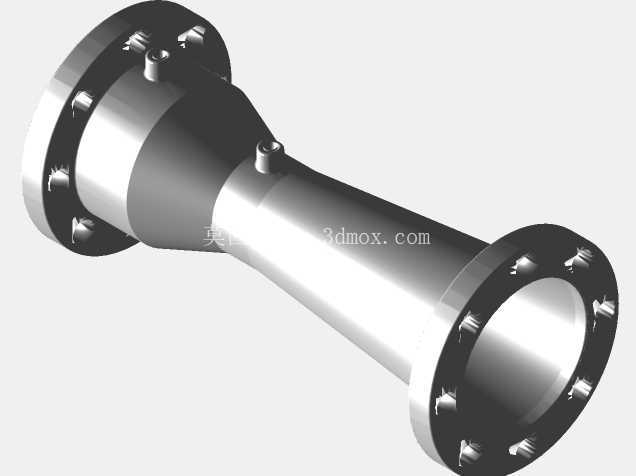

　　在工业流体输送管网的流量计量场景中，差压式流量测量装置始终占据着大口径、高流速工况的主流应用位置，文丘里结构的测量件凭借压损小、耐冲蚀、量程比宽的特性，广泛应用在市政给排水、化工流体输送、热力管网、油气集输等需要长期稳定计量的管段上。这套结构采用经典的双法兰对接形式，两端法兰的螺栓孔位完全匹配对应公称通径的管路法兰标准，安装时无需额外加工过渡连接件，直接通过螺栓组与上下游管段锁紧，法兰密封面的加工精度满足中低压流体输送的密封要求，可适配多数常规工业管路的压力等级。

　　从结构设计逻辑来看，整体遵循经典文丘里管的流道收敛-扩张原理，入口段为等径直管段，保证来流充分发展，避免上游弯管、变径带来的流场畸变影响测量精度；之后是平滑过渡的收缩段，流道截面逐步缩小，流体在此处加速，静压降低；中间为圆柱形喉道段，是差压测量的核心取压位置，两个径向取压接口分别设置在入口直管段与喉道位置，通过测量两处的静压差，结合流体密度、工况温度压力参数即可换算出管内的实时体积流量与质量流量；喉道之后是缓扩段，流道逐步扩大到与入口等径的尺寸，让流体动能逐步转化为静压，最大限度降低整个测量件的永久压力损失，相比孔板类节流件，其压损可降低60%以上，长期运行的能耗优势十分明显。在建模细节处理上，所有流道过渡位置均做了大圆角平滑处理，不存在直角突变结构，一方面可以减少流体在局部位置的涡流损耗，降低流致振动带来的管路疲劳风险，另一方面也能减少含杂质流体在结构内的淤积，适合带有少量固体颗粒的流体测量场景。两端法兰的背面与筒体连接位置做了加厚过渡处理，避免法兰锁紧时螺栓预紧力导致筒体变形，影响流道的同轴度；取压接口采用标准外螺纹结构，可直接对接差压变送器的引压管路，接口位置做了凸台加厚，保证螺纹连接的强度，避免长期运行出现渗漏。

　　安装边界方面，该结构对上下游直管段有明确要求，上游侧需要预留至少5倍公称通径的直管段，下游侧预留至少3倍公称通径的直管段，才能保证测量精度在允许误差范围内；安装时需保证整体流道与上下游管路的同轴度偏差不超过1°，避免出现偏流导致差压测量失真。日常运维中，该结构没有可动部件，故障率极低，仅需在停机检修时检查喉道位置是否有结垢、冲蚀磨损即可，只要流道尺寸没有发生明显形变，测量精度就可以长期保持稳定，非常适合无人值守的长输管线、工业循环水系统等场景的流量计量使用。

　　在结构强度校核上，筒体壁厚按照对应公称压力的管道标准计算，可承受管路运行中的水锤冲击、温度形变带来的附加应力，法兰螺栓的数量与规格匹配对应压力等级的法兰标准，保证密封面的比压均匀，不会出现局部渗漏。取压口的位置避开了法兰连接的密封面区域，引压通道与流道内壁齐平，没有突出物干扰流场，也不会在引压口位置形成积液、积渣，减少引压管堵塞的概率。对于不同的流体介质，该结构的测量原理通用，仅需要在差压换算时调整对应的介质密度、粘度参数即可，不需要改动机械结构本身，适配性较强。
