CAD练习用异形支撑定位块结构

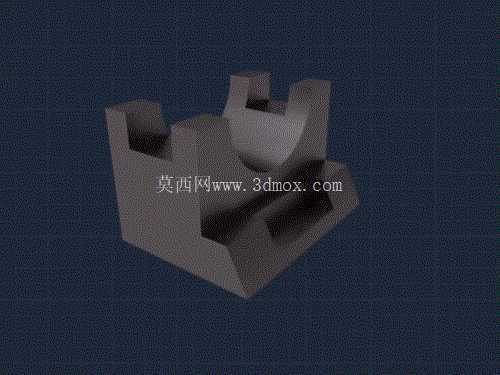

　　这类异形支撑定位结构，常出现在非标自动化产线的工件定位工位、小型工装夹具的承载单元中，主要作用是对特定轮廓的工件提供侧向限位与底部承托，避免工件在加工、检测或装配过程中出现位移偏移。从结构形态来看，该零件整体采用一体化铣削成型的设计思路，主体基座为带斜切过渡的块状结构，底部平整可直接贴合安装基准面，无需额外调整垫铁即可保证安装平面度，适合直接固定在工装基板、设备工作台的T型槽或螺纹孔位上。

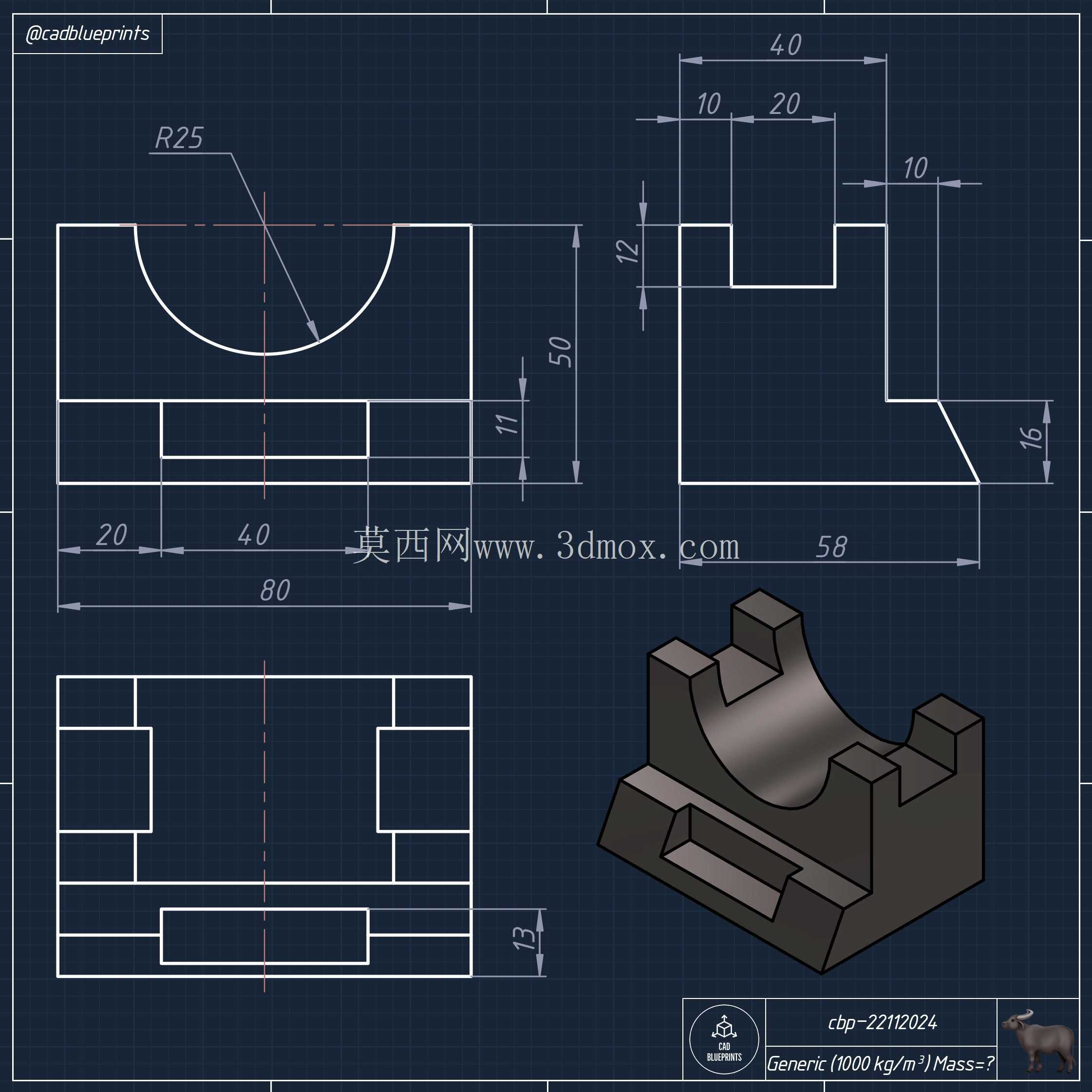

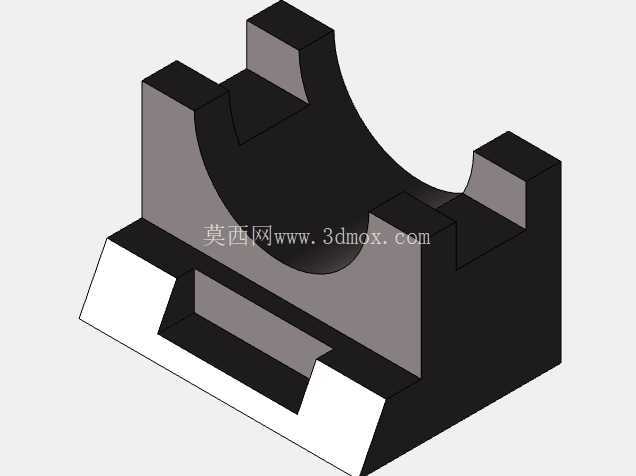

　　零件上部设置有两处对称的凸起挡边，挡边内侧做了直角清根处理，可匹配对应工件的侧边轮廓，限制工件的水平方向窜动；中部的半圆弧内凹结构是核心定位面，圆弧面的曲率与待支撑工件的外圆轮廓完全匹配，接触区域可形成均匀的支撑应力，避免尖角接触造成的工件表面压伤，同时圆弧定位具备自动对心的特性，能降低工件上料时的对位难度，提升工位装夹效率。在设计这类结构时，首先要明确安装边界的约束：底部安装面的长宽尺寸需匹配工位预留的安装空间，固定孔位的间距要对应基板上的标准孔系，避免出现安装干涉；上部的定位特征尺寸需要结合待接触工件的公差带做适配，通常圆弧定位面的尺寸公差取工件外圆公差的中间值，挡边的高度要高于工件定位基准面至少3mm，保证限位的可靠性，同时不能过高避免与工件上部的装配结构、加工刀具产生运动干涉。

　　零件的斜切过渡结构并非单纯的造型处理，一方面是为了去除零件的锐边毛刺，避免安装调试过程中划伤操作人员，另一方面可以减少零件的整体重量，降低工装基板的负载，对于需要频繁更换工装的快换工位来说，轻量化的结构能提升换模效率。从实际应用场景来看，这类结构也可作为小型电子元器件、精密轴类零件的检测定位座，搭配位移传感器、视觉检测相机使用时，稳定的定位基准能保证检测数据的重复性，减少因定位偏差造成的检测误判。在建模过程中需要重点关注各特征之间的几何约束关系，底部安装面与上部定位圆弧的同轴度、对称度形位公差要控制在合理范围内，两处挡边的相对位置度偏差不能超过0.02mm，否则会出现工件装夹卡滞、定位偏移的问题。

　　另外，零件的壁厚设计要兼顾结构强度与材料成本，主体基座的壁厚不小于8mm，保证在常规夹紧力作用下不会出现形变，非定位区域的多余材料可以通过开槽、斜切的方式去除，既不会影响结构刚性，也能减少加工过程中的材料去除量，缩短铣削加工的工时。这类练习模型的结构特征覆盖了拉伸、切除、倒角、圆弧过渡等常用的三维建模操作，同时也融入了工装夹具设计的实际工程逻辑，不是单纯的几何造型堆砌，通过对这类结构的建模练习，可以更好地理解机械结构中定位、支撑、安装等功能的实现方式，掌握从功能需求倒推结构尺寸的设计思路，避免建模过程中只关注外观形态而忽略实际工程应用的合理性。在实际加工这类零件时，通常采用45号钢或铝合金作为毛坯材料，经数控铣削一次装夹完成所有特征的加工，最后对定位面做淬火或阳极氧化处理，提升接触面的耐磨性，延长零件的使用寿命，安装时通过内六角圆柱头螺钉直接固定在基准面上，定位销孔可根据精度需求选择是否配置，对于精度要求低于0.05mm的工位，直接用螺钉固定即可满足使用要求，高精度工位则需要搭配定位销实现重复定位精度的保证。
