CP33跟随器原型结构设计

项目分类:变压器 发布时间:2025-01-13 ID:893300
  • CP33跟随器原型结构设计

  在电源类产品的配套结构设计中,这类跟随器构件属于电源变压器周边的配套定位绝缘部件,日常多应用在中小功率电源模块的装配工位,承担绕组端部限位、相邻导电部件绝缘隔离、装配导向的核心作用,很多开关电源、线性电源的批量组装线里,这类零件的尺寸精度直接影响整机组装的良品率,一旦配合间隙超差,要么会出现装配卡滞拖慢产线节拍,要么会出现绝缘距离不足带来的耐压测试不良问题。

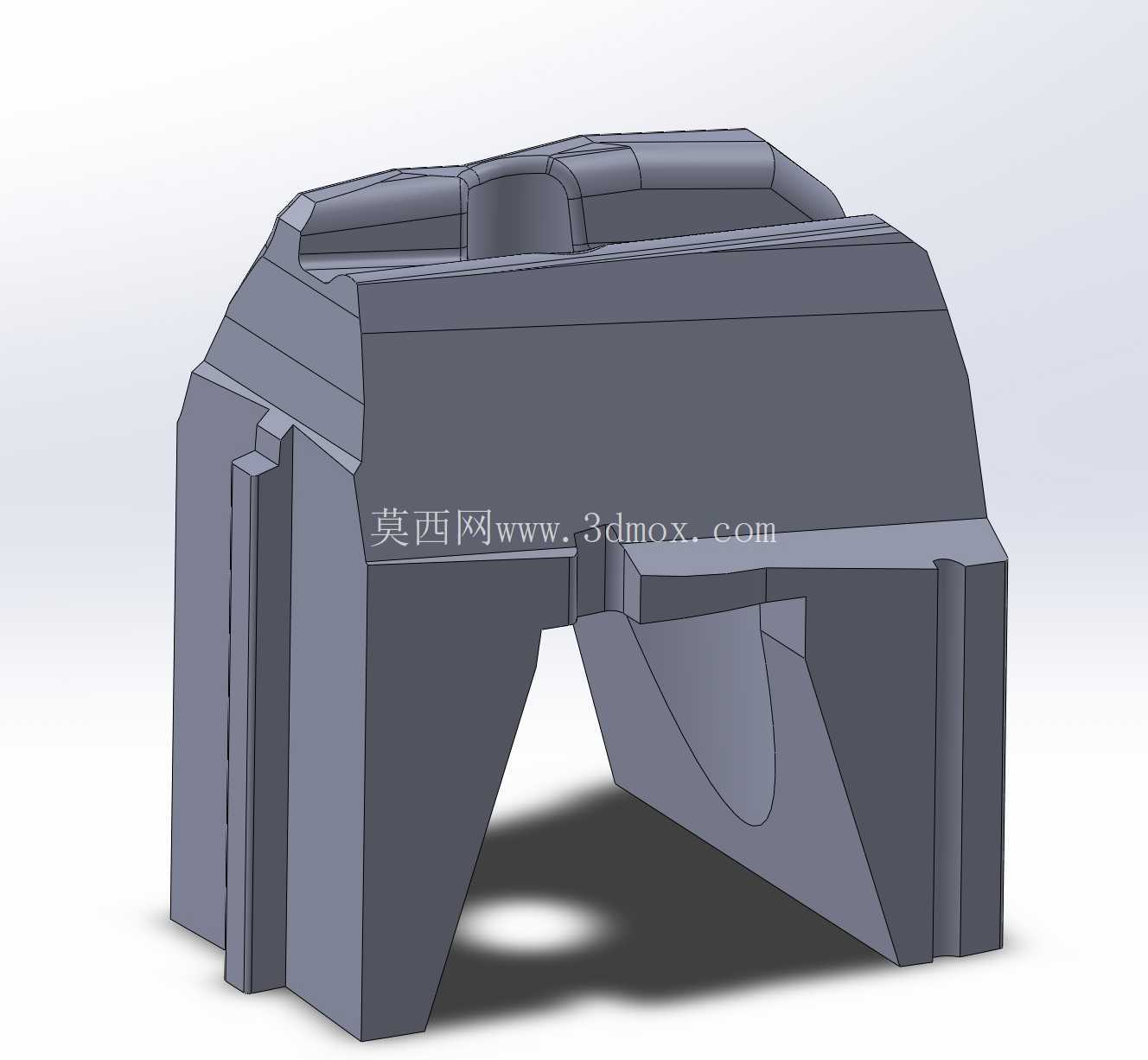

  从实际功能特性来看,这个构件采用对称式的支脚布局,两侧的立式支撑边做了加厚处理,对应安装时可以卡入变压器骨架的预留卡槽内,不需要额外打胶或者螺丝固定,依靠结构本身的过盈配合就能实现可靠固定,顶部的弧形凹槽是专门为绕组引出线预留的走线空间,能避免引出线在装配过程中被骨架锐边割破绝缘层,中间的镂空区域一方面是为了减少材料用量降低零件自重,另一方面也能给变压器工作时的热量留出对流散热的通道,避免局部热量堆积加速绝缘材料老化。

  设计这类构件的时候,首先要匹配对应变压器骨架的安装边界尺寸,两侧支脚的外侧间距要严格适配骨架卡槽的内宽,预留0.1mm左右的装配间隙,既不能太松导致零件装配后出现窜动,也不能太紧造成装配时零件开裂;支脚的厚度要结合所用绝缘材料的韧性来调整,如果采用常用的PA66加玻纤材质,支脚厚度做到1.2-1.5mm就能满足装配时的形变需求,不会出现断裂问题;顶部的走线槽深度要能完全容纳3-4根直径0.8mm的漆包线,槽口边缘做了R0.3的圆角处理,完全消除锐边,避免刮伤漆包线的绝缘漆层。

  从外形尺寸的边界来看,整个构件的总宽度控制在对应变压器骨架宽度的90%左右,不会超出骨架的外轮廓,避免在整机装配时和周边的其他电子元器件产生干涉;总高度要低于变压器绕组的最高面,防止在电源模块灌胶或者装外壳时出现顶壳的问题;底部的两个支脚端面做了0.2mm的倒角,装配时可以起到导向作用,工人在产线上手动装配的时候不需要刻意对准,顺着倒角就能把零件滑入卡槽,能有效提升单工位的装配效率。

  在实际的工程应用场景里,这类跟随器零件除了基础的绝缘定位作用,还能在变压器发生轻微位移时起到缓冲作用,因为电源产品在运输或者使用过程中可能会受到振动,绕组如果没有可靠的限位,很容易出现引线松动或者绕组变形的问题,这个构件的支撑边刚好抵在绕组的端部,能限制绕组的轴向窜动,提升整个电源模块的抗振动性能。设计过程中还要考虑零件的注塑成型工艺,所有的壁厚尽量保持均匀,避免出现壁厚突变导致的注塑缩痕或者气泡问题,加强筋的厚度不要超过主壁厚的60%,防止成型时表面出现缩印影响装配精度;零件的脱模斜度做到1.5度左右,既能保证注塑时顺利脱模,也不会因为斜度过大导致装配间隙超差。

  很多刚接触电源结构设计的工程师容易忽略这类小零件的细节设计,比如槽口不做圆角、支脚没有装配倒角,结果到了试产阶段才发现装配不良率高、引线容易刮破的问题,反而要花更多的时间去修模调整。这个原型结构在设计时就充分考虑了产线装配的实际需求,所有和装配相关的边界尺寸都留了合理的公差,和骨架配合的尺寸采用MT3级注塑公差,非配合尺寸采用MT5级公差,既能满足装配精度要求,也不会因为公差要求过严抬高模具加工和注塑生产的成本。另外在材料选择上,这类零件需要满足UL94-V0的阻燃等级要求,毕竟是电源内部的绝缘部件,阻燃性能不达标会带来严重的安全隐患,同时材料的耐温等级要达到130℃以上,匹配变压器长期工作时的温升要求,避免长期高温下零件出现变形脆化的问题。
