电源变压器配套安装基座结构练习模型

　　这款结构件是面向小功率电源变压器配套安装场景设计的基座类零件，在常规低压配电、小型工控设备内置电源模块的装配环节中，这类基座承担着固定变压器铁芯与绕组总成、隔绝带电部件与设备金属壳体、预留走线避让空间的核心作用，很多入门结构设计人员在接触电工类产品建模时，都会从这类基座零件入手练习，因为它同时涵盖了实体拉伸、切除、加强筋布局、安装孔位匹配等多个常用建模指令的应用，没有过于复杂的曲面特征，却能完整体现机械零件从功能需求到三维结构落地的完整逻辑。

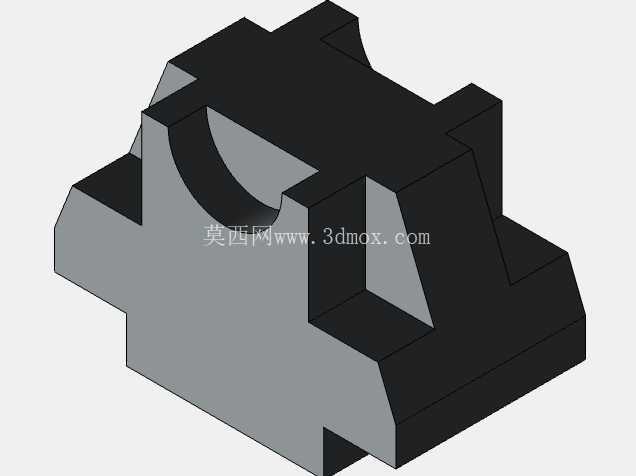

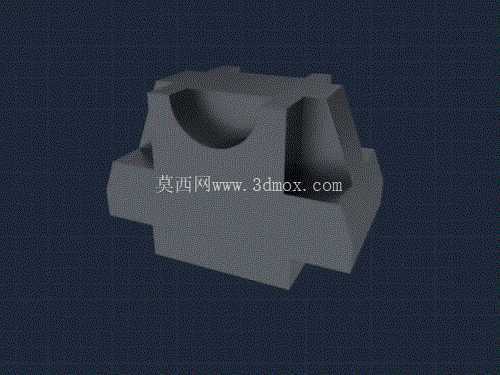

　　从实际使用场景来看，这类基座一般采用阻燃PBT或者电木材质注塑成型，安装在设备内部的钣金安装板上，上方承载的变压器重量通常在500g到2kg区间，因此结构设计上首先要考虑的是承重后的形变控制，你能看到模型两侧设置的三角形加强筋，并不是随意添加的装饰结构，筋的厚度设置在基座主体壁厚的0.7倍左右，既避免注塑时出现缩痕，又能在变压器长期承重的情况下，防止基座侧壁出现向外张开的形变，避免绕组固定松动产生的工作噪音。中间位置的半圆形凹槽，是为了匹配变压器绕组外侧的圆形轮廓，装配时可以让绕组部分嵌入凹槽，既限制了变压器的横向窜动，又能降低整体装配高度，压缩设备内部的空间占用，这部分凹槽的直径公差一般控制在±0.2mm，过大会导致装配间隙过大产生晃动，过小则会出现装配干涉，无法顺利将变压器卡入到位。

　　基座底部的十字形凸台结构，是为了匹配安装板上的定位卡槽设计，装配时不需要额外调整位置，顺着卡槽滑入就能完成初步定位，四个角预留的沉头孔位，对应M3规格的安装螺丝，沉头深度刚好覆盖螺丝头厚度，装配后螺丝头不会突出基座表面，避免和上方的变压器部件产生干涉。侧面的镂空结构一方面是为了减少注塑材料的用量，降低零件生产成本，另一方面是为变压器工作时的热量散发留出空气流通通道，避免热量在基座内部积聚加速绝缘材料老化，镂空位置的边缘都做了R1.5的圆角处理，既可以减少注塑时的应力集中，防止零件受外力时出现边角开裂，也能避免装配时锋利的边角划伤操作人员的手部或者线材绝缘层。

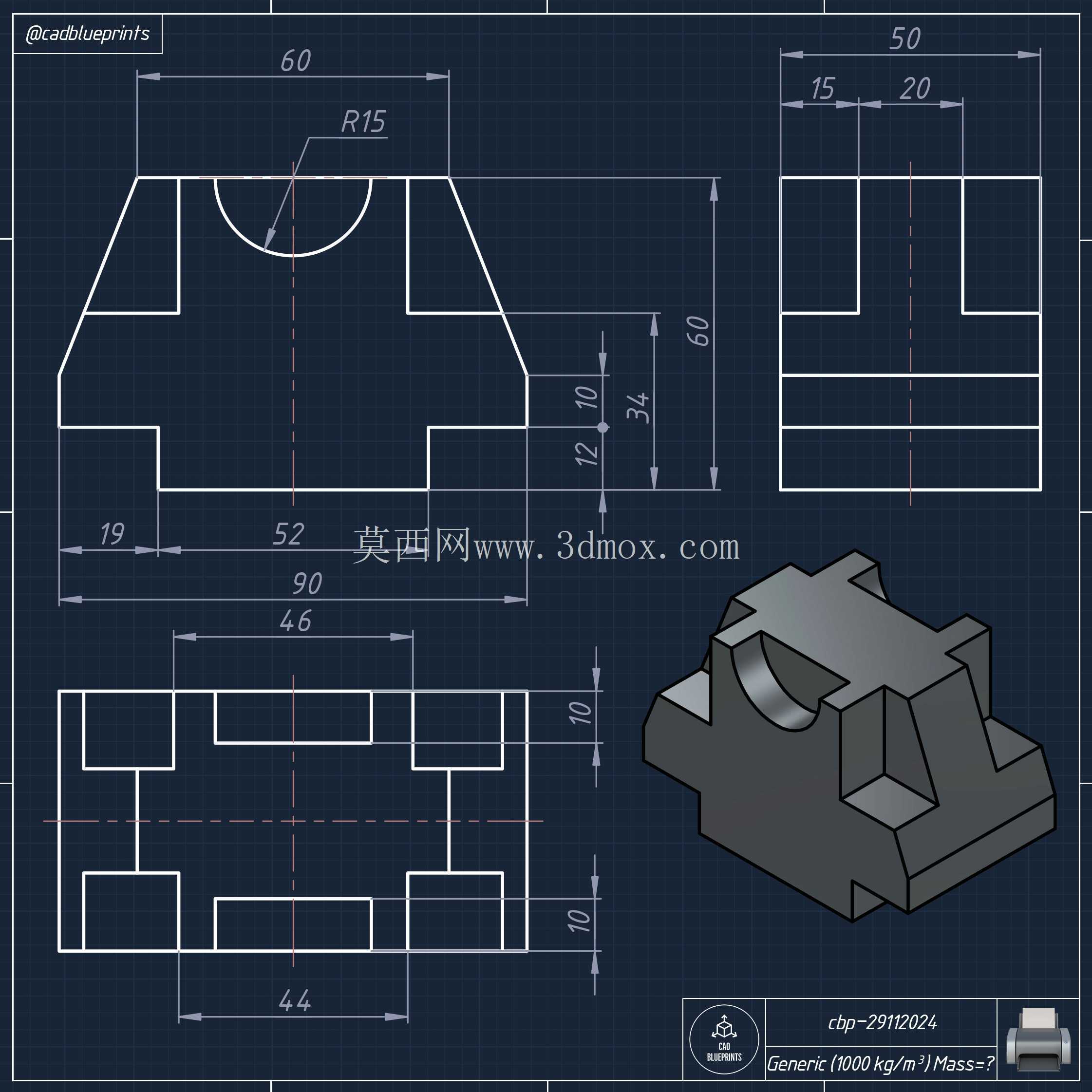

　　建模过程中需要特别注意几个安装边界的尺寸控制：首先是基座整体的安装孔位中心距，必须和配套设备安装板的孔位完全一致，偏差超过0.3mm就会出现安装螺丝无法穿入的问题；其次是中间凹槽的中心高度，要和变压器绕组的中心高度匹配，保证装配后变压器的输入输出引脚位置和设备内部的PCB板接插件位置对齐，不需要额外弯折引脚就能完成接线；还有基座侧壁的高度，要比变压器底部的安装凸台高出1mm左右，既可以限制变压器的纵向位移，又不会遮挡变压器上方的散热空间。很多新手在做这类练习时容易忽略拔模角度的设置，实际上这类注塑件所有的竖直侧壁都要设置1°到1.5°的拔模斜度，方向沿模具出模方向，否则注塑完成后零件无法顺利从模具中脱出，还会在表面留下拉伤的痕迹，另外所有的安装孔位都要做0.5mm的导入倒角，方便装配时螺丝顺利导入孔位，提高装配效率。

　　从结构强度的角度考虑，基座的主体壁厚设置在2.5mm是比较合理的数值，这个厚度下既可以满足承重需求，注塑时也不会出现壁厚过大导致的内部缩孔、表面缩水等缺陷，加强筋和主体连接的位置做了R0.8的过渡圆角，减少应力集中的同时，也能让注塑时的材料流动更加顺畅，避免出现缺胶、气泡等成型缺陷。底部和安装板接触的平面做了0.1mm的平面度要求，保证装配后基座不会出现倾斜，避免变压器安装后处于受力不均的状态，长期工作下出现固定松动的问题。这类零件虽然结构不算复杂，却涵盖了机械结构设计中最基础的功能匹配、工艺适配、安装公差等多个核心知识点，作为三维建模的练习素材，可以帮助初学者快速建立从功能需求出发的设计思维，而不是单纯堆砌几何特征，忽略零件实际生产和装配中的各类实际要求。
