学生自主设计的船用悬架系统结构

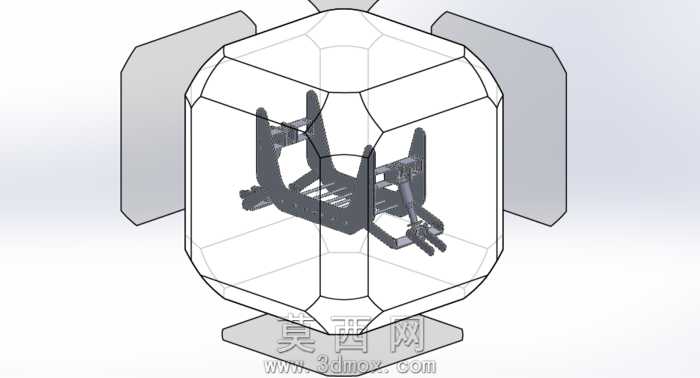

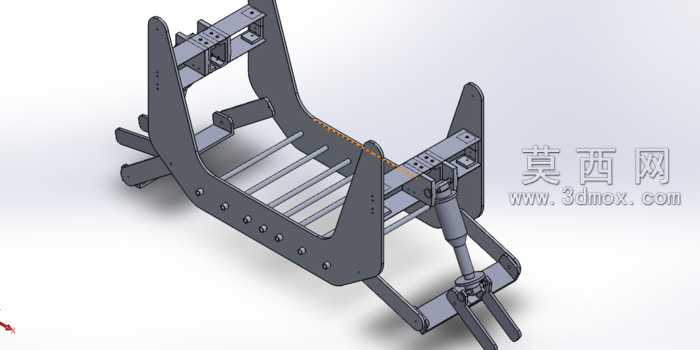

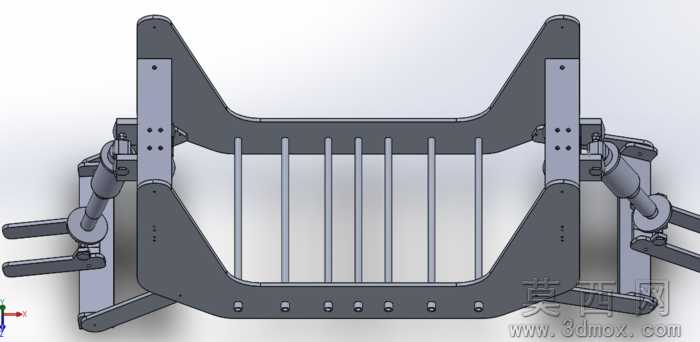

该作品为学生团队自主设计的船用悬架系统三维结构，整体建模过程依托三维设计软件完成，从前期的功能需求梳理到最终的结构成型，全程围绕船用场景的承载与缓冲需求展开设计。建模阶段首先搭建悬架的核心承载框架，采用对称式结构布局，左右两侧的支撑臂采用等强度设计思路，通过参数化建模反复调整臂体的弯折角度与截面尺寸，确保结构在满足轻量化要求的同时，具备足够的抗扭与抗弯性能。核心连接部位的铰接结构做了精细化处理，每一处连接副的配合间隙都经过模拟校验，预留了合理的活动余量，避免结构运动过程中出现卡滞问题。渲染阶段采用半透明包裹式展示效果，将悬架主体置于线框构建的舱体轮廓内，既能够清晰呈现悬架系统的完整结构形态，也能直观展示其在舱体内的安装位置与空间占比。材质分配上，主体承载结构采用哑光金属材质，模拟高强度合金钢的质感，表面做了细微的磨砂纹理处理，还原真实金属部件的加工质感；铰接部位的销轴、衬套等零件采用亮面金属材质，与主体结构形成视觉区分，突出连接部位的结构细节；缓冲组件部分采用深色橡胶质感材质，通过材质的色彩与质感差异，清晰区分不同功能的零件模块。结构设计上，该悬架系统集成了承载、导向、缓冲多重功能，底部的安装基座预留了标准化的安装孔位，可直接与船体的承载底盘进行对接，两侧的支撑臂通过多组铰接点与基座连接，能够在船体行驶过程中随受力变化产生合理的位移，配合缓冲组件吸收航行过程中产生的颠簸冲击力。设计过程中团队参考了车辆悬架的成熟结构逻辑，结合船用场景的受力特点做了针对性优化，去掉了车辆悬架中适配路面颠簸的冗余结构，强化了结构抗侧向冲击的性能，整体结构紧凑，空间利用率高，所有零件的排布都经过空间干涉校验，不存在运动过程中的部件碰撞问题。建模过程中每一个零件都采用独立建模后装配的方式完成，装配过程中添加了合理的配合约束，能够直观模拟悬架系统的活动行程与运动轨迹，方便后续对结构的受力情况做进一步的仿真分析，整个作品完整呈现了从设计构思到三维模型落地的全流程，结构细节完整，功能逻辑清晰，具备实际的参考与优化价值。
