皮卡货厢车载MDF组合音响箱体设计

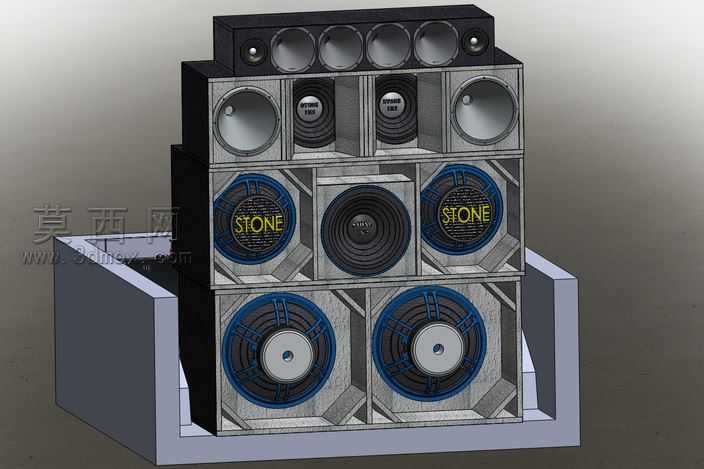

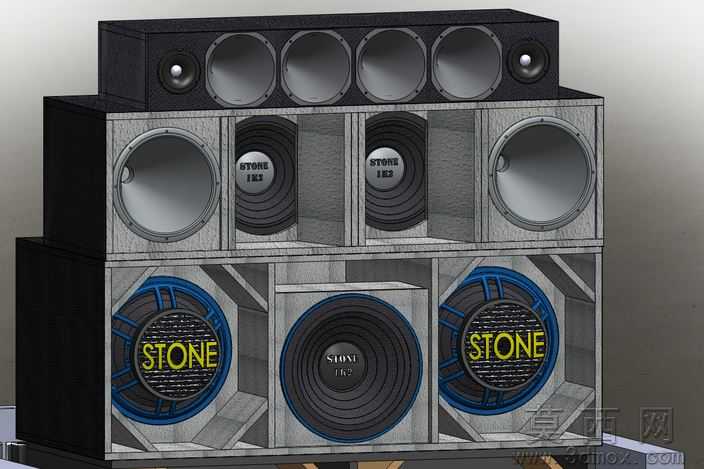

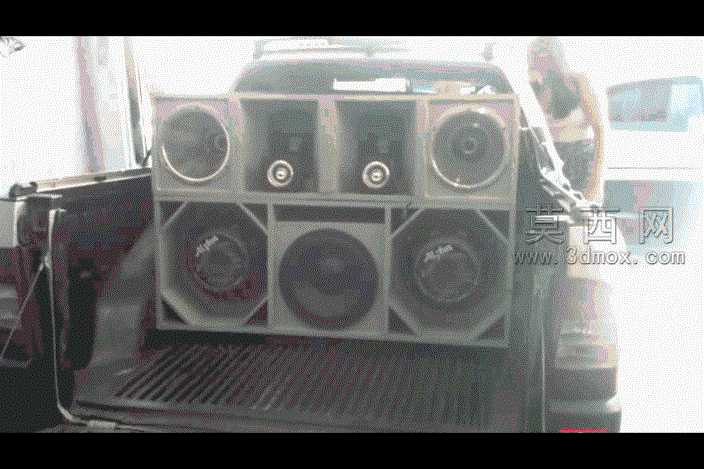

本作品为适配皮卡货厢安装场景的车载组合音响箱体三维设计，整体采用中密度纤维板（MDF）作为核心制作材质开展建模设计，建模阶段严格遵循车载音响的声学性能要求与皮卡货厢的安装尺寸约束，先完成整体外轮廓的基准建模，依据货厢可用安装空间划定箱体的整体长宽高边界，确保成品可平稳放置于皮卡货厢内部，不会超出车辆限界也不会影响货厢的基础使用功能。结构设计上采用分层对称式布局，将不同频段的发声单元进行分区排布：上层区域左右对称设置大尺寸中低音单元与小尺寸高音单元，中层区域居中设置大口径超重低音单元，两侧对称布置中音单元，各单元的安装开孔尺寸严格匹配对应扬声器的安装参数，预留足够的单元沉台深度，避免扬声器安装后出现突出箱体或者碰擦内部加强结构的问题。箱体内部根据不同单元的声学需求设计独立的声腔分隔结构，为超重低音单元设置独立的密闭声腔，减少不同频段单元之间的声波干涉，提升整体音质表现，同时在箱体内部设计纵横交错的加强筋结构，抵消MDF板材在大音量声波冲击下产生的谐振，避免箱体出现不必要的振动杂音。建模过程中对板材的拼接结构做了精细化处理，所有板材拼接处采用榫卯加粘接的预留结构设计，提升箱体整体的结构强度，适配车载场景下的颠簸振动使用环境，避免长期使用后出现板材拼接松动的问题。渲染阶段还原了MDF板材的哑光木质纹理质感，对扬声器单元的金属网罩、纸盆振膜、接线端子等部件做了对应的材质匹配，真实还原成品组装后的视觉效果，同时模拟了箱体放置于皮卡货厢内的安装场景，直观展示产品的实际使用状态。整个设计兼顾声学性能、结构强度与车载安装适配性，可直接用于MDF板材的切割加工与成品组装，为皮卡车载音响改装提供完整的三维结构参考。
