立式多关节机械臂执行机构三维结构

项目分类:工业机器人 发布时间:2025-01-13 ID:893370
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构
  • 立式多关节机械臂执行机构三维结构

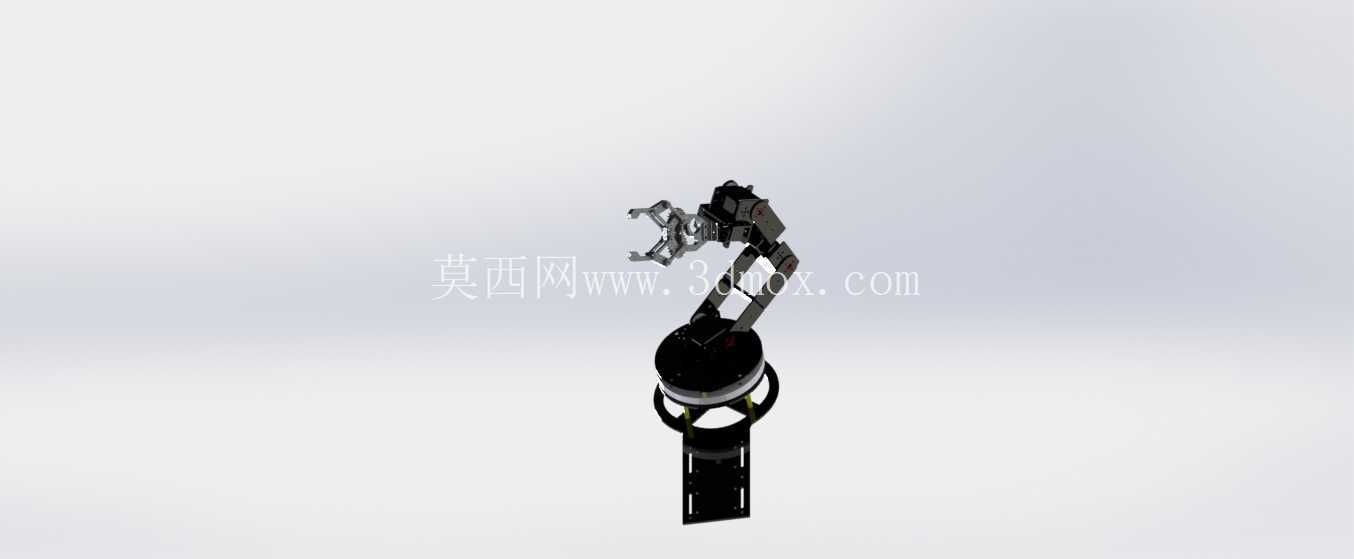

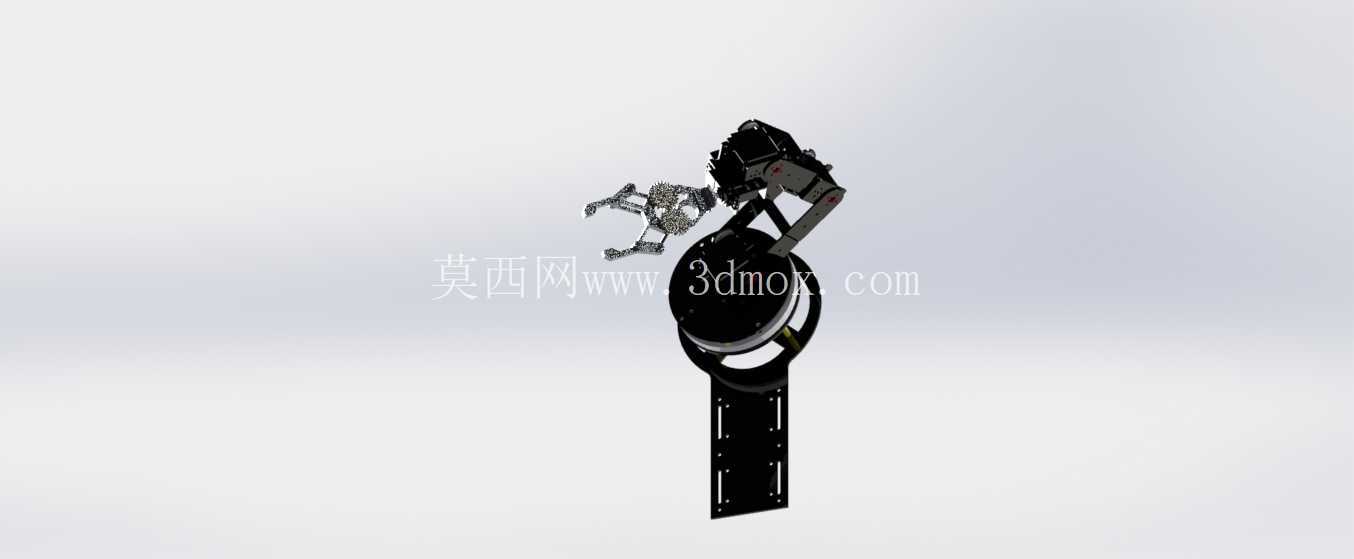

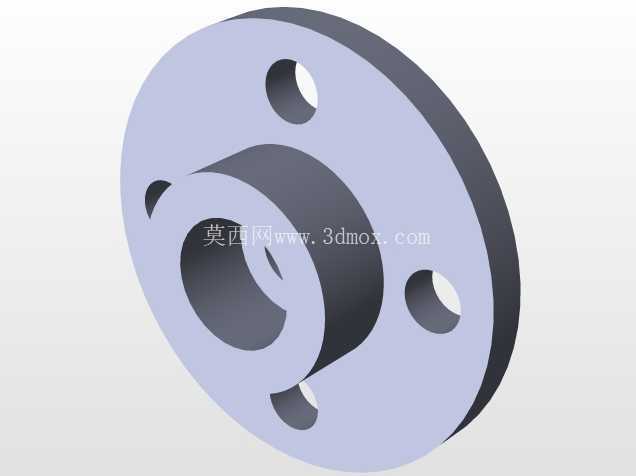

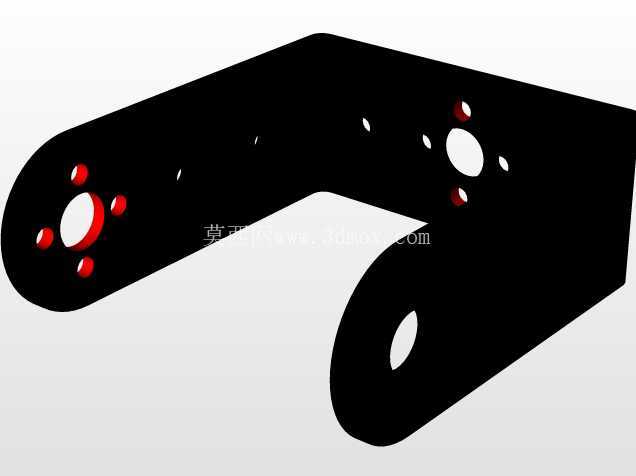

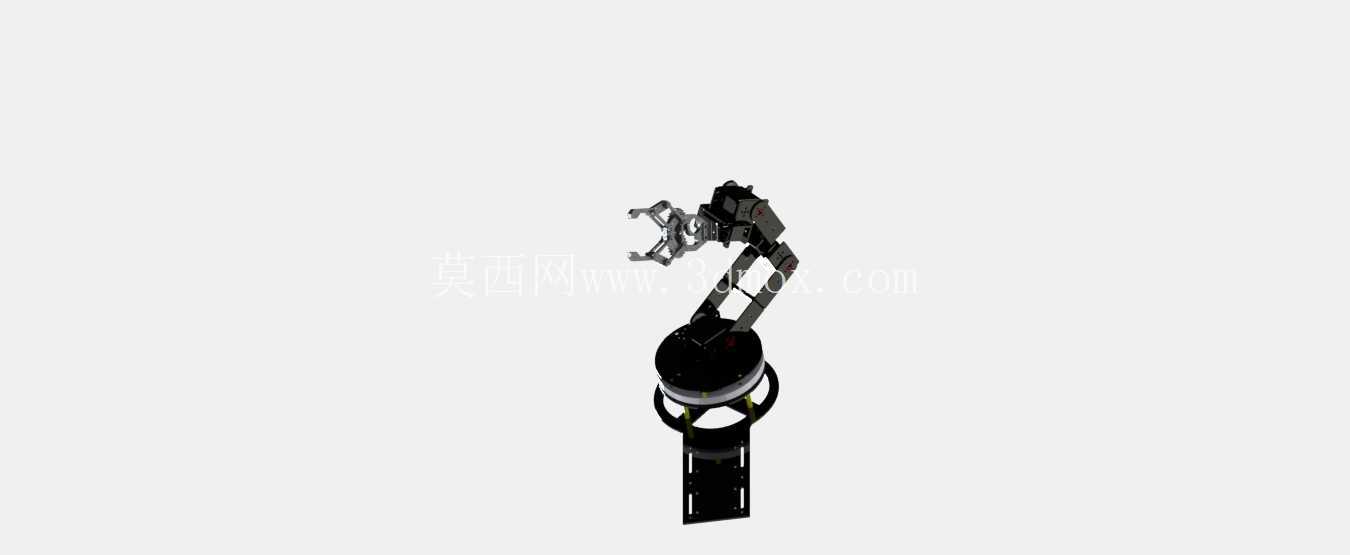

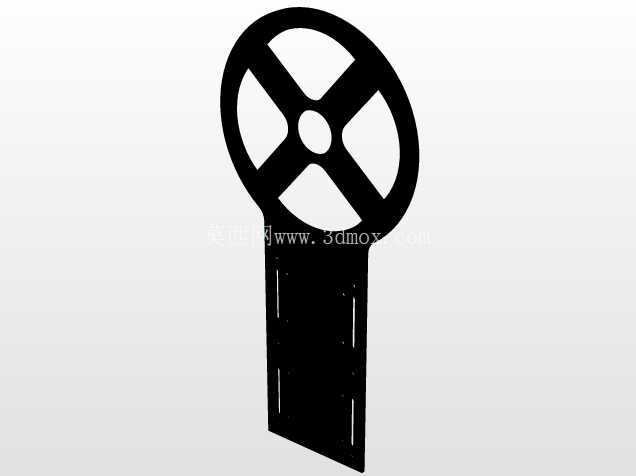

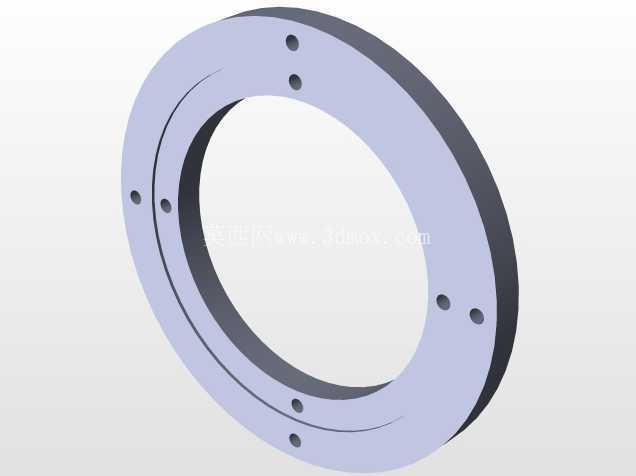

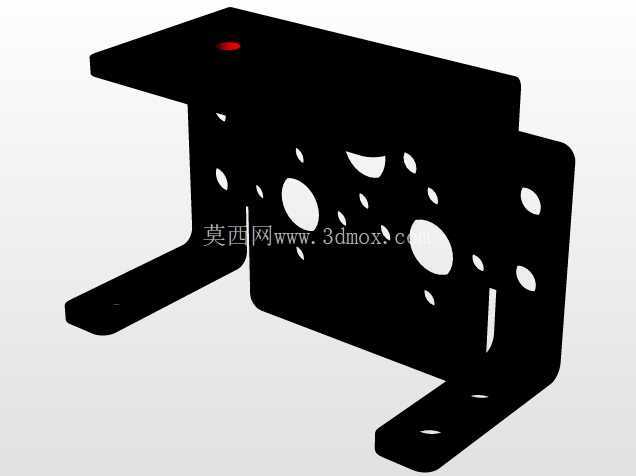

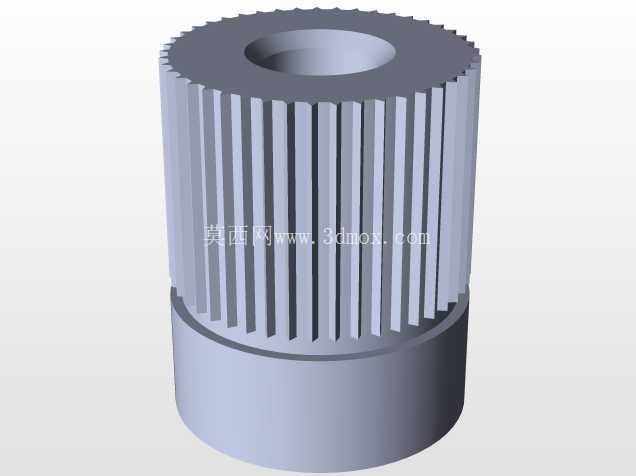

  该机械臂结构采用立式基座布局,底部为长条形安装固定板,板件上预留多组阵列安装孔位,可直接适配工业铝型材框架、设备台面的T型槽安装需求,安装基准面平面度设计公差控制在0.05mm以内,避免安装后基座倾斜带来的末端定位偏差。基座上部集成回转支承结构,可实现整臂360度水平方向回转,回转支承侧方预留走线槽位,内置管线可随回转动作同步转动,避免管线拖拽磨损。大臂段采用单悬臂梁结构,与基座回转部分通过铰接轴连接,铰接处配置限位凸台,可限制大臂俯仰角度范围,避免运动过程中出现超程碰撞。小臂段与大臂末端同样采用铰接结构,关节处预留驱动元件安装位,可适配伺服舵机或小型伺服电机的安装需求,关节配合面设计有止口定位结构,保证装配同轴度。

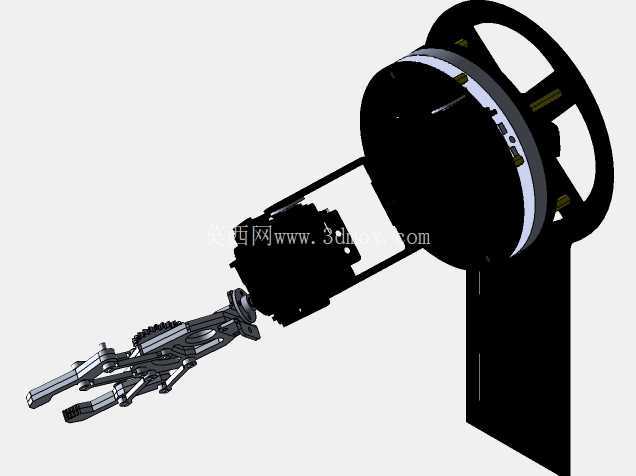

  末端执行器采用多爪式夹持结构,爪件通过铰接点与小臂末端连接,可实现小范围开合动作,适配不同形状小型工件的抓取需求,爪件接触面预留防滑垫安装槽,可粘贴橡胶垫提升夹持摩擦力。从实际应用场景来看,该结构可用于小型自动化生产线的工件上下料工位,完成小尺寸零件在传送带与加工工位之间的转运,也可集成到教学实验平台中,用于演示多关节机械臂的运动学原理、轨迹规划逻辑。设计过程中优先考虑了结构的轻量化需求,臂身主体采用薄壁镂空结构,在保证结构刚性的前提下降低整体自重,减少关节驱动的负载压力,各铰接处均设计有轴承安装位,可装配深沟球轴承降低转动摩擦阻力,提升运动平顺性。

  运动边界方面,大臂俯仰角度范围设计为-30度到90度,小臂俯仰角度范围为-60度到120度,末端夹持器开合行程为20mm,整体工作半径覆盖以基座回转中心为圆心、450mm为半径的半球形空间,可满足小型工位的作业覆盖需求。结构装配逻辑采用分层设计,基座、大臂、小臂、末端执行器均可独立拆分,各部件之间通过标准紧固件连接,方便后期维护更换易损件,走线设计采用内置式布局,所有驱动线缆、信号线缆均从臂身内部空腔穿过,避免外露线缆在运动过程中与周边设备发生剐蹭,提升设备运行的安全性。

  关节处的限位结构采用硬限位与软限位预留位结合的设计,硬限位通过机械凸台实现极限位置的物理阻挡,同时预留传感器安装位,可加装光电限位开关实现电气层面的超程保护,双重保障设备运行不会出现超程损坏。基座安装板的孔位采用通用化设计,孔距匹配主流工业铝型材的槽间距,无需额外加工转接板即可完成安装固定,降低现场安装的加工成本。末端夹持器的爪件采用快换结构设计,可根据不同的工件形状更换适配的爪头,无需拆解整个小臂结构,提升工位切换的效率。
