内置齿轮传动组的机器人动力箱体结构

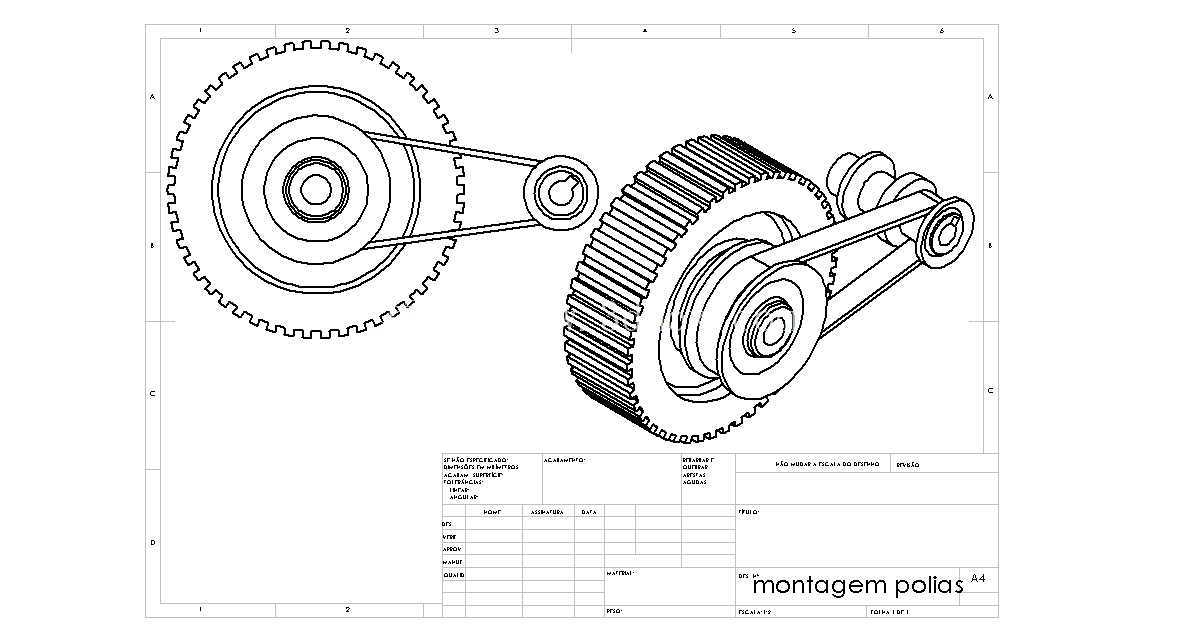

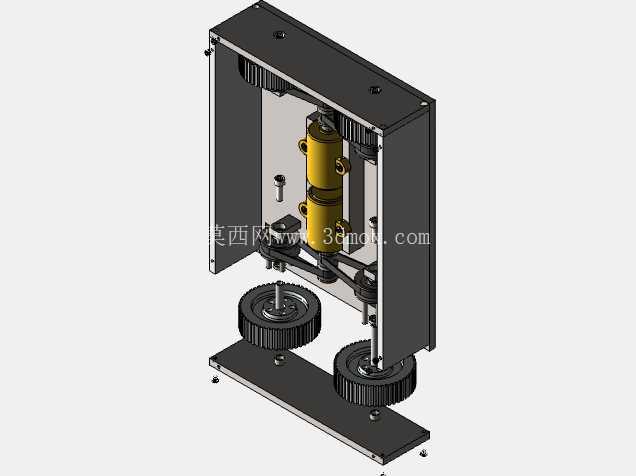

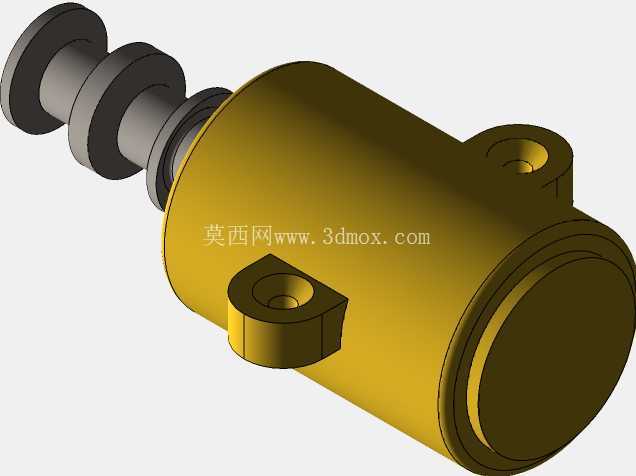

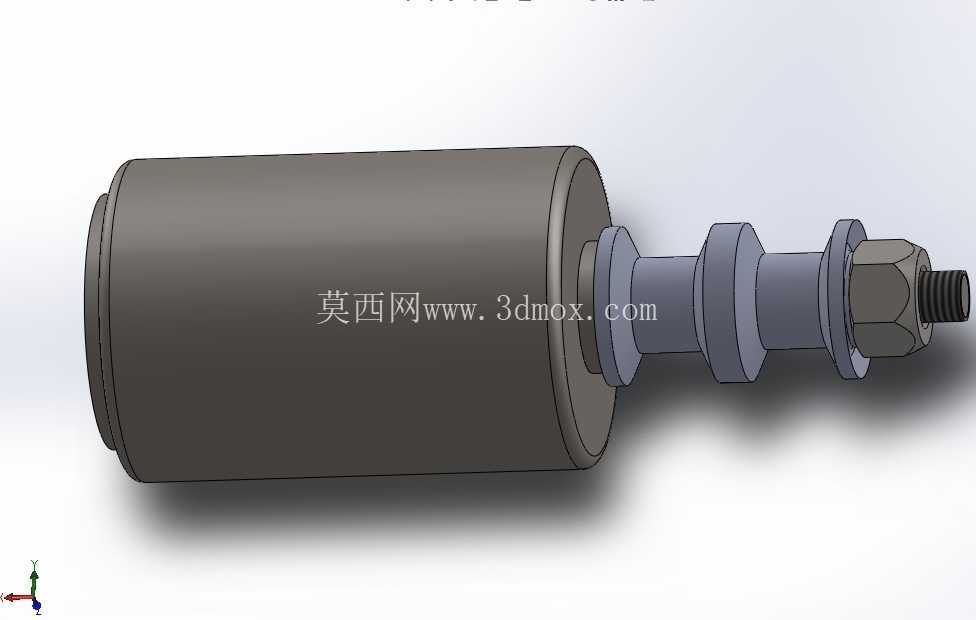

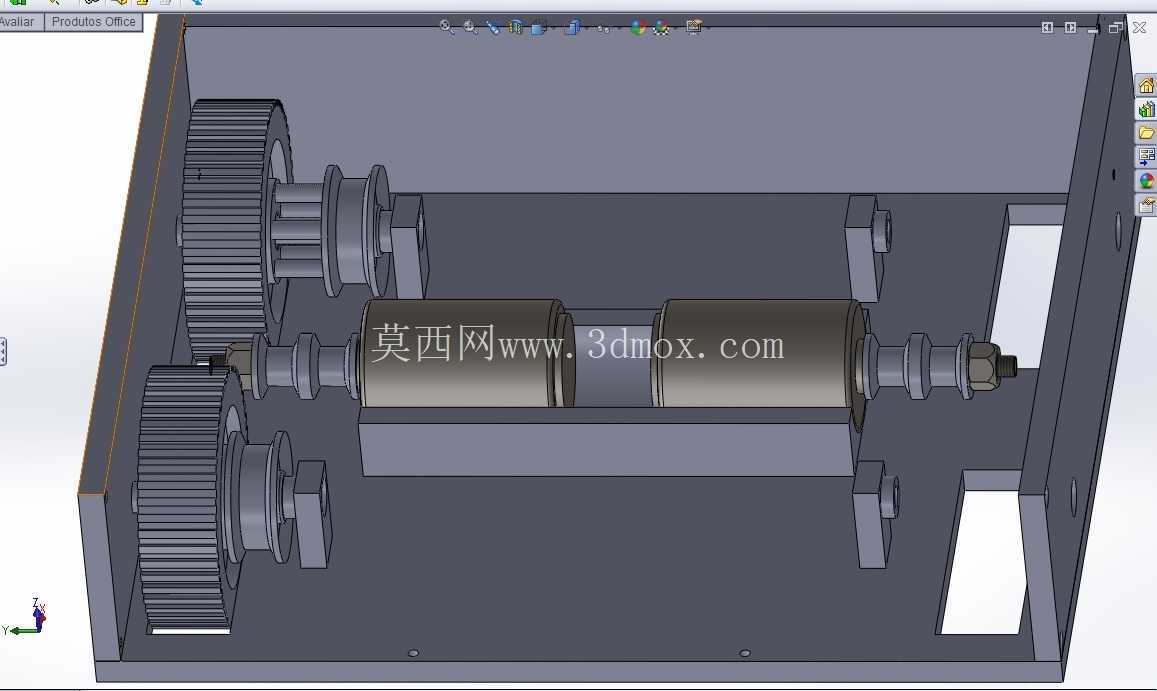

　　这套内置平行轴齿轮传动组的动力箱体结构，主要面向小型桌面级工业机器人、教学实训机器人的动力输出单元设计，可直接作为机器人关节动力集成模块使用，适配需要紧凑安装空间、稳定传动比输出的机器人本体开发场景，也可经过参数调整后用于小型自动化输送线、精密定位平台的动力传递环节。从结构布局来看，箱体采用一体化铣削成型的金属壳体作为承载基础，壳体侧壁预留了轴承安装位、端盖固定螺纹孔以及输入输出轴的伸出避让孔，所有安装孔位的位置度公差控制在0.02mm以内，保证齿轮啮合时的同轴度要求，避免长期运行出现偏磨、异响等问题。内部的传动组采用多级平行轴圆柱齿轮排布，从输入轴端的小模数齿轮开始，逐级通过大、小齿轮的啮合实现转速降低、扭矩放大的传动效果，每根传动轴两端都配置了深沟球轴承作为转动支撑，轴承与轴、轴承与箱体安装孔之间采用过渡配合，既保证转动时的同轴精度，也方便后期维护时的拆装更换。中间位置的缸式部件为传动过载保护结构，当输出端负载超过设计阈值时，该结构会通过内部的摩擦片打滑实现动力切断，避免齿轮组因瞬时过载出现断齿、轴变形等失效问题，提升整套传动单元的运行可靠性。

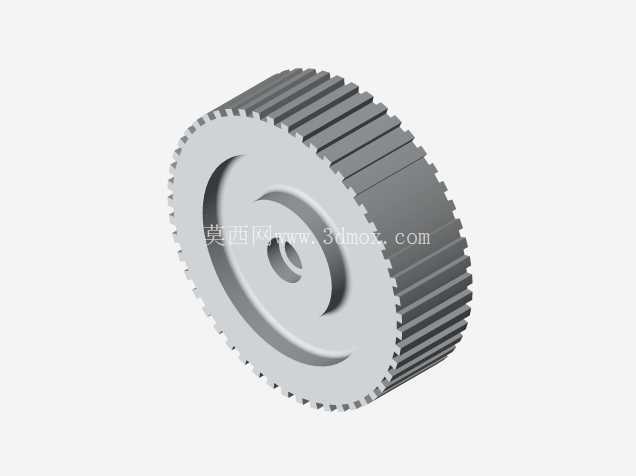

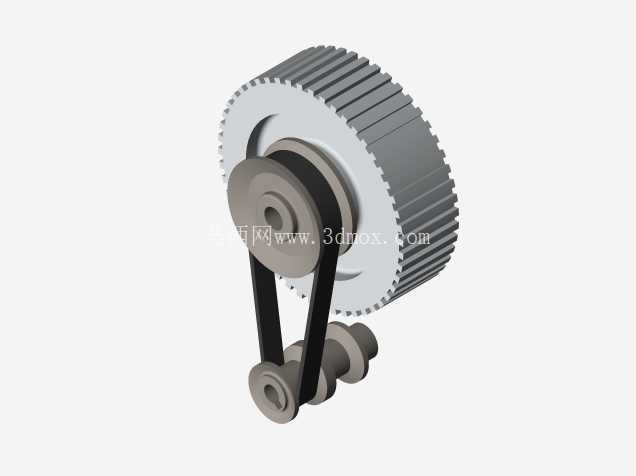

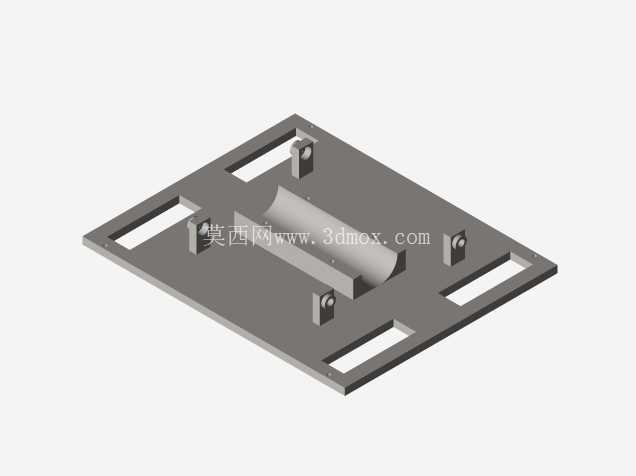

　　设计过程中优先考虑了安装边界的适配性，箱体整体采用方正的矩形外形，底部预留了四个沉头安装孔，可直接通过内六角螺栓固定在机器人本体的安装基座上，输入轴端可直接对接伺服电机的输出轴，无需额外加装联轴器转接，输出轴端采用标准的平键连接结构，可适配不同规格的机械臂连接法兰、末端执行器转接件，减少用户二次开发的适配工作量。齿轮参数选择上，所有齿轮均采用渐开线圆柱直齿设计，模数根据传动扭矩需求匹配，齿面经过高频淬火处理提升表面硬度，保证长期满负载运行下的齿面耐磨性能，齿轮啮合侧隙控制在0.05-0.1mm之间，既避免热胀冷缩出现卡滞，也保证传动回程误差在可控范围内，满足机器人关节定位精度的要求。

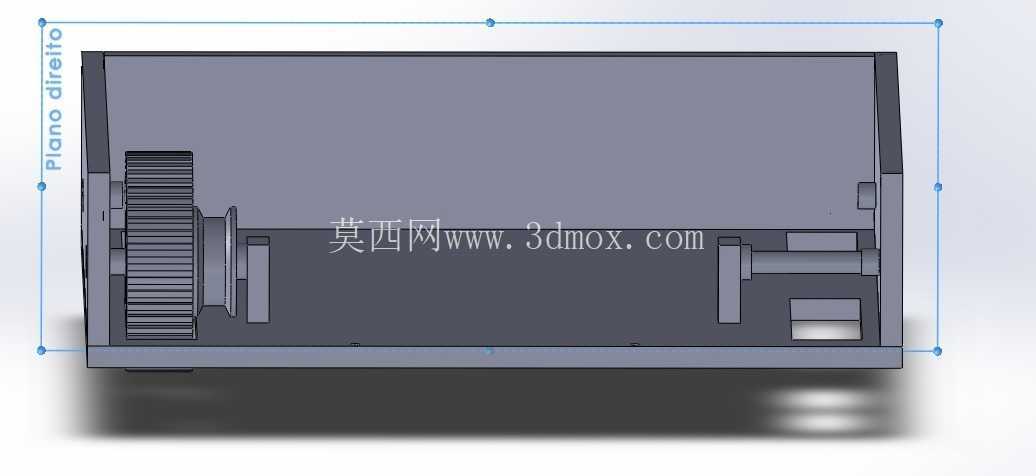

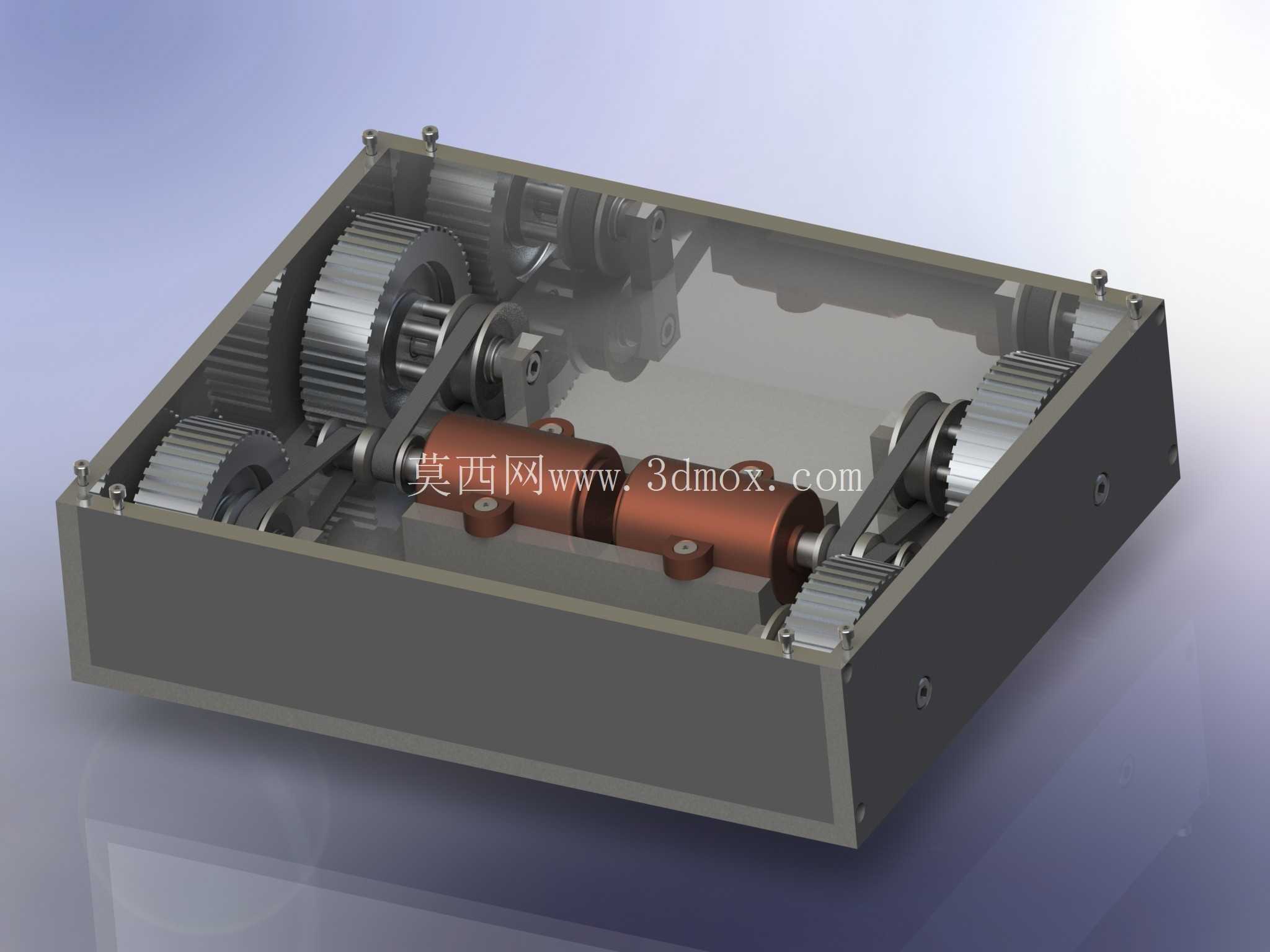

　　箱体上盖采用透明可视化设计，日常运行时可直接观察内部齿轮的啮合状态、润滑脂的存量情况，无需拆开上盖即可完成日常巡检，降低运维的工作量，上盖与箱体之间通过周向均匀分布的内六角螺栓紧固，接合面加装密封胶条，避免润滑脂渗漏同时阻挡外部粉尘进入传动腔内部。在实际应用场景中，这套结构可作为小型六轴机器人的腰部旋转动力单元、SCARA机器人的大臂摆动动力单元使用，也可集成到小型AGV小车的驱动轮组中作为减速传动模块，其紧凑的外形尺寸能够在有限的安装空间内提供足够的传动扭矩，方正的外形也方便在设备框架内进行布局固定，不需要额外设计复杂的安装转接支架。

　　设计时还充分考虑了润滑维护的便利性，箱体侧壁预留了注油孔，日常补充润滑脂时不需要拆开箱体，直接通过注油嘴即可将润滑脂注入传动腔内部，底部预留了排油孔，长期运行后更换润滑脂时可直接打开排油孔塞排出废脂，简化维护操作流程。整套传动结构的传动比经过精准计算，可匹配常用的200W、400W伺服电机的输出转速，将电机的高转速低扭矩输出转换为低转速高扭矩的动力输出，满足机器人关节带载运行的扭矩需求，同时齿轮传动的高效率特性也能减少动力损耗，提升机器人运行时的能效表现。
