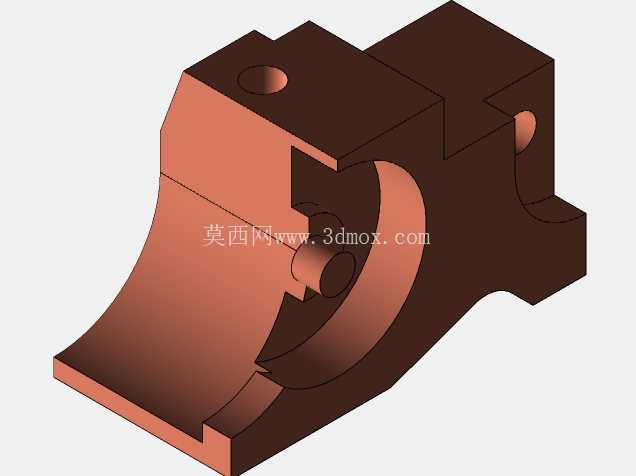

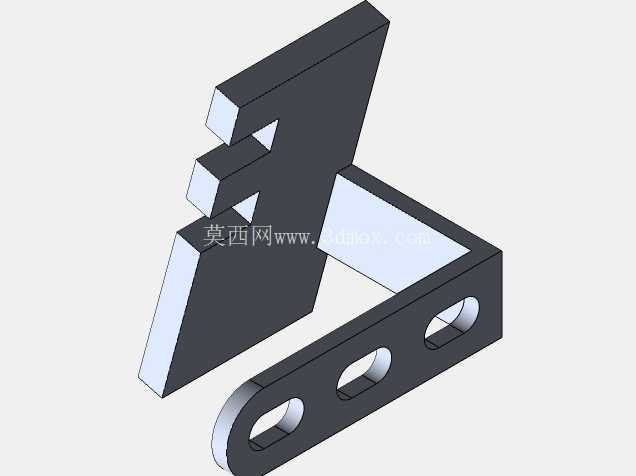

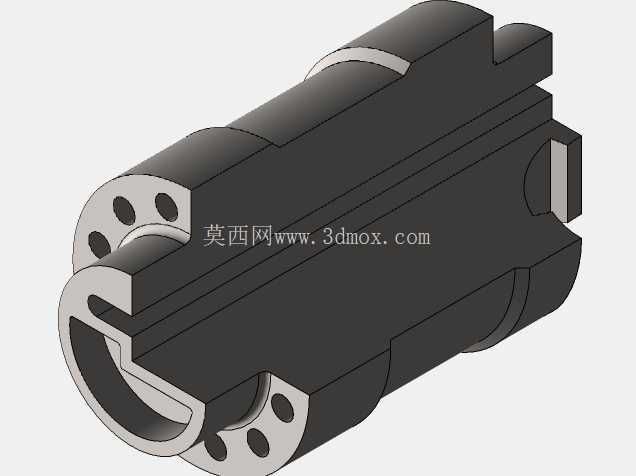

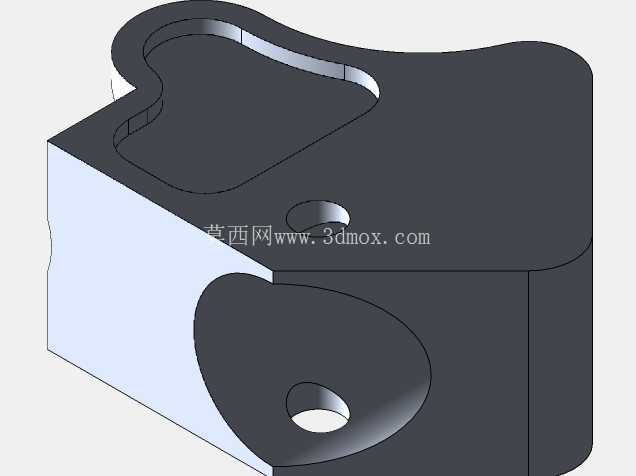

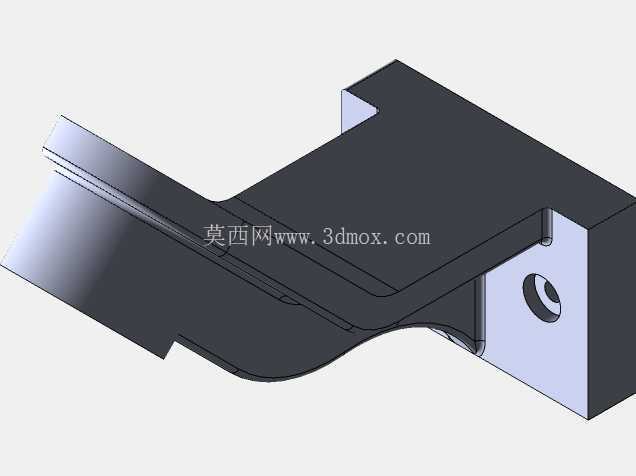

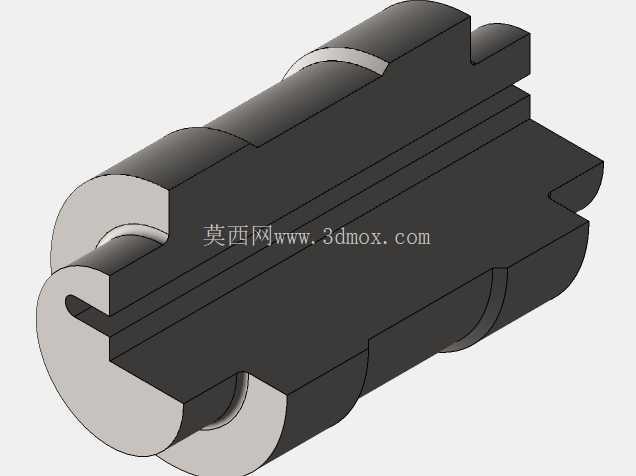

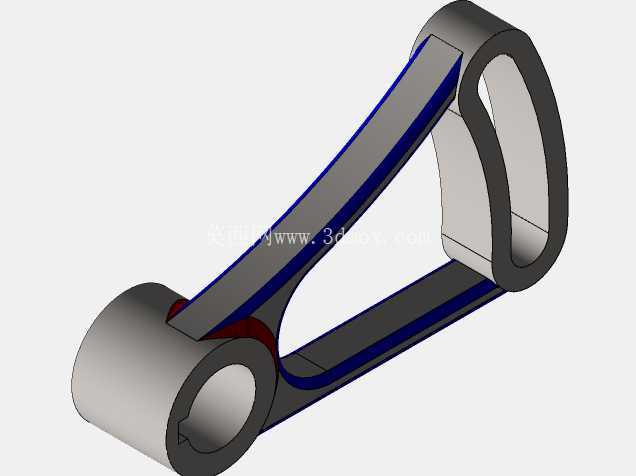

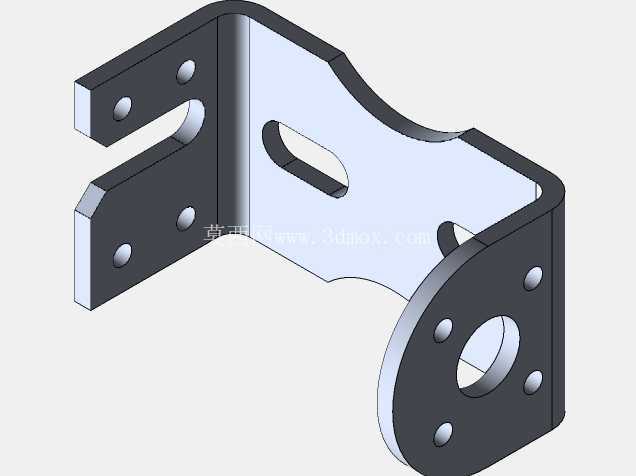

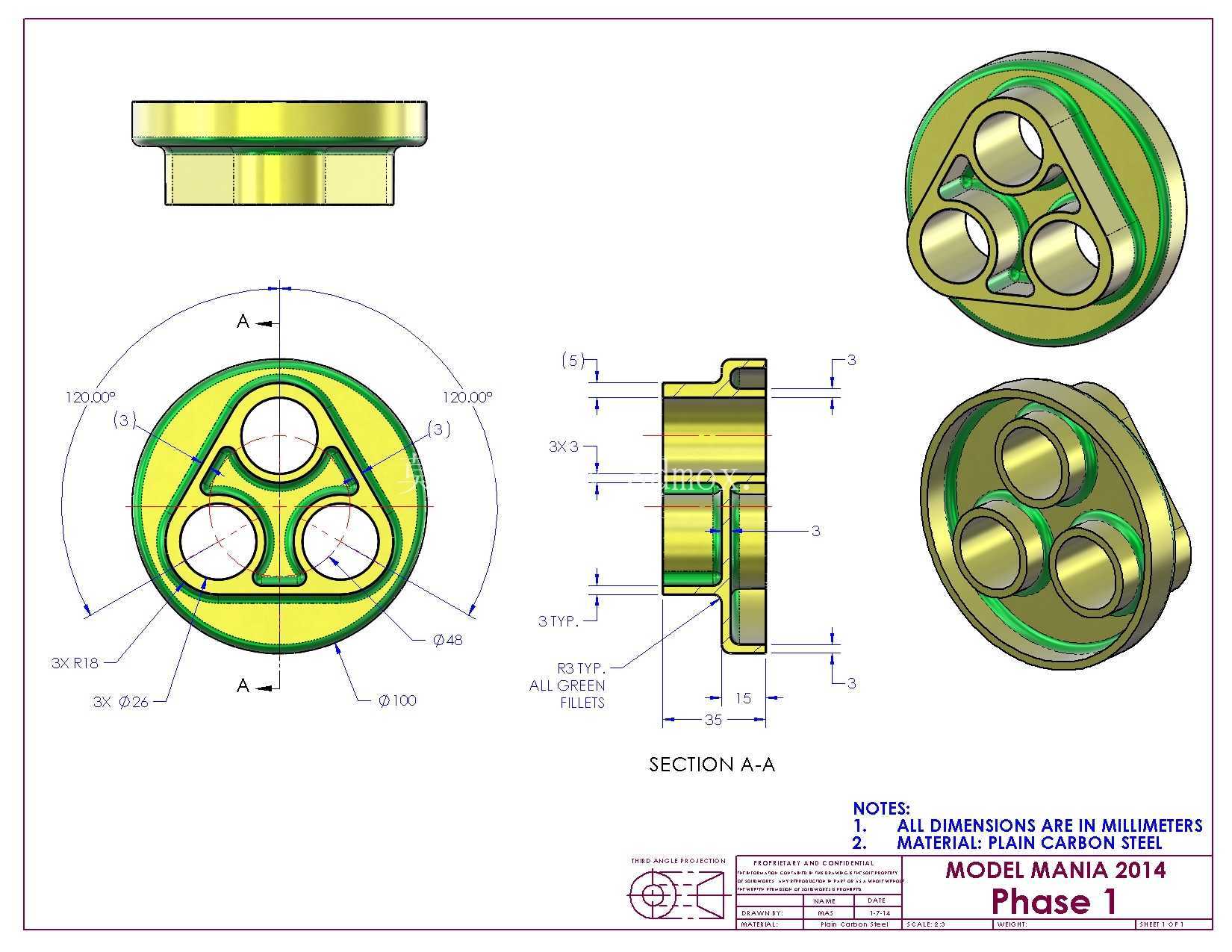

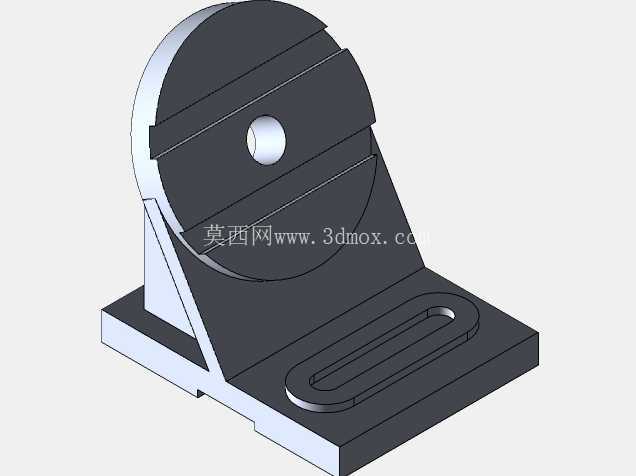

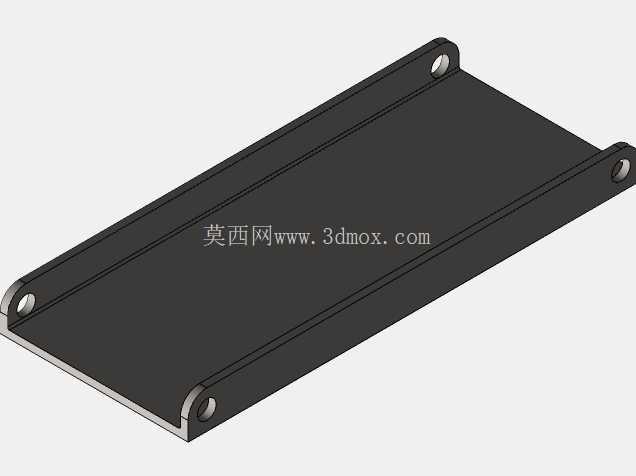

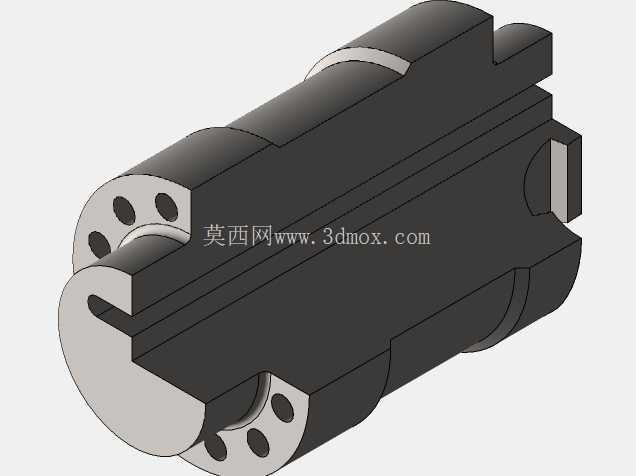

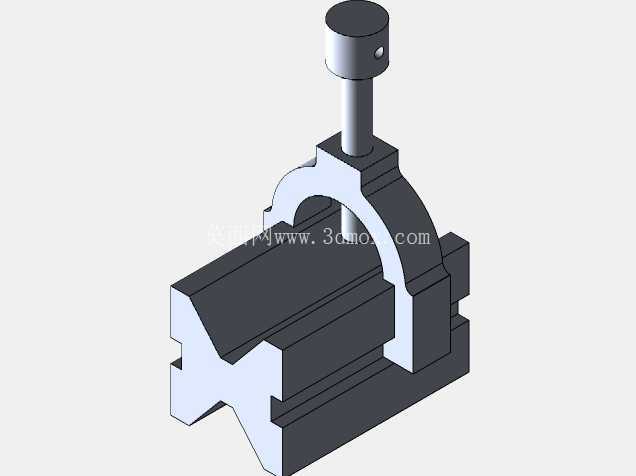

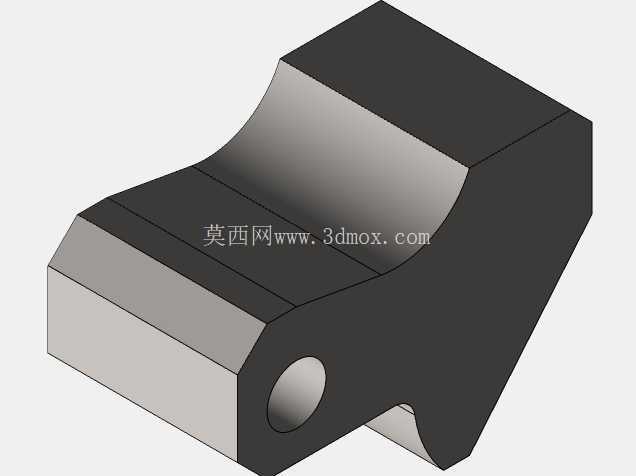

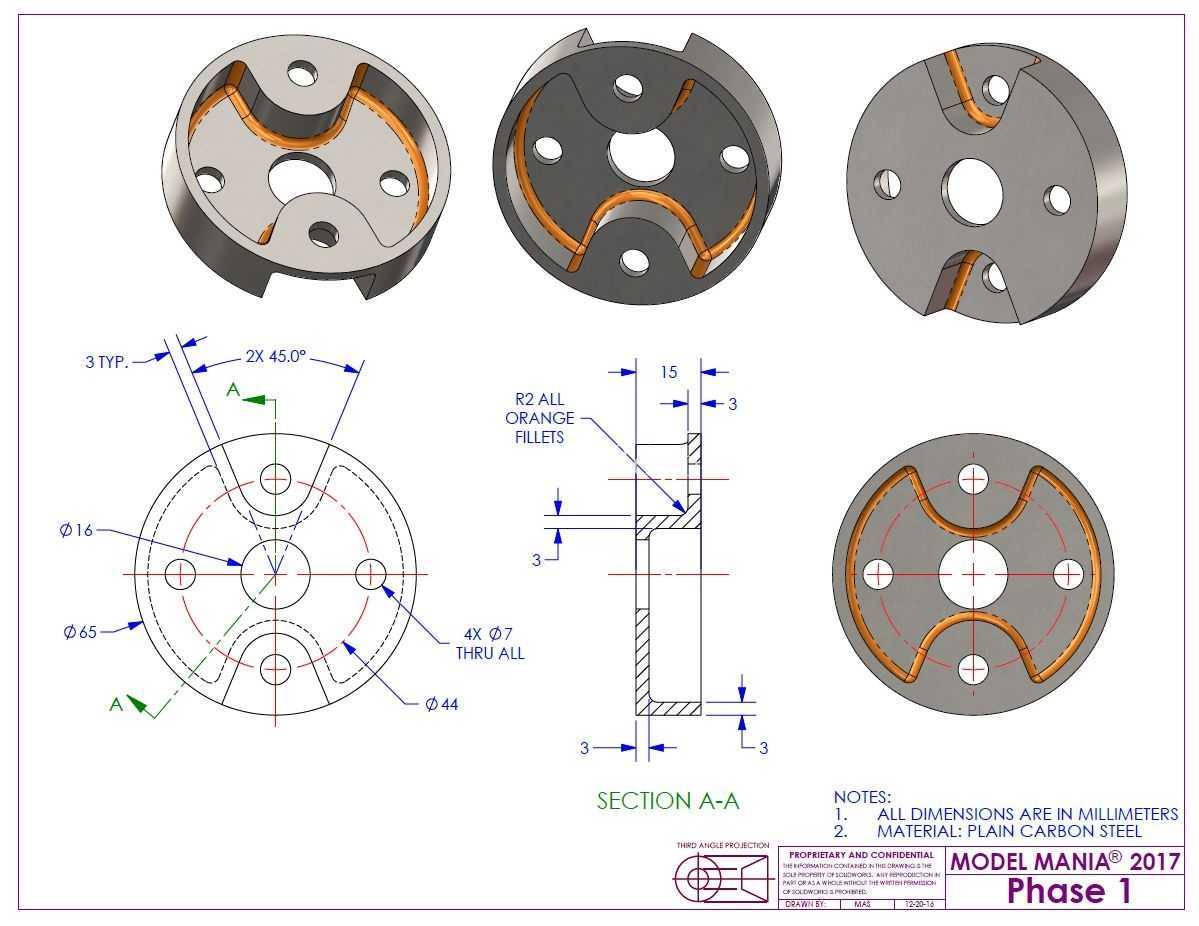

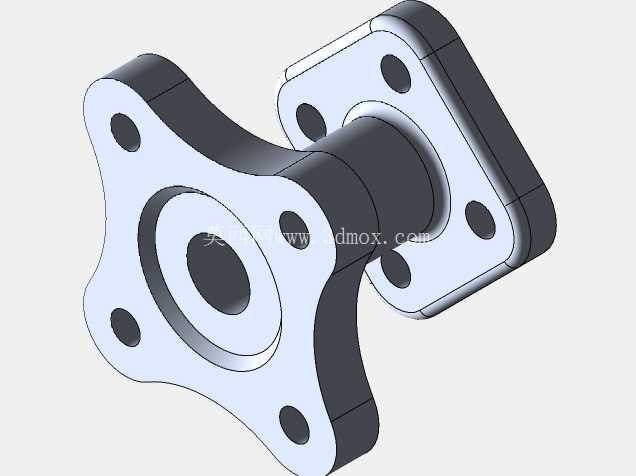

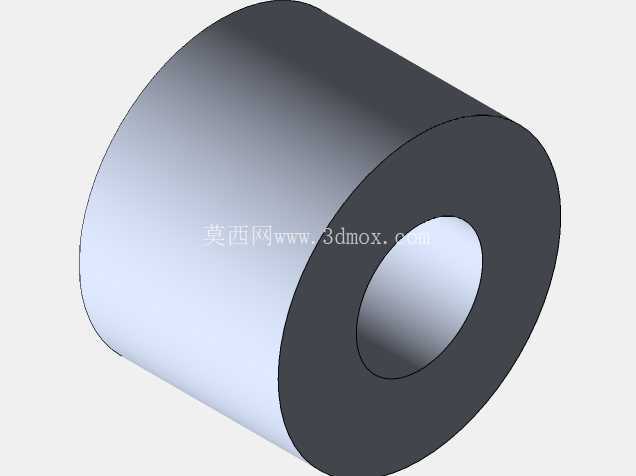

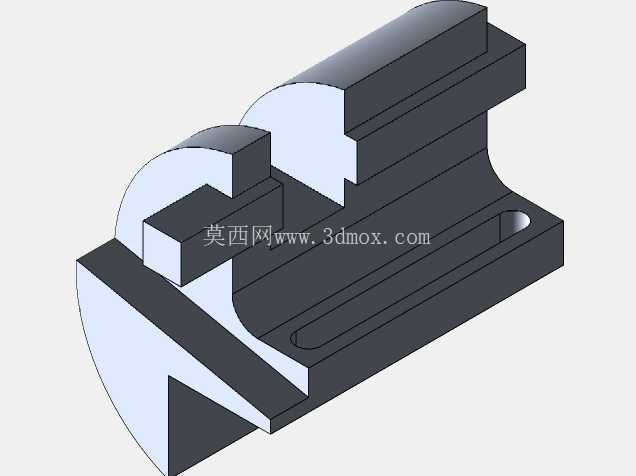

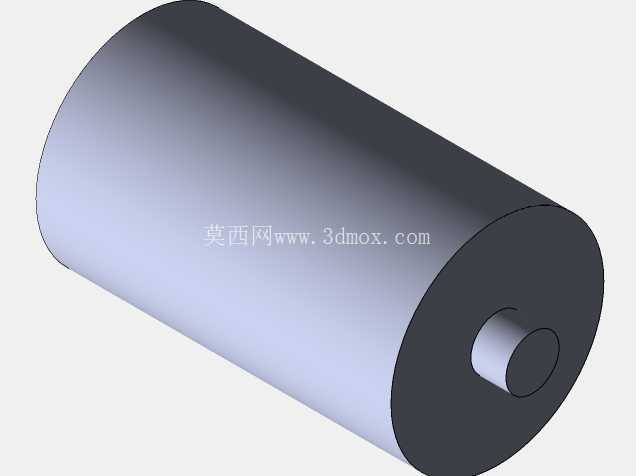

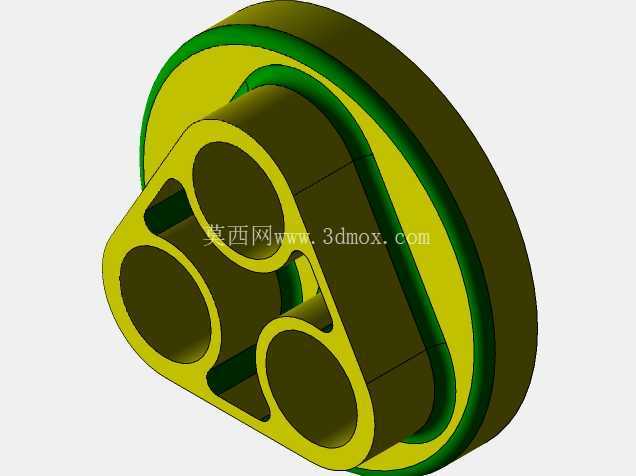

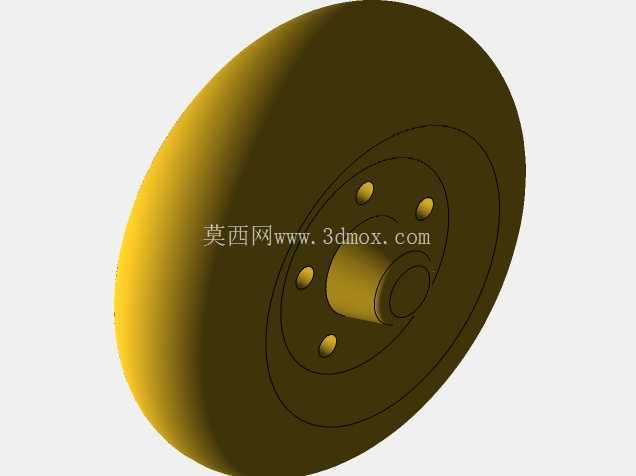

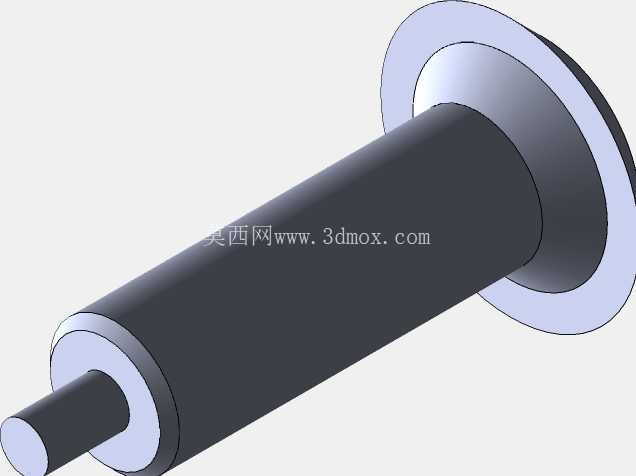

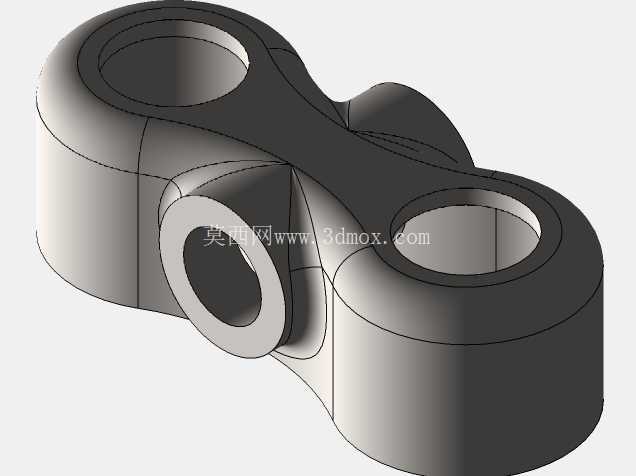

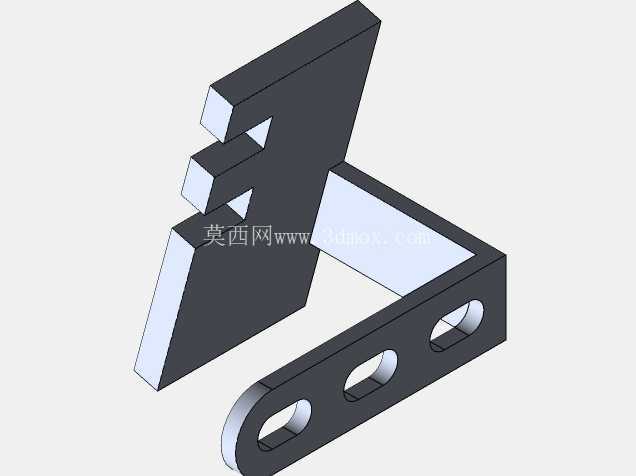

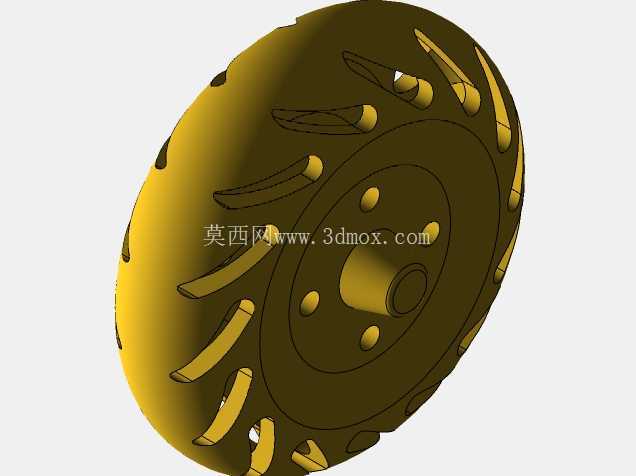

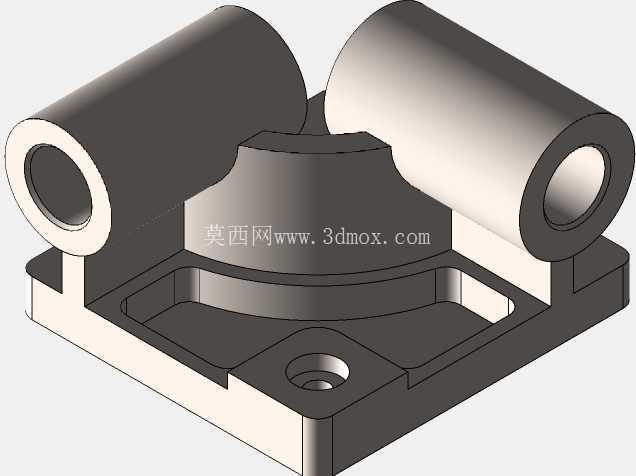

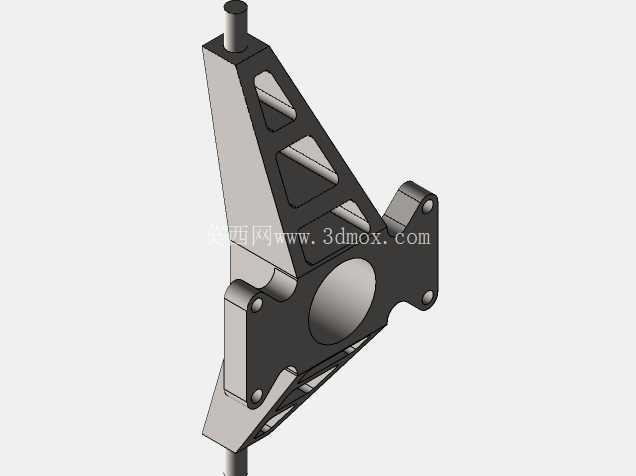

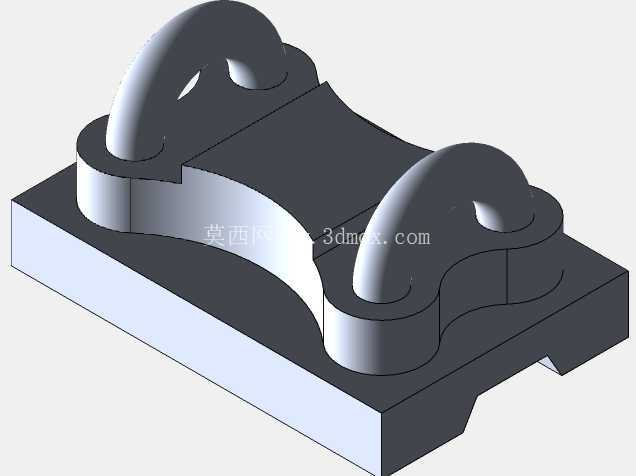

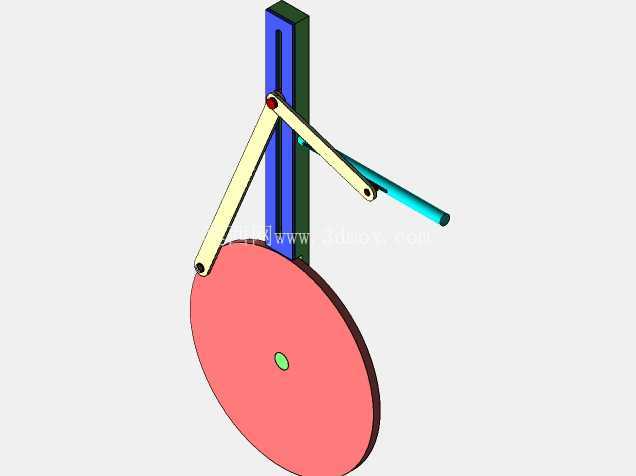

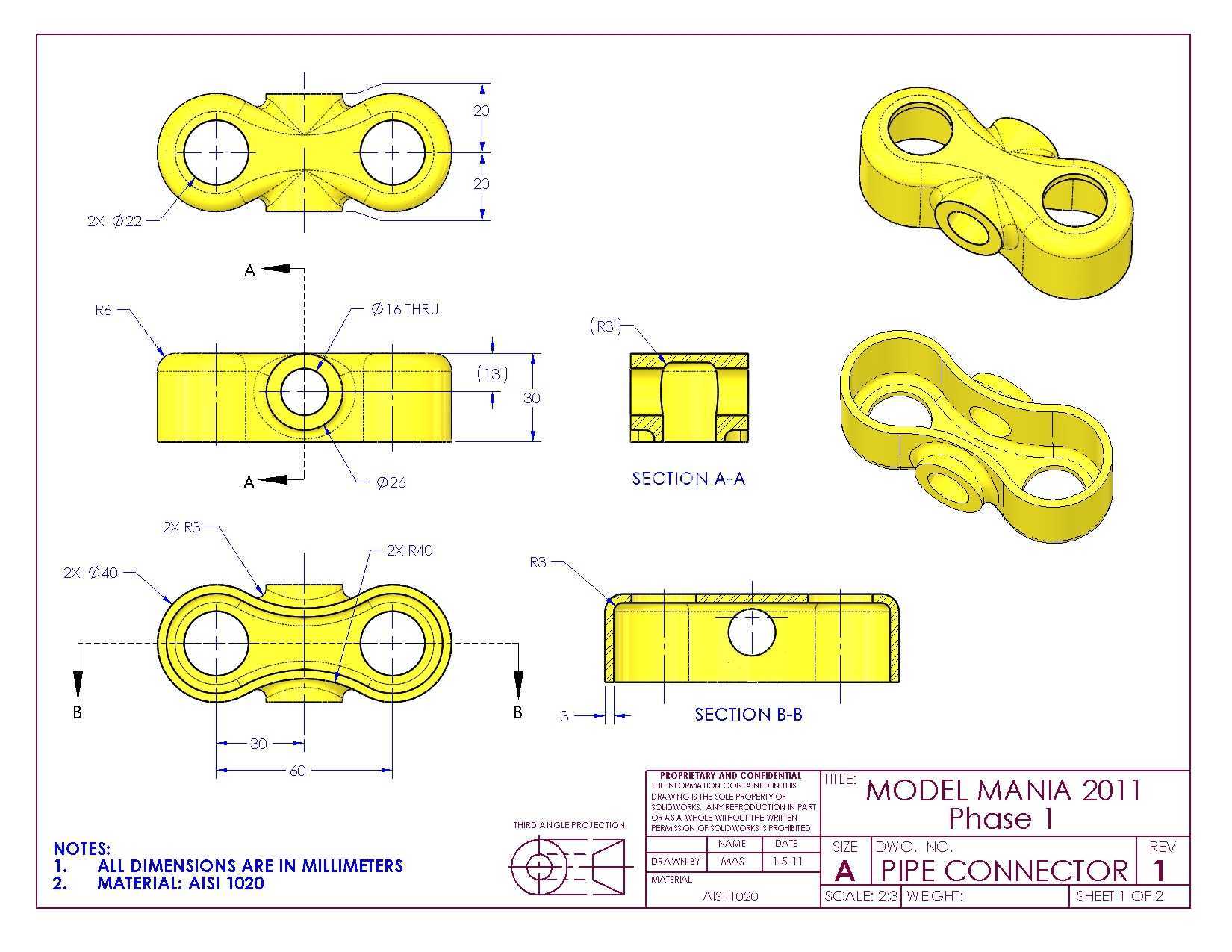

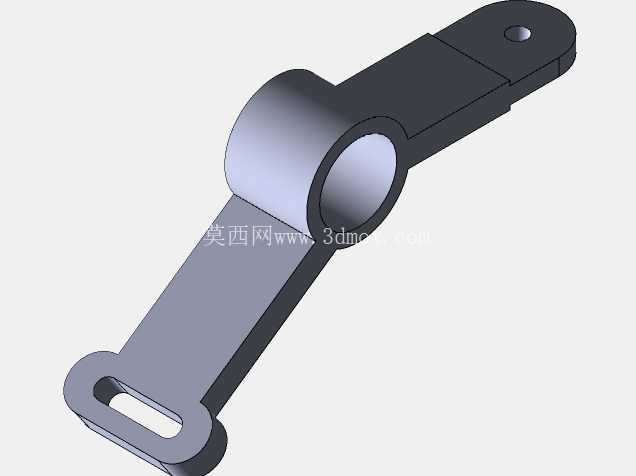

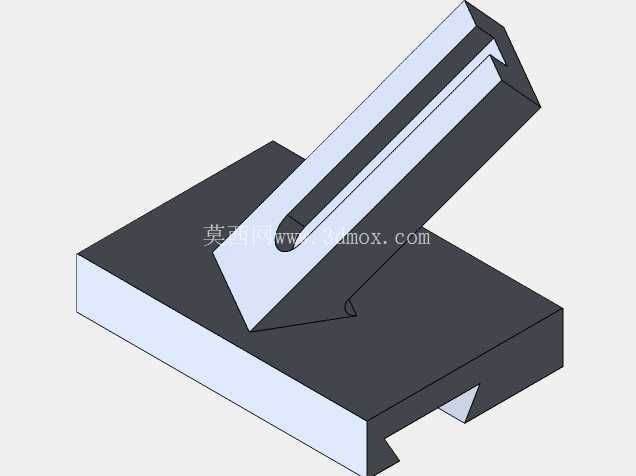

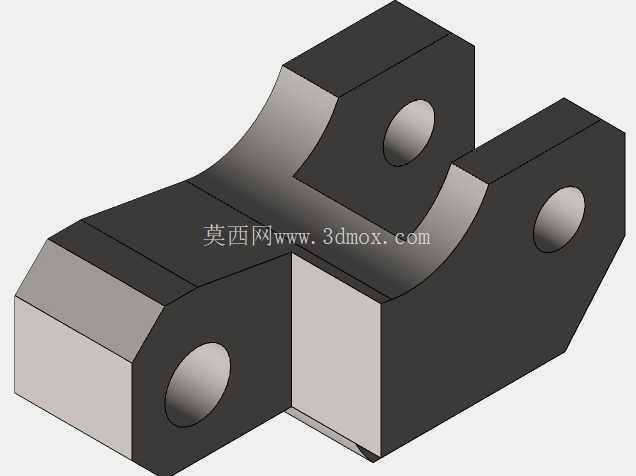

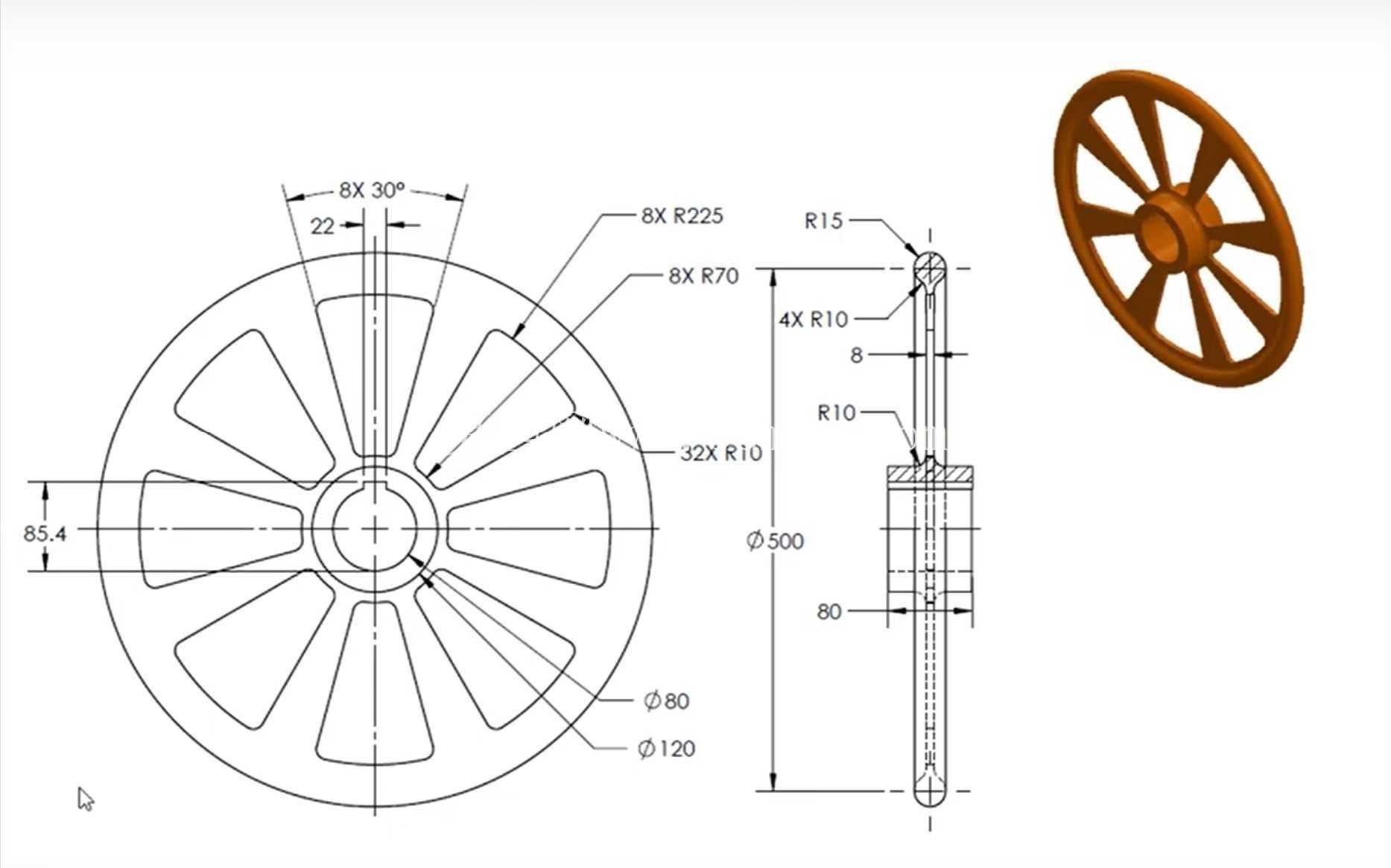

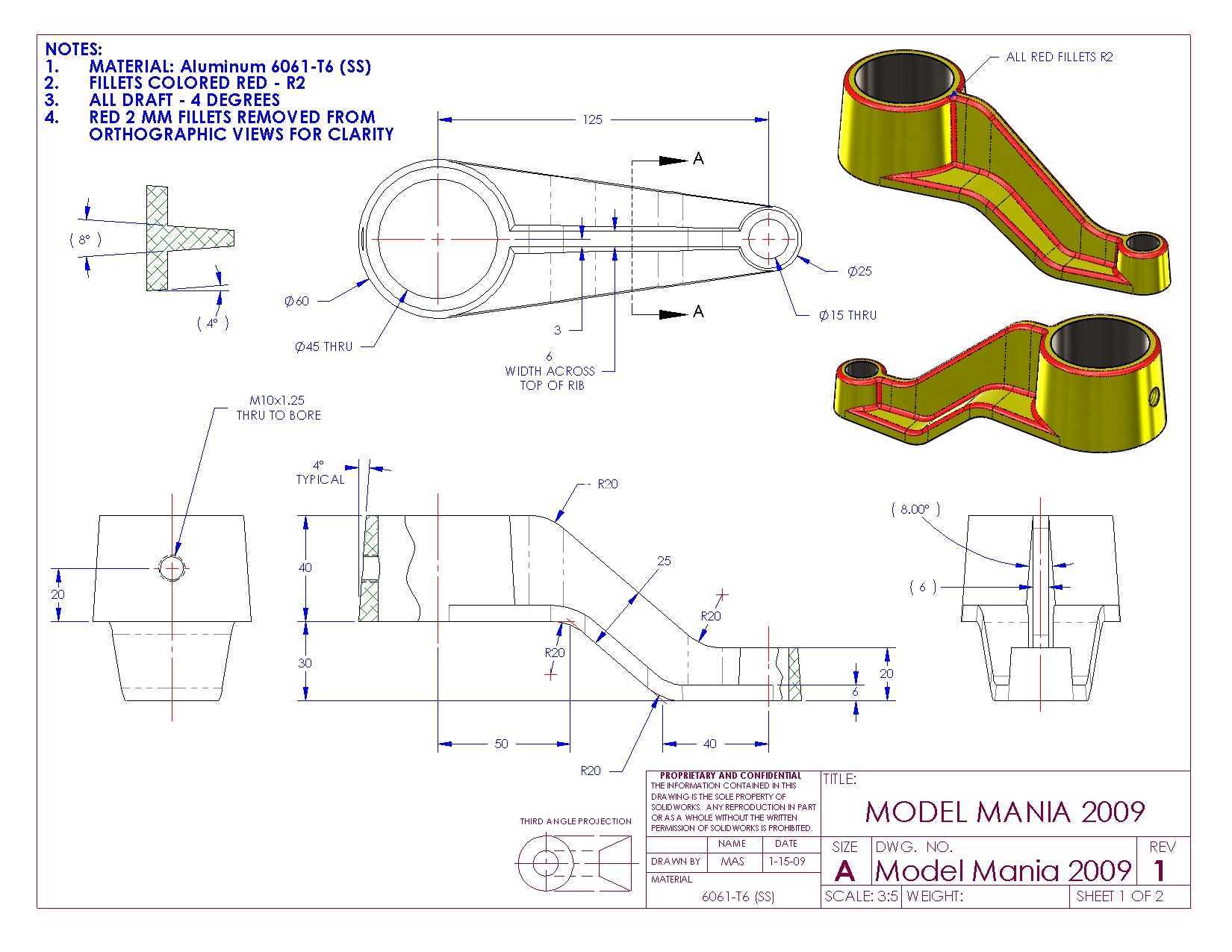

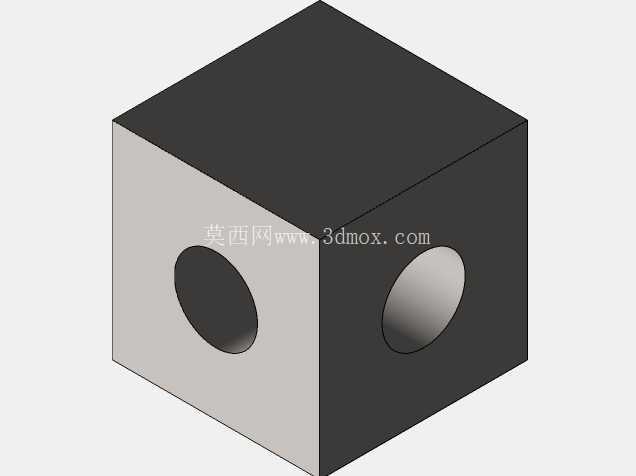

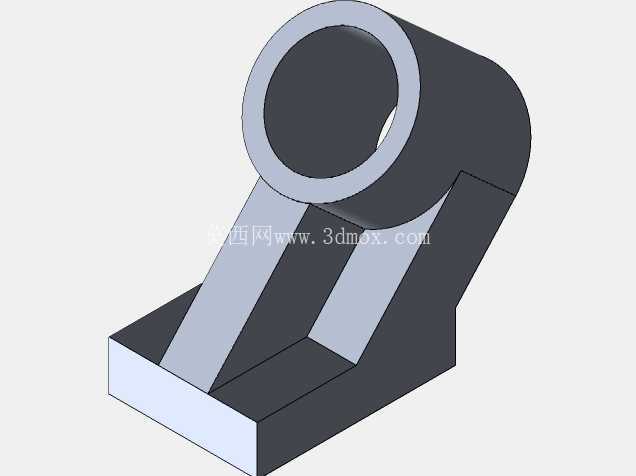

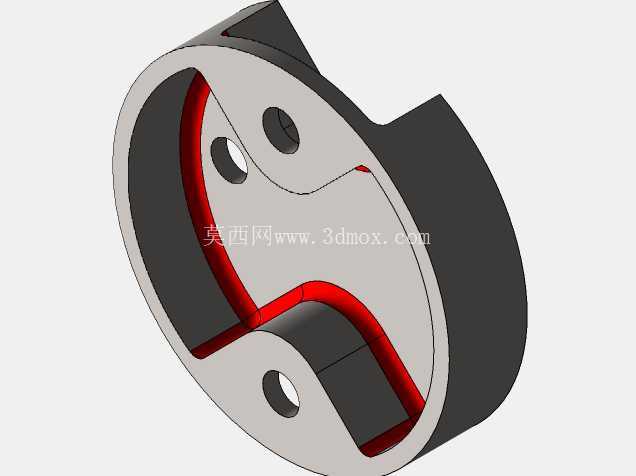

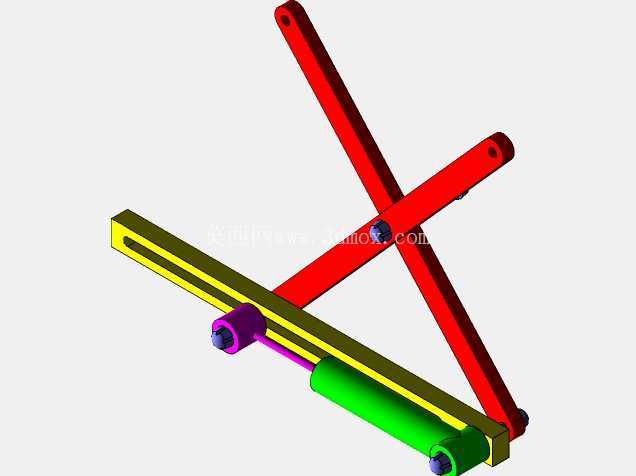

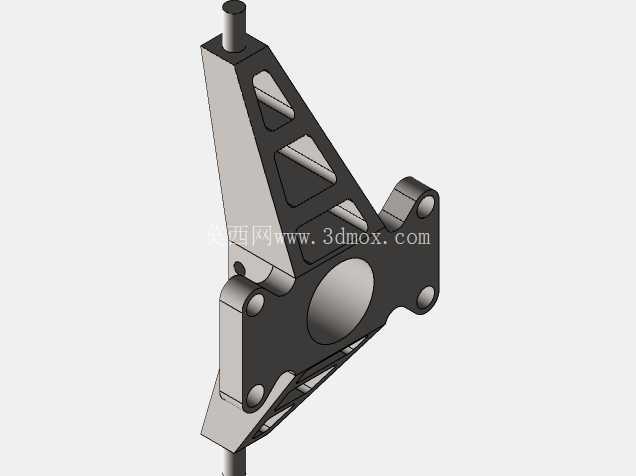

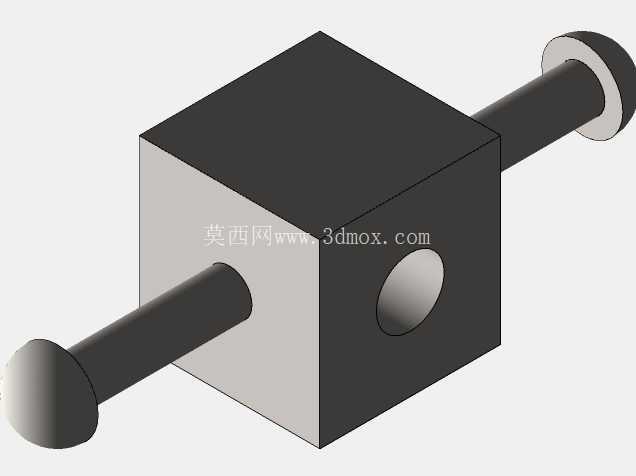

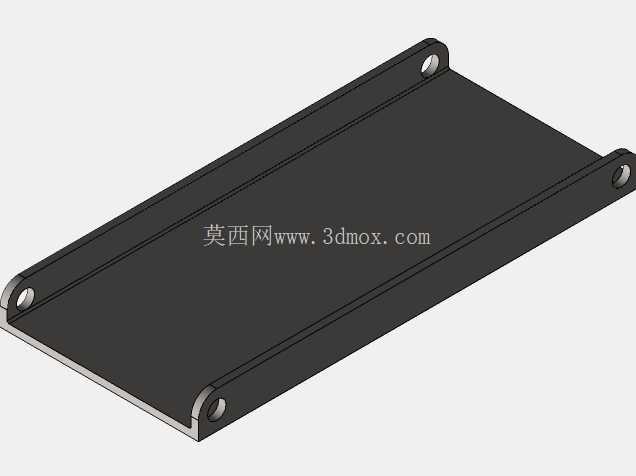

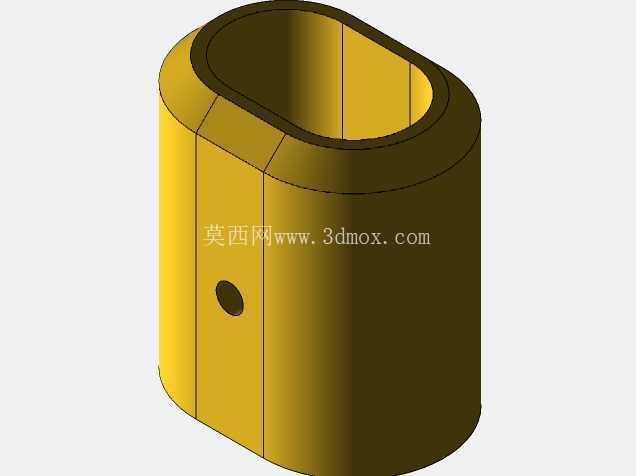

这款轴套类零件是面向机械设计能力考核的典型实训载体,在日常的机械结构设计能力验证场景中,这类零件常被用来考察建模者对回转体特征、切除特征、阵列特征、配合基准的综合把控能力,很多刚接触三维结构设计的从业者,在从基础命令学习过渡到实际工程零件建模的阶段,都会通过这类零件的建模练习来夯实建模逻辑,避免出现特征顺序混乱、基准选择错误、配合面公差预留不当等常见问题。从实际工业场景来看,这类带周向安装孔、侧向定位槽的轴套结构,常应用在中小型传动设备的转轴支撑部位、气动执行元件的导向衬套部位、小型动力传输机构的连接定位部位,承担转轴径向支撑、周向传动定位、相邻部件轴向限位的作用,和普通光滑轴套不同的是,这类带异形槽和多孔结构的轴套,不需要额外加装定位键或者紧定螺钉,依靠自身的结构特征就能实现和相邻部件的卡接定位,能有效减少装配环节的零件数量,降低小型设备的整体装配复杂度。从设计思路层面来看,这类零件的建模核心是先确立主回转轴线作为全局设计基准,所有的外圆台阶、内孔型腔都要围绕这条主轴线做同轴度约束,周向分布的安装孔采用圆周阵列方式生成,阵列的角度基准要和侧向定位槽的对称面保持固定角度关系,避免后续装配时出现定位干涉;零件端部的异形卡槽在设计时要充分考虑和对接部件的配合间隙,卡槽的侧壁要做微小的拔模斜度处理,既方便装配时的导向导入,也能避免长期往复运动后出现卡滞问题。

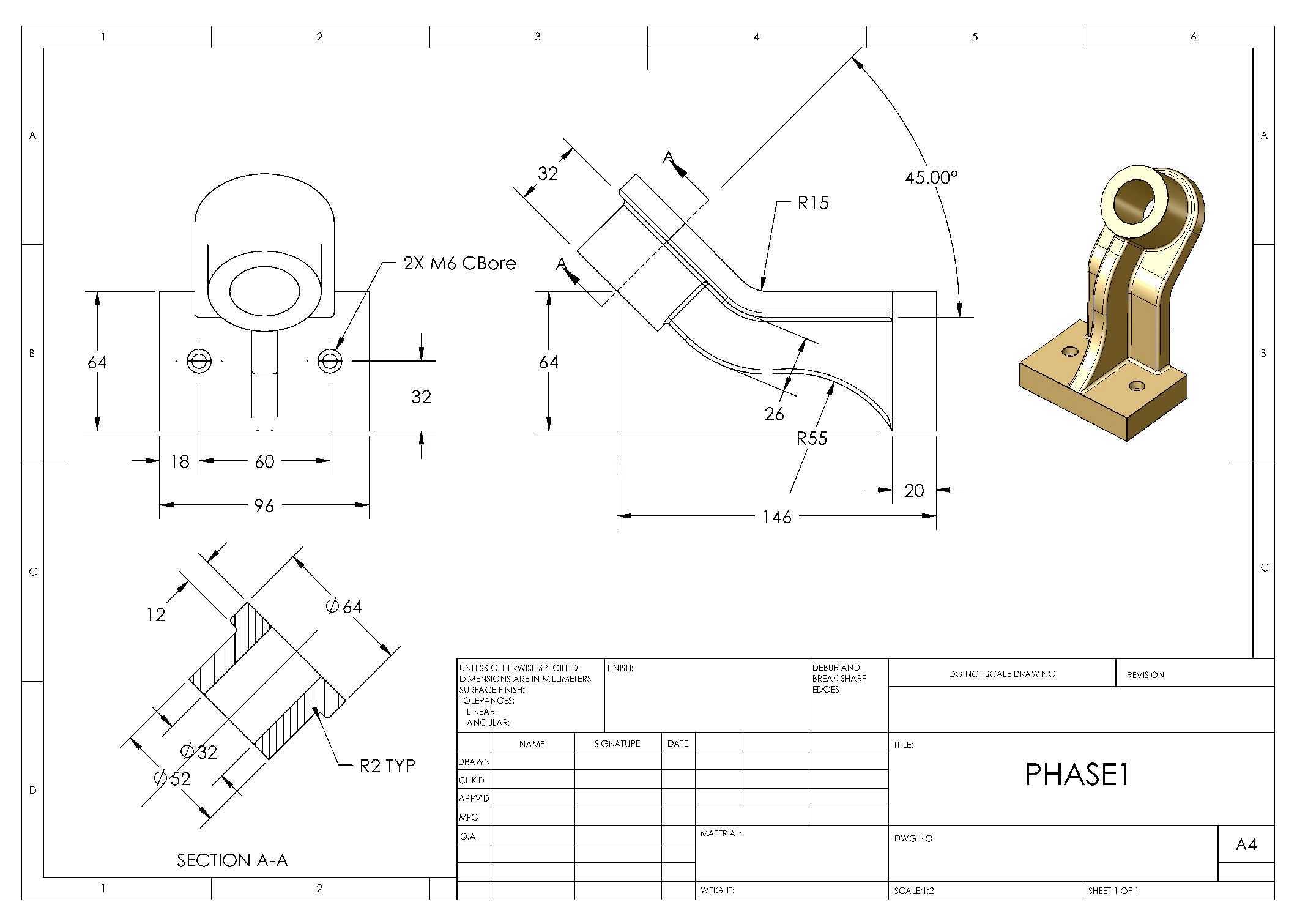

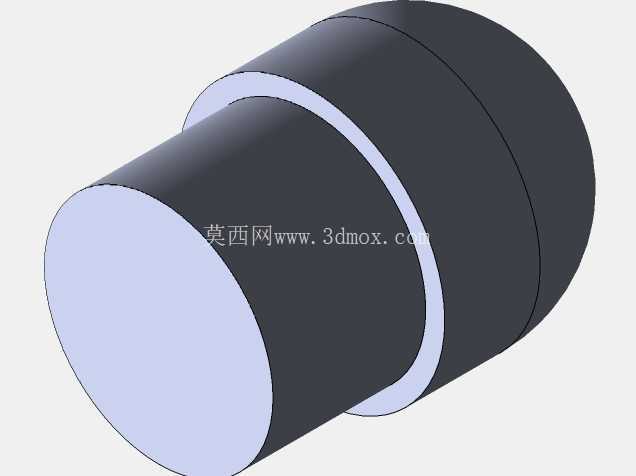

从外形尺寸与安装边界来看,这类零件的主体为回转结构,最大外圆直径要和安装座的内孔尺寸保持过渡配合公差,周向安装孔的中心圆直径要和安装座上的螺栓孔位完全匹配,安装孔的深度要控制在不打穿内孔型腔的范围内,避免工作过程中粉尘、润滑脂从孔位泄漏;侧向定位槽的宽度尺寸要和对接部件的卡接凸台保持间隙配合,槽的深度要满足传动扭矩所需的接触面积要求,避免负载过大时出现槽口崩裂的问题;零件的总长度要匹配安装腔的轴向空间,两端的外圆倒角要符合装配导入的工艺要求,内孔的粗糙度要求要根据支撑转轴的转速来确定,高转速工况下内孔表面需要预留研磨加工余量,低转速工况下可以适当降低表面精度要求来控制加工成本。
很多建模初学者在练习这类零件时,容易忽略特征建模的顺序逻辑,比如先做阵列孔再做外圆台阶,导致后续修改外圆尺寸时阵列特征出现参考丢失的报错,还有的设计者在做侧向切除特征时没有选择正确的对称基准,导致零件的对称度出现偏差,后续装配时无法和对接部件正常卡合,这类问题也是CSWA这类基础能力考核中重点考察的细节点,通过这类零件的反复练习,建模者能养成先定基准、再做主体特征、最后做细节切除和阵列的良好建模习惯,把建模逻辑和实际加工工艺、装配要求结合起来,而不是单纯堆砌特征命令。
在实际的工业应用中,这类轴套零件的材质常根据使用工况选择,普通轻载传动场景下可以选用尼龙或者POM材质,依靠材质自身的自润滑特性减少转轴的磨损,有一定负载要求的场景下会选用铝合金做硬质阳极氧化处理,兼顾轻量化和耐磨性能,重载工况下则会选用轴承钢做淬火处理,满足长期高负载运转的强度要求,不同材质选择下,零件的壁厚、孔边距设计也会做对应调整,比如塑料材质的零件孔边距要适当放大,避免注塑成型时出现缩痕,金属材质的零件则可以在满足强度要求的前提下适当缩小壁厚,控制零件整体重量。
