日用乳液瓶泵芯结构三维设计作品

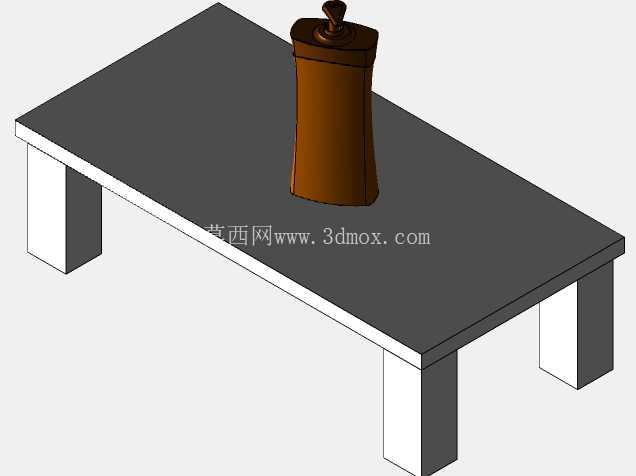

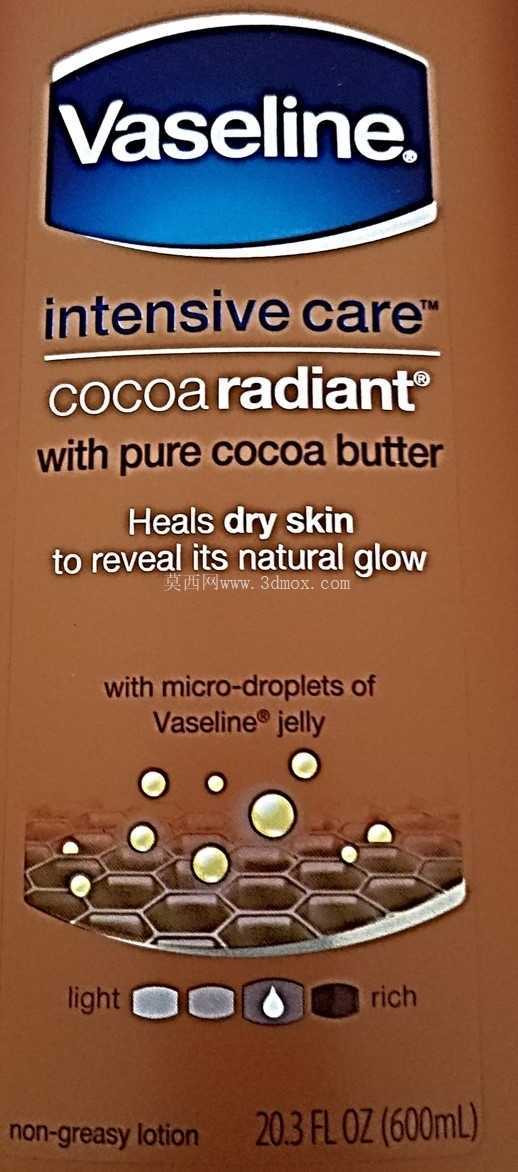

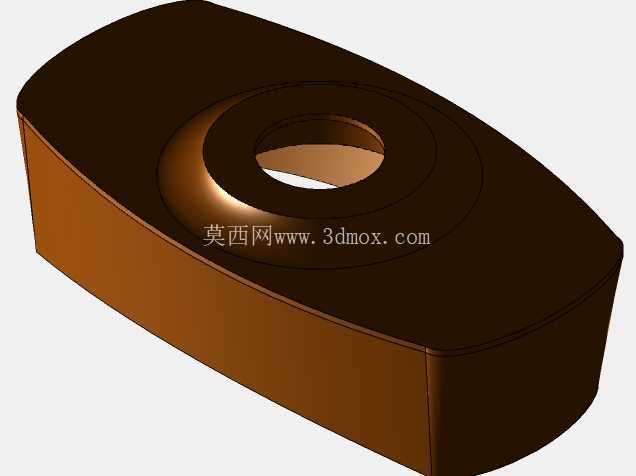

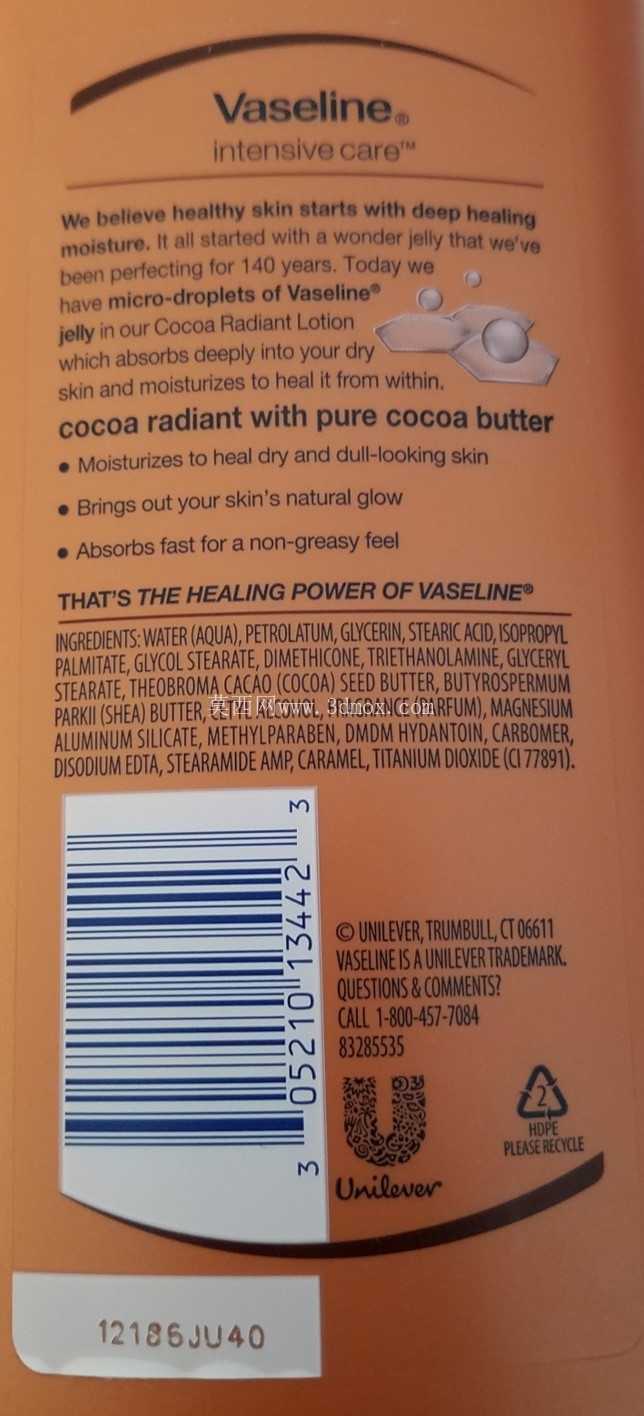

　　日常接触的按压式乳液瓶，核心功能实现全靠内置的这套泵芯结构，很多人只觉得按压出液是很简单的操作，实则这套结构整合了气压差形成、流体单向导通、行程复位、密封防漏多个功能模块，是小型流体泵送结构在民用消费品领域的典型应用。这类结构广泛适配护肤乳液、洗手液、沐浴露、厨房清洁洗剂等各类低粘度流体的日常取用场景，相比敞口倾倒的容器，能精准控制单次出液量，避免取用过程中的液体洒漏与二次污染，同时密封结构能减少内容物与空气的长时间接触，延缓内容物氧化变质的速度。

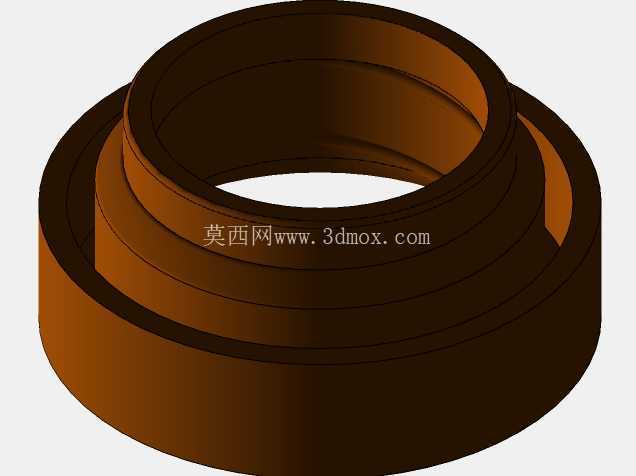

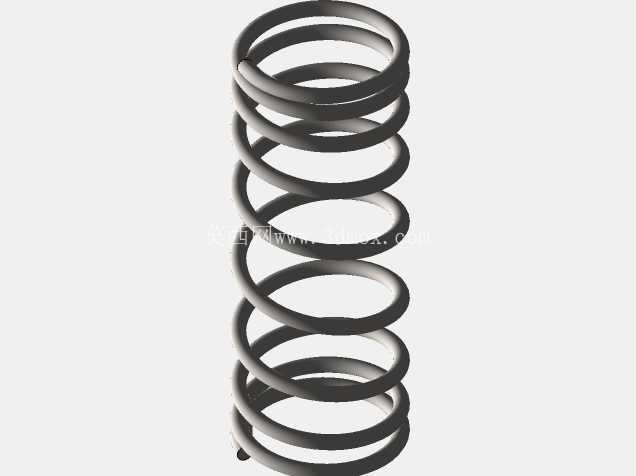

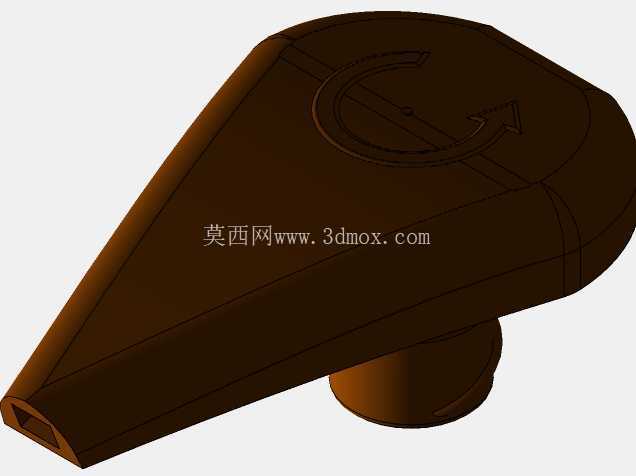

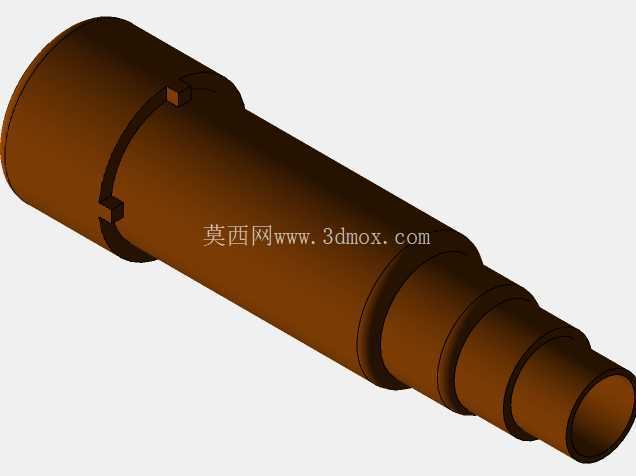

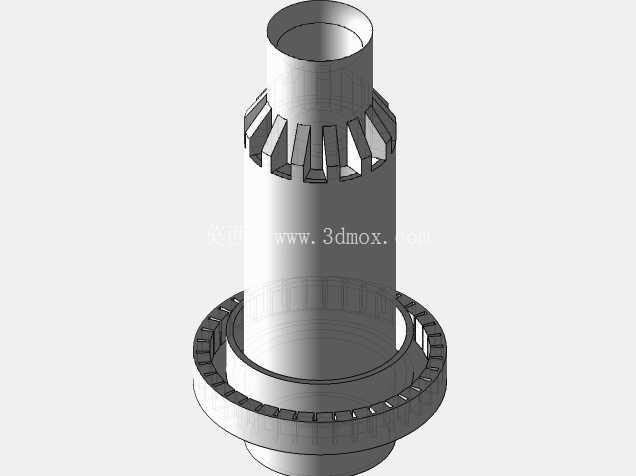

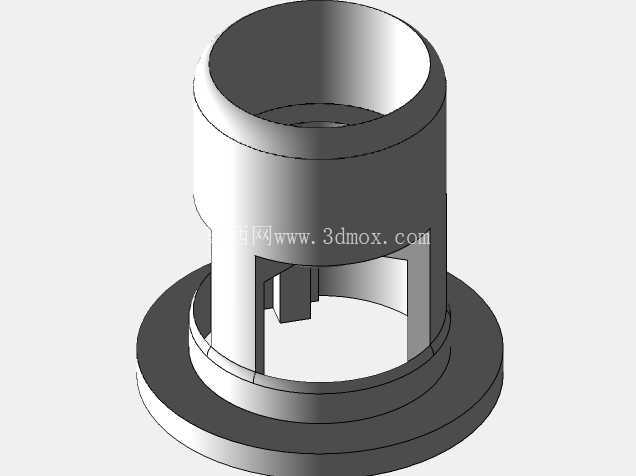

　　从结构设计逻辑来看，这套泵芯没有参考现成的标准蓝图，所有尺寸都来自实物逆向测绘拆解，首先要理清的是内部流道的走向：按压头连接的出液通道与主筒体内部连通，筒体下部设置单向阀结构，当按压上部压头时，筒体内腔体积缩小，内部压力升高，下部进液口的单向阀闭合，筒体内的流体顺着上部通道从压头出口流出；当松开压头时，内置的复位弹簧带动压头回升，筒体内腔体积增大形成负压，下部进液阀打开，瓶内的流体在大气压作用下被压入筒体内腔，完成一次储液过程，等待下一次按压出液。外形尺寸方面，这套泵芯整体为同轴回转体结构，上部出液连接段直径适配常规按压头的安装孔径，中部带齿状结构的区域是压头行程的限位与防滑结构，避免按压过程中压头出现周向转动，下部带卡槽的法兰盘是与瓶口的安装配合面，法兰盘的外径尺寸匹配对应规格的瓶口螺纹内径，安装时法兰盘卡入瓶口的限位台阶，通过外旋瓶盖完成整体固定，安装边界需要保证法兰盘与瓶口端面的同轴度，避免安装偏斜导致的密封失效漏液。结构设计过程中需要重点考量几个核心点：一是各滑动配合面的间隙控制，间隙过大会导致气压泄漏，无法形成足够的负压完成吸液，间隙过小则会增大按压阻力，影响使用手感；二是复位弹簧的弹力匹配，弹力过大需要更大的按压力度，用户使用体验差，弹力过小则压头复位速度慢，无法在松开后快速完成吸液储液；三是各密封位置的压缩量控制，密封件压缩量不足会出现漏液、漏气问题，压缩量过大则会增大滑动摩擦力，同时加速密封件的老化磨损，缩短产品使用寿命。

　　另外中部的齿状结构除了防滑限位作用，还能在压头下压到最低位置时，与下部法兰结构形成行程硬限位，避免过度按压导致内部结构件变形损坏；下部法兰盘上的周向卡槽是与瓶口防转结构的配合位，避免泵芯整体在瓶内跟随压头转动，导致内部流道错位。这类小型泵送结构虽然尺寸不大，但是集成了机械结构里的密封、弹性复位、单向导通、行程限位多个典型设计要素，做逆向建模的时候不能只照着外形画曲面，必须把每个零件的配合关系、功能逻辑理清楚，否则建出来的模型只是外形相似，无法还原实际的功能动作，也没法用于后续的结构验证或者开模参考。

　　建模过程中要优先保证各配合面的尺寸精度，比如滑动配合段的圆柱度、密封槽的宽度与深度、法兰安装面的平面度，这些尺寸直接影响最终产品的功能实现，外观曲面的顺滑度反而要为功能尺寸让步，毕竟这类结构件是内置在瓶内的功能件，外观要求远低于功能要求。实际生产中这类泵芯大多采用PP塑料注塑成型，建模时还要考虑注塑工艺的拔模角度、壁厚均匀性，避免出现注塑缩痕、填充不满的问题，比如筒体部分的壁厚要控制在均匀范围内，筋位的厚度不能超过主壁厚的三分之二，防止注塑冷却过程中出现应力变形，影响后续的装配配合。
