高中工程实训用气动活塞空气炮结构设计

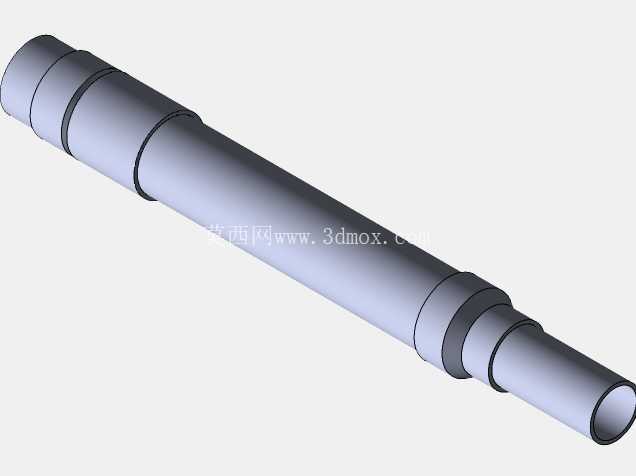

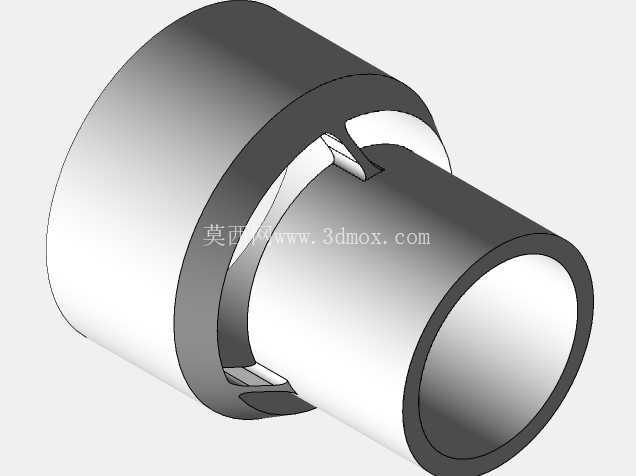

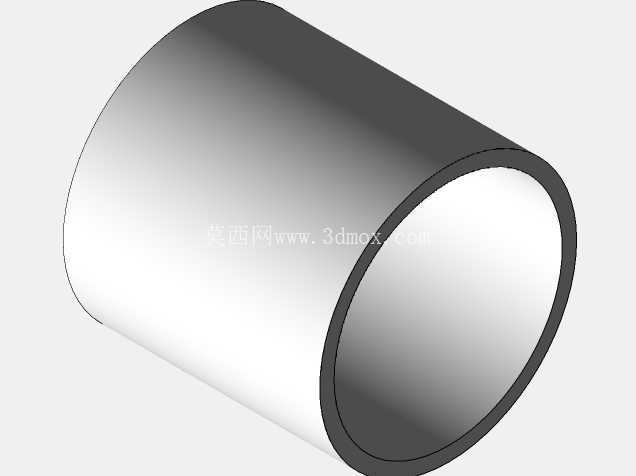

　　这套气动活塞空气炮的结构设计，最初面向高中工程实践课程的项目搭建需求，核心是通过纯机械结构配合气动回路，完成T恤类轻质物料的发射、复位与再装填全流程动作，整套结构没有复杂的电控逻辑，所有动作触发都靠气动压力差与机械限位配合实现，对教学场景下的学生理解气动传动、机械复位逻辑有很强的实操价值。从结构组成来看，核心主体是多级阶梯变径的长筒式炮管结构，不同轴段的直径差分别承担活塞导向、密封限位、气源接口对接、发射口导流的作用，靠近尾端的大直径轴段是活塞的初始容腔，加工时需要严格保证内壁的圆柱度与表面粗糙度，避免活塞运动过程中出现卡滞或者密封漏气的问题，直接影响发射压力的建立效率。

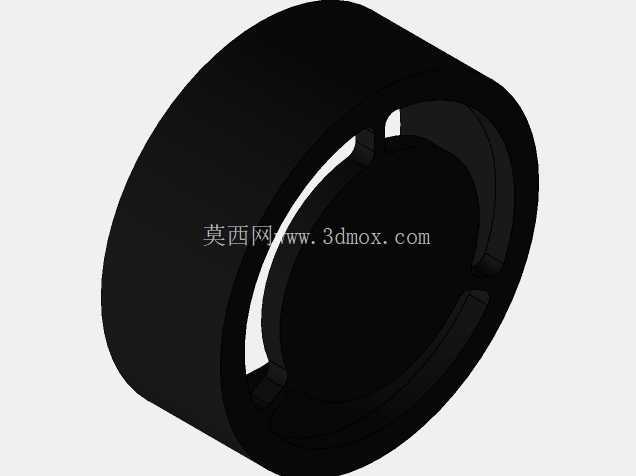

　　中间段的环形凸台结构并非冗余设计，一方面是作为炮管安装时的轴向定位基准，对应安装支架上的限位卡槽，不需要额外做轴向锁紧结构就能限制发射时的后坐位移，另一方面凸台位置预留了密封件的安装槽，活塞运动到该位置时会触发行程泄压，完成发射后的压力释放，为后续复位动作做准备。靠近发射口的小直径轴段做了渐缩式的内径过渡，能够在发射瞬间对气流做加速导流，提升出口处的物料推送初速，同时端口做了倒圆角处理，避免装填T恤衬衫时刮扯布料，影响装填效率。

　　整套结构的安装边界需要重点关注轴向长度尺寸，因为长筒式结构的径向尺寸占比很小，安装时只需要在对应凸台位置设置两个V型支撑块就能完成固定，不需要做全段的支撑结构，减少安装空间占用，径向最大尺寸集中在尾端容腔段，安装时需要预留足够的气源接头安装空间，避免接头与支撑结构产生干涉。设计时特意将活塞的复位行程与装填动作做了机械联动，发射完成后活塞在复位气压的推动下回到尾端初始位置的过程中，会通过连杆结构带动弹匣处的衬衫推送机构，将下一件待发射的衬衫推送到炮口位置，不需要额外设置独立的装填驱动结构，大幅简化了整套装置的零件数量，也降低了教学场景下的组装调试难度。

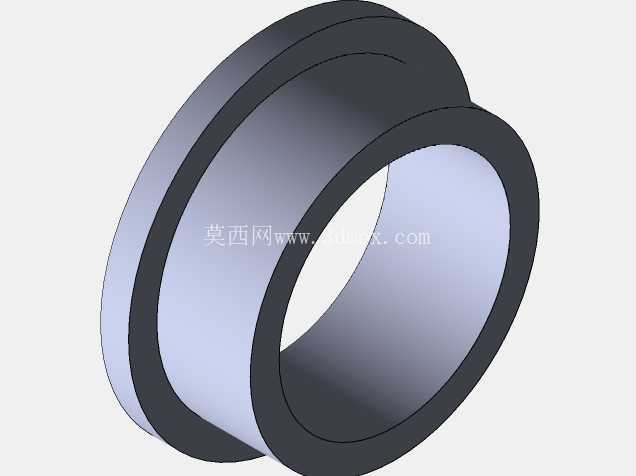

　　活塞本体的密封结构采用了双O型圈的设计，两道密封槽之间预留了润滑脂存储腔，能够在长时间往复运动过程中保持密封面的润滑，减少密封件的磨损，不需要频繁拆解维护，适配教学场景下高频次的反复操作使用需求。炮管各段的连接采用了整体式加工而非分段拼接的设计，避免拼接处的台阶影响活塞运动的顺畅度，同时也减少了接缝处的漏气点，能够更快建立发射所需的工作压力。在实际教学应用场景中，这套结构除了完成T恤发射的演示功能外，还可以作为气动传动、机械结构设计的实操载体，学生可以通过调整气源压力、更换不同重量的活塞、调整发射口内径等方式，测试不同参数下的发射距离、后坐力变化，直观理解气压传动的力传递特性、结构参数对运动效果的影响。后续如果要拓展应用场景，只需要更换发射口的适配接头，调整活塞的行程限位，就可以用来发射其他轻质球状、柱状物料，适配不同的科普展示、活动互动场景的使用需求。整套结构的运动部件没有外露的齿轮、连杆等危险结构，所有动作都在封闭的炮管内部完成，教学使用时的安全性也有足够保障，不需要额外加装复杂的安全防护结构。
