太阳能热气流上升导流塔结构设计

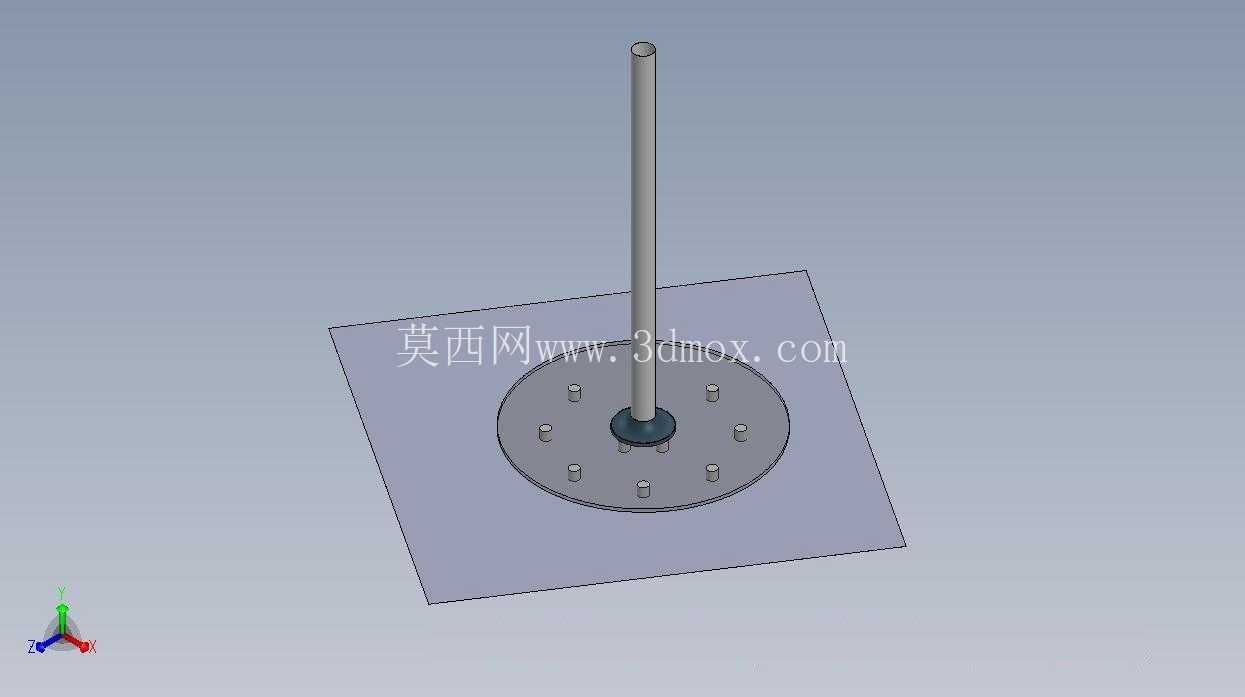

　　在分布式新能源利用、小型太阳能热利用实验场景中，这类上升气流塔是完成热空气导流、动能转化的核心结构部件，不少高校新能源实验台、小型户外太阳能通风装置都会用到同原理的结构。从结构组成来看，整套装置分为底部集热安装基座、中心导流立柱两大部分，底部方形安装板作为整套结构的承载基准，板面上预留的8个圆周均布安装凸台，是用来固定底部集热罩的连接点位，安装时可以通过凸台定位集热罩的圆周位置，保证集热腔的密封间隙均匀，避免热气流从侧边缝隙泄漏影响上升效率。

　　中心的长直导流立柱采用空心薄壁圆管结构，一方面降低整体自重，减少底部基座的承载负荷，另一方面光滑的内壁可以降低热气流上升过程中的沿程阻力，让被集热板加热后的空气能够顺着管腔持续向上流动，形成稳定的上升气流。设计过程中首先要确定的是底部安装板的边界尺寸，方形板的边长需要匹配常用的小型集热板规格，保证集热板吸收的太阳辐射能能够充分加热板面上部的空气层，圆周分布的安装凸台中心距需要和集热罩的法兰安装孔位完全对应，避免现场安装时出现孔位错位的问题。

　　中心导流管的高度设计需要结合热压计算结果确定，管身越高，热空气产生的浮升力越大，气流上升速度越快，但同时也要考虑户外安装的抗风性能，管身与底部圆形连接座的过渡位置做了加厚处理，连接座上的环形凸缘可以分散管身传递的风载荷，避免大风工况下管根位置出现应力集中断裂的问题。实际应用场景中，这类结构可以搭配小型风力涡轮安装在导流管顶端，利用持续上升的热气流带动涡轮转动发电，也可以直接作为户外建筑的无动力通风装置，通过太阳能加热空气形成的抽力，将建筑内部的浑浊空气持续抽出，不需要额外消耗电能。

　　设计时还需要考虑安装的适配性，底部方形安装板的四个角可以预留膨胀螺栓安装孔，方便直接固定在水泥基础、屋顶平台等硬质平面上，中心导流管与底部连接座采用可拆卸的插接结构，运输时可以将管身单独拆分，减少包装体积，现场安装时只需要对准定位槽插入后用紧定螺钉固定即可，不需要复杂的焊接或者粘接工序。从结构细节来看，底部圆形集热区域的直径略小于方形安装板的边长，这样的设计可以让集热罩安装后，方形板的四边留出足够的操作空间，方便施工人员拧紧安装螺栓、调整集热罩的水平度，圆周均布的8个连接点位可以保证集热罩固定后受力均匀，长期户外使用不会出现局部变形导致的密封失效问题。中心导流管的顶端没有设置额外的遮挡结构，是为了避免阻碍气流排出，同时也能减少雨水顺着管腔流入底部集热区域的概率，实际使用时如果是多雨地区，可以在顶端加装防雨风帽，风帽的通风间隙需要保证不小于导流管的通流面积，避免增加气流排出阻力。
