瑞克和莫蒂递黄油履带机器人结构

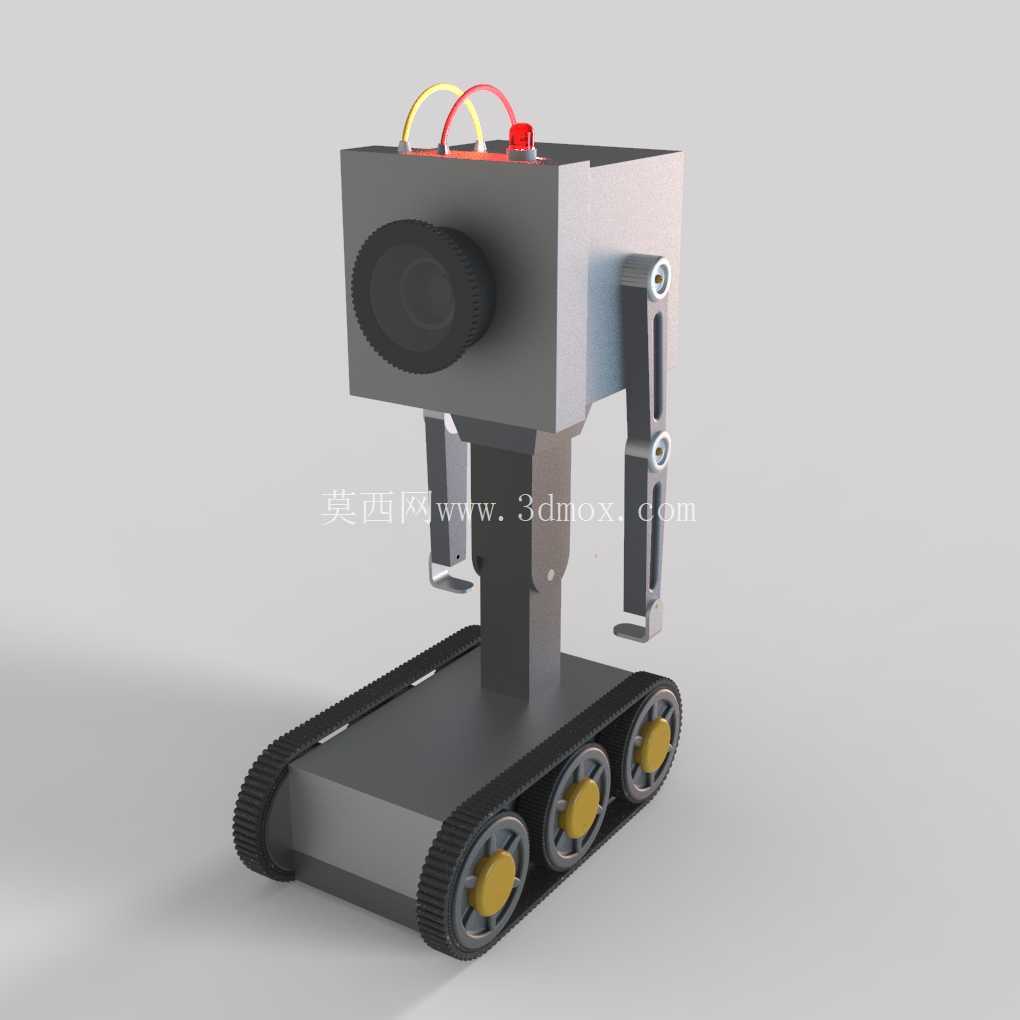

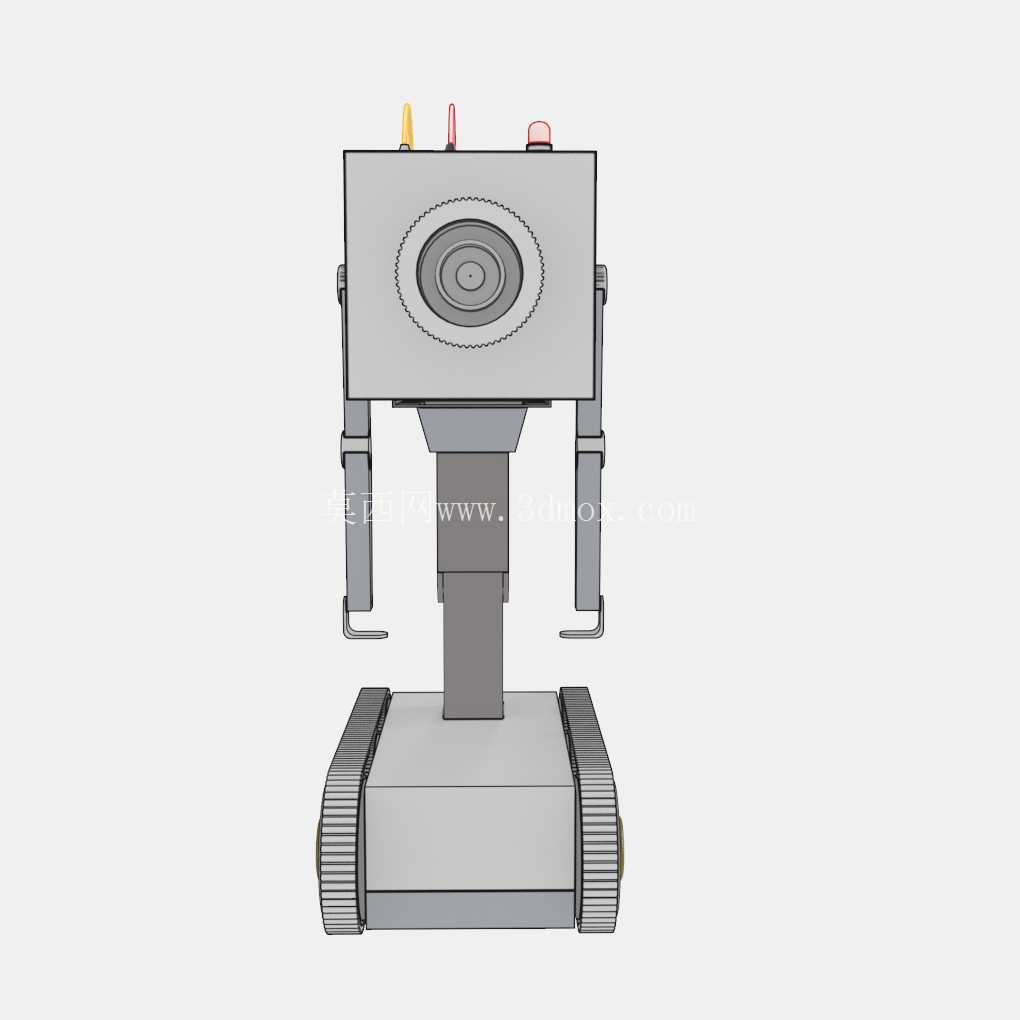

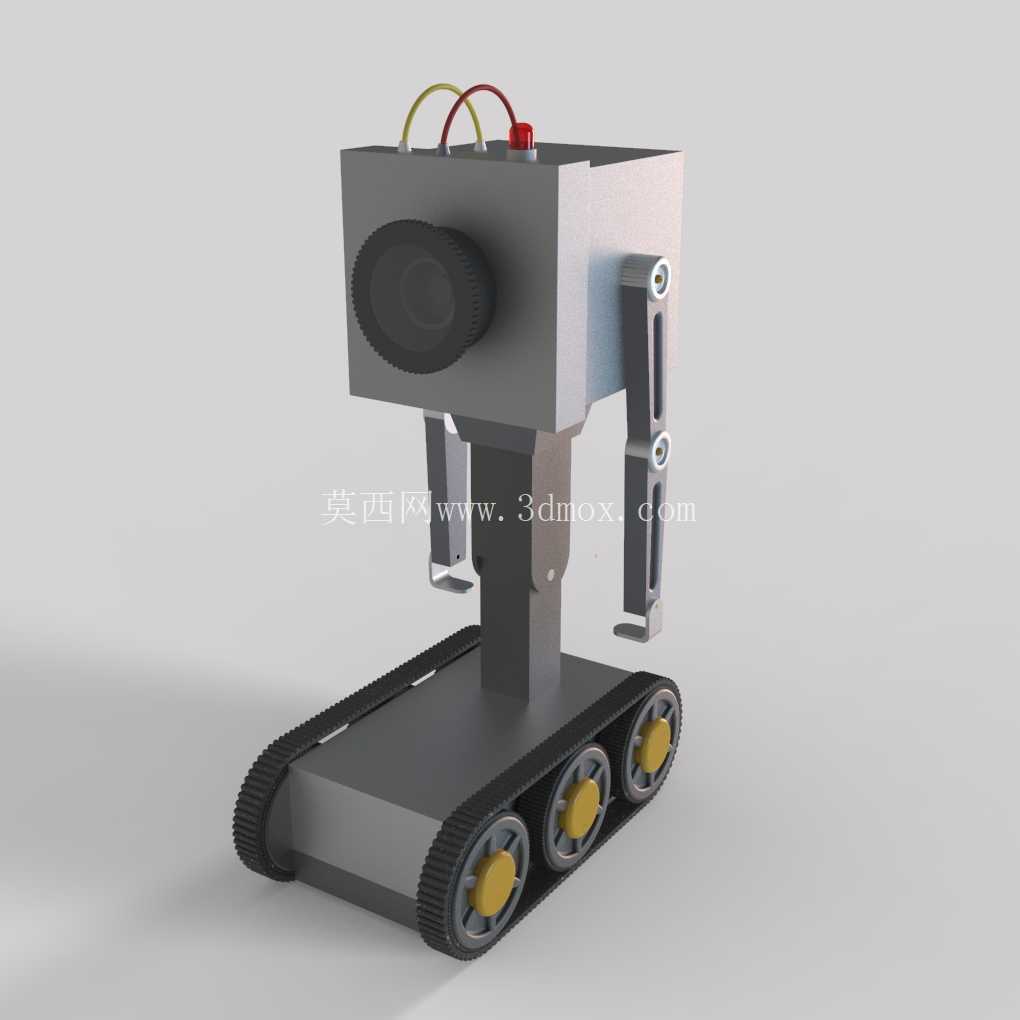

　　该履带式移动机器人结构的设计，最初源于影视IP衍生的趣味功能需求，核心作业目标是完成小体量物件的定点递送，在民用趣味教具、IP周边机械结构展示场景中具备明确的适配性。从结构布局来看，整机采用三段式分层设计，底部为履带行走模组，中部为支撑升降立柱，上部为功能执行头部，各模块之间通过标准紧固件连接，拆分后可独立完成单模块的结构验证与装配调试。

　　履带行走模组采用双侧同步驱动布局，履带轮采用齿形啮合结构，避免行走过程中出现履带打滑、脱轨问题，底盘整体采用箱式焊接结构模拟设计，内部预留了驱动电机、控制电路板、供电模块的安装空间，底盘离地间隙控制在适配平整室内地面通行的尺寸范围，可顺利通过室内常见的小高度门槛、线缆凸起等障碍，行走过程中整机重心始终落在履带接地段的中心区域，不会因上部头部的动作调整出现倾覆风险。中部支撑立柱采用矩形截面结构，相比圆形立柱具备更好的抗扭性能，立柱内部预留了走线通道，头部的控制线缆、供电线缆可从立柱内部穿行至底盘舱内，避免线缆外露造成的拉扯、磨损问题，立柱与底盘、头部的连接面均设置了定位止口，装配时可快速完成同轴度找正，降低装配调试的难度。

　　上部功能头部采用方正箱体结构，正面设置了单目视觉模拟镜头，可拓展加装微型视觉模块实现目标识别定位，头部两侧设置了双摆臂执行结构，摆臂末端为简易托举爪结构，可承载小重量的黄油块、小型零件等递送对象，摆臂的摆动范围覆盖头部正前方120度区域，可完成从机身侧方取物、向前递出的完整动作流程。头部顶面设置了三根不同功能的模拟天线结构，分别对应信号接收、状态指示、供电触发的功能预留，天线采用快拆结构设计，可根据不同的功能拓展需求更换对应功能的模块。

　　从设计思路层面，该结构在建模阶段优先考虑了3D打印加工的工艺适配性，所有零件的壁厚均控制在1.5mm以上，避免打印过程中出现薄壁变形、开裂问题，零件之间的装配间隙预留了0.2mm的公差余量，可适配FDM打印工艺的精度误差，无需二次打磨即可完成装配。整机的外形尺寸控制在桌面级摆放的适配范围，总高度不超过300mm，底盘宽度不超过150mm，可直接放置在桌面、展示架上作为结构展示件使用，安装边界无需额外预留过大的操作空间，仅需在头部摆臂活动范围预留50mm的安全间隙即可避免动作干涉。

　　在功能拓展层面，该结构预留了多个通用安装孔位，可根据实际使用需求更换不同的执行末端，比如将托举爪更换为微型吸盘、画笔夹具等结构，即可实现小型物料搬运、桌面绘图等拓展功能，底盘的履带模组也可更换为麦克纳姆轮结构，实现全向移动的功能升级。结构的所有连接部位均采用标准M3螺丝紧固，易损零件可单独拆卸更换，降低后期维护的成本，头部与立柱之间设置了旋转轴结构，可实现头部360度旋转调整，扩大递送作业的覆盖范围。

　　从实际应用场景来看，该结构除了作为IP周边的展示模型之外，还可作为高校机械专业的教学实训案例，用于讲解履带行走结构的设计要点、多自由度机械臂的运动规划、小型移动机器人的装配调试流程，学生可在该基础结构上自行加装控制模块、传感器模块，完成自主导航、目标识别递送等功能的二次开发，相比从零开始设计的实训项目，可大幅降低基础结构建模的工作量，将更多精力放在功能调试与控制逻辑开发上。在民用消费场景中，该结构可加装语音控制模块，实现语音指令触发的递物功能，作为桌面趣味智能摆件使用，适配桌面办公、家庭展示等场景的需求。
