车床配套尾座三维结构设计

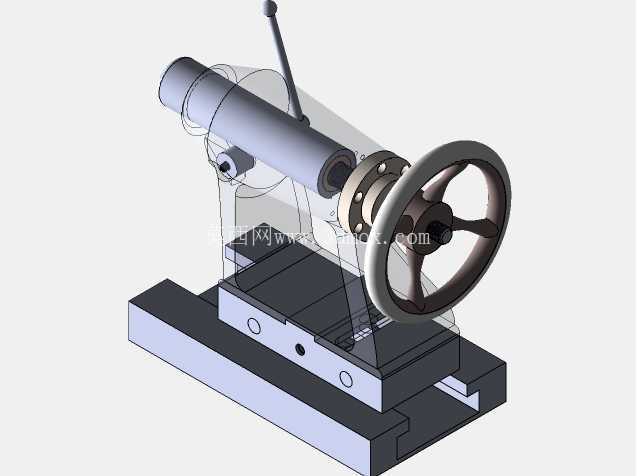

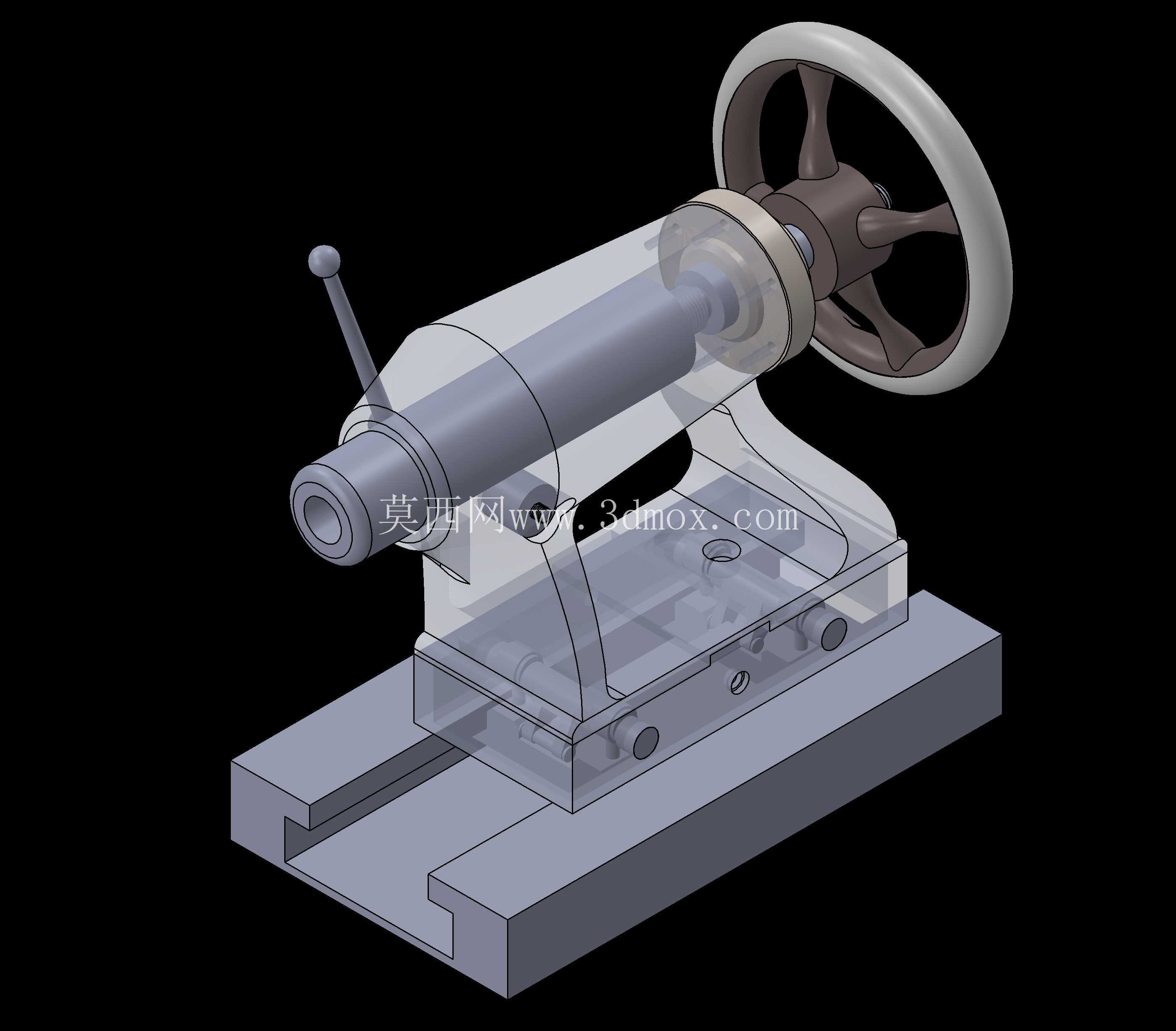

　　在普通卧式车床、外圆磨床这类回转加工设备的布局里，尾座是和主轴箱正对布置的核心配套部件，主要承担长轴类工件的端部顶紧支撑、配合主轴完成回转定心，部分场景下也可换装钻夹头、铰刀完成轴件端面的孔加工工序，是保障长径比偏大工件加工刚性的关键结构。这套尾座的主体结构分为底座滑台、尾座体、顶尖套筒、进给驱动、锁紧操纵几个模块，底座采用和床身导轨匹配的凹槽式安装界面，凹槽的形位公差需要和床身导轨的平行度保持在0.02mm/1000mm以内，保证尾座沿导轨移动时，顶尖轴线始终和主轴轴线保持同轴，不会出现锥度偏差影响加工精度。底座上设置的锁紧螺栓结构，可在尾座移动到指定工位后将整个部件锁死在床身上，避免加工过程中受切削力冲击出现位移。

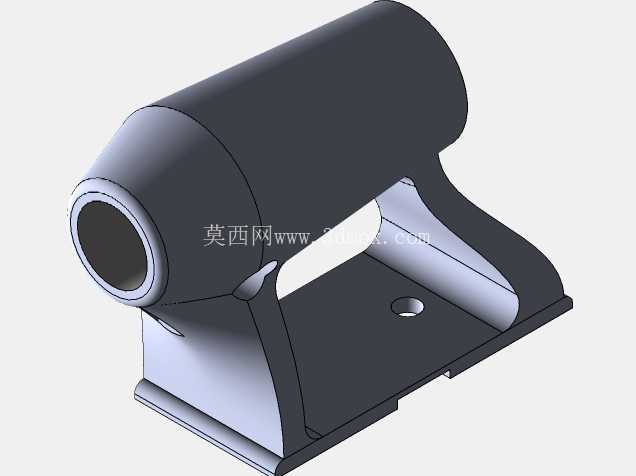

　　尾座体是整个部件的承载基体，内部加工有和套筒配合的精密圆柱孔，孔的表面粗糙度要求达到Ra0.8，保证套筒伸缩动作顺畅无卡滞，同时减少长期磨损带来的间隙超差问题。套筒内部为莫氏锥孔，用来安装标准顶尖、钻套等工装，锥孔的轴线和套筒外圆的同轴度需要控制在0.01mm以内，避免顶尖装夹后出现跳动。尾部的手轮通过丝杠副和套筒连接，转动手轮即可驱动套筒沿轴向伸缩，实现顶尖的进退动作，丝杠的导程选用5mm规格，既保证进给调节的效率，也能通过丝杠副的自锁特性避免加工过程中套筒自行回缩。侧面设置的偏心锁紧手柄，可在套筒调整到合适伸出长度后，通过偏心机构推动压块抱紧套筒，锁死套筒的轴向位置，承受加工时的轴向切削力，避免工件支撑松动。

　　滑座部分除了沿床身的纵向移动功能，还预留了横向微调的结构余量，可在加工锥度工件时调整尾座的横向偏移量，偏移量的调节精度可达0.01mm，满足小锥度长轴的车削加工需求。整个尾座的安装边界需要匹配对应型号车床的床身导轨宽度，底座的安装槽间距、导轨面的高度差都要和主机参数匹配，不需要额外改装即可直接装配使用。从结构设计的合理性来看，这套尾座的受力路径设计清晰，切削时工件作用在顶尖上的轴向力通过套筒传递到尾座体，再经底座传递到床身，没有应力集中的薄弱环节；手轮的直径设置符合人体工程学要求，操作力矩控制在5N·m以内，操作人员不需要施加过大的力即可完成顶尖进退调节；锁紧手柄的操作角度设置在15度到90度之间，扳动行程短，锁紧可靠，不会出现手柄和周边部件干涉的问题。

　　日常使用中，尾座的套筒配合面需要定期加注润滑脂，减少磨损，丝杠副也要定期清理切屑和切削液，避免杂质进入配合面导致进给卡滞；底座导轨面需要和床身导轨保持清洁，避免铁屑垫入导致尾座偏移，影响加工精度。对于小批量零件加工的车间场景，这类尾座还可以通过换装不同的工装，完成中心孔修研、轴端攻丝等附加工序，拓展主机的加工范围，不需要额外购置专用工装即可完成多工序加工，降低生产配套成本。在建模过程中，所有配合面的公差都按照实际装配要求预留了间隙，运动部件的行程范围也做了限位设计，避免套筒伸出超程脱落，手轮和锁紧手柄的活动空间都做了干涉检查，保证实际装配后所有操作动作都不会出现部件碰撞的问题。
