车床配套手动进给尾座结构设计

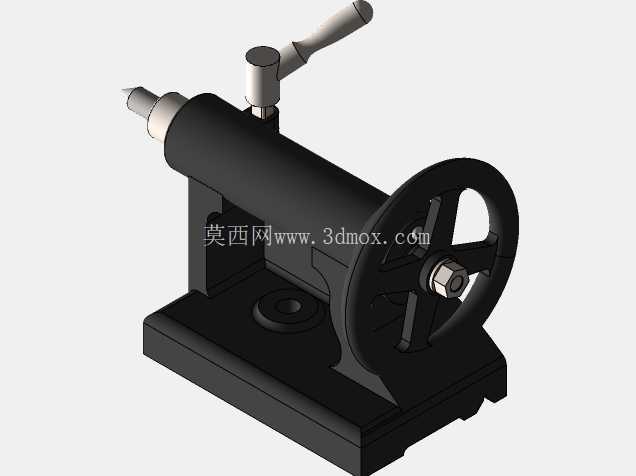

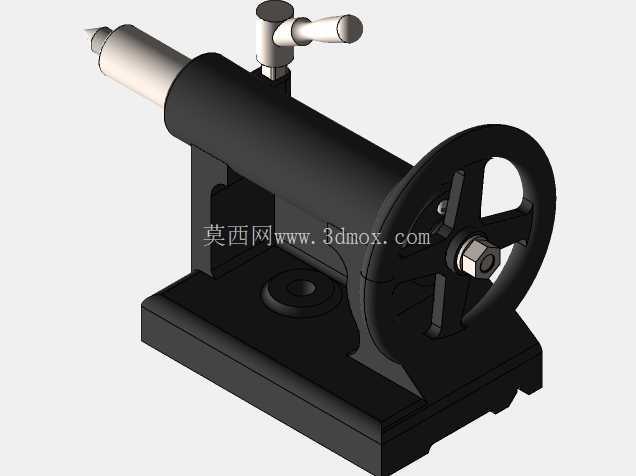

　　在普通卧式车床、外圆磨床这类回转加工设备的作业场景里，尾座是承担长轴类工件径向支撑、轴向定位的核心配套部件，没有可靠的尾座结构，长度超过主轴卡盘夹持稳定阈值的轴类工件，在高速回转切削时会出现端部振颤、让刀、加工锥度超差等一系列问题，直接影响成品件的形位公差精度。这套尾座结构采用经典的卧式套筒进给布局，整体由底座、主体壳体、进给套筒、锁紧机构、手轮驱动组件、操作手柄几个核心模块构成，底座上预留的沉头安装孔可以直接和机床床身的导轨安装面配合，通过压板结构实现尾座在床身长度方向的位置调整与锁止，适配不同长度规格工件的装夹需求。

　　从功能实现逻辑来看，前端的莫氏锥孔可以直接安装标准顶尖、钻头、铰刀等工装，转动侧方的大手轮时，内部的丝杠螺母副会带动套筒沿主体壳体的内孔做轴向直线进给，进给行程的限位通过套筒表面的刻度标识实现直观控制，当套筒进给到位、顶尖顶紧工件中心孔后，扳动壳体上方的偏心锁紧手柄，就能通过内部的压块结构抱紧套筒外壁，避免切削过程中套筒受轴向切削力反推出现位移，保障加工过程的支撑刚性。

　　设计过程中优先考虑了运动副的配合精度，套筒和壳体的内孔采用H7/h6的间隙配合，既保证进给动作的顺滑无卡滞，又能把径向跳动量控制在0.01mm以内，避免顶尖回转时出现偏心；手轮和丝杠的连接位置设置了平键传递扭矩，端部的锁紧螺母可以调整丝杠的轴向窜动间隙，长期使用出现磨损后也能通过调整螺母预紧量恢复传动精度。安装边界方面，底座的底面平面度要求控制在0.02mm/全宽范围内，和床身导轨贴合后不会出现倾斜偏移，整体重心落在底座支撑面的几何中心附近，即使顶紧力达到额定最大值，也不会出现尾座翘起的情况；手轮的操作半径经过人体工程学优化，操作人员站在机床侧方操作时无需过度探身，锁紧手柄的扳动角度设置在15度到90度区间，锁紧到位后手柄不会和周边的床身护罩、刀架组件产生运动干涉。

　　实际应用中，这类尾座除了常规的轴类工件顶持，还可以通过更换前端工装完成轴端的中心孔钻削、小孔铰削、内孔攻丝等工序，进给套筒的内壁做了淬火处理，表面硬度达到HRC45以上，长期和锁紧压块摩擦也不会出现明显的磨痕，壳体和底座采用铸铁材料一体铸造成型，经过时效处理消除内应力，避免长期使用出现结构变形导致的精度损失。在装配逻辑上，所有运动部件都预留了润滑注油通道，日常维护时可以通过注油杯向丝杠螺母副、套筒配合面注入润滑脂，减少运动磨损，延长部件的整体使用寿命；尾座的中心高和配套机床的主轴中心高保持严格一致，装配时通过修刮底座底面的方式调整中心高误差，保证顶尖和主轴卡盘的同轴度误差控制在允许范围内，避免工件装夹后出现弯曲应力。
