履带式小型仓储搬运叉车结构设计

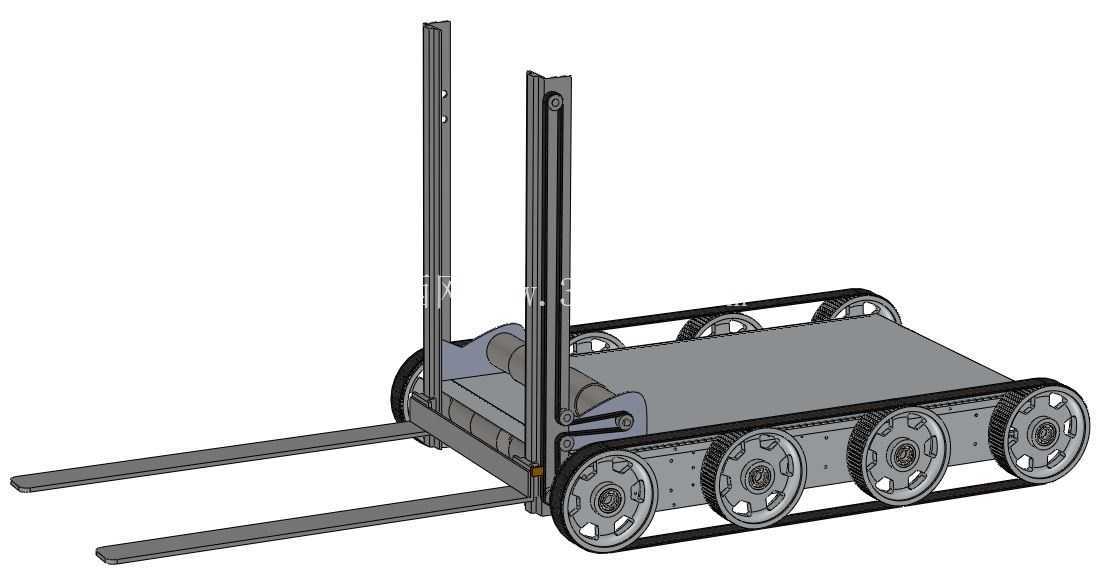

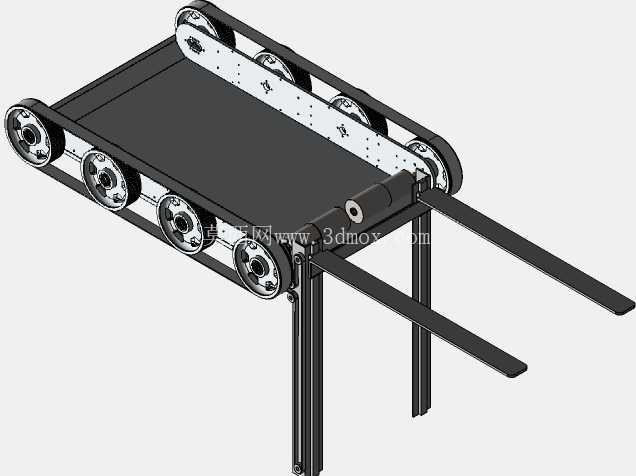

　　这款履带式小型搬运叉车的设计，最初是针对狭窄仓储通道、非硬化地面作业场景的痛点展开的，常规轮式叉车在车间环氧地坪表现尚可，但遇到仓库边角的碎石地面、厂区临时搭建的仓储区凹凸路面，很容易出现驱动轮打滑、通过性不足的问题，尤其是小吨位搬运作业时，轮式结构的接地比压偏高，容易压坏临时铺设的塑胶垫板，这也是最初选择履带行走结构的核心出发点。从功能布局上看，整车采用前置双货叉、中置升降门架、后置履带底盘驱动单元的排布，货叉采用标准扁钢型材加工，叉体长度适配常规1200mm标准托盘的进叉深度，叉体间距可根据常用托盘规格调整固定，作业时可直接从托盘底部进叉，通过门架的链条传动结构带动货叉抬升，最大抬升高度满足单层货架的堆垛需求，适配中小型仓储的低层货物存取作业。行走部分采用橡胶履带搭配多组负重轮的结构，驱动轮布置在底盘后侧，导向轮在前侧，履带张紧机构集成在导向轮安装座上，可通过调节螺栓调整履带张紧度，避免长时间作业后履带松弛脱轨；多组小直径负重轮均匀分布在底盘两侧，可将整车重量均匀分散到履带接触面上，接地比压远小于同吨位轮式叉车，即使在铺设有防潮层的仓储地面、或者厂区内的碎石临时路面行驶，也不会出现下陷或者压坏地面涂层的问题。

　　门架部分采用双立柱槽钢焊接结构，升降滑架通过滚轮卡在立柱滑槽内，配合传动链条实现平稳升降，门架的安装位置靠近底盘重心点，满载抬升时整车重心偏移量控制在稳定倾角范围内，避免前倾失稳；底盘内部预留了驱动电机、传动组件、供电单元的安装空间，整车宽度控制在1米以内，可顺利通过1.2米宽的狭窄仓储通道，适配密集型货架仓库的通道尺寸要求，转弯半径相比同吨位轮式叉车缩小近30%，在狭小库区的转向、调头操作更灵活。

　　设计过程中重点考量了作业边界的适配性：货叉最低落地高度控制在80mm以内，可适配底部间隙较小的塑料托盘、纸质托盘，避免进叉时刮碰托盘底部；门架升起后的总高度控制在2.2米以内，可顺利通过常规2.4米净高的仓库门洞、消防通道，不会出现门架过高无法通行的问题；履带外侧与底盘侧板齐平，没有突出的结构件，在狭窄通道内行驶时不会刮碰到两侧货架立柱。从实际作业场景看，这款设备除了常规仓储区的托盘搬运，还可适配生产车间内的工序间物料转运，尤其是车间地面存在金属切屑、少量油污的工况下，橡胶履带的抓地力优于普通橡胶轮，不会出现起步打滑的问题；底盘的离地间隙控制在120mm左右，可顺利通过车间地面的小型轨道凸起、电缆沟盖板台阶，无需额外调整行驶路线。

　　结构设计上没有采用复杂的液压系统，而是通过机械传动配合电动驱动实现升降与行走功能，整体结构更简单，后期维护时仅需定期检查履带张紧度、滚轮润滑状态、链条松紧度即可，不需要复杂的液压油更换、密封件检修工作，适合小型仓储站点、个体加工车间的低频次搬运作业需求，降低设备的日常维护成本。货叉与滑架的连接采用可拆式固定结构，后期如果需要更换不同长度的货叉、或者加装属具，仅需拆卸固定螺栓即可完成更换，适配不同规格的物料搬运需求；底盘两侧的侧板采用加厚钢板折弯焊接，可抵御作业时的轻微碰撞，即使在狭窄通道内刮碰到货架，也不会出现底盘变形的问题，提升设备的耐用性。
