平衡重式内燃叉车整机结构三维设计

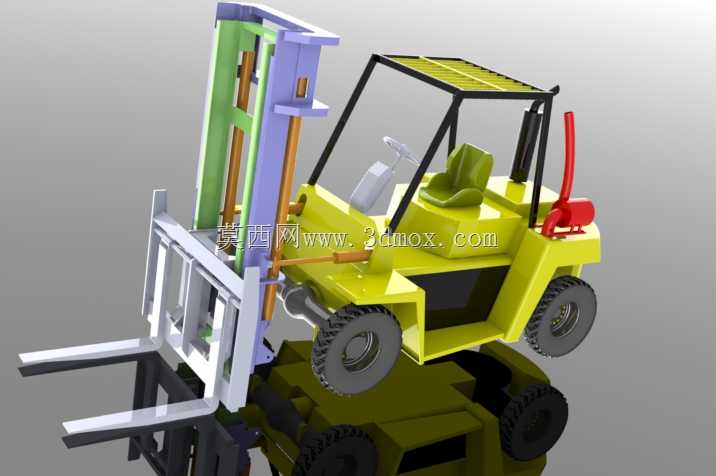

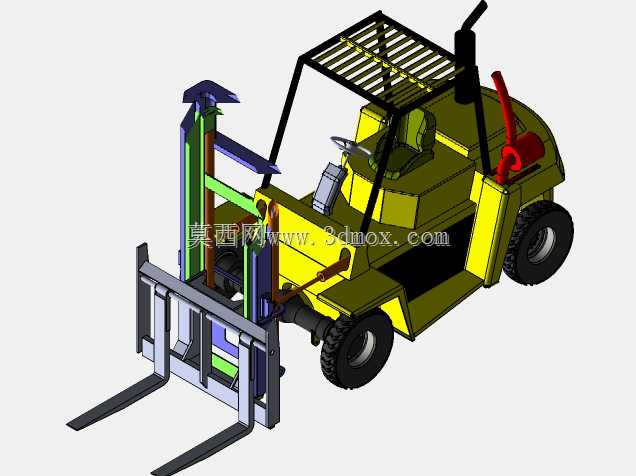

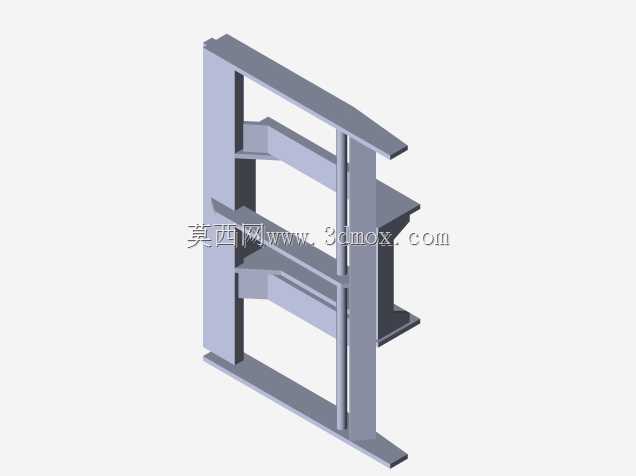

　　本次呈现的平衡重式叉车三维结构，核心面向厂内仓储物流、生产车间物料周转、港口堆场短途装卸等高频作业场景，这类设备是目前制造业厂区、物流仓储节点中应用最广的装卸搬运载体，可完成成件托盘货物的堆垛、拆垛、短距离转运作业，搭配属具后还可适配非托盘类异形物料的搬运需求，替代传统人工搬运大幅提升重载物料的周转效率。从结构设计逻辑来看，整机采用经典的后部平衡重布局，将动力单元、配重块集中布置在车体尾部，抵消前部货叉承载时产生的倾覆力矩，这一布局经过数十年工业应用验证，可在额定载荷下保证整车纵向稳定性，无需额外支撑腿即可完成作业，适配的作业场景更灵活，不会受场地地面凸起、托盘底部间隙不足的限制。前部起升门架采用两级伸缩结构，内外门架通过滚轮组实现滑动配合，起升油缸沿门架立柱内侧布置，链条传动带动货叉架沿门架导轨升降，这种结构可在较低的整车闭合高度下实现较高的起升高度，兼顾厂房内低净空区域通行与高位堆垛的双重需求；货叉架采用板式焊接结构，标配挂钩式货叉，可根据作业需求调整货叉间距，适配不同宽度的托盘载荷，挡货架采用矩形钢管焊接成型，高度超过常规托盘堆垛的最高层，避免作业过程中物料向后滑移伤及驾驶人员。

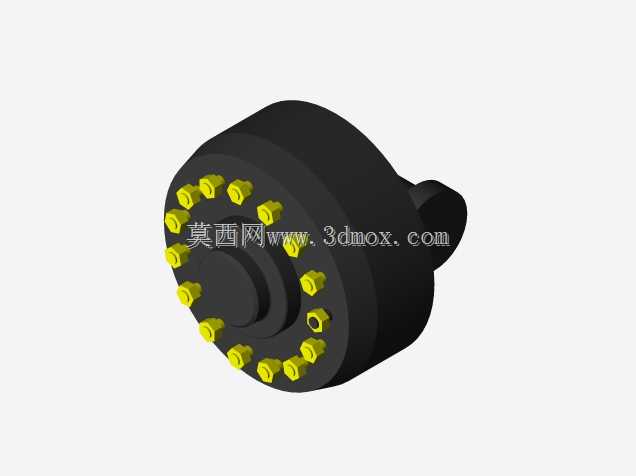

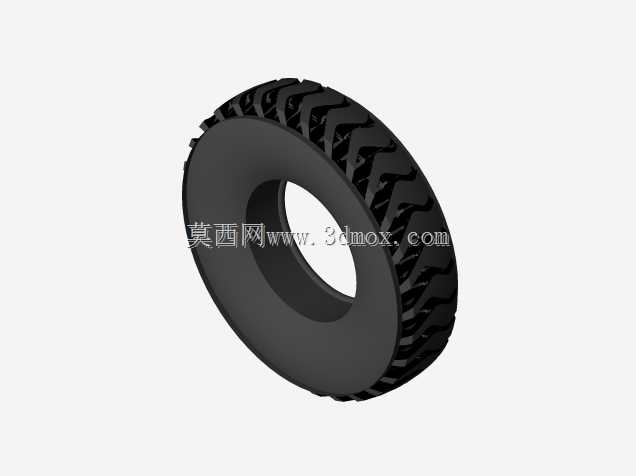

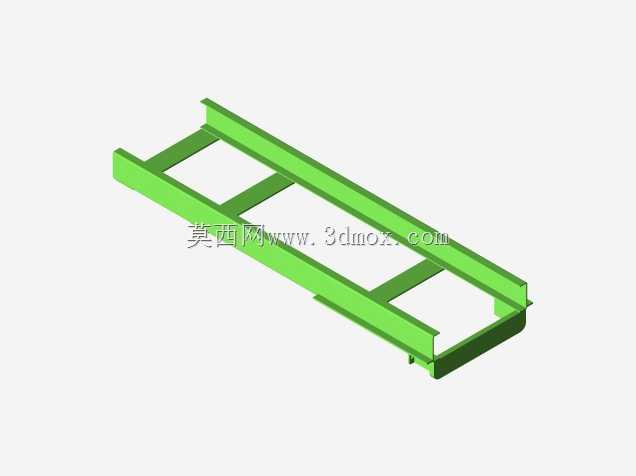

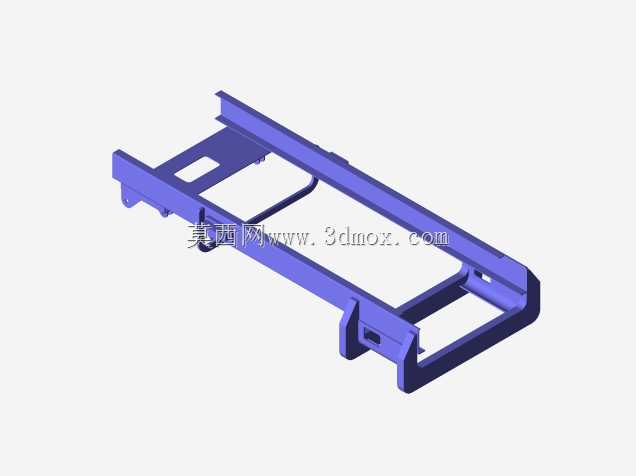

　　驾驶区域采用敞开式护顶架结构，护顶架采用型钢焊接成型，顶部铺设防滑格栅板，既满足高处坠物防护的安全要求，又不会遮挡驾驶员向上观察货叉起升状态的视线；驾驶座采用减震安装结构，布置在车体中部偏后位置，方向盘、操作手柄的布置符合常规工业车辆的人机工程尺寸，驾驶员坐姿状态下可清晰观察到前部货叉的尖端位置，减少作业时的视觉盲区，尾部的排气系统采用高位布置，避免作业时排气吹起地面扬尘，同时降低排气对周边作业人员的影响。行走系统采用后轮转向、前轮驱动的布局，前轮为大直径深花纹工业轮胎，承载整车前部载荷同时提供足够的抓地力，后轮转向角度可达±80度以上，保证整车在狭窄通道内的转弯半径足够小，适配仓储区域内狭窄通道的转向需求；车体中部的车架采用箱型焊接结构，作为所有部件的安装基体，动力舱、液压油箱、燃油箱均集成在车架内部，平衡重块通过螺栓固定在车架尾部，可根据额定载荷的不同调整配重重量，保证不同载荷下的整车稳定性。

　　从安装边界尺寸来看，整车的总长（含货叉）控制在常规平衡重叉车的通用尺寸区间，总宽适配标准1.2米托盘的作业通道宽度要求，闭合高度（门架完全收回时的整车高度）可满足常规3米净空厂房的通行需求，最小转弯半径适配2.8米宽度的作业通道，可在大部分标准仓储货架区域内完成作业；各部件的安装接口均采用工业车辆通用的尺寸规范，比如门架与车架的连接销轴尺寸、车轮轮毂的安装孔位、属具的安装挂板尺寸，均符合行业通用标准，后续如果需要替换不同规格的属具、轮胎，或者调整门架起升高度，都可以在现有车架基础上完成适配，不需要对主体结构做大幅修改。

　　设计过程中对各运动部件的干涉情况做了完整校验，比如门架完全起升时与护顶架的安全间隙、转向时后轮与车架尾部的运动间隙、货叉落地时与前轮的位置关系，都在三维装配环境下做了全行程运动仿真，避免实际生产装配后出现运动卡滞、部件碰撞的问题；液压管路的布置沿车架内侧、门架立柱侧边走线，固定点间距符合管路安装规范，避免作业过程中管路与运动部件产生摩擦，同时预留足够的弯曲余量，适配门架起升、转向过程中的管路位移需求。这类叉车的额定载荷覆盖1-5吨的常用区间，日常作业中可完成从生产线边到仓储区的物料转运、仓库内的货架堆垛、厂区内货车装卸货等全流程作业，相比手动搬运设备，作业效率可提升5倍以上，同时降低作业人员的劳动强度，是目前工业生产、物流仓储领域不可或缺的基础搬运装备。
