液压系统用直动式泄压阀结构设计

　　在液压传动系统的压力控制回路中，泄压阀是保障系统压力稳定、避免元件过载损坏的核心压力控制元件，这套泄压阀的三维结构完整还原了直动式泄压阀的装配关系与细节特征，可直接用于液压站、小型液压设备的阀块集成设计参考。从实际应用场景来看，这类小通径直动式泄压阀常被用在低压液压回路、润滑系统、小型动力单元的旁通泄压位置，也可作为大通径先导式溢流阀的先导级使用，当系统压力超过弹簧预紧力设定值时，阀口开启将多余液压油泄回油箱，维持系统压力在设定区间内，避免管路、泵体、密封件因超压出现破损泄漏。

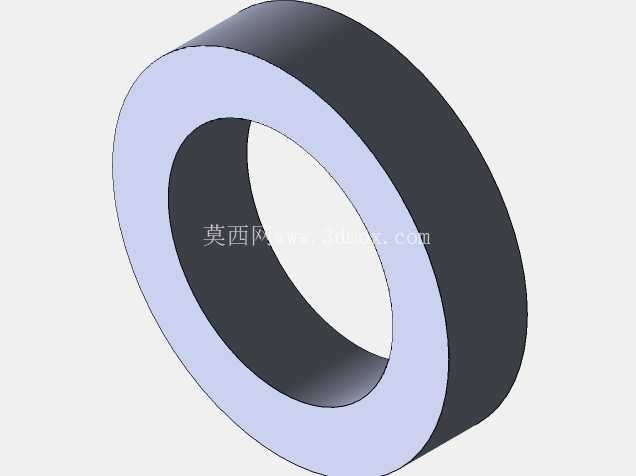

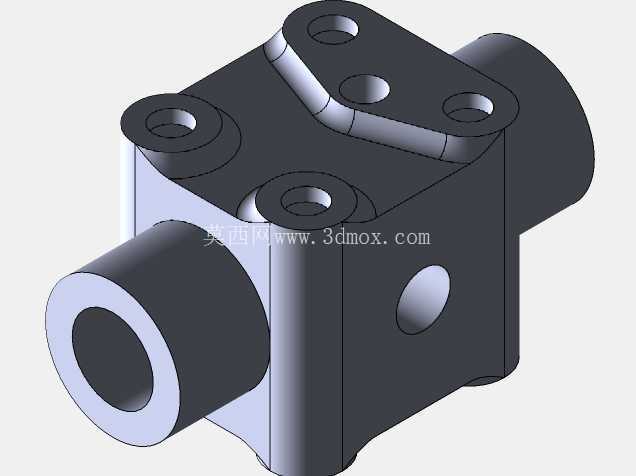

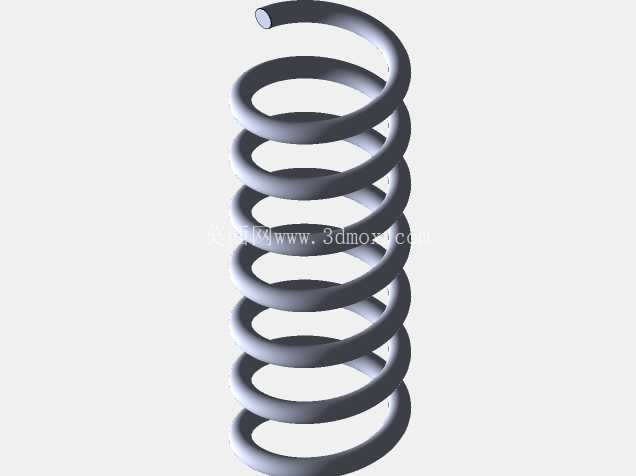

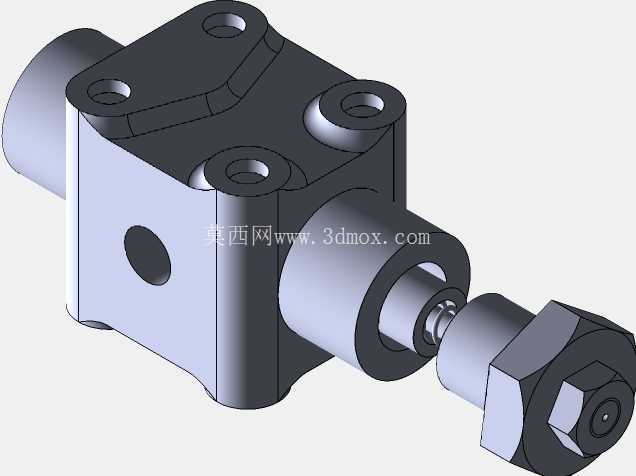

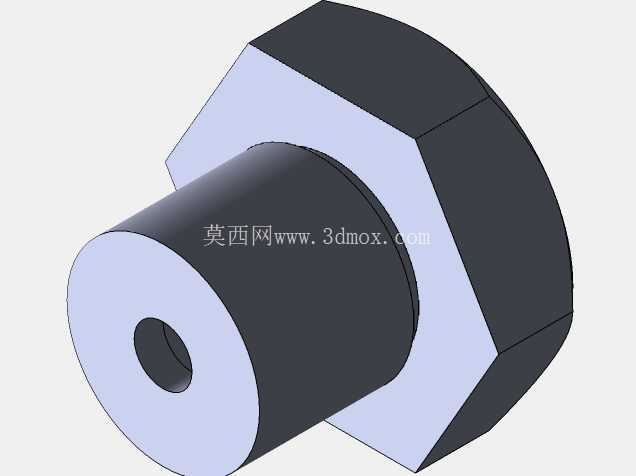

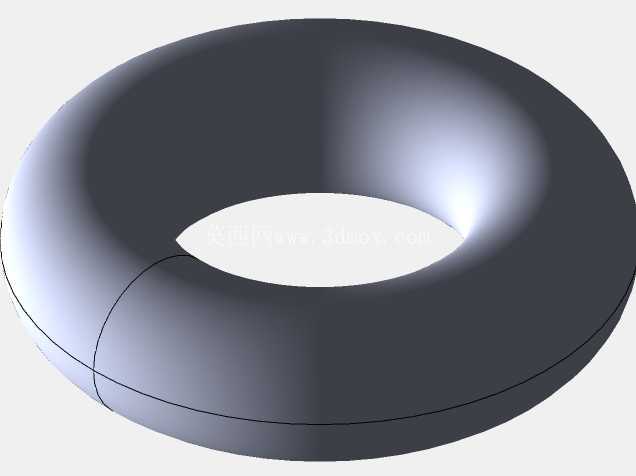

　　从结构设计思路来看，该阀采用板式安装的方体阀身结构，阀身顶面加工有四个均匀分布的安装螺纹孔，可直接通过螺栓固定在阀块安装面上，安装面的平面度、孔位同轴度都按照液压阀安装标准设计，密封槽位置预留了O型圈的安装空间，能保证安装后高压油不会从结合面泄漏。阀身一侧为进油口，采用圆柱式外伸接口结构，可通过管接头与外部油路连通，另一侧为调压机构，集成了弹簧腔、调压螺杆与锁紧螺母结构，旋转端部的六角螺母即可调整弹簧预压缩量，从而改变阀的开启压力，调整到位后可通过锁紧螺母固定位置，避免设备运行过程中振动导致压力设定值偏移。

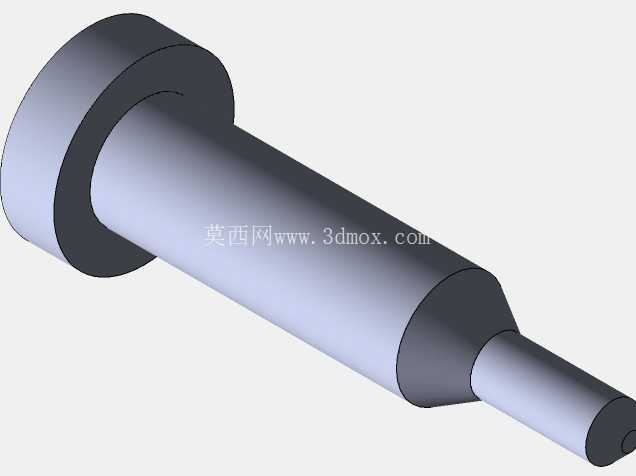

　　在功能特性设计上，阀芯采用锥面密封结构，相比滑阀结构密封性能更好，泄压响应速度更快，当系统压力未达到开启值时，锥面在弹簧力作用下紧贴阀座密封面，实现零泄漏保压；压力超限时，阀芯克服弹簧力轴向移动，阀口打开实现泄压，油液从阀身的泄油口流回油箱。阀身侧面加工的工艺孔用于内部流道的加工收尾，后续通过钢球封堵保证流道密封性，这类工艺孔的位置设计避开了安装面与受力区域，不会影响阀身的结构强度。

　　关于安装边界与尺寸适配，该阀的安装孔位遵循通径6的液压阀安装标准，四个安装孔的中心距、螺纹规格都与常规6通径液压阀兼容，可直接替换同规格的溢流阀、泄压阀产品，不需要重新修改阀块的安装孔位。阀身整体长度控制在适配小型液压站的安装空间范围内，调压端的外伸长度预留了扳手操作空间，安装后不需要拆卸周边元件即可完成压力调整操作。进油口的外径尺寸适配常用的卡套式管接头，可直接连接外径6mm或8mm的液压油管，不需要额外加工转换接头。

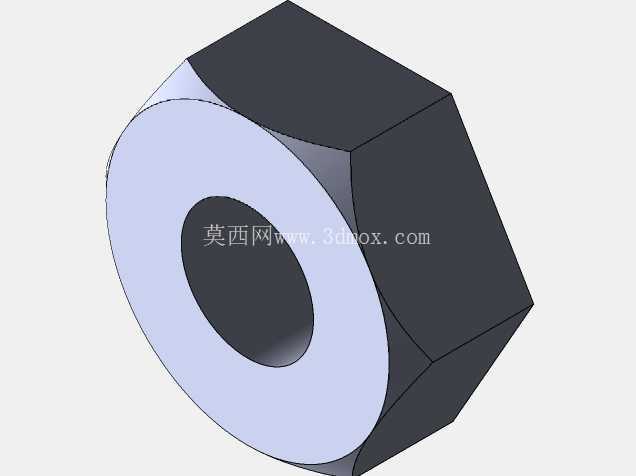

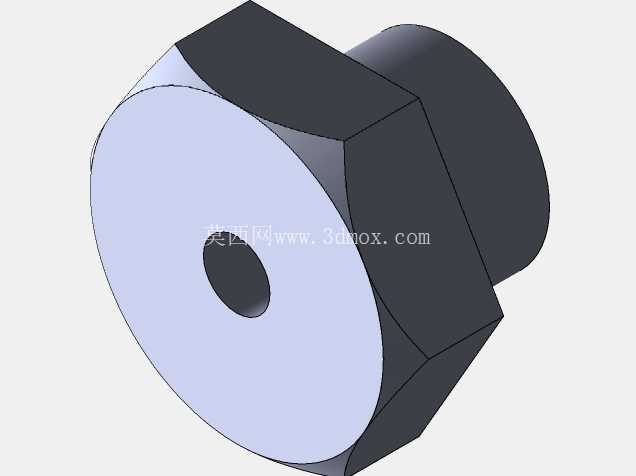

　　在结构细节处理上，所有流道的转角位置都做了圆弧过渡处理，减少液压油流动过程中的压力损失与湍流噪声，弹簧腔设计有泄油通道，可将阀芯处泄漏的油液直接引回油箱，避免弹簧腔形成背压影响泄压精度。阀芯与阀孔的配合间隙按照液压元件公差标准设计，既保证阀芯可以灵活轴向移动无卡滞，又能将内泄漏量控制在标准允许范围内。端部的锁紧螺母采用标准六角结构，可使用普通开口扳手或套筒进行操作，不需要专用工具，现场调试维护十分便捷。这类泄压阀的结构设计兼顾了安装通用性、调试便捷性与工作可靠性，可广泛适配各类中低压液压系统的压力保护需求，三维模型完整还原了每个零件的装配关系与细节特征，可直接用于装配干涉检查、阀块设计匹配、工程图导出等设计环节，帮助结构设计人员缩短液压系统的开发周期，减少设计阶段的装配错误风险。
