内螺纹连接手动截止阀结构三维设计

项目分类:阀门 发布时间:2025-01-13 ID:893451
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计
  • 内螺纹连接手动截止阀结构三维设计

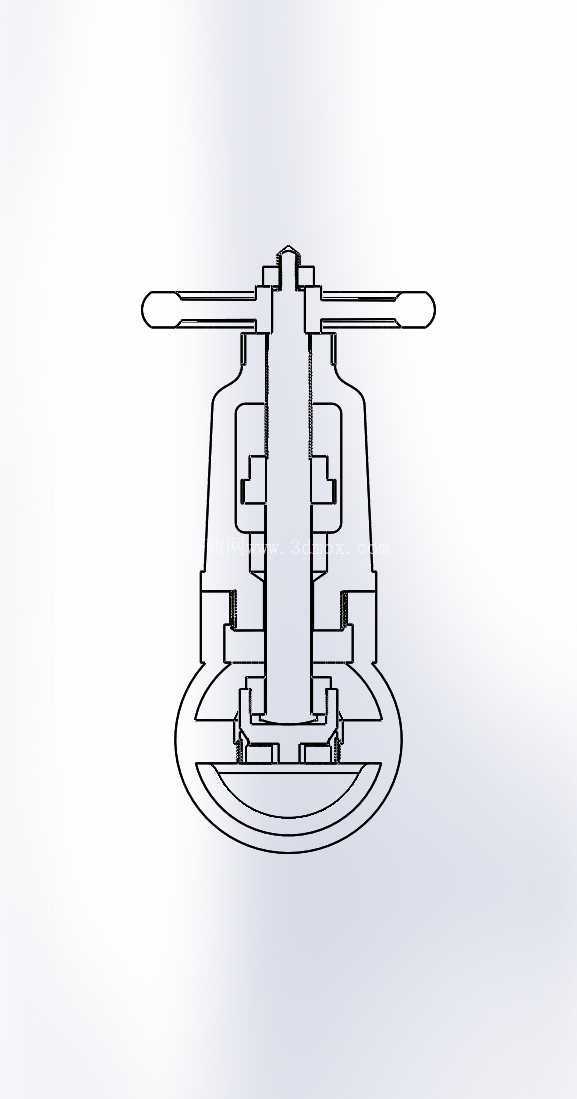

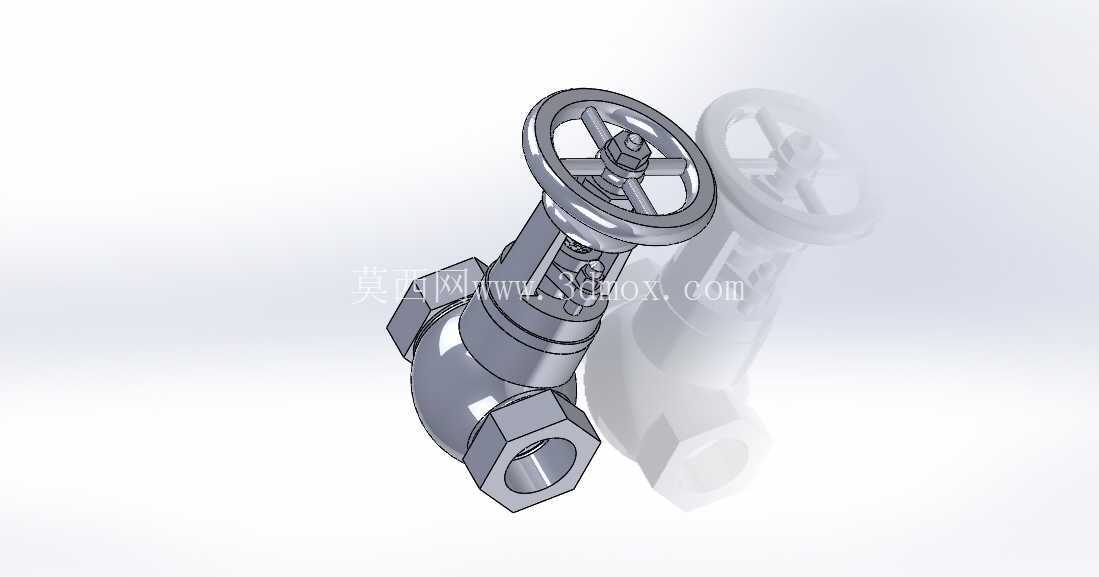

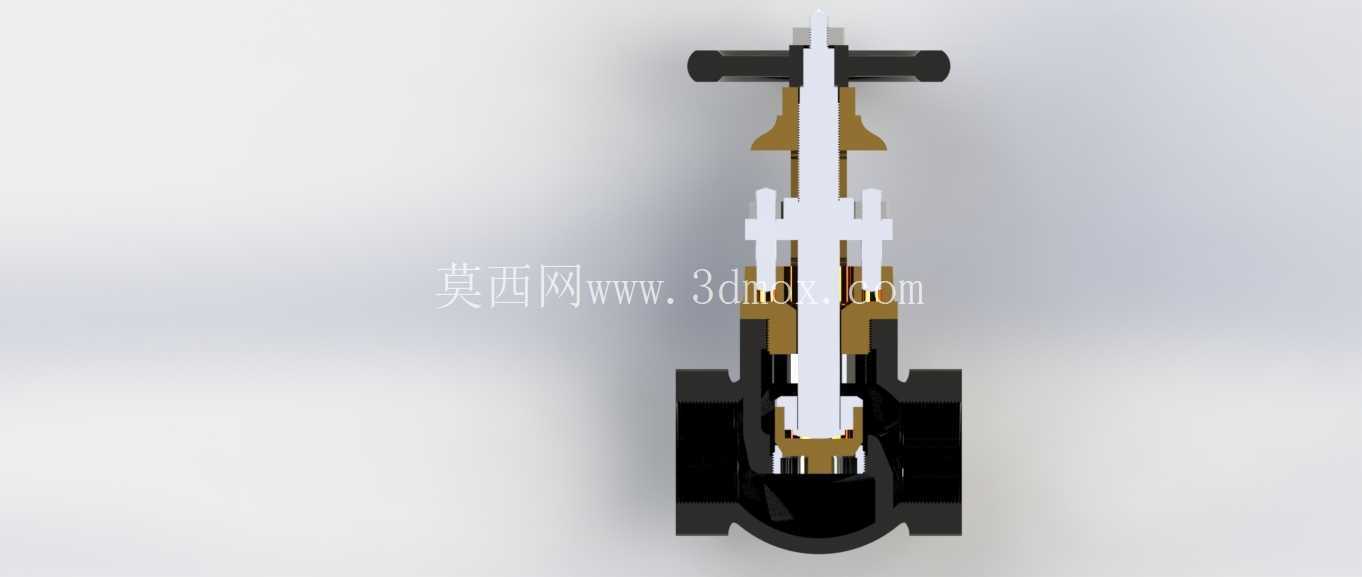

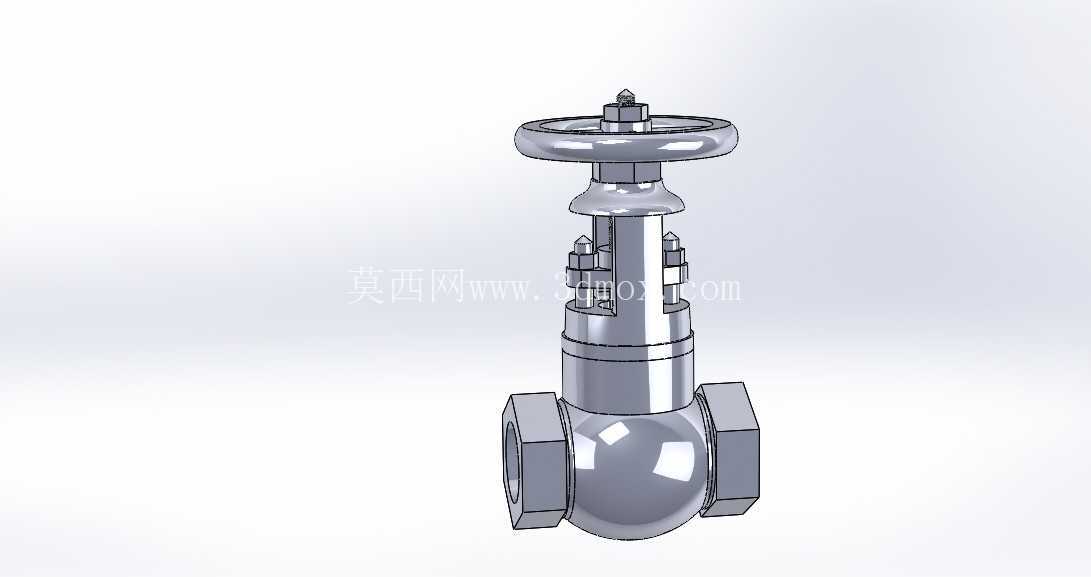

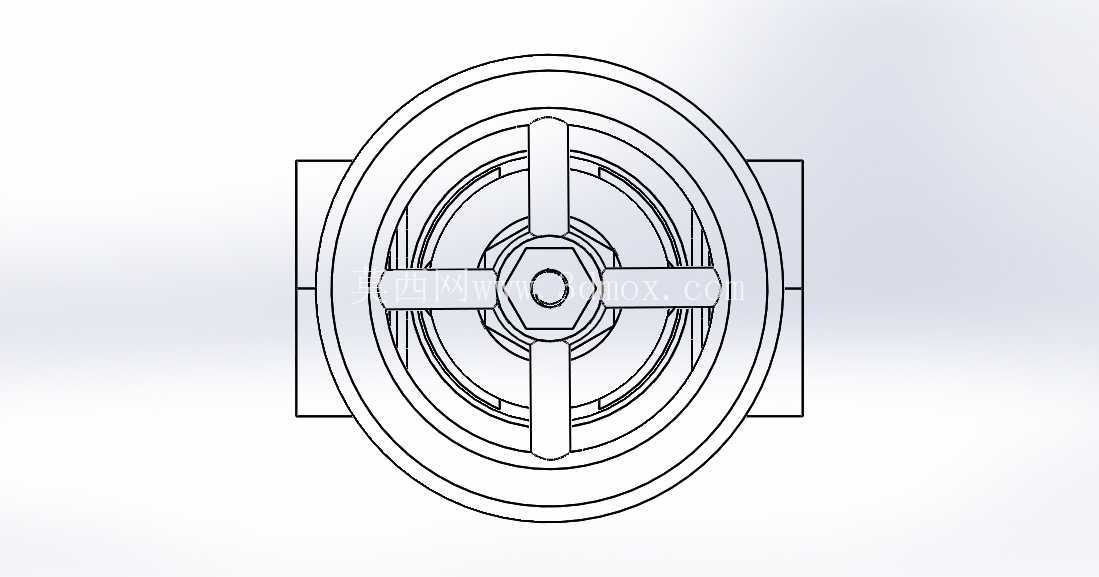

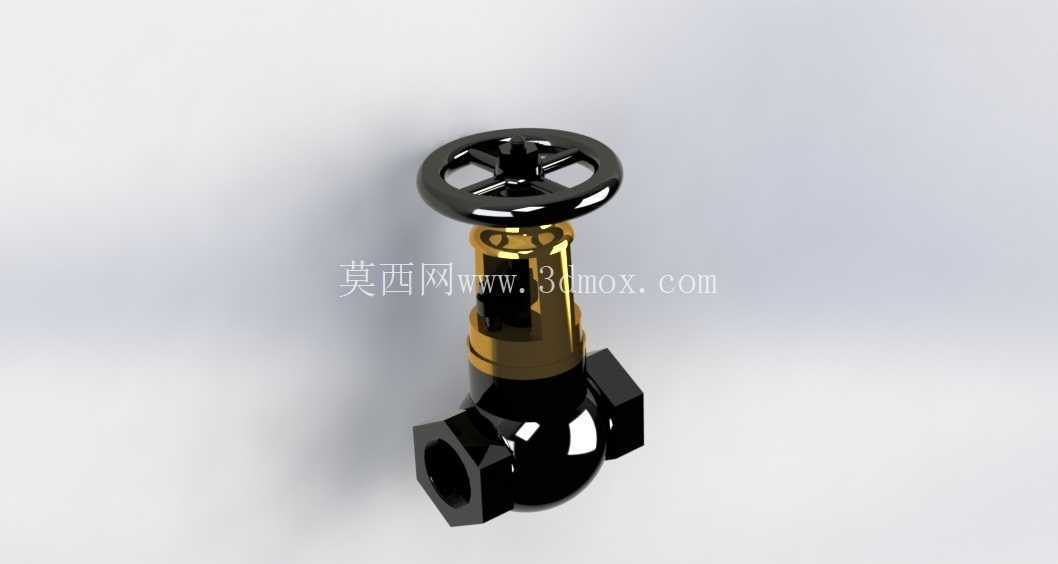

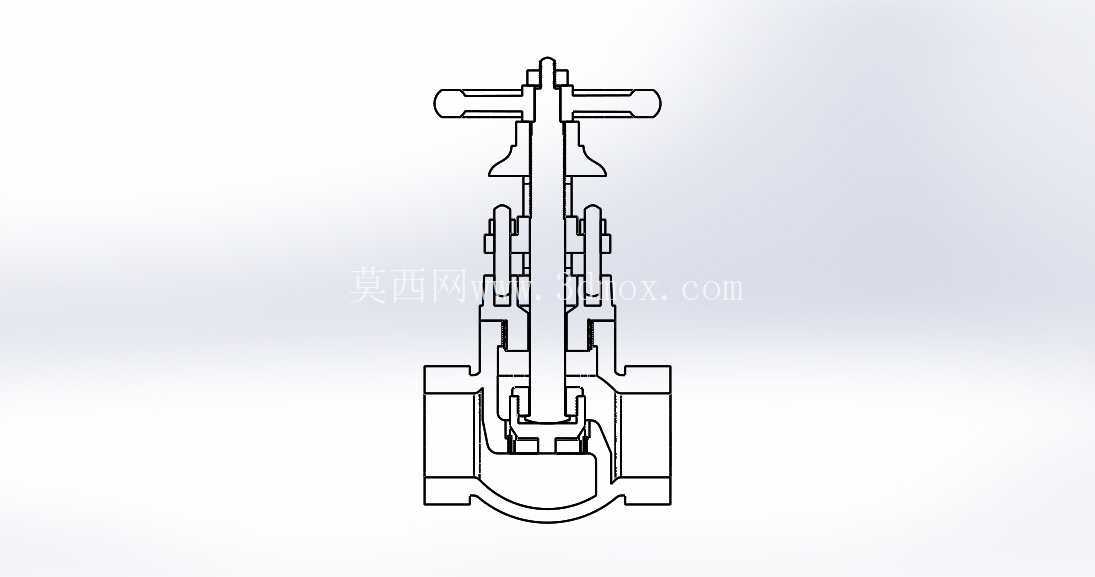

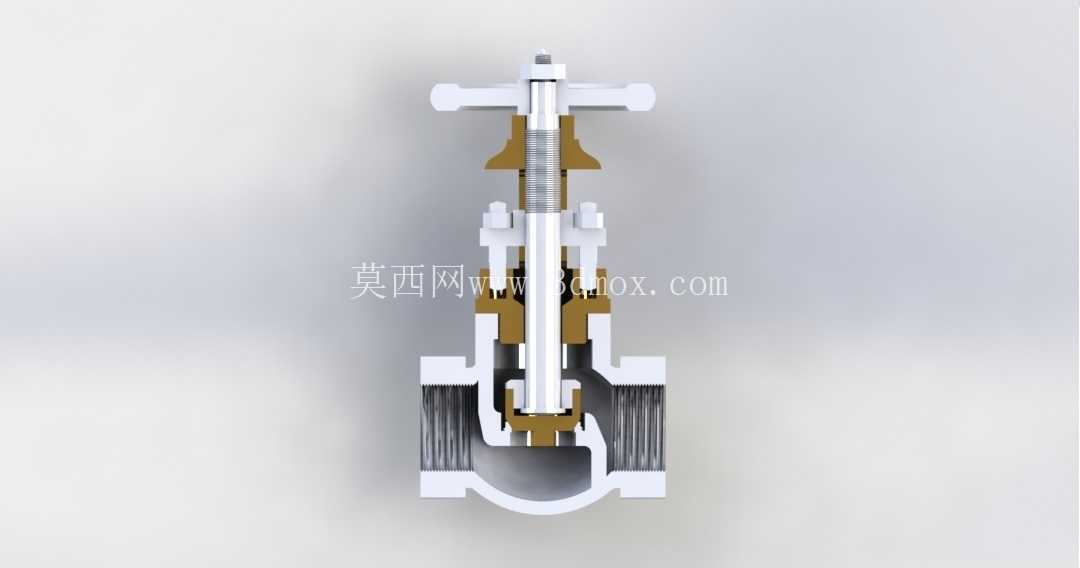

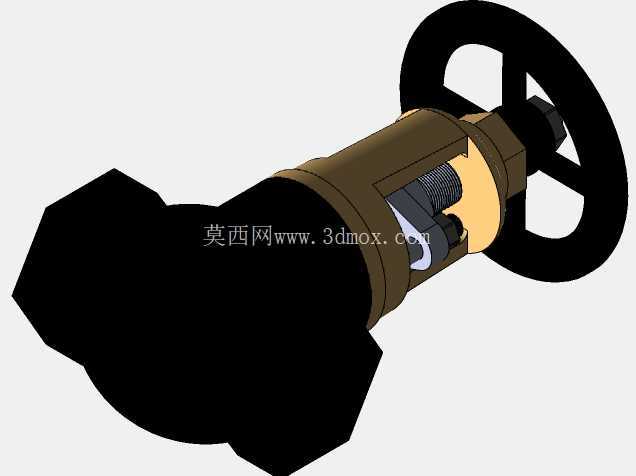

  这款手动截止阀的三维结构设计,核心围绕中小口径低压管路的介质截断需求展开,适配民用给排水、小型工业循环水、低压气动回路、暖通支路等常见管路场景,这类场景下不需要频繁调节流量,核心诉求是可靠截断、零内漏、操作力矩适中,日常维护拆装便捷。从实际使用逻辑出发,设计时优先考虑了手轮操作的人机工程,顶部手轮采用轮辐式结构,轮缘做了圆弧过渡处理,避免操作时硌手,手轮与阀杆的连接采用方榫配合加锁紧顶丝的结构,既保证扭矩传递无打滑,也方便后期手轮损坏时快速更换,不需要拆解整个阀杆密封组件。

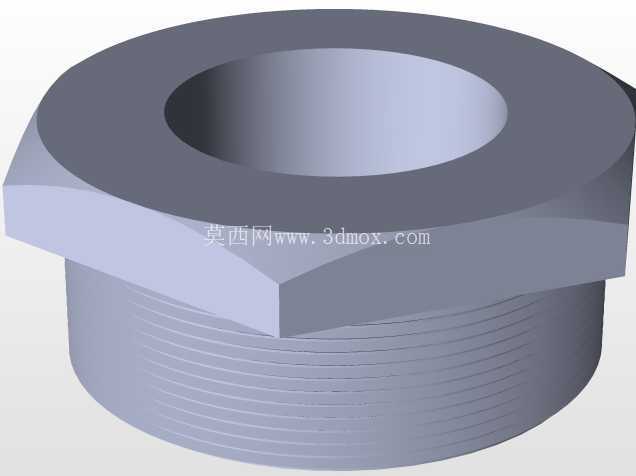

  阀杆部分采用明杆结构设计,虽然整体高度比暗杆结构略高,但阀杆的升降行程可以直观反馈阀门的开闭状态,现场巡检人员不需要额外加装开度指示装置,站在管路旁就能直接判断阀门是否完全开启或关闭,避免误操作。阀体的流道采用直通式铸造结构,进出口为内螺纹连接形式,适配常规低压流体输送用焊接钢管或镀锌管的螺纹连接标准,安装时不需要额外焊接法兰,直接在管路上套丝后拧紧即可,适合管径DN50以下的支路管路安装,安装边界预留了足够的扳手操作空间,阀体两侧的六角结构刚好适配活动扳手的卡口尺寸,现场安装时不需要特制工装,普通管钳或活动扳手就能完成拧紧作业。

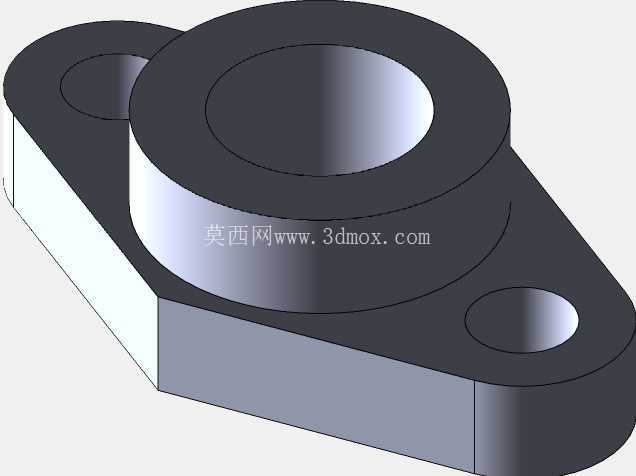

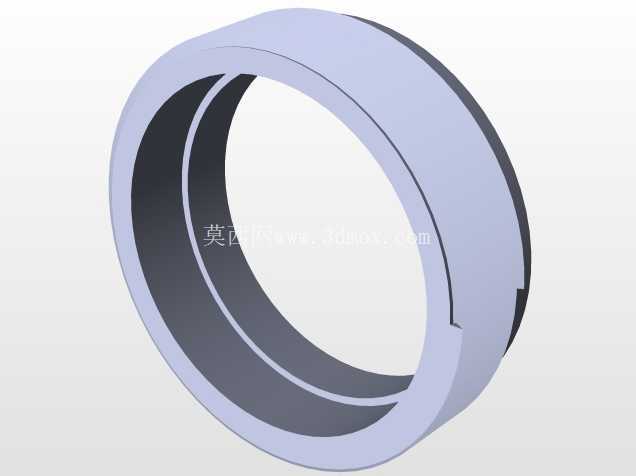

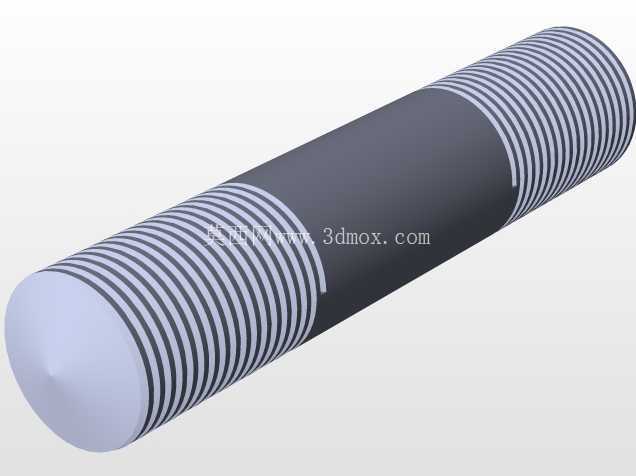

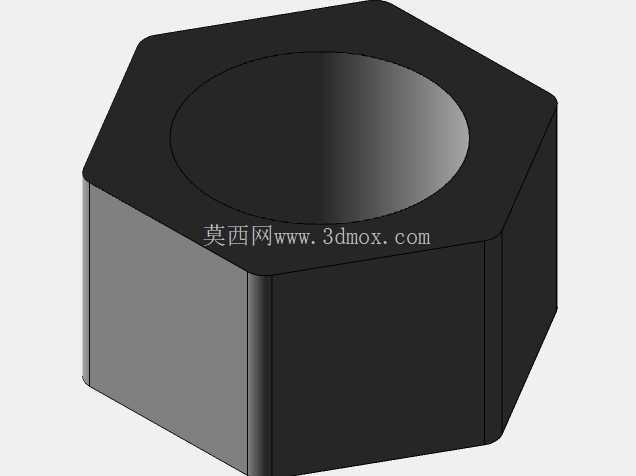

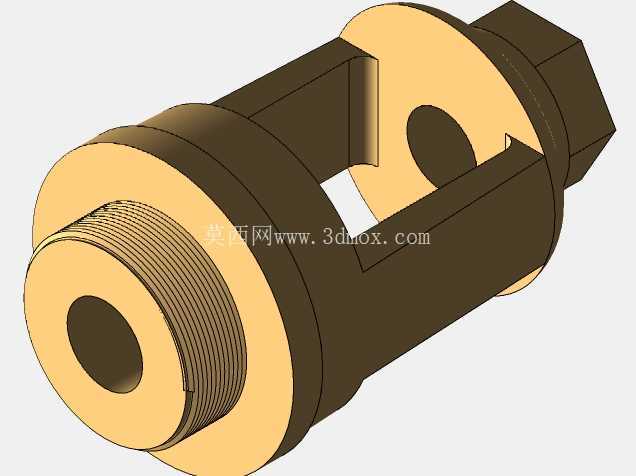

  密封结构上,阀瓣与阀座的密封面采用锥面配合设计,相比平面密封,锥面密封在关闭时能产生更大的密封比压,对管路介质中的微小杂质有一定的挤碎排出能力,降低因杂质卡涩导致的内漏概率;阀杆的密封采用多层填料压盖结构,通过顶部的压盖螺母调节填料压紧力,当使用一段时间出现外漏时,不需要停机拆解阀门,只需要均匀拧紧压盖螺母就能补偿填料的磨损量,延长整阀的使用寿命。设计过程中对各部件的装配间隙做了针对性校核,阀杆与阀盖导向段的间隙控制在0.1-0.15mm之间,既保证阀杆升降顺畅无卡滞,也避免间隙过大导致阀瓣偏磨密封面;手轮全开位置的限位做在阀盖顶部的台肩上,当阀瓣提升到最高位置时,阀杆上的轴肩刚好与阀盖台肩接触,避免操作时过度旋升导致阀杆脱出阀体。

  从安装尺寸来看,整阀的结构长度符合常规内螺纹截止阀的安装距要求,进出口螺纹的同轴度公差控制在0.05mm以内,保证安装时不会出现螺纹别劲导致的阀体应力集中,手轮的最大旋转外径距离阀体中心的尺寸经过优化,操作时不会与相邻管路或支架产生干涉,即使在管路排布较密集的阀组区域,也能预留出足够的手部操作空间。材质搭配上,阀体与阀瓣采用常规铸钢或黄铜材质适配不同介质场景,手轮采用铸铁材质降低成本,阀杆采用不锈钢材质提升耐磨与防锈能力,填料采用柔性石墨或聚四氟乙烯,分别适配高温水或普通常温水、气动介质的使用需求。整个模型的结构拆分完全按照实际加工装配逻辑搭建,每个部件的倒角、退刀槽、螺纹收尾等工艺细节都做了还原,既可以作为管路系统三维布管时的标准阀件库模型使用,也可以作为结构设计人员学习手动截断阀结构原理的参考样件,拆解后能清晰看到每个部件的配合关系,理解手动阀从手轮输入扭矩到阀瓣升降实现密封的整个传动逻辑,对于刚接触管路阀件设计的工程师来说,能快速建立截止阀的结构认知,避免设计时出现装配干涉、密封比压不足、操作力矩过大等常见问题。
