工业设备舱门联锁防护安全装置

　　在工业生产场景中，带电设备舱、高压操作间、自动化设备防护区的门体安全联锁是规避误入风险、保障作业安全的核心结构，这套门安全装置正是针对这类场景开发的机械式防护结构，不需要额外接入电气信号回路，纯机械结构即可实现门体关闭状态的锁止与异常开启的触发防护，适配各类需要人员准入管控的工业舱室场景。从结构设计逻辑来看，这套装置采用内嵌式安装布局，整体随门体合页侧同步布置，不会额外占用门体外侧的操作空间，也不会在门体开启时形成突出的磕碰风险点。

　　装置的触发逻辑完全依托门体的开合行程实现，当门体处于完全关闭位置时，装置内部的锁止销会自动卡入门框对应的限位槽内，此时如果没有外部解锁动作，门体无法从外侧直接拉开，避免非授权人员随意开启带电或者带运转部件的舱门；当门体开启角度超过5度时，装置内部的触发摆臂会随门轴转动同步动作，触发配套的安全回路微动开关（本模型仅展示机械结构部分，电气触发部件可根据实际选型适配），第一时间切断舱内设备的动力电源或者触发声光预警，从物理层面杜绝开门状态下设备误启动的风险。从安装边界来看，这套装置适配厚度40-60mm的常规工业钢制门或者复合防火门，门框侧的安装槽深度仅需要25mm即可完成嵌装，不需要对现有门体结构做大规模裁切改造，旧门改造场景也可以直接通过外置安装板固定，不需要破坏原有门体的承重结构。装置的活动部件全部采用隐藏式布局，外部没有裸露的传动连杆，一方面可以避免车间内的粉尘、切削液飞溅进入传动缝隙造成卡滞，另一方面也能防止人员违规撬动锁止结构，提升整体的防破坏能力。

　　在实际应用中，这类装置常配套在车间配电柜舱门、自动化生产线防护围栏门、小型设备检修舱门、变压器室防护门等场景，相比电磁式门锁，纯机械结构的安全装置不存在断电失效的风险，即使厂区突发停电，装置依然可以保持锁止状态，避免停电期间人员误入未完成放电的高压舱室。设计过程中特意对锁止销的行程做了冗余设计，锁止销的有效插入深度达到12mm，即使门体在长期使用后出现2-3mm的下沉变形，锁止销依然可以可靠卡入限位槽，不会因为门体形变出现锁止失效的问题。同时装置的解锁部件设置在门体内侧，只有进入舱室的人员可以从内部触发解锁，外侧仅保留专用的运维解锁孔，需要配套专用钥匙才能从外侧开启，进一步强化了非授权准入的防护能力。

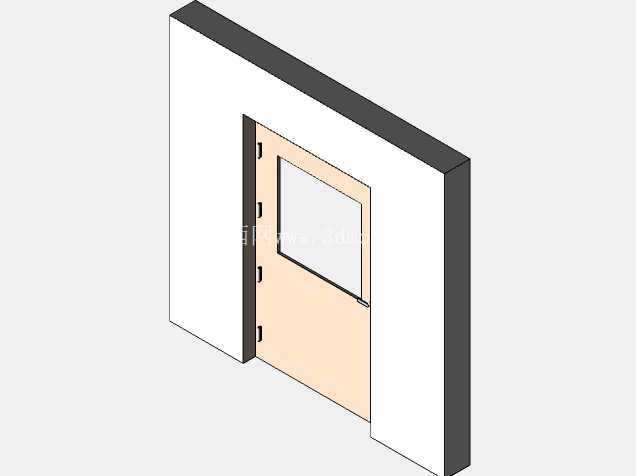

　　门体上预留的观察窗位置也和这套安全装置做了布局避让，观察窗下沿距离装置上沿留有80mm的操作间隙，不会影响日常运维时透过观察窗查看舱内设备状态，也不会遮挡装置的状态指示标记，运维人员在外侧就可以通过装置上的红色指示销判断门体是否处于可靠锁止状态。整套结构的传动部件没有采用复杂的齿轮组，仅通过摆臂和复位弹簧实现动作，零部件数量少，后期维护只需要定期在转动销轴处加注少量润滑脂即可，不需要复杂的校准调试，非常适合工业场景下长期免维护的使用需求。针对不同的门体开合方向，这套装置的安装支架预留了对称的固定孔位，左开和右开门都可以通用安装，不需要单独开发镜像版本的零部件，能够降低备件储备的品类压力。
