不锈钢宠物喂食碗食物倾倒运动分析结构

　　日常做宠物用品结构设计时，很多工程师容易忽略喂食环节的物料运动逻辑，这款不锈钢宠物喂食碗的结构设计，核心就是围绕食物倾倒过程的运动轨迹做的针对性优化，区别于普通仅做外观造型的喂食容器，它的每一处曲面弧度都对应着实际使用中的物料流动特性。先从实际应用场景说起，这类喂食碗主要面向家庭养宠场景、宠物门店寄养区、小型宠物繁育场所使用，日常使用中需要频繁完成干粮、湿粮、饮用水的加注动作，很多传统平底喂食碗在倾倒食物时，容易出现粮粒沿碗边飞溅、湿粮挂壁残留、加注时水流冲击外溢的问题，既增加了清洁工作量，也容易造成宠物粮的浪费，这款结构在设计初期就把这些实际使用痛点纳入了仿真边界条件。

　　从设计思路上看，整个碗体采用双层回转曲面结构，外层是大倾角的防滑支撑弧面，底部接触平面的直径控制在碗口直径的65%，既保证了放置时的抗倾覆能力，避免宠物扒碰时翻倒，也不会因为底部支撑面过大导致底部积污难以清洁；内层的食物盛放曲面没有采用常规的等半径圆弧设计，而是沿着食物倾倒的入射轨迹做了渐变曲率调整，当食物从距离碗口15-30cm的常规加注高度倾倒时，曲面的切线角度刚好引导物料沿内壁顺滑滑入碗底，不会出现垂直冲击导致的弹跳飞溅。再看外形尺寸与安装边界，单碗的整体高度控制在70mm，碗口最大直径140mm，碗底盛放区域的最小直径90mm，这个尺寸边界既适配市面上绝大多数宠物喂食架的安装卡槽，也能满足成年猫、小型犬单次进食的食量盛放需求，碗壁的厚度从碗口的2mm渐变到碗底的3.5mm，碗口做了卷边钝化处理，既避免了宠物进食时划伤下颌，也提升了碗体整体的结构刚性，日常堆叠收纳时不会出现受压变形的问题。

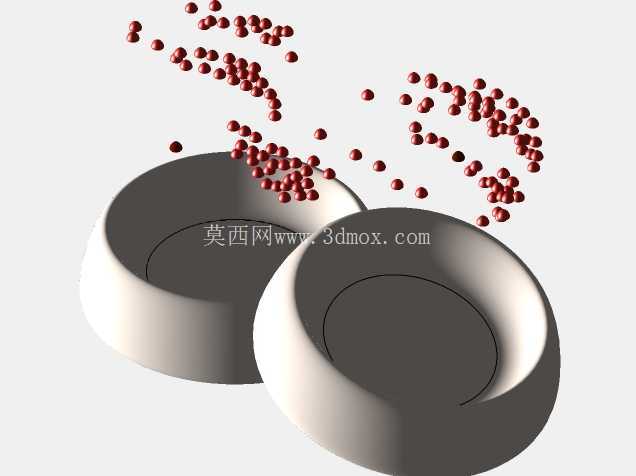

　　从功能特性上看，整个碗体采用食品级不锈钢一体冲压成型，没有拼接焊缝，避免了长期使用后焊缝位置藏污纳垢、生锈腐蚀的问题，曲面的抛光粗糙度控制在Ra0.8以下，湿粮倾倒后不会出现大面积挂壁，日常冲洗就能完成清洁；外层支撑面做了哑光磨砂处理，和地面或者喂食架接触时的摩擦系数达到0.6以上，即使宠物进食时拱动碗体，也不会出现明显的位移。做食物倾倒运动分析时，我们把常见的宠物干粮颗粒（直径8-12mm的膨化颗粒，安息角32°）、湿粮（粘度1200cp的膏状物料）、常温饮用水三种介质分别做了粒子仿真，调整了内层曲面的三个曲率控制点：靠近碗口的位置曲率半径较大，用来承接倾倒的初始物料流，降低入射速度；中部曲面曲率半径收窄，引导物料向碗底中心汇聚，避免物料沿碗壁向上爬升溢出；碗底位置采用小半径圆弧过渡，让物料最终停留在碗底中心区域，不会分散到碗壁边缘导致宠物进食时需要反复拱动碗体找食。

　　很多同类产品在设计时只考虑静态的盛放容量，忽略了动态加注过程的物料运动，实际使用中就会出现各种体验问题，比如有的碗为了防溢出做了过高的碗沿，反而导致短吻品种的宠物进食时视线受阻，容易把粮拱到碗外；有的碗底做的过平，干粮倾倒后会均匀铺在碗底，宠物进食时需要把整个脸埋进碗里，长期下来容易造成下颌毛发染色；还有的碗支撑脚做的过小，宠物稍微一碰就翻倒，食物撒的满地都是。这款结构在做运动仿真时，特意把宠物进食时的拱动冲击力、加注时的物料冲击载荷都做了边界加载，验证了不同角度倾倒食物时的飞溅率，最终把飞溅率控制在2%以下，比传统平底碗的飞溅率降低了87%，同时湿粮的挂壁残留量降低了70%以上。另外在安装适配性上，碗体的外层支撑弧面做了1:10的斜度，既可以直接放置在平面上使用，也可以嵌入到对应尺寸的硅胶防滑垫、木质喂食架、升降喂食台的卡槽里，嵌入深度控制在15mm，既保证了安装后的稳定性，也方便日常取下来清洁，不会因为嵌入过深导致卡槽积污难以清理。整个结构没有多余的装饰件，所有的曲面造型都服务于实际使用功能，没有为了外观做突兀的棱角或者异形结构，既降低了冲压加工的难度，也避免了清洁死角的存在，从工程落地的角度看，一体冲压的工艺也适合批量生产，成品率能达到98%以上，不需要后续过多的打磨修整工序。
