刚性凸缘联轴器传动连接结构

　　在常规工业传动系统的轴系对接场景中，这类刚性凸缘连接结构的应用覆盖了绝大多数中低速、高扭矩传递的固定轴系对接工位，从常规输送线的动力输出端对接，到中小型减速机与工作机的输入轴连接，再到各类泵组、风机的电机轴与工作轴衔接，都能见到这类结构的身影。它的核心作用是实现两根同轴布置轴段的刚性连接，在传动过程中同步传递旋转扭矩，同时依托自身的刚性结构限制两轴之间的相对径向与角向偏移，保证轴系传动的同轴度精度，避免因轴系错位带来的振动、轴承偏磨等问题。

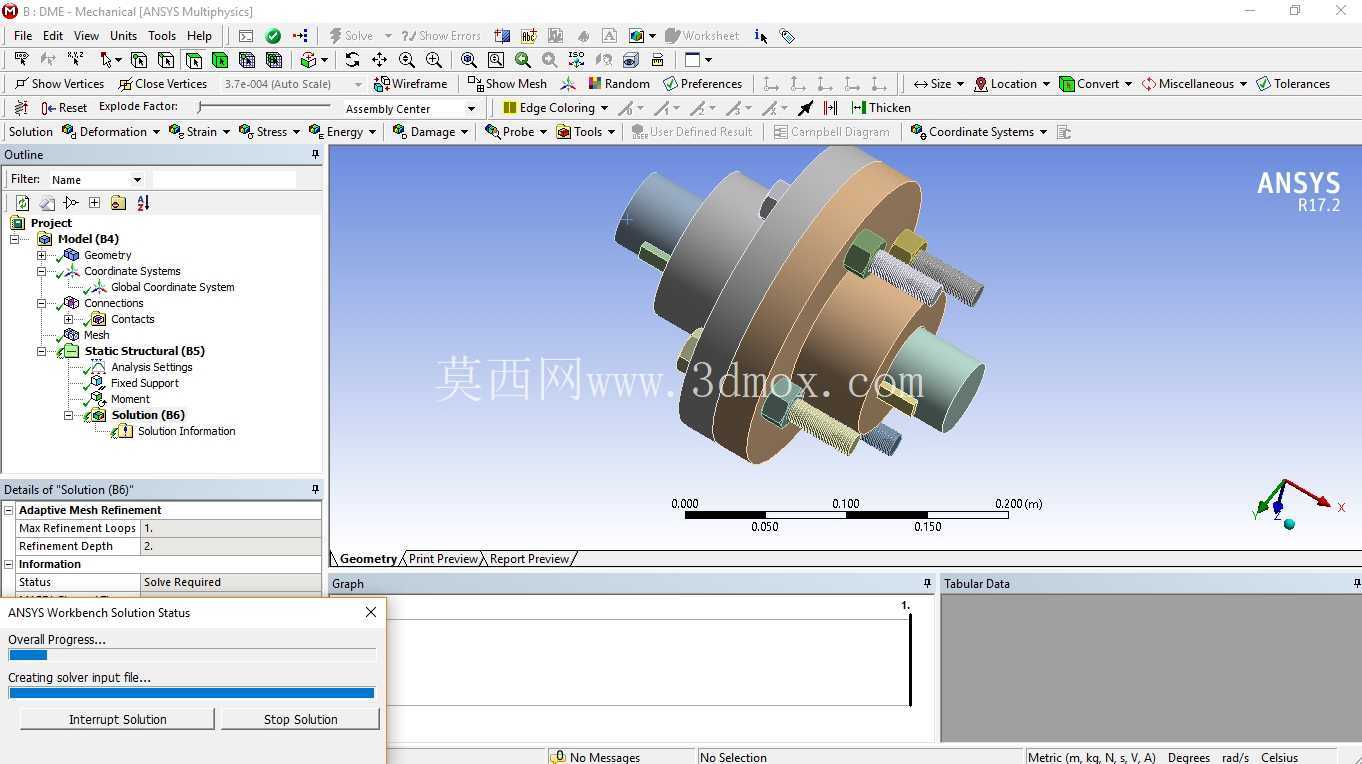

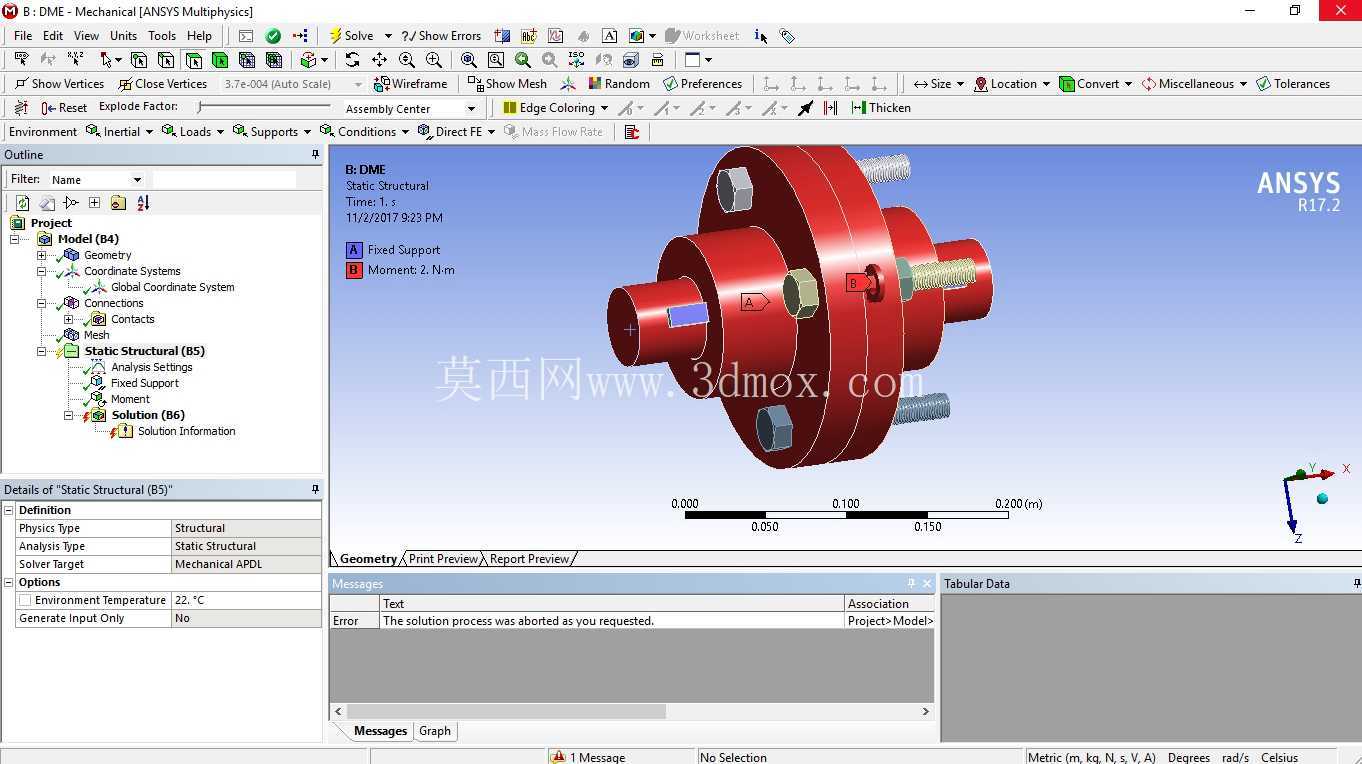

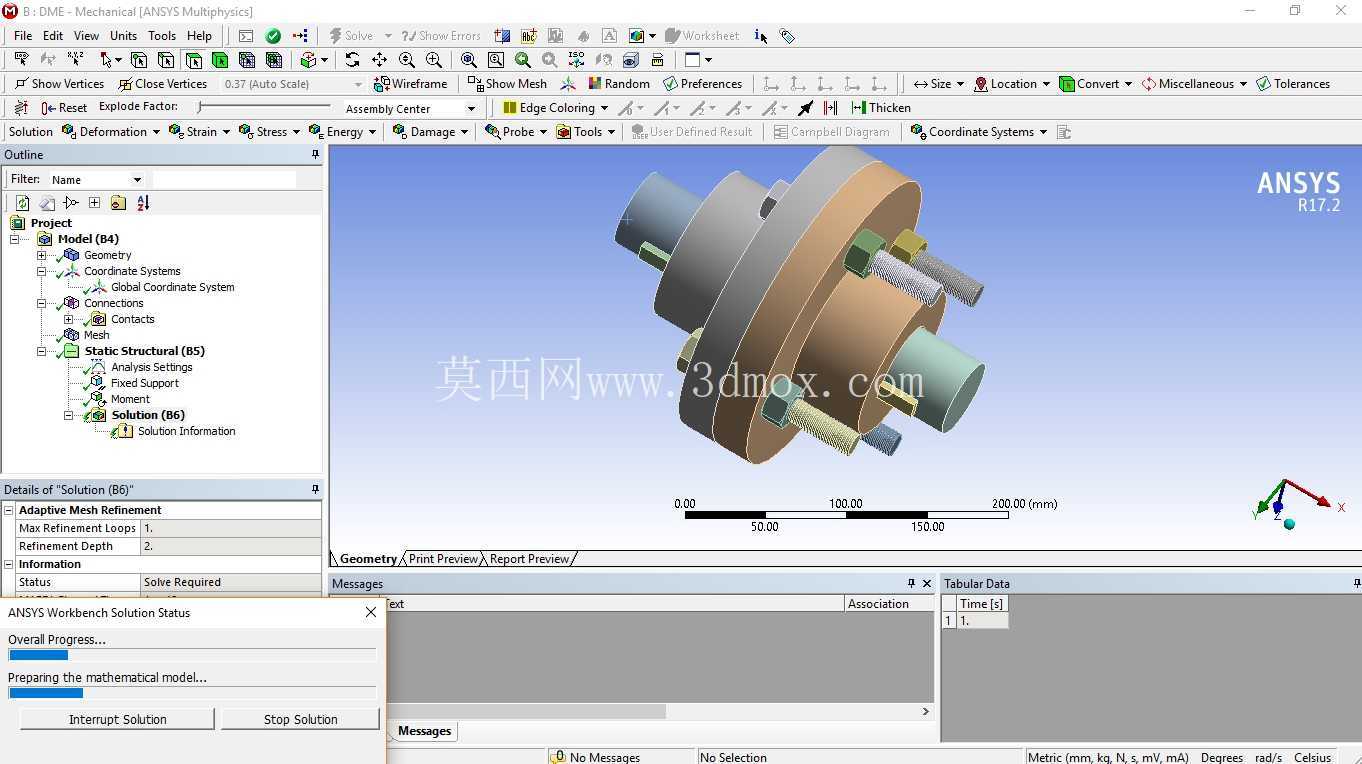

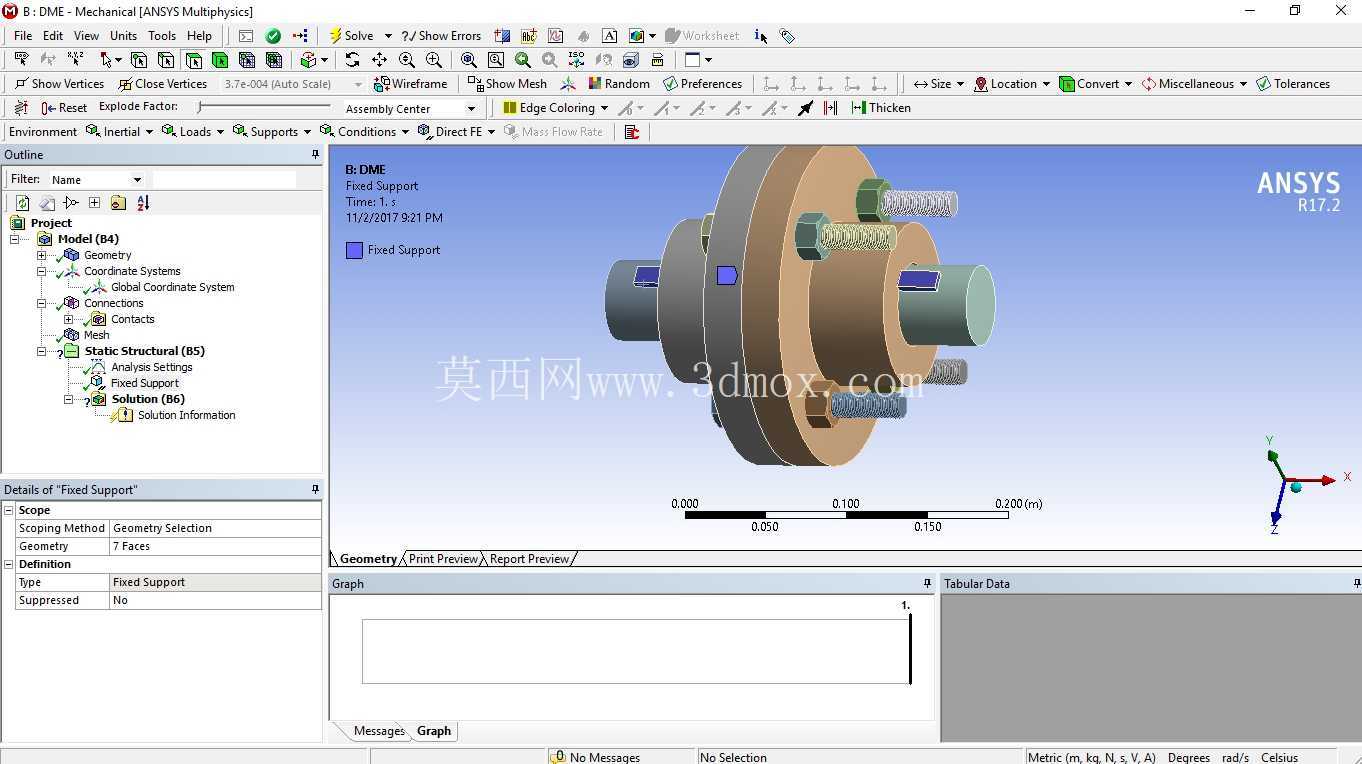

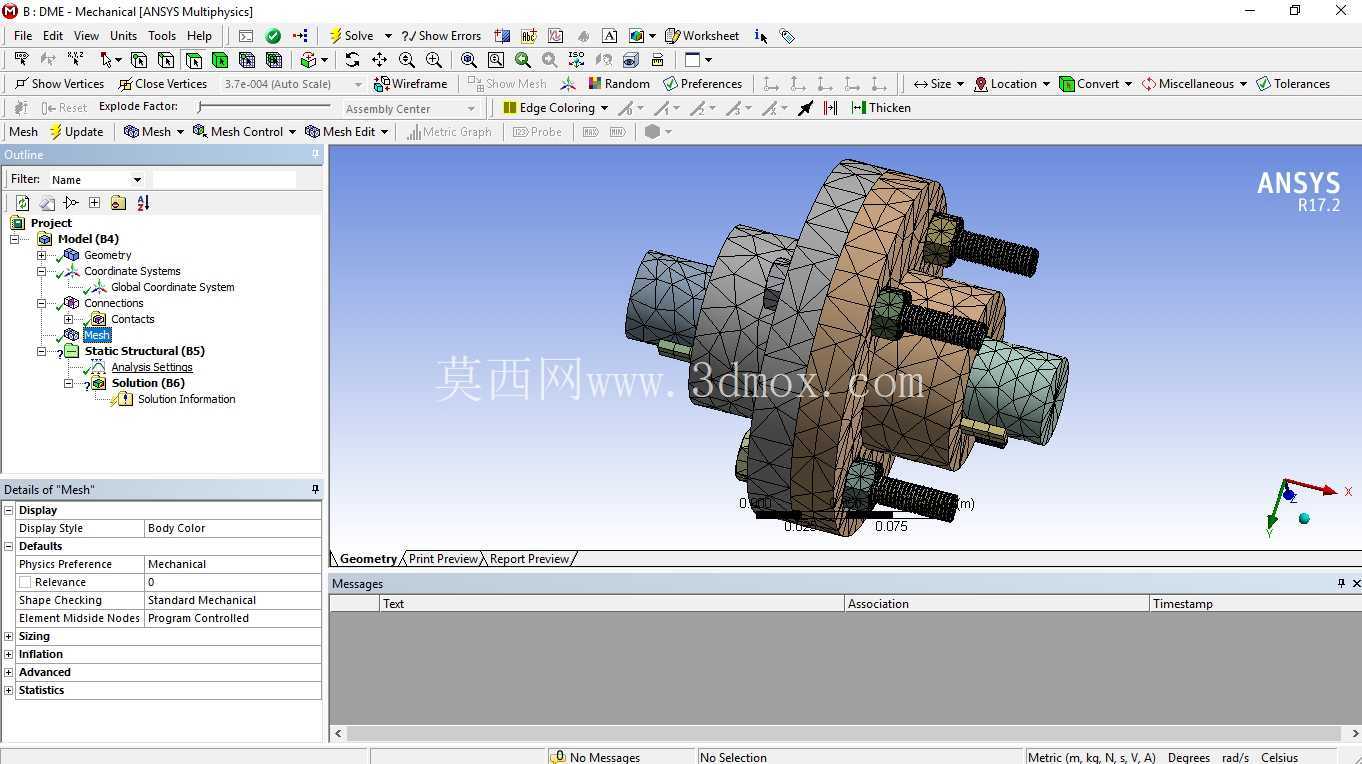

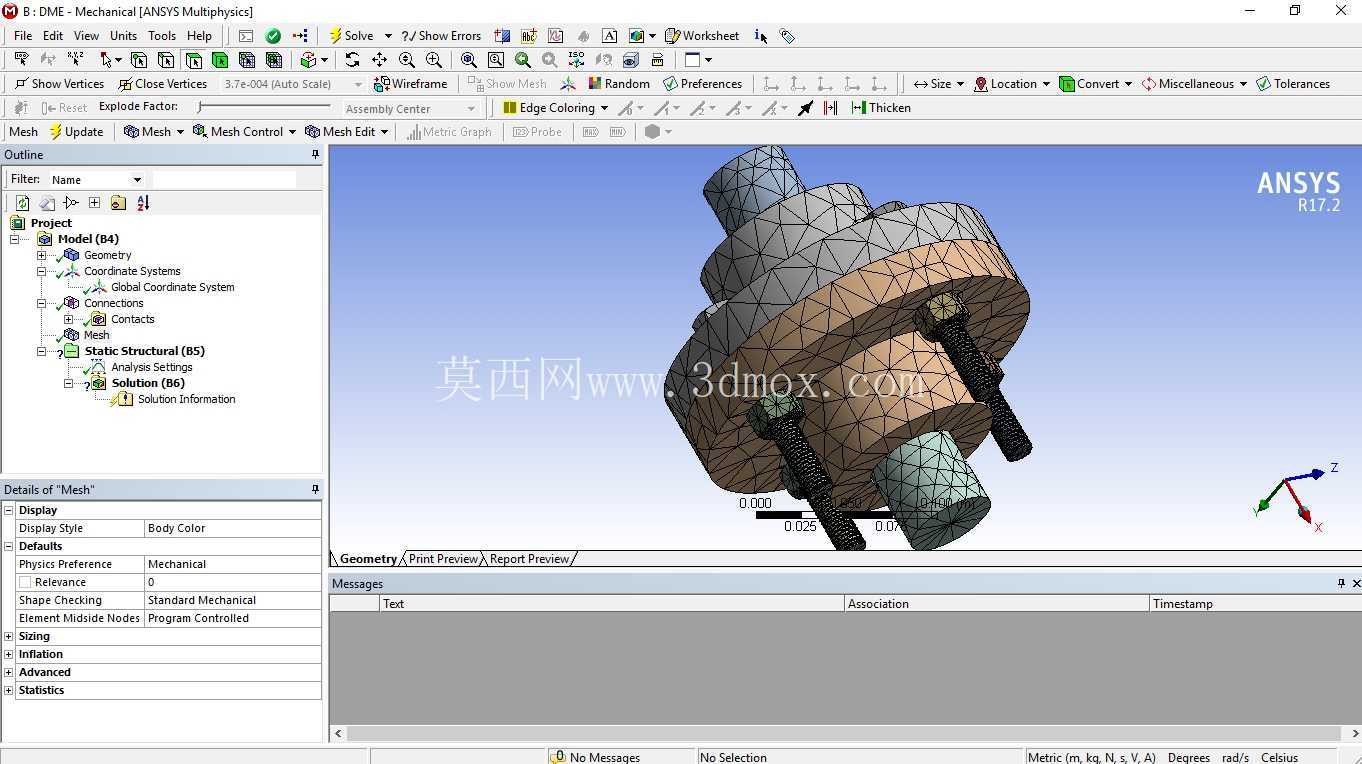

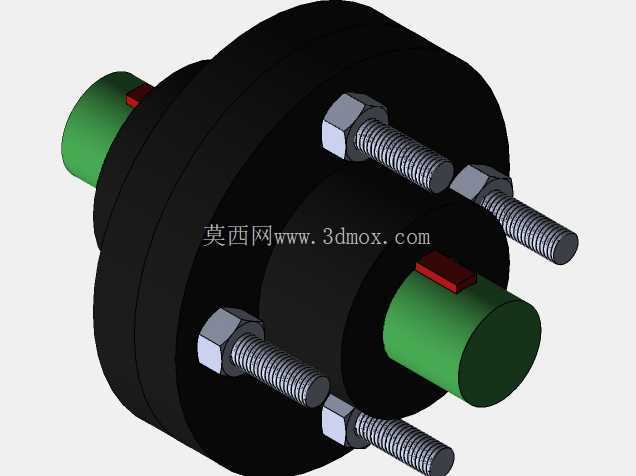

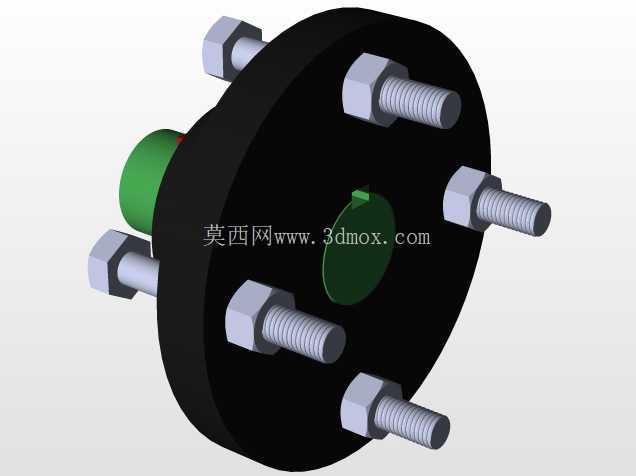

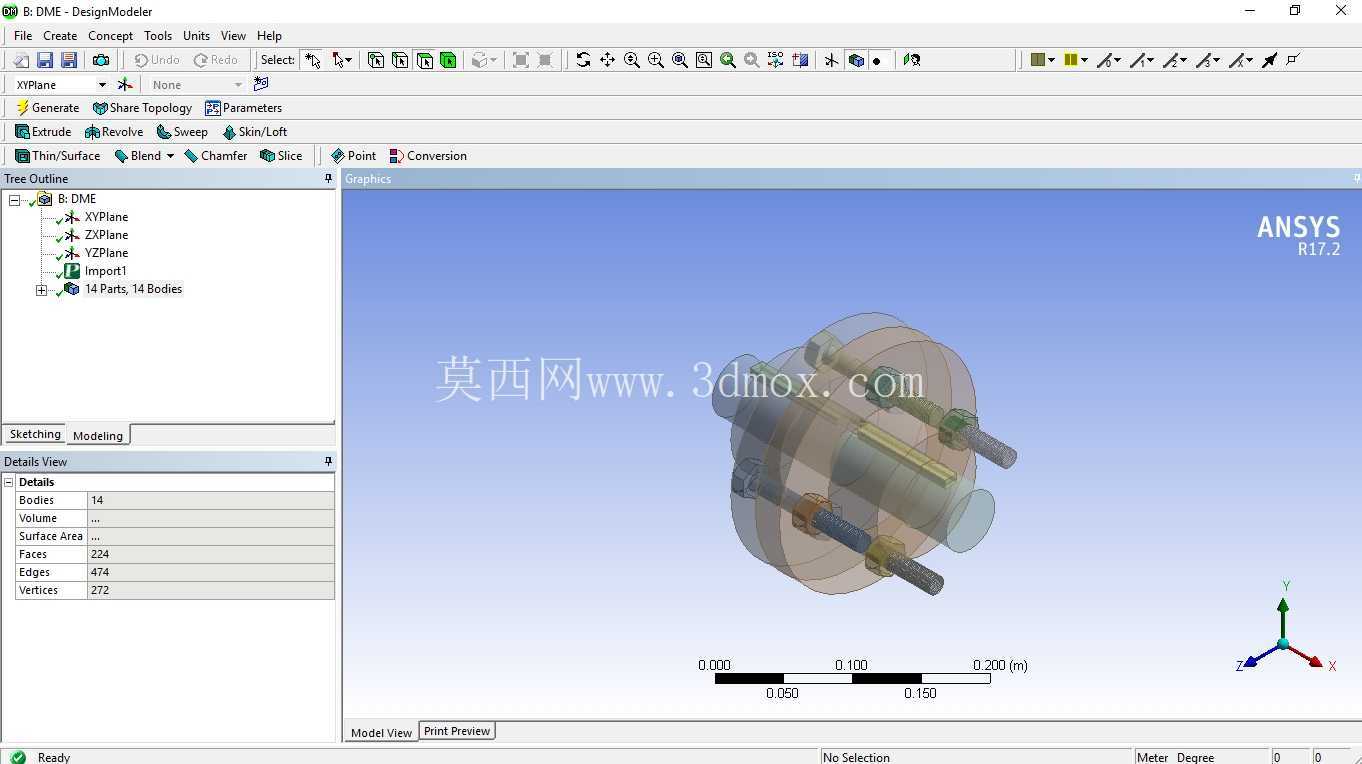

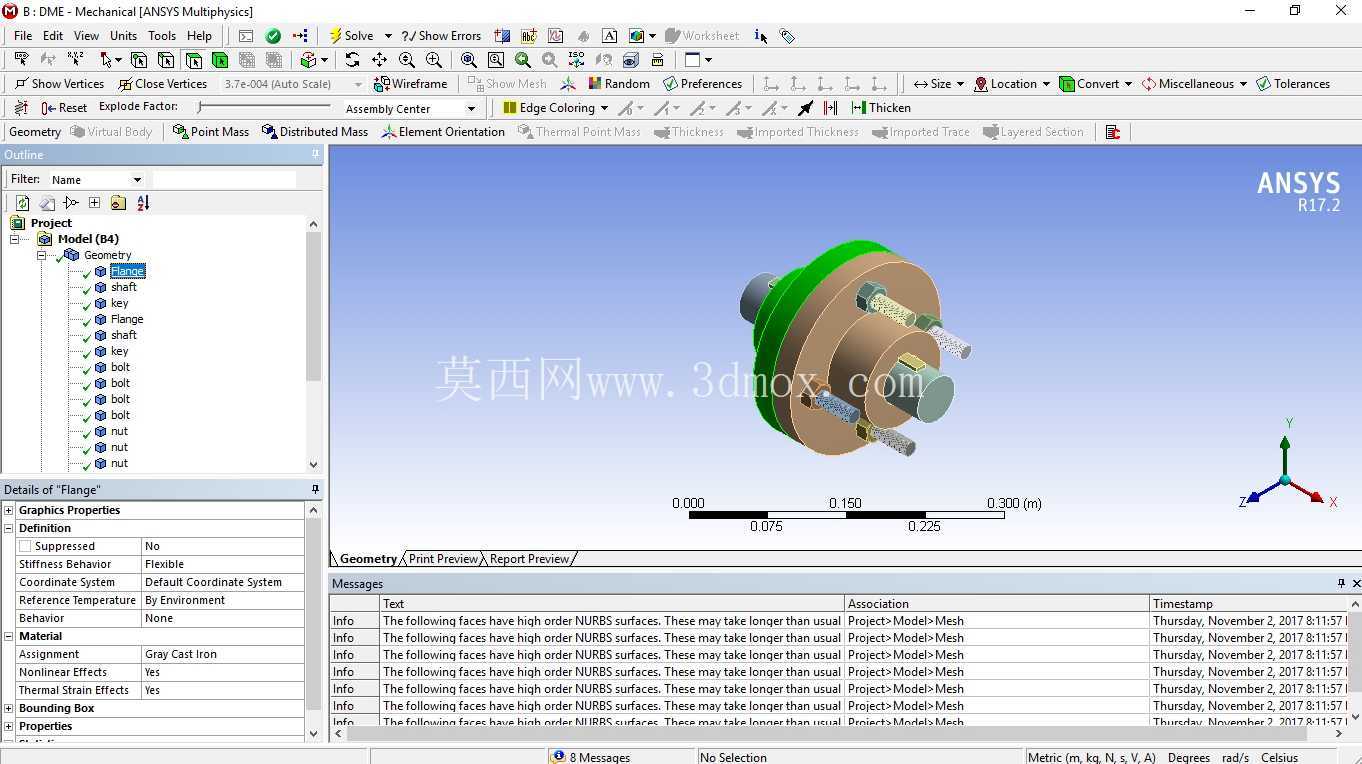

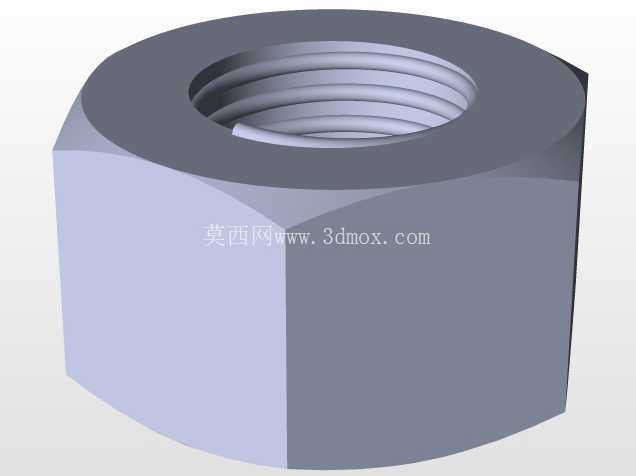

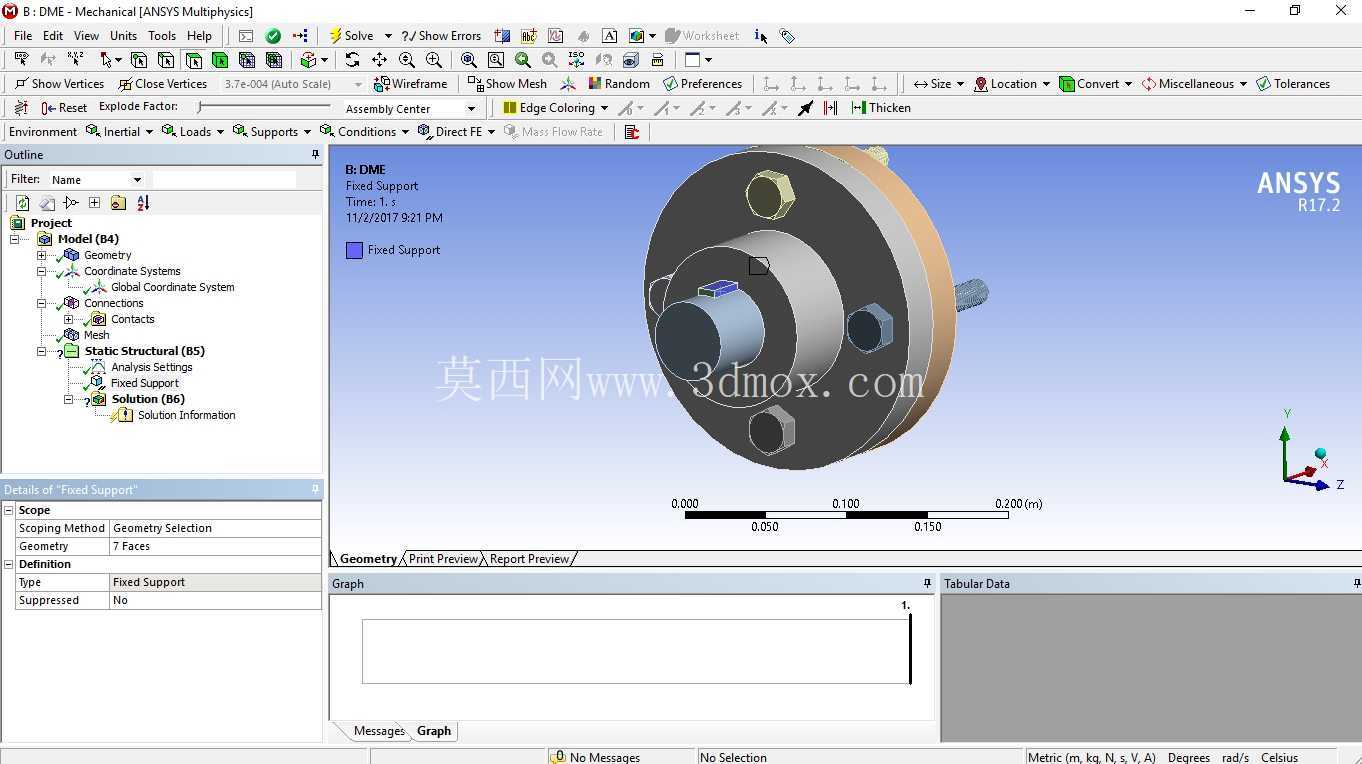

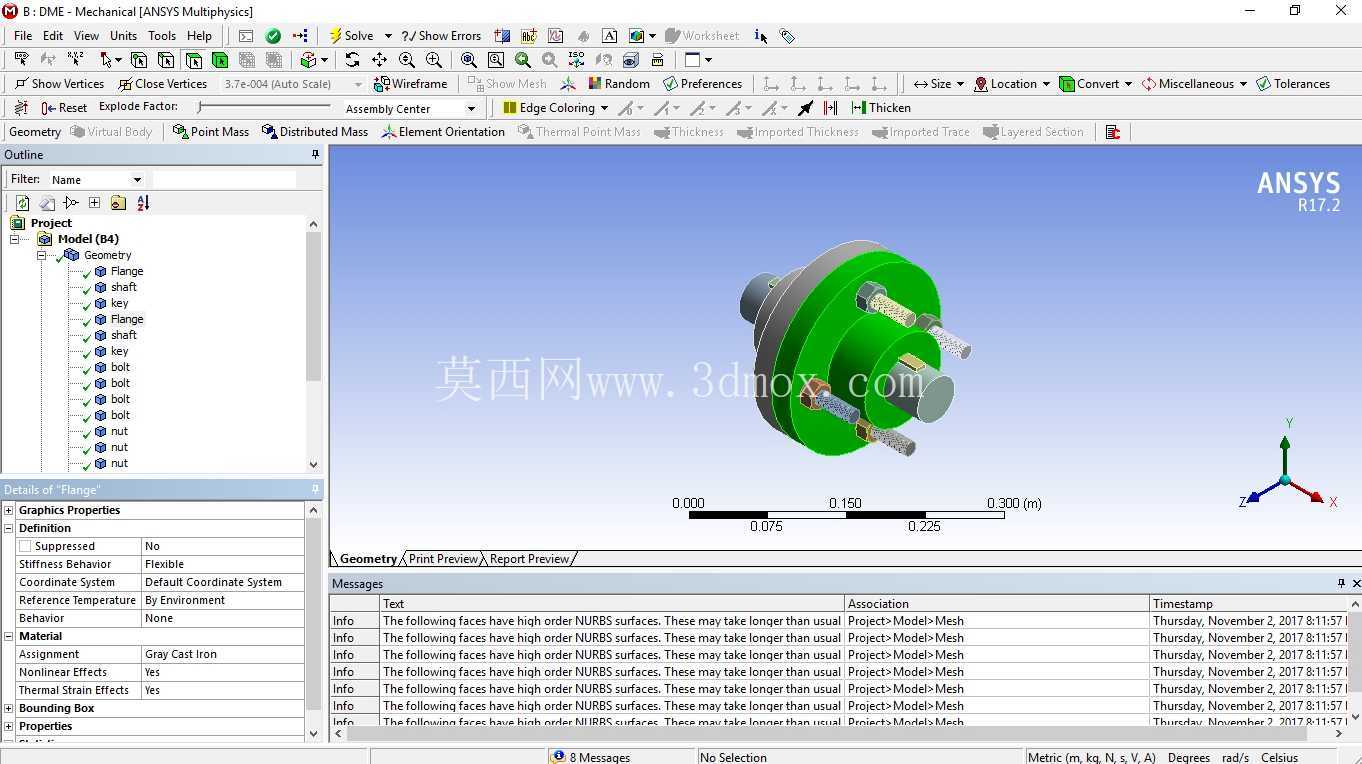

　　从结构设计逻辑来看，这套连接结构采用两个带凸缘的半联轴节分别套装在待连接的两根轴端，半联轴节与轴之间通过平键实现周向固定，保证扭矩可以从轴端顺畅传递到半联轴节本体，避免轴与联轴节之间出现相对转动打滑。两个半联轴节的对接端面加工有精准的定位止口，安装时止口相互嵌合，能够快速实现两轴的对中找正，大幅降低现场安装的调校难度，不需要反复打表调整径向与端面跳动就能满足常规传动的同轴度要求。两个半联轴节之间采用沿圆周均布的受拉螺栓实现紧固连接，螺栓穿过两个半联轴节的法兰通孔后配合六角螺母锁紧，依靠螺栓预紧后两个法兰端面之间的摩擦力，以及螺栓杆与孔壁的挤压作用共同传递扭矩，这种均布螺栓的布置方式可以让法兰圆周方向的受力更加均匀，避免局部应力集中导致的连接失效。

　　从安装边界与尺寸适配角度来说，这类结构的半联轴节内孔直径需要与待连接轴的轴径做公差配合，通常采用H7/k6的过渡配合，既可以保证装配时的顺畅度，又能避免运行过程中内孔与轴之间出现间隙晃动。法兰盘的外径尺寸根据所需传递的额定扭矩匹配，扭矩越大对应的法兰外径、螺栓规格与螺栓数量也会相应提升，保证连接强度满足传动负载要求。安装时需要预留的轴向空间要覆盖两个半联轴节的总长度，同时要留出足够的扳手操作空间用于螺栓的锁紧作业，法兰外圆与周边设备壳体、防护结构之间要保留足够的安全间隙，避免运行过程中出现剐蹭干涉。轴端的平键槽位置需要与半联轴节的键槽位置精准对应，键的顶面与键槽顶面之间要保留合理的间隙，避免装配时出现键顶死导致联轴节无法装到位的问题。

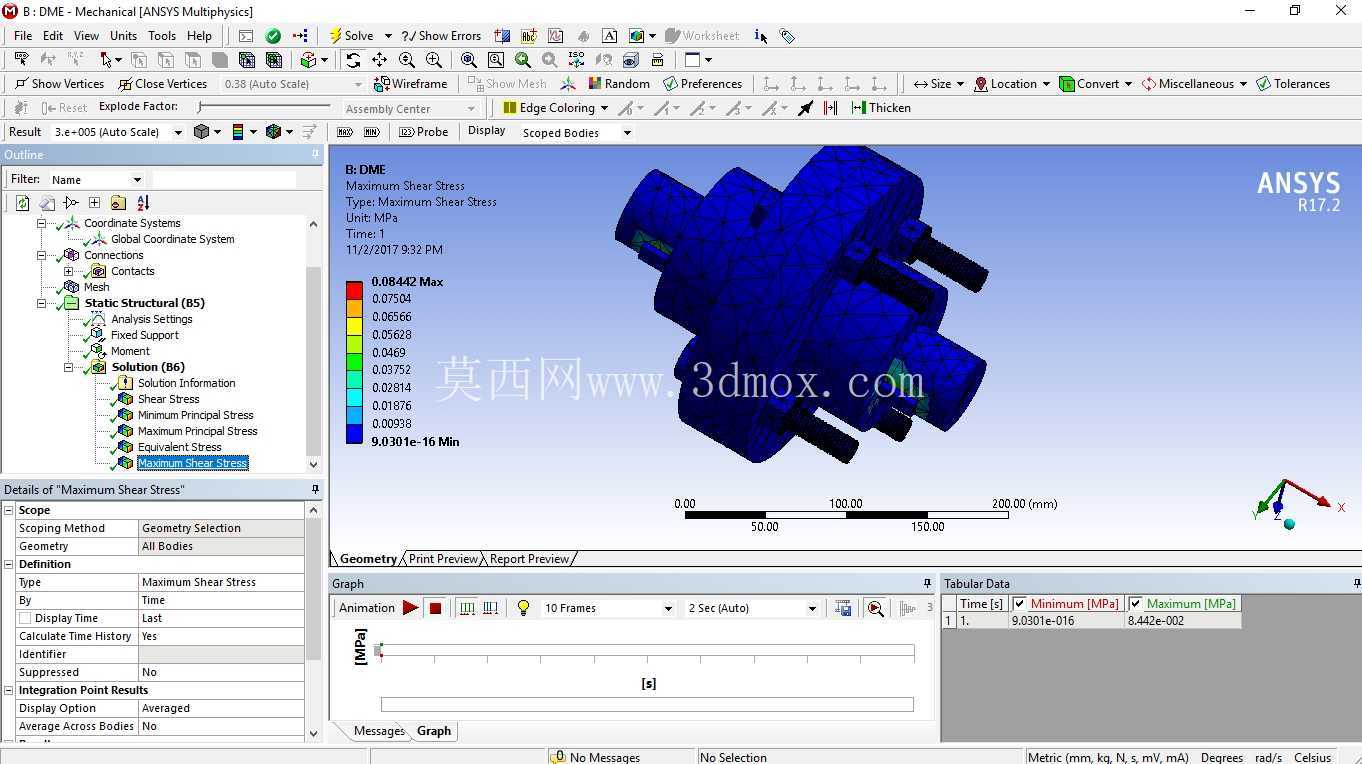

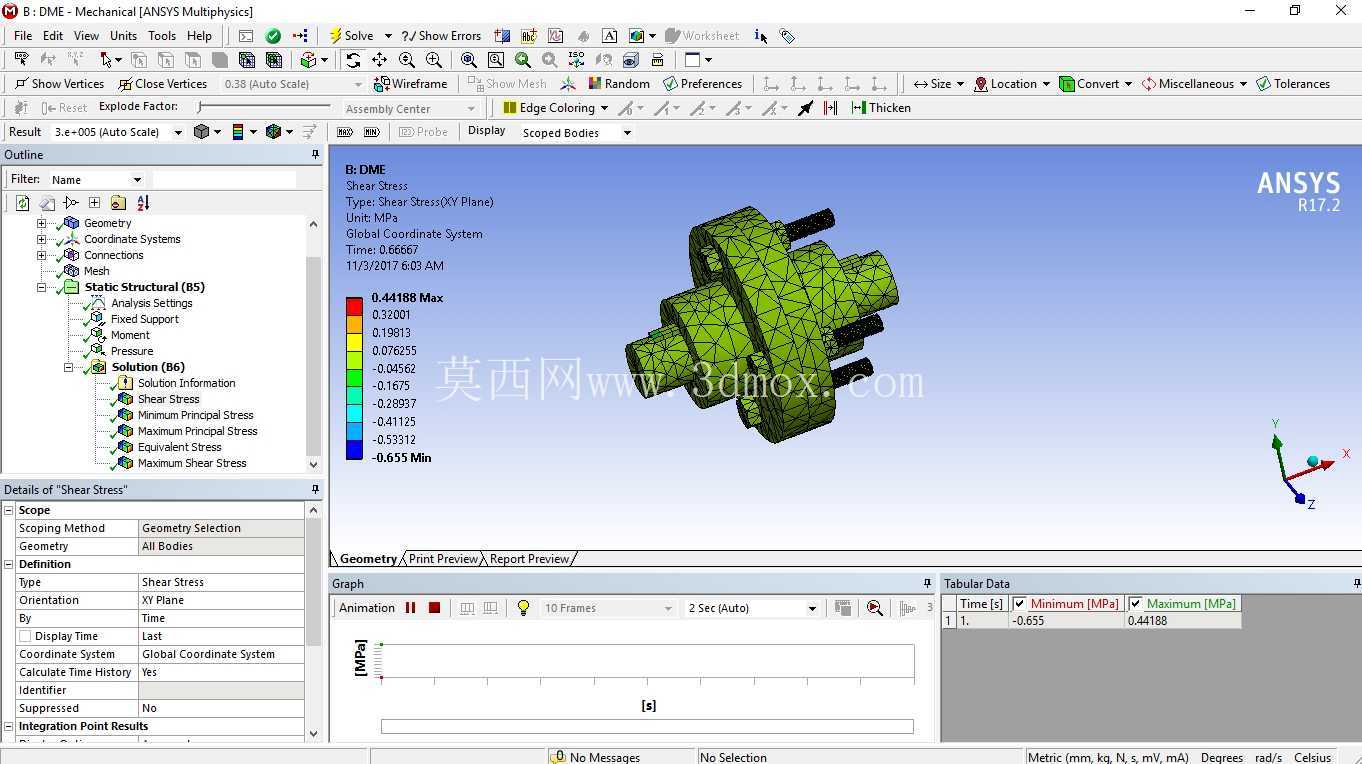

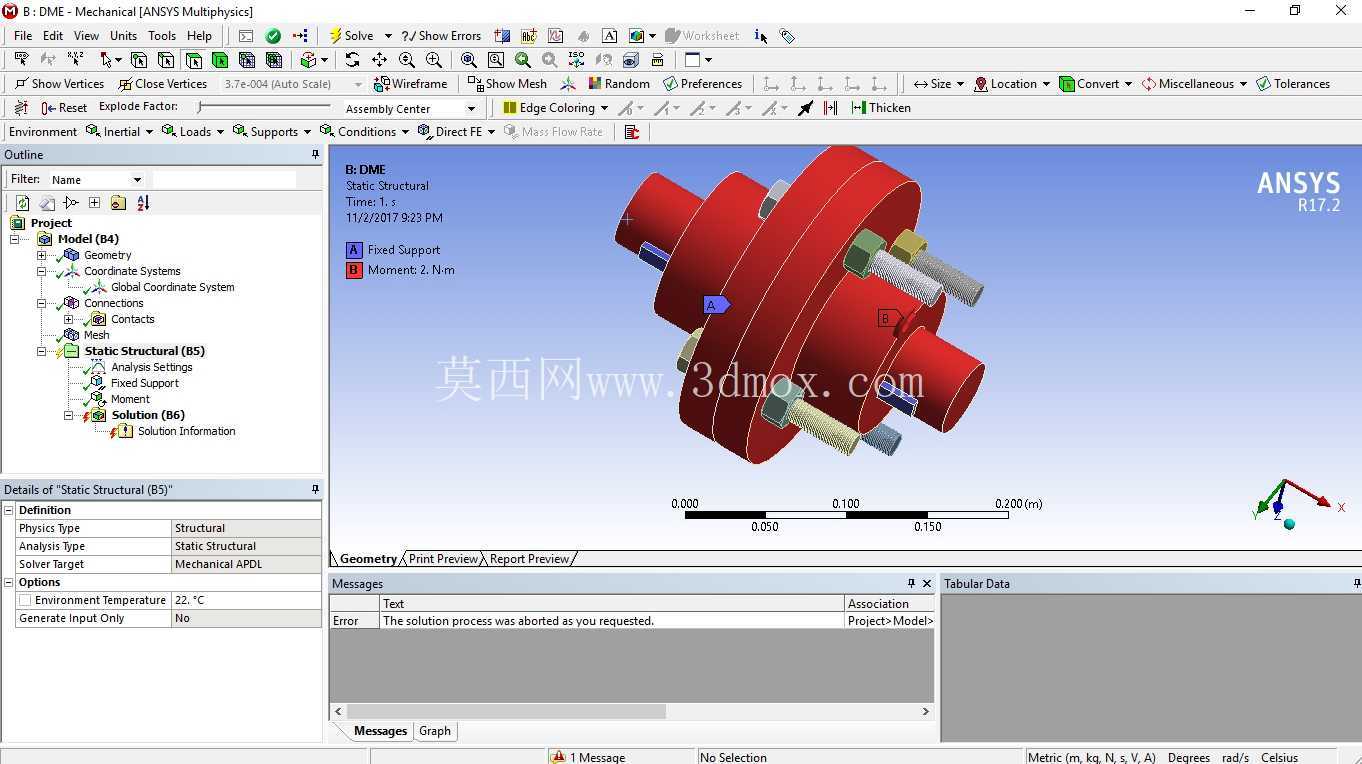

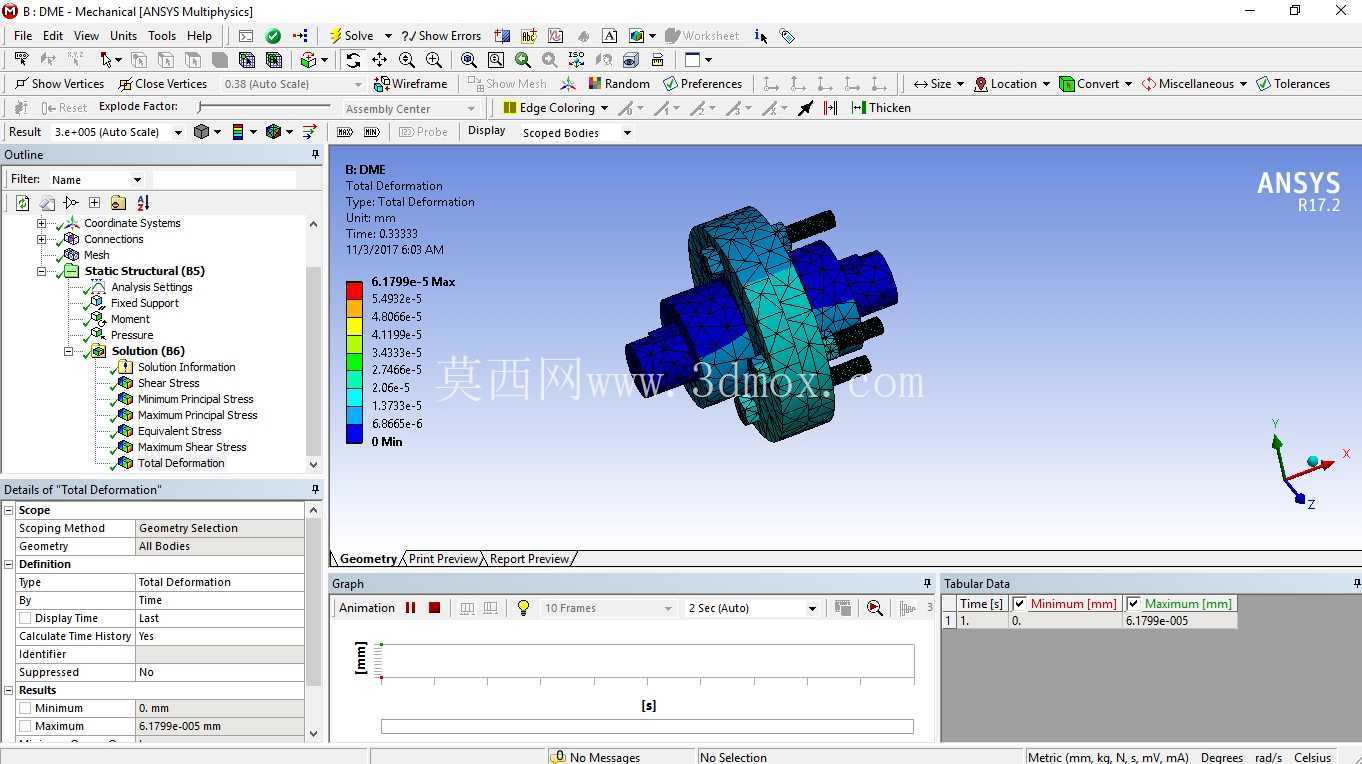

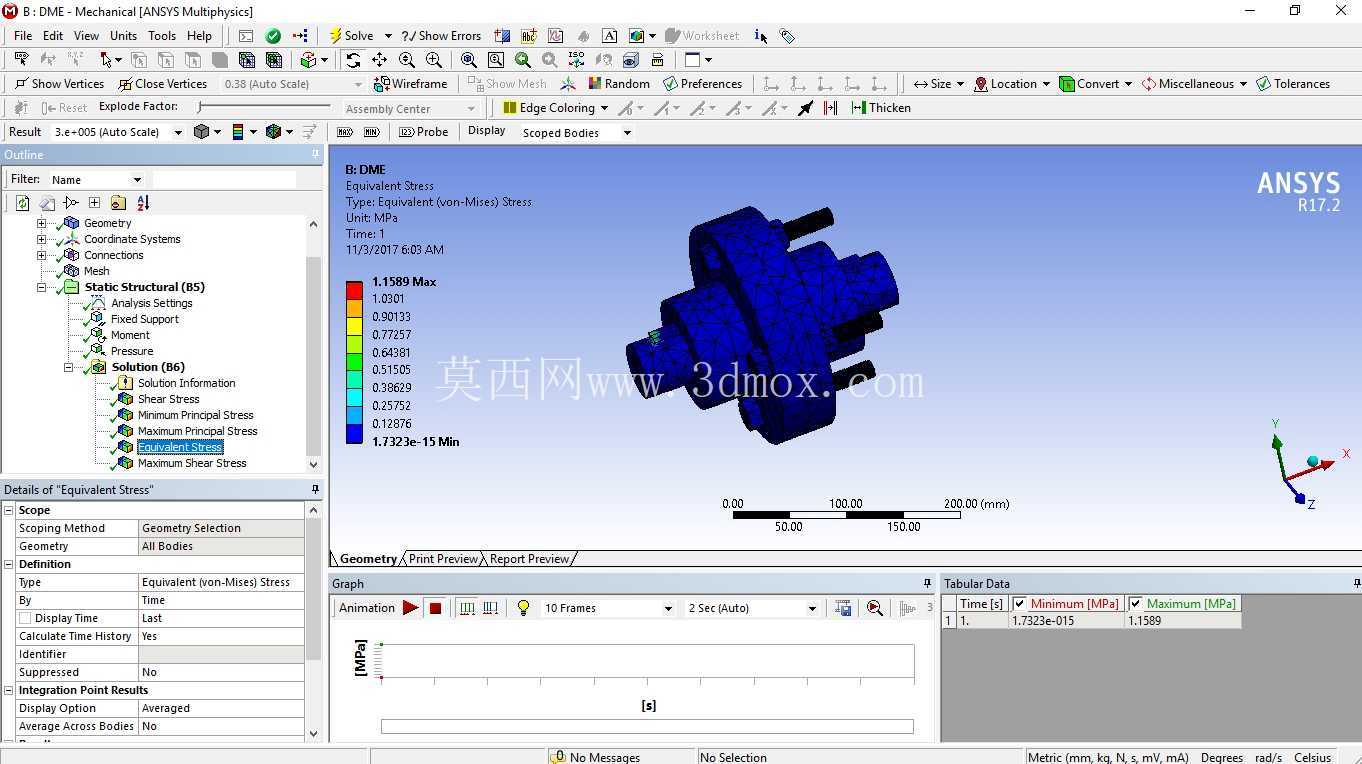

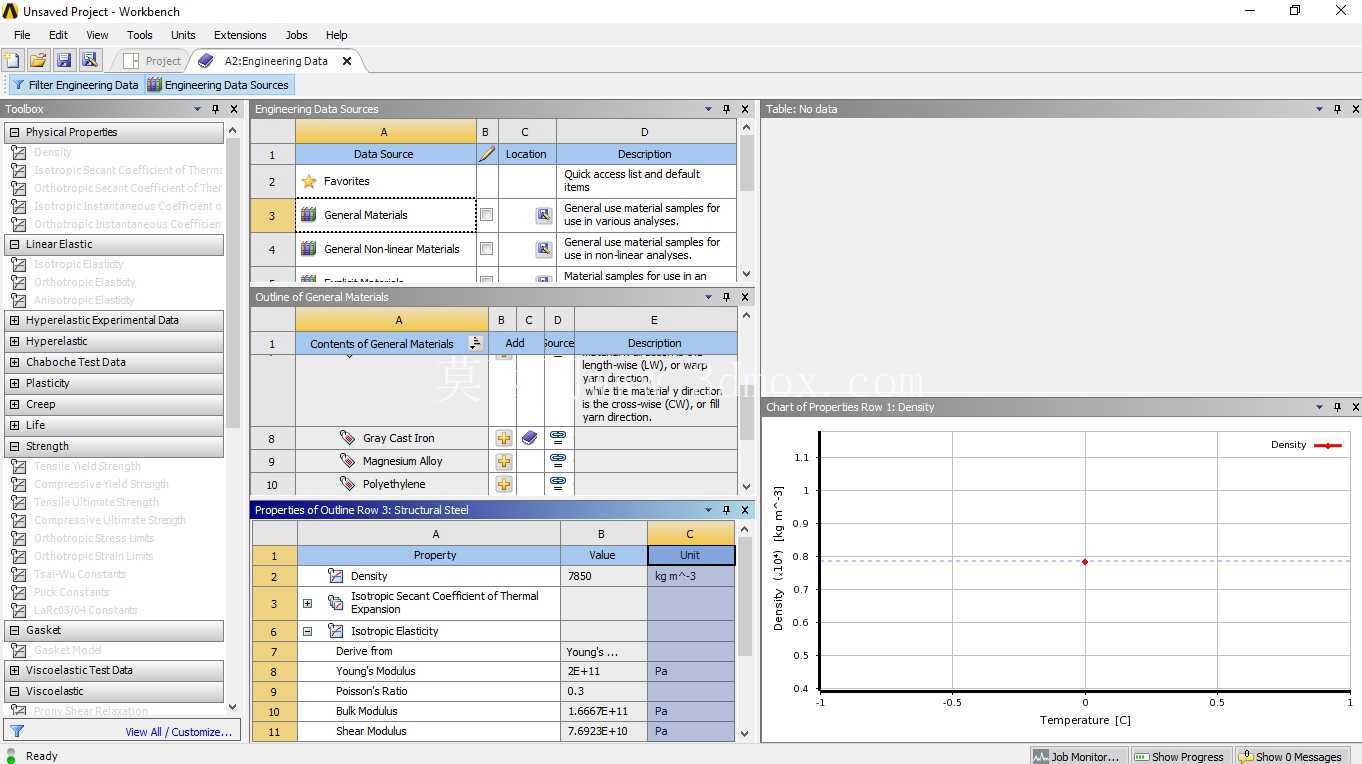

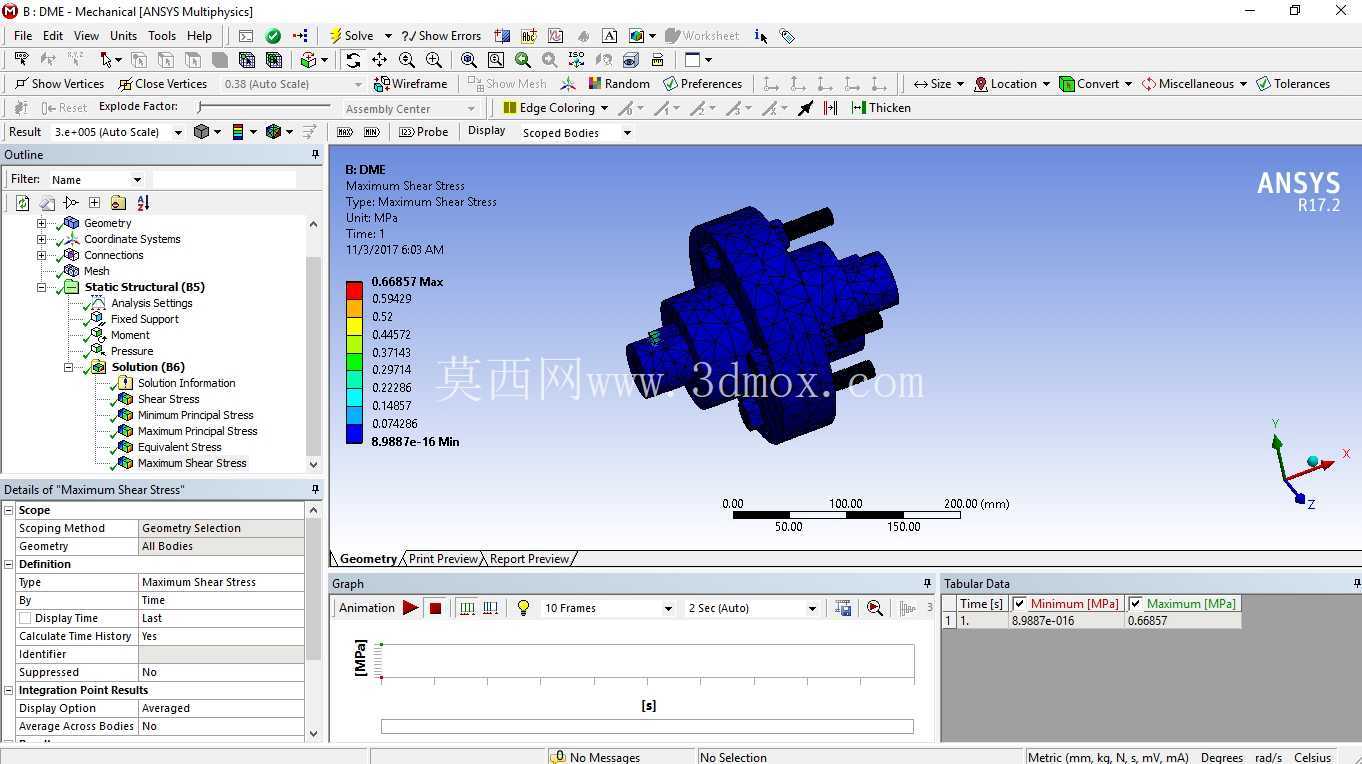

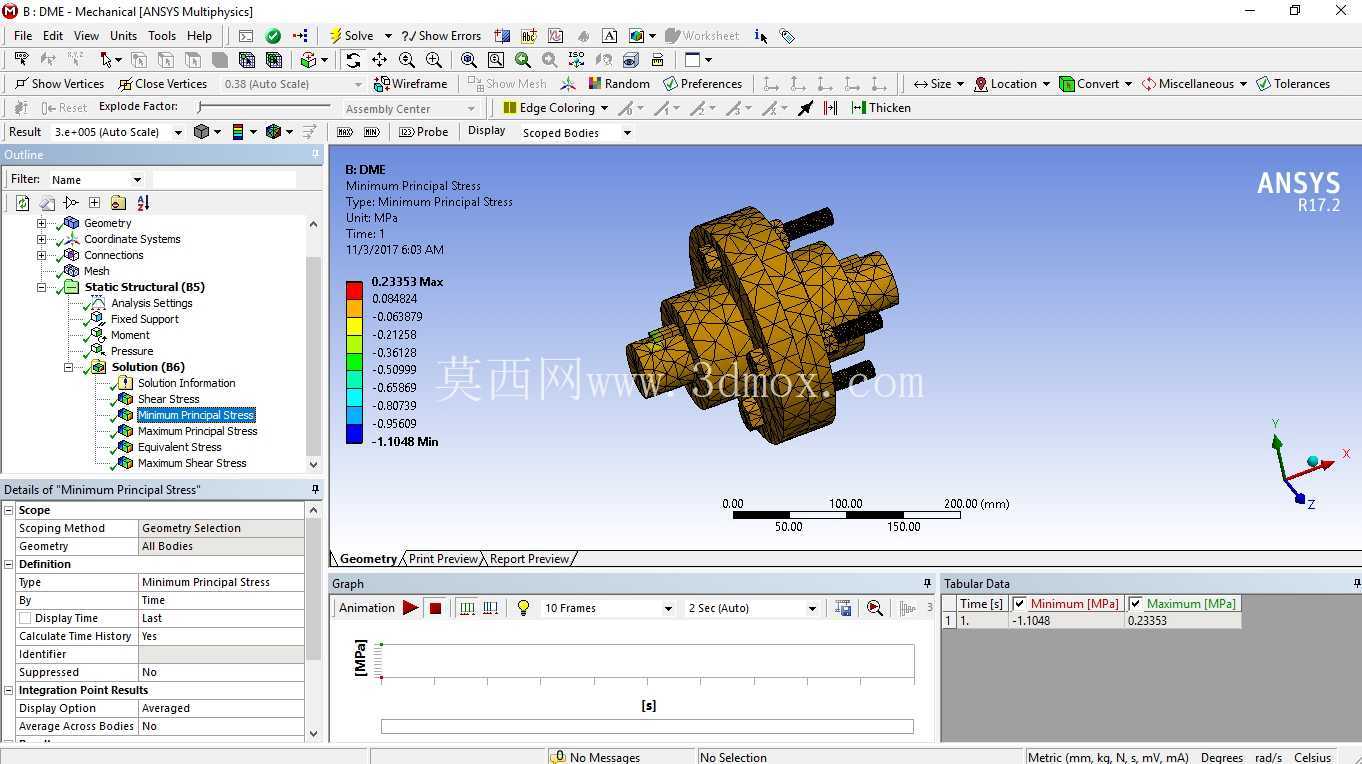

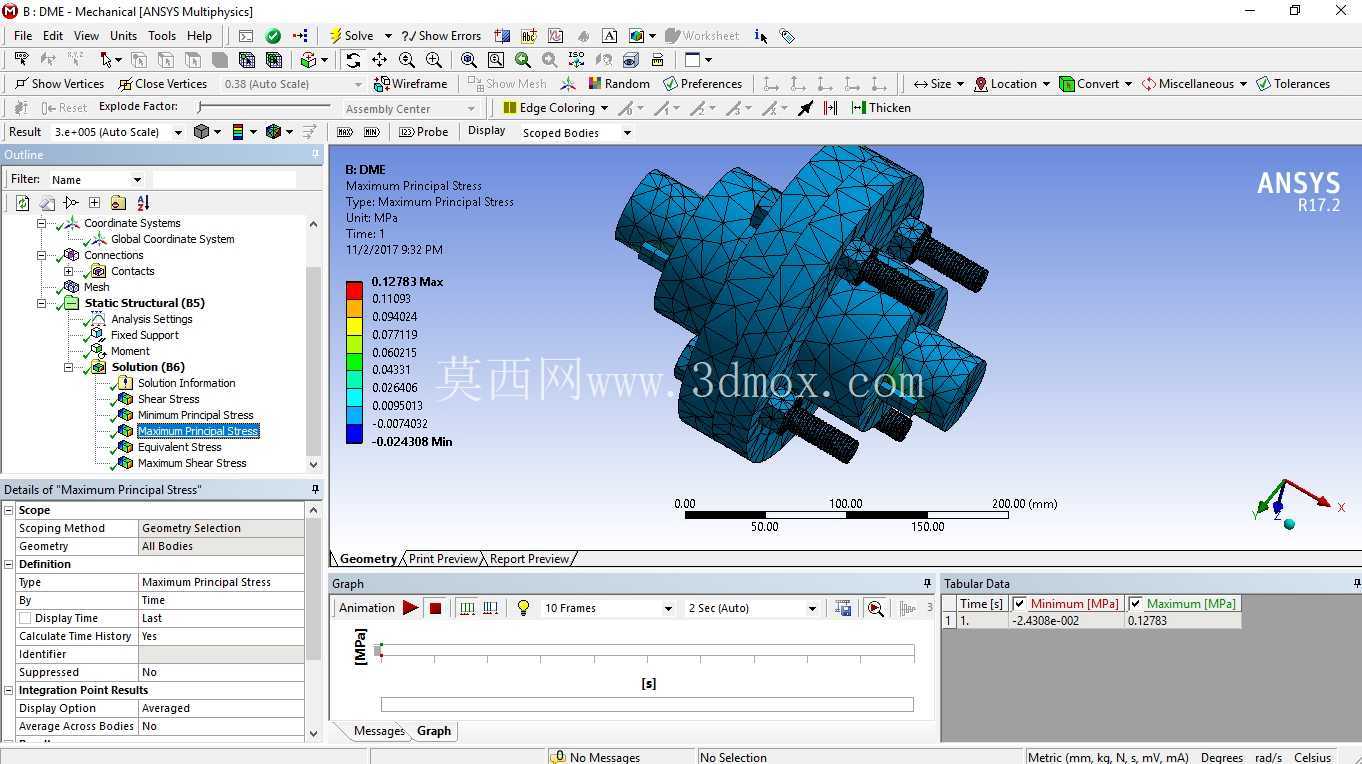

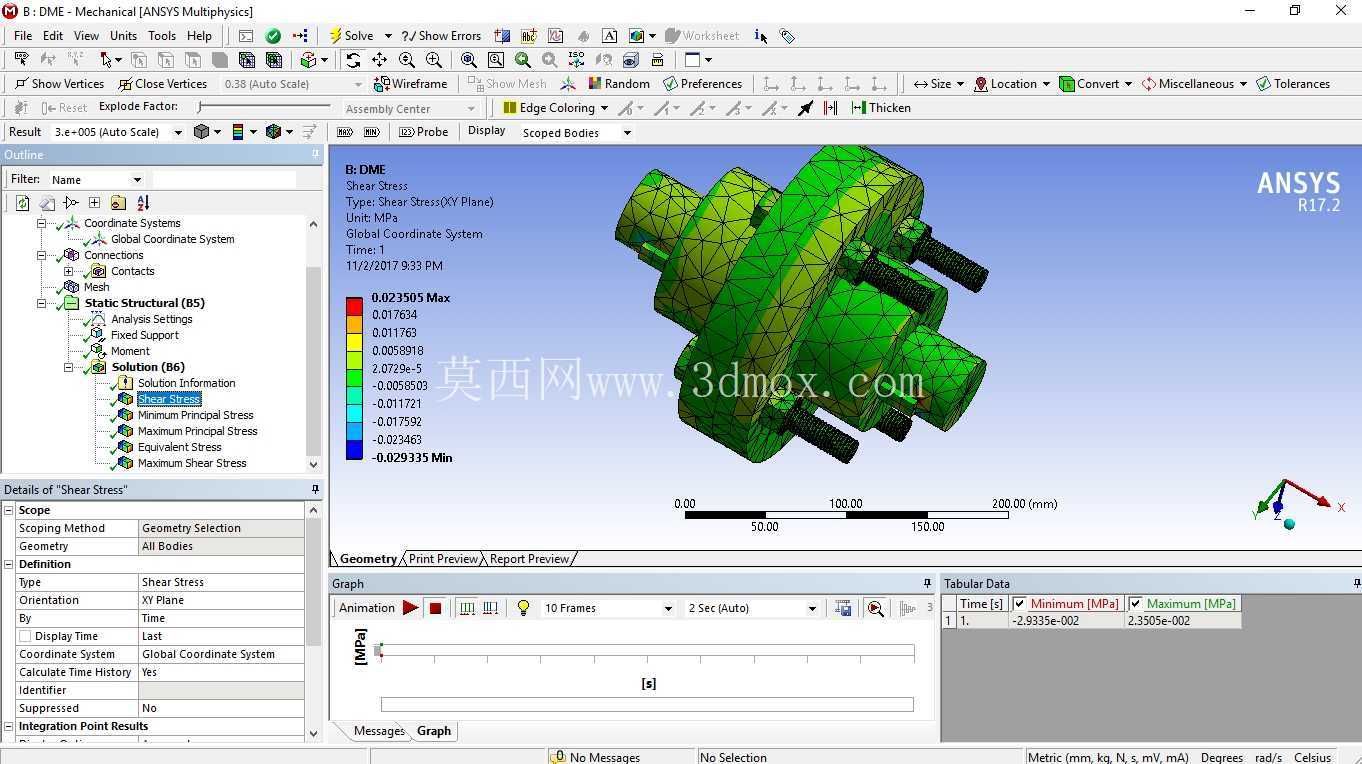

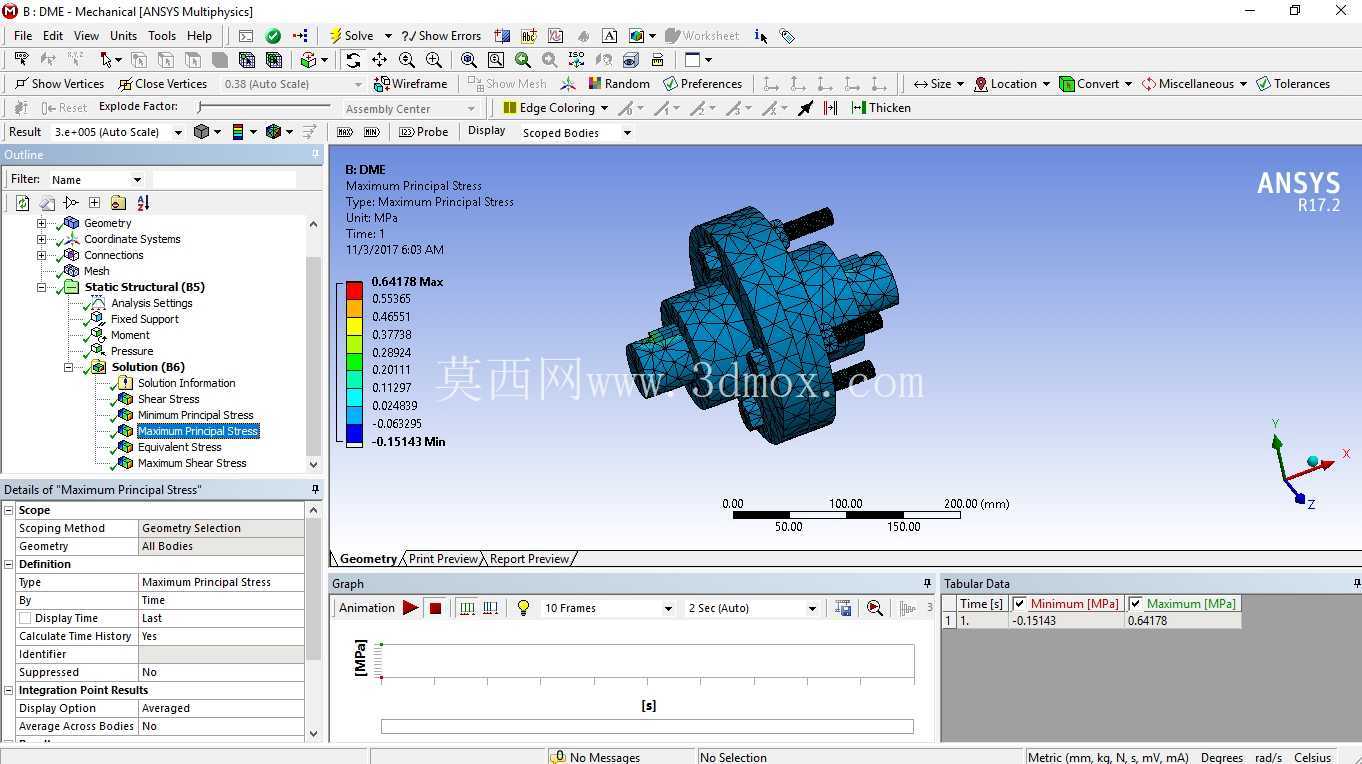

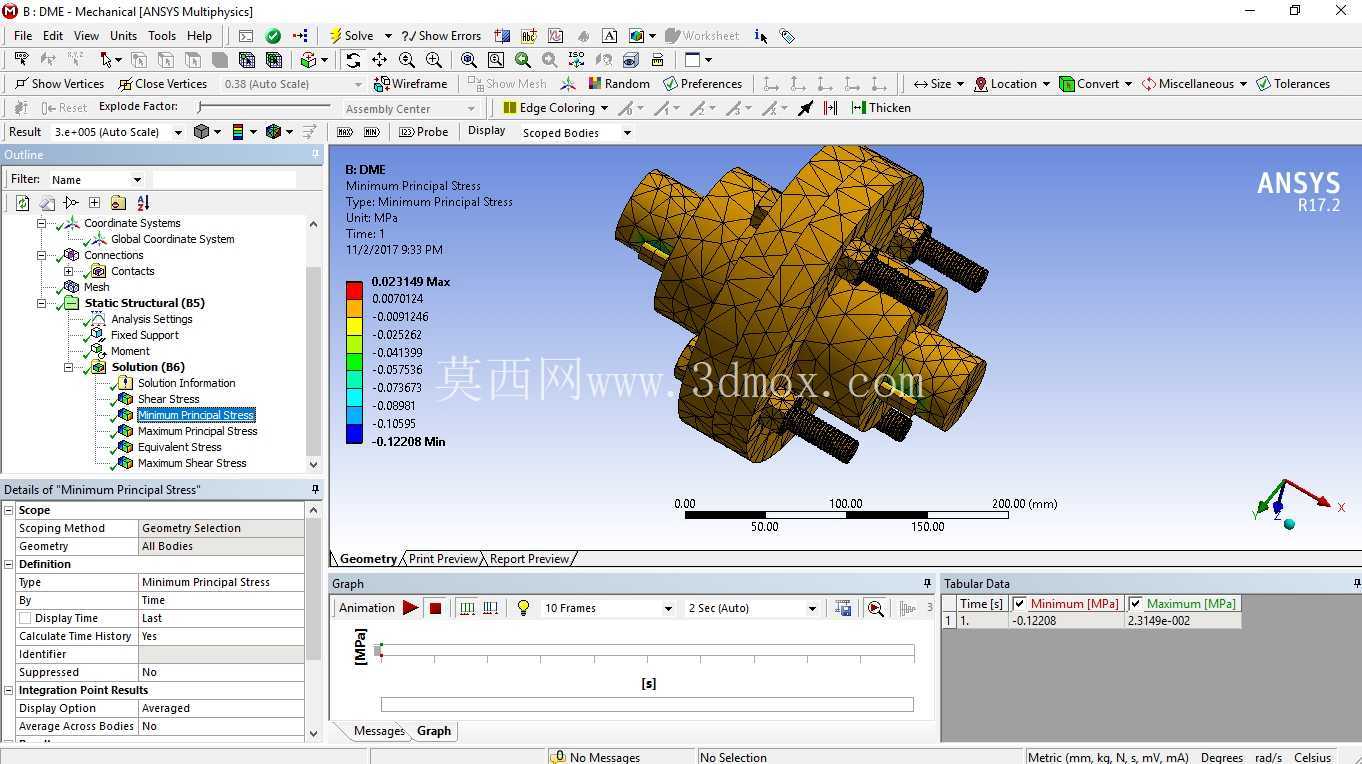

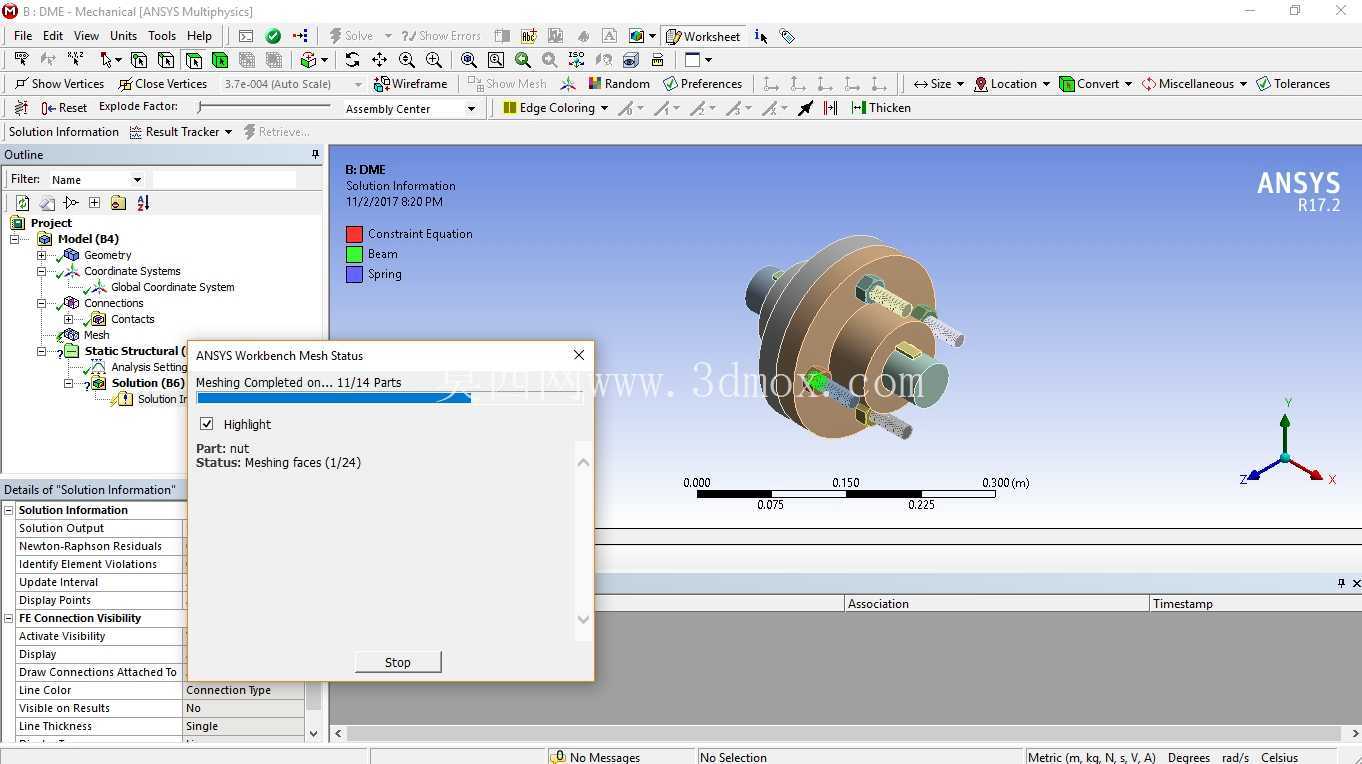

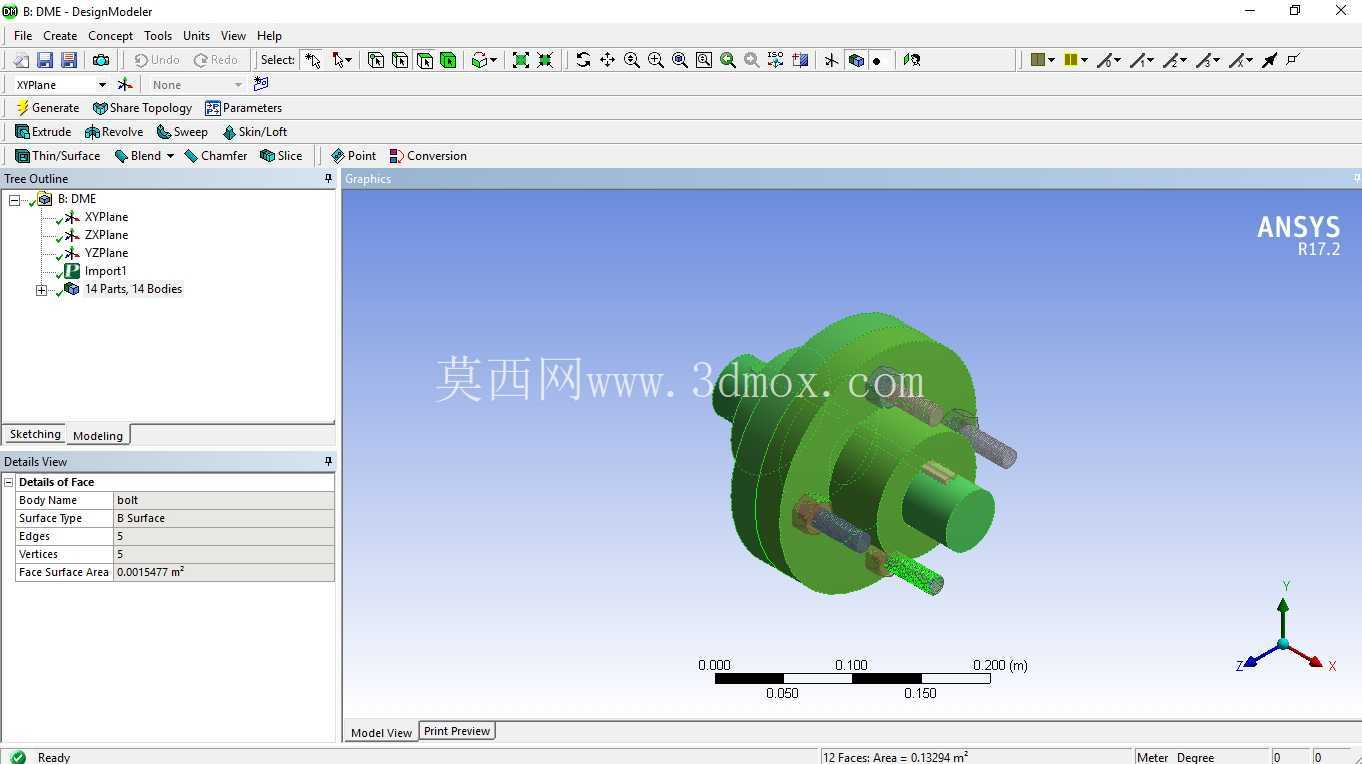

　　在实际使用过程中，这类刚性连接结构不具备补偿两轴相对偏移的能力，因此对安装时的对中精度要求相对较高，如果安装时两轴的同轴度偏差超出允许范围，运行过程中会在轴、轴承以及联轴节本身产生附加的交变载荷，轻则引发设备振动、噪音增大，重则会导致轴系疲劳断裂、螺栓剪断等故障。也正是因为刚性连接的特性，它的结构相对简单，制造成本较低，传动过程中没有回转间隙，传动精度可靠，在对中精度有保障、载荷平稳的传动场景中，使用寿命远高于各类挠性联轴器，日常维护也仅需要定期检查螺栓的预紧力是否达标，不需要做复杂的润滑或者易损件更换作业。在做三维结构设计时，需要重点校核螺栓的强度、法兰盘的挤压应力以及键连接的挤压强度，保证各个部件的承载能力都匹配系统的最大传递扭矩，同时要注意法兰端面的平面度公差、止口的同轴度公差，这些形位公差会直接影响最终安装后的轴系对中精度，是设计过程中不能忽略的细节。
