多通接口异形流体转接腔体结构设计

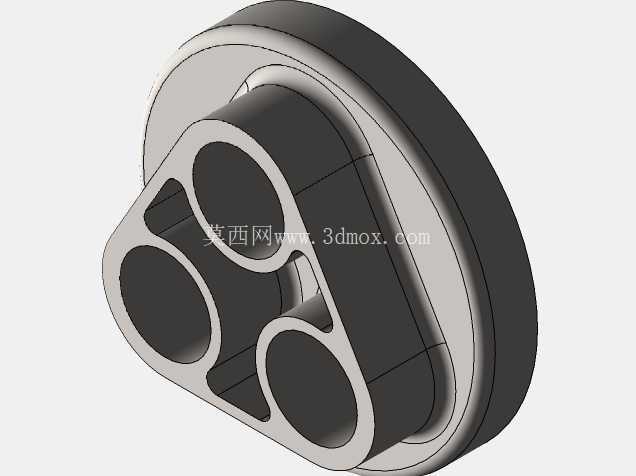

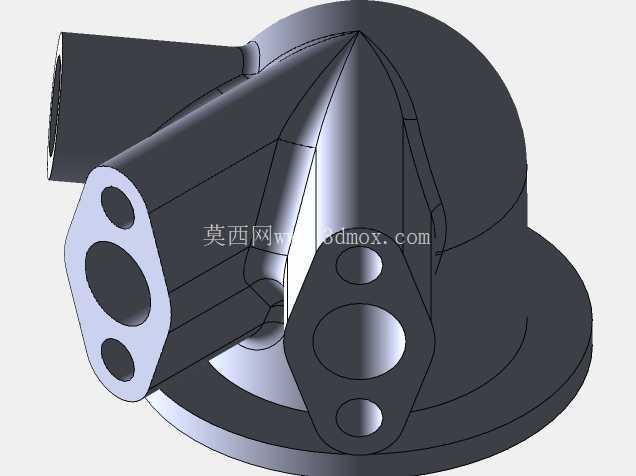

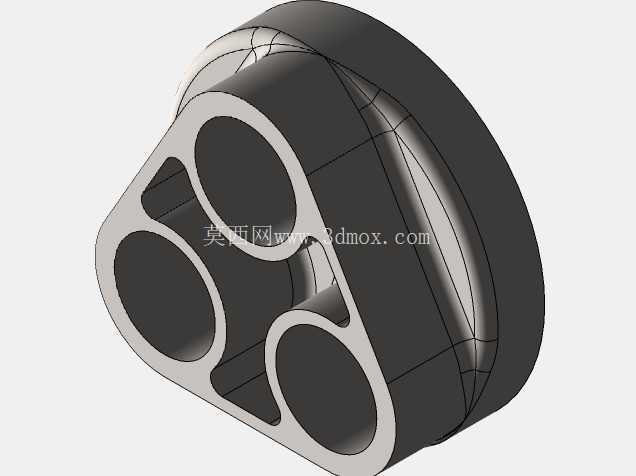

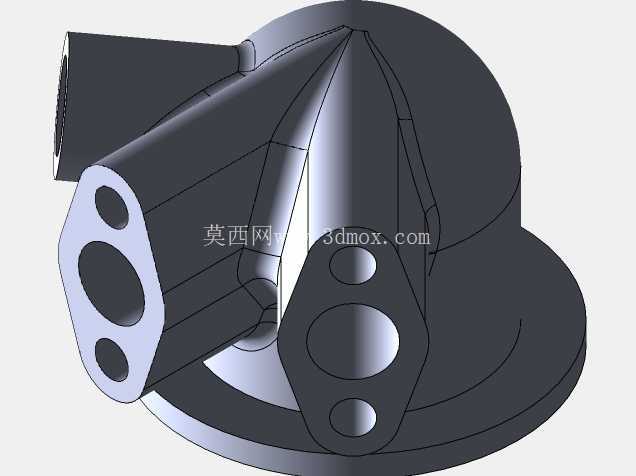

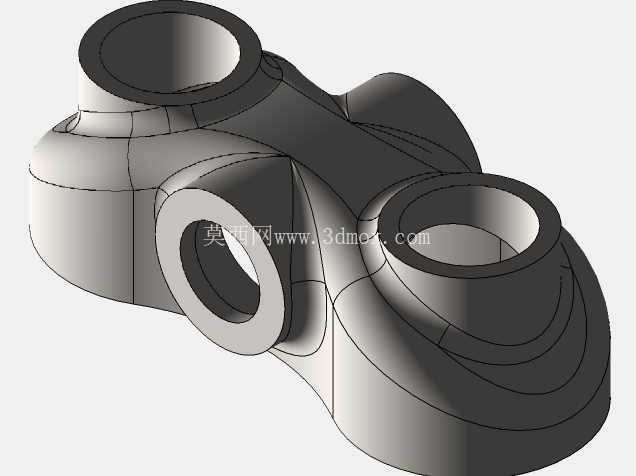

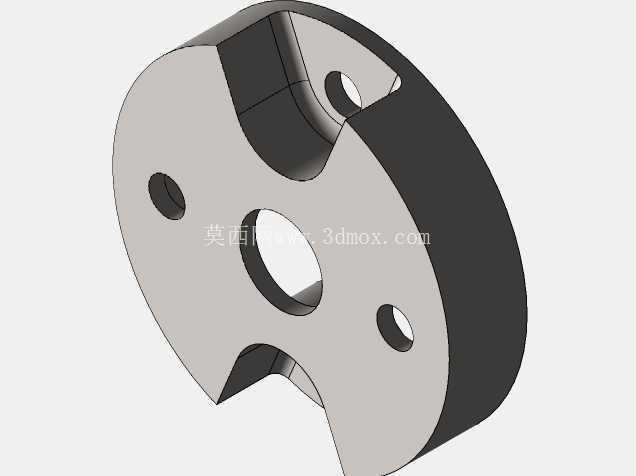

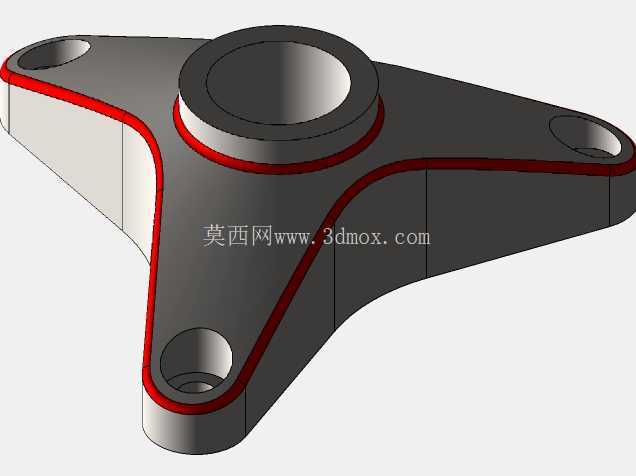

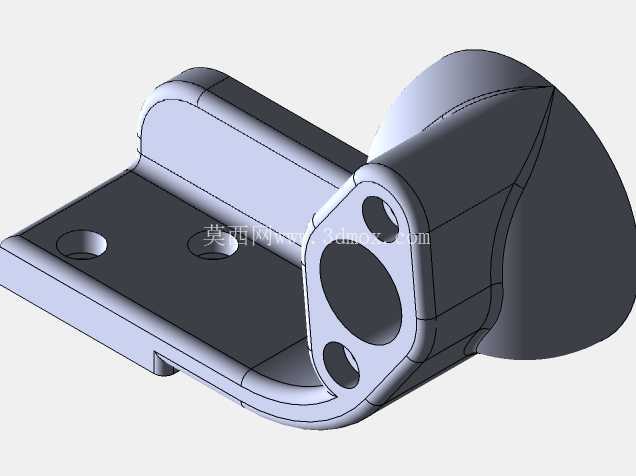

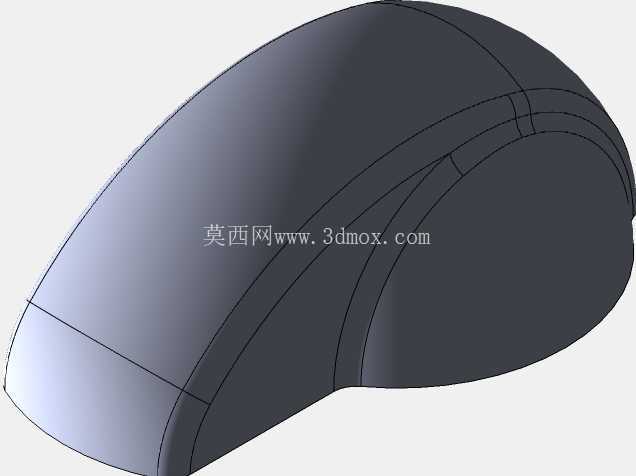

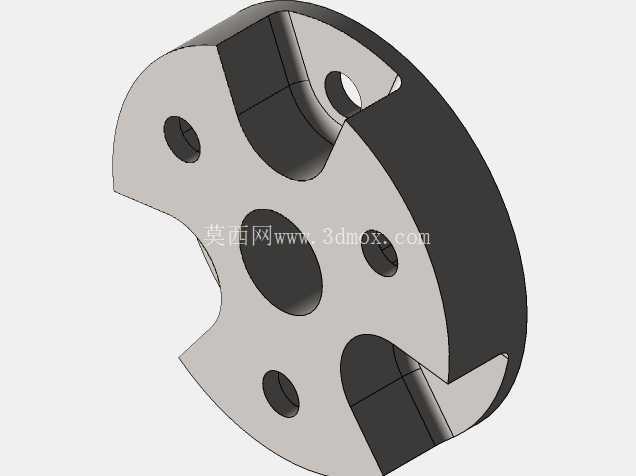

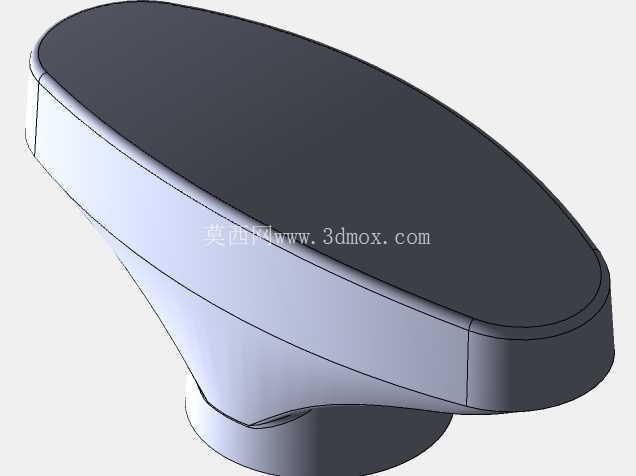

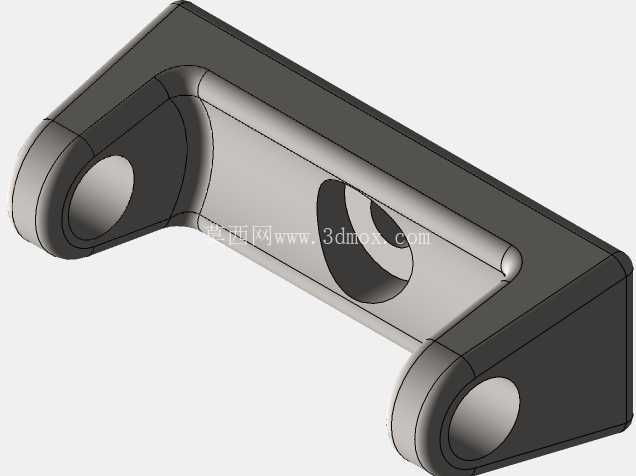

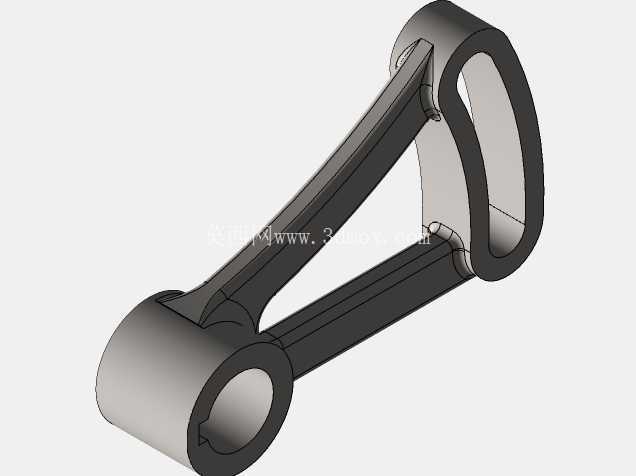

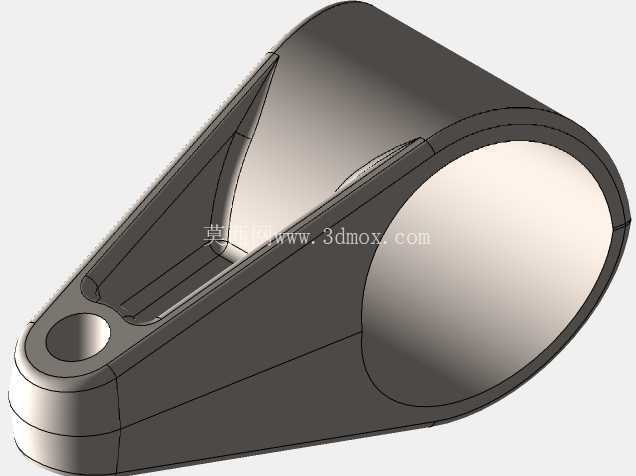

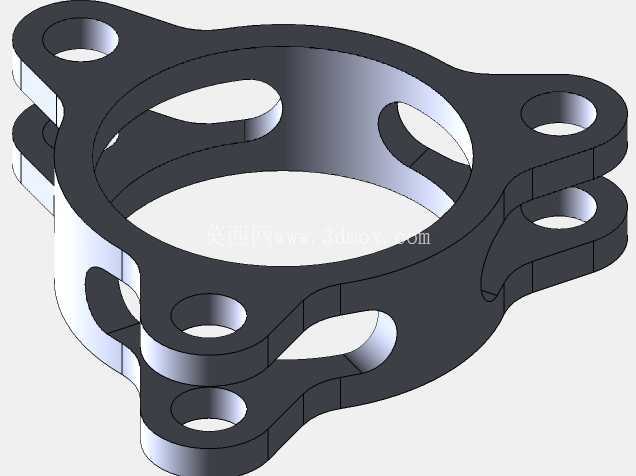

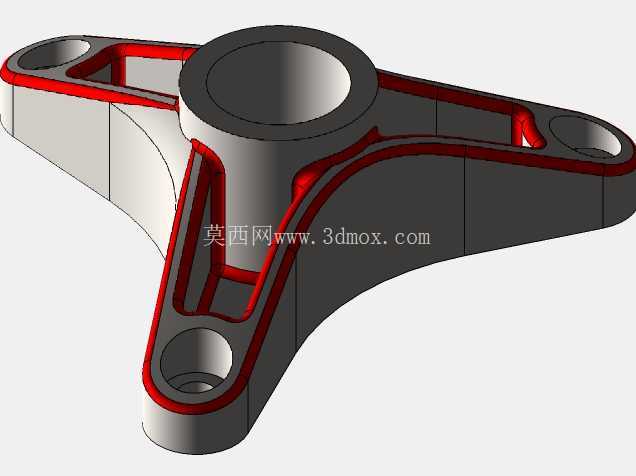

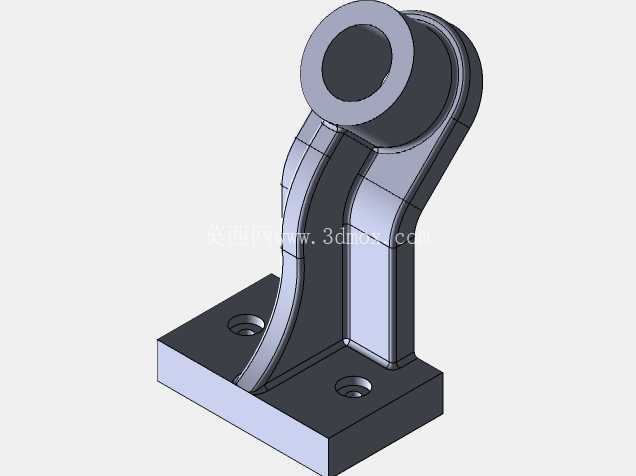

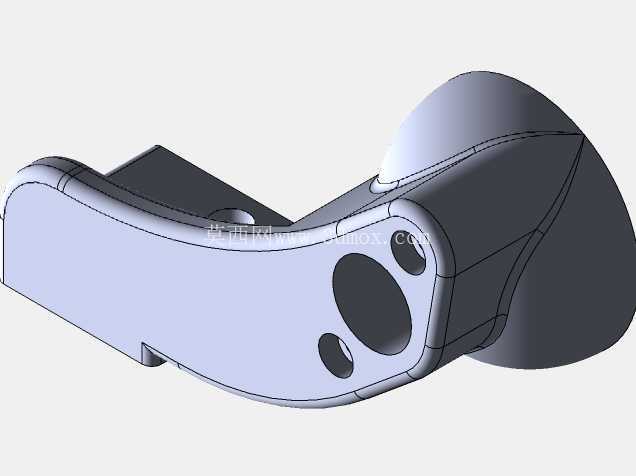

　　在工业流体输送、液压动力传输、小型动力单元集成的管路布局场景中，经常会遇到单腔体对接多组不同通径管路的需求，常规标准三通、四通接头受限于固定接口角度与通径规格，很难适配紧凑安装空间下的非正交管路走向，这类异形转接腔体的设计，往往需要结合实际安装边界做定制化结构开发。从结构本身来看，该转接腔体采用底部圆盘式安装基座作为整体承载基础，基座平面预留了均匀分布的安装孔位，可通过螺栓配合密封垫片直接固定在阀组安装面或者动力单元壳体上，安装面的平面度公差需要控制在0.05mm以内，避免压紧后出现密封间隙导致介质渗漏。

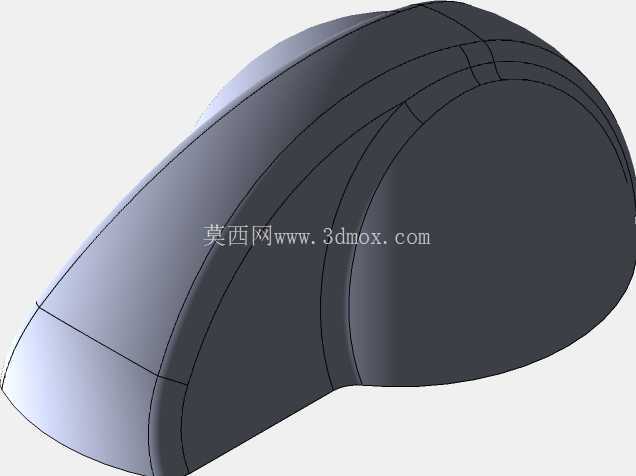

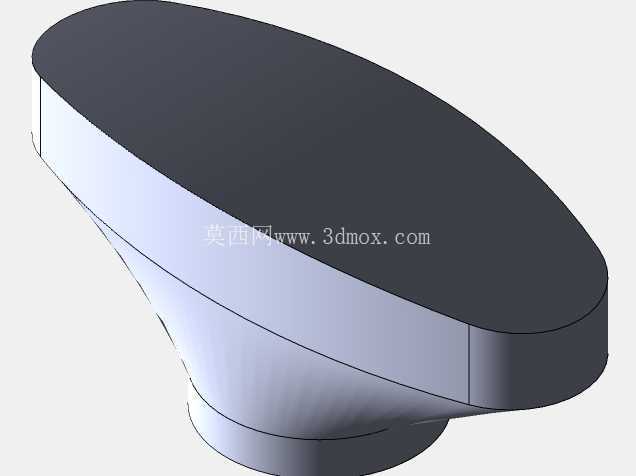

　　腔体主体采用渐变式流线型流道设计，区别于传统直角转接的硬拐角结构，内部流道全部做了圆弧过渡处理，能够大幅降低介质在腔体内流转时的沿程阻力，减少湍流产生的振动与噪音，对于液压系统而言，这种流道设计还能降低压力损失，提升系统整体的能量传递效率。接口部分共设置三组不同通径的法兰式连接端，其中大口径接口适配主路介质进出，两组小口径接口分别对接控制回路、泄压回路或者检测支路，每个接口端面都设计了密封槽与定位孔，既可以采用O型圈做端面静密封，也能通过定位销保证对接管路的同轴度，避免安装错位导致的密封失效。设计过程中需要重点考虑腔体壁厚的均匀性，尤其是在多接口交汇的区域，壁厚过薄会导致承压能力不足，壁厚不均则会在加工或者压铸过程中产生内应力，长期受压力脉冲作用容易出现应力开裂。针对这类承压腔体，结构验证阶段需要完成多工况下的应力分析，重点校核额定工作压力下的等效应力分布，确认最大应力值低于材料许用应力的三分之一，同时要计算不同压力下的腔体变形量，保证密封面的变形量在密封件的补偿范围之内，还要结合疲劳寿命分析，评估长期压力脉冲作用下的结构安全系数，避免出现疲劳失效。

　　从安装边界来看，该腔体的侧向接口采用非对称角度布局，能够在狭小的安装空间内避开周边的线束、其他管路与结构件，不需要额外增加转接弯头就能完成管路对接，既减少了管路连接点的泄漏风险，也能压缩整体管路布局的占用空间，非常适合集成在小型液压动力站、移动式流体设备、紧凑型实验装置的阀组单元中。实际加工环节，该结构既可以采用铝合金棒料五轴加工中心一体铣削成型，满足小批量定制场景的快速交付需求，也可以通过压铸工艺开模量产，降低大批量应用时的零件成本，加工完成后需要对内部流道做去毛刺处理，避免流道内的金属碎屑随介质进入下游元件，造成阀组卡滞或者密封件划伤。

　　在装配环节，底部安装基座的螺栓需要按照对角顺序分步拧紧，保证安装面受力均匀，避免单侧压紧力过大导致腔体变形，各个接口的连接螺栓扭矩需要匹配接口通径与密封形式，扭矩过大会压坏密封件甚至造成法兰端面开裂，扭矩不足则会出现介质渗漏。这类异形转接结构的设计难点，在于平衡流道通流效率、结构承压能力、安装空间限制三者之间的关系，不能单纯追求流道顺滑而导致整体体积过大，也不能为了压缩体积而牺牲壁厚强度与通流面积，需要在建模阶段反复调整接口角度与腔体轮廓，结合干涉检查确认周边部件的安装间隙，再通过仿真验证结构强度与流道特性，最终得到兼顾性能与安装便利性的可行方案。对于准备CSWP认证的结构设计从业者而言，这类多特征融合的异形零件建模，能够很好地练习草图布局、多基准面创建、放样特征、圆角过渡、特征阵列等建模技巧，同时还能结合仿真模块练习应力分析、变形计算的基本流程，掌握从结构建模到性能验证的完整设计逻辑，积累承压类机械零件的设计经验。
