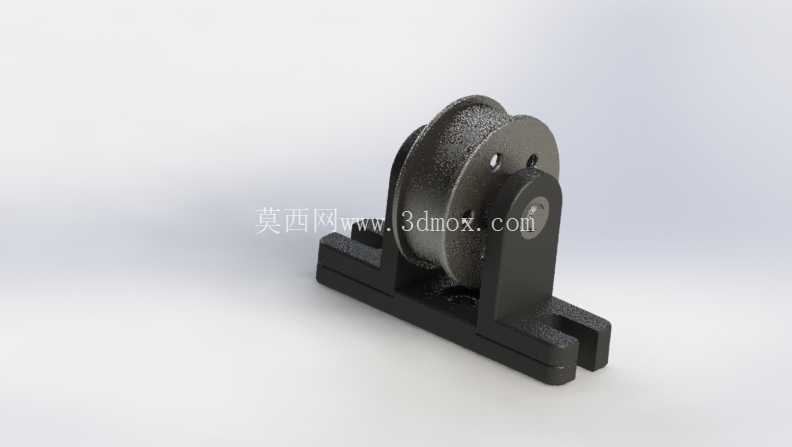

立式单槽滚轮导向支撑组件结构设计

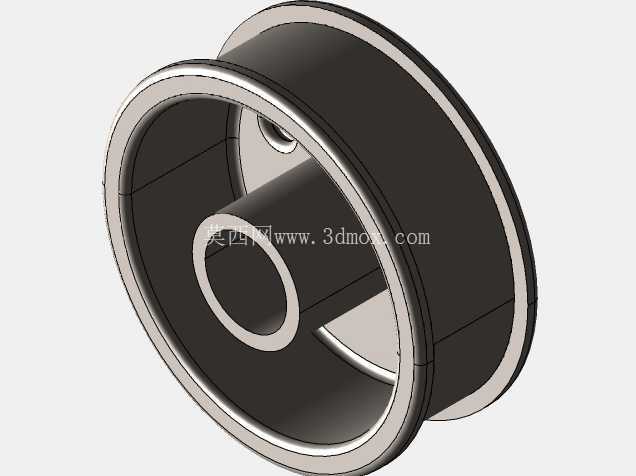

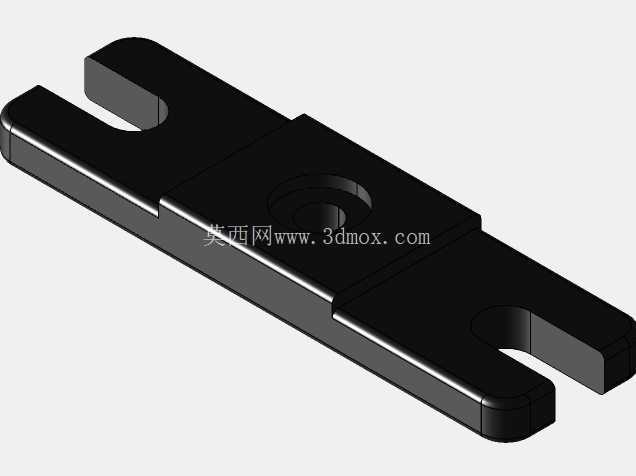

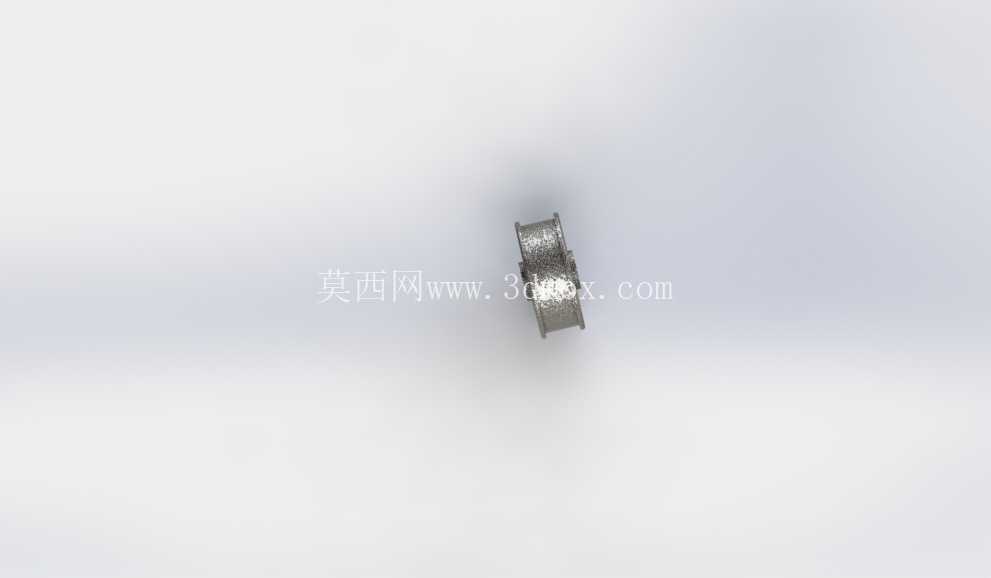

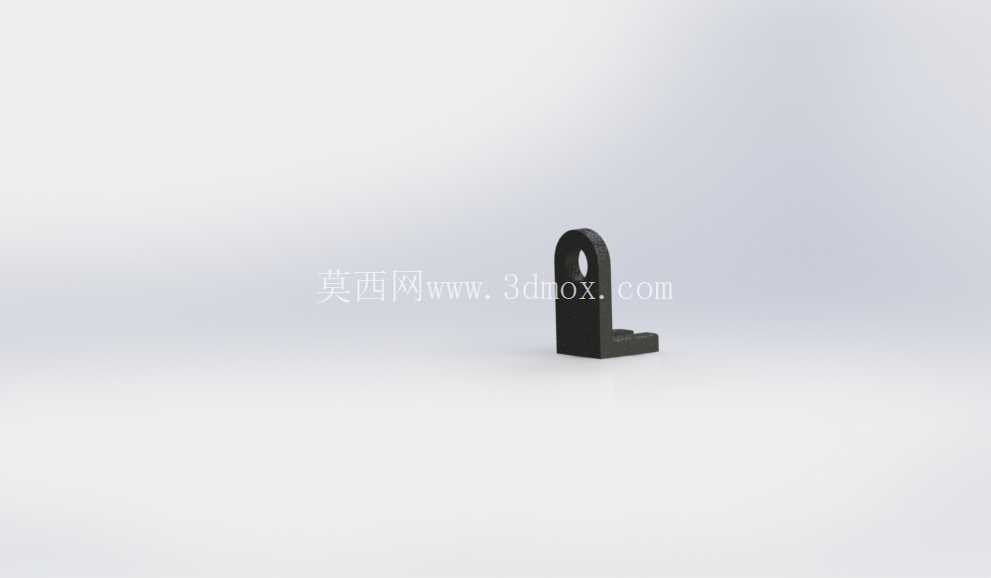

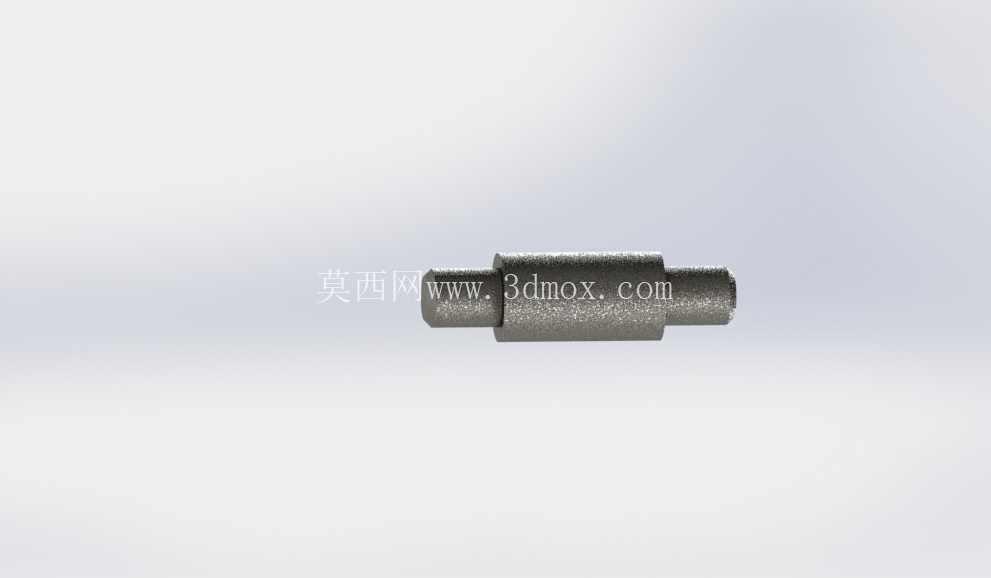

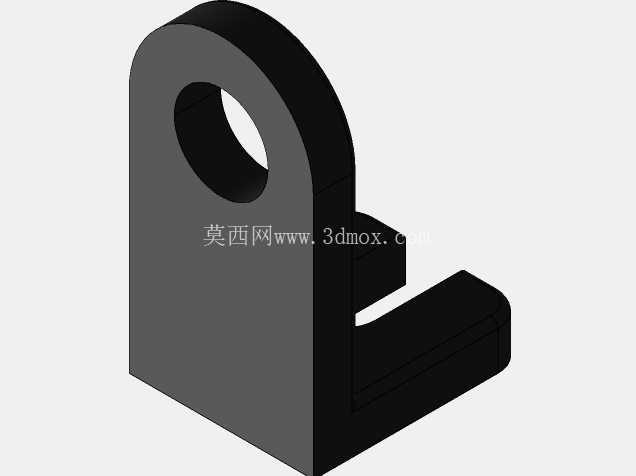

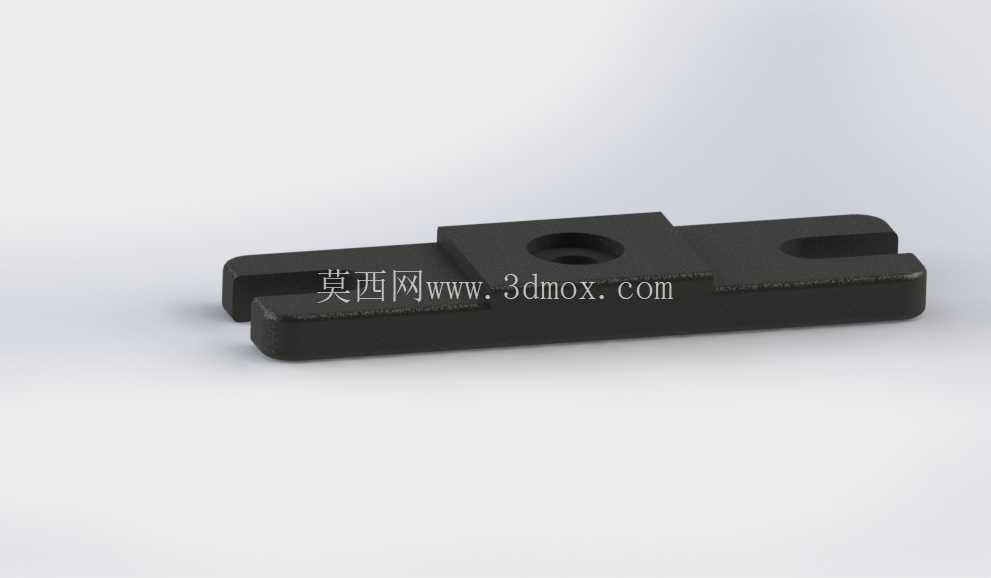

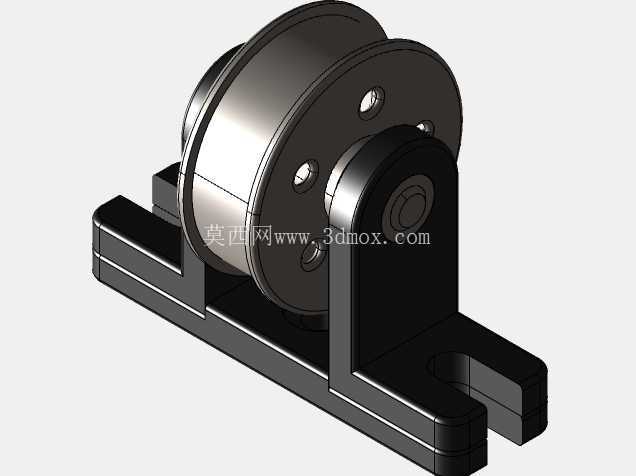

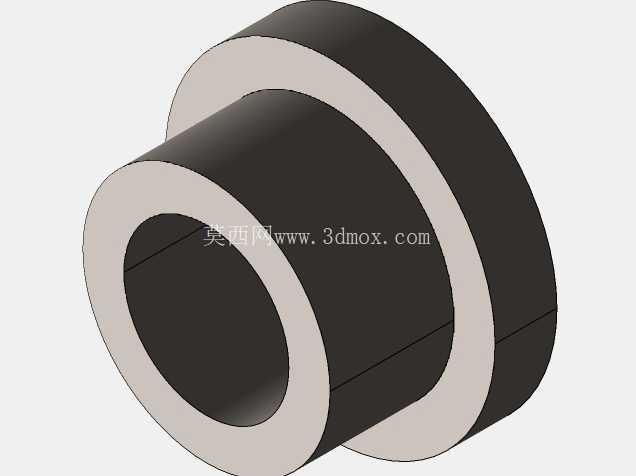

　　这套滚轮导向支撑结构，在轻载直线往复运动场景里的适配性很强，日常做非标设备改型时经常会用到这类结构，相比普通滑动导轨，它的滚动摩擦阻力更小，启动阶段没有明显的爬行问题，在低速往复工位的表现尤其稳定。很多人做这类结构设计时容易忽略安装基准的公差匹配，这套组件的底座采用了双侧开槽的安装脚设计，槽孔的长度方向预留了足够的调整余量，安装时不需要把安装孔位一次性加工到绝对精准，通过槽孔可以微调滚轮的中心高度与导向方向的平行度，降低了安装面的加工精度要求，也方便后期维护时调整间隙。滚轮部分采用了单轮缘的槽型结构，轮槽的弧度做了适配处理，和配套的圆导轨配合时，接触应力分布更均匀，不会出现局部点蚀的问题，轮体和支架之间的销轴做了台阶定位，装配时不需要额外加调整垫片就能保证滚轮的轴向间隙在合理范围，转动时没有多余的窜动。支架部分和底座是一体化的折弯+机加工结构？不对，看结构是分体装配的，支架立板和底座之间通过定位销加螺栓锁紧，立板的垂直度公差控制在0.02mm以内，保证滚轮转动时的端面跳动不会超差，避免运行时出现卡滞、偏磨的问题。

　　实际应用里，这类结构常常用在小型输送线的侧边导向、自动化料仓的推拉导向、小型工装夹具的直线滑动工位，比如电子厂的PCB板周转轨道侧边，用这类滚轮做导向的话，运行噪音比滑动导轨低很多，而且不需要频繁加注润滑脂，在洁净度要求稍高的车间场景也能适用。设计的时候要注意，滚轮的轮槽宽度要比配套导轨的直径大0.5-1mm，预留热胀冷缩的余量，避免温度变化时轮槽和导轨卡死；底座的安装槽孔间距要和常用的铝型材安装孔位匹配，比如4040铝型材的中心孔距是40mm，这套组件的安装脚槽孔中心距刚好适配，不用额外做转接板就能直接装在铝型材框架上，减少了装配的工作量。

　　另外，销轴的端部做了防松处理，用卡簧限位，设备长时间运行时销轴不会松脱，滚轮的材质如果是用POM或者尼龙的话适合轻载低噪场景，如果是钢制滚轮的话可以承受更大的径向载荷，这套结构的载荷边界大概在50kg以内的径向负载，超过的话需要加大滚轮直径和支架的板厚。很多新手设计这类滚轮组件时，会把支架立板做的太薄，导致受力时立板变形，滚轮偏斜，这套结构的立板厚度足够，根部还做了加强的过渡结构，承受额定载荷时变形量可以控制在0.01mm以内，不会影响导向精度。还有，滚轮的转动部分内置了微型轴承，转动阻力小，长时间运行的磨损量很低，维护时只需要定期清理轮槽里的杂物就行，不需要复杂的保养流程。

　　在做三维建模的时候，要注意把各个零件的装配干涉提前排查，比如滚轮转动时和支架立板之间的间隙要留0.2-0.3mm，避免加工误差导致滚轮蹭到立板；底座的安装槽孔边缘要做倒角处理，装配时螺栓更容易穿入，也不会割伤安装面的表面处理层。这类导向组件的优势还有一个，就是对安装面的平面度要求不高，因为滚轮本身有一定的自适应调整空间，哪怕安装面有轻微的不平整，也不会出现卡滞的情况，比直线导轨的安装容错率高很多，适合用在一些框架式的低成本自动化设备上，能有效降低整体的制造成本，同时满足使用的精度要求。
