15mm规格DIN电气安装导轨结构设计

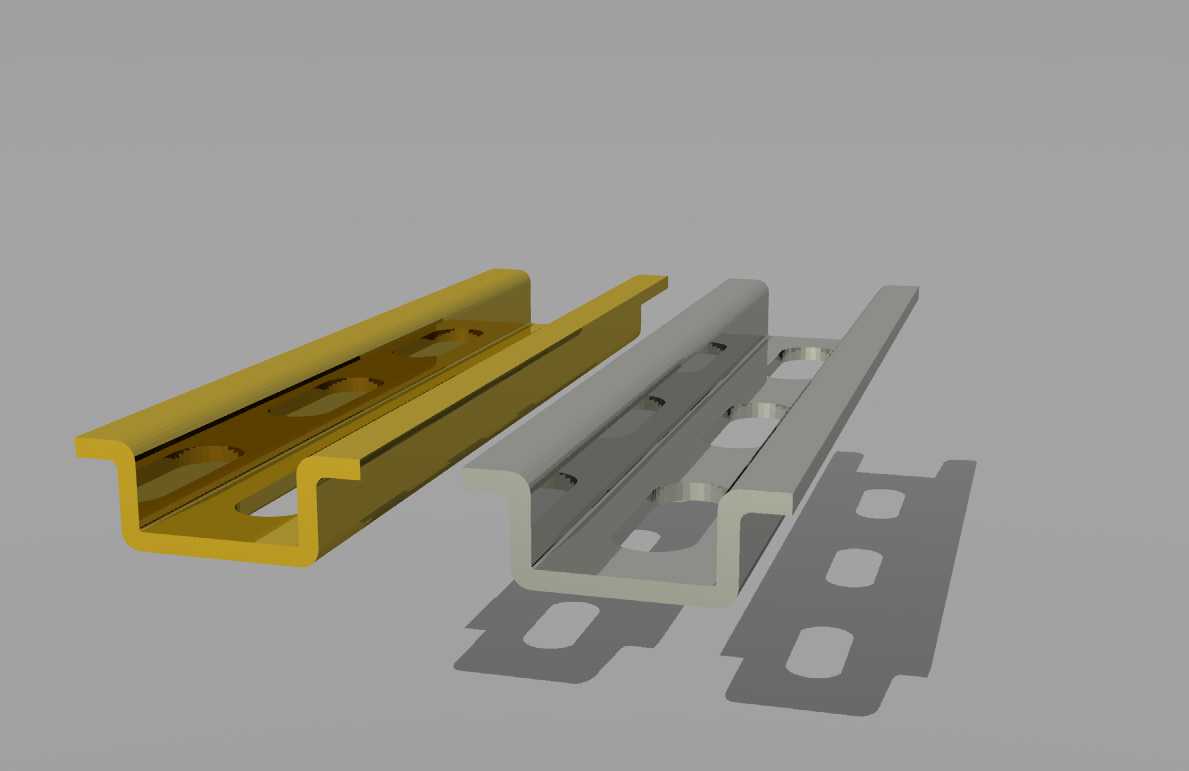

　　从结构设计逻辑来看，这款导轨采用冷轧钢板冲压弯折成型，截面遵循DIN标准的卡装轮廓，两侧的翻边高度经过反复校核，既保证电气元件卡入后有足够的扣合深度，不会在设备运输振动、长期运行微动下出现松脱滑落，又不会因为翻边过高导致元件卡扣卡入阻力过大，增加现场装配的操作难度。导轨本体上开设的长圆形安装孔，是考虑现场安装的孔位公差适配需求，不管是柜体内预装的焊接螺柱存在位置偏差，还是现场改装打孔出现的少量偏移，长圆孔都能提供前后方向的调节余量，不需要二次扩孔就能完成导轨的紧固安装，大幅降低现场施工的调整工作量。在低压配电、工业控制柜、小型电子设备集成的现场安装环节，15mm宽度的DIN导轨是小体积电气元件安装的核心承载构件，这类导轨区别于常规35mm标准导轨，更多适配微型端子、小型继电器、超薄信号模块这类对安装空间有严格限制的场景，比如紧凑型IO接线盒、小型设备内置控制仓、铁路信号旁的微型接线单元这类安装纵深不足的位置，15mm导轨的窄幅设计能在有限的仓体空间内挤出更多布线余量，避免元件排布拥挤导致的散热不畅、接线操作空间不足问题。

　　导轨的长度支持按需裁切，设计时预留了统一的截面基准，不管裁切到多长的尺寸，两端的截面轮廓都保持一致，不会因为裁切变形影响端部位置的元件卡装，哪怕是几十毫米的短段导轨，也能稳定固定1-2个微型电气元件。从安装边界来看，这款导轨的安装基面只需要平整的金属或绝缘板平面，通过M4或M5规格的螺丝穿过安装孔紧固即可，导轨安装完成后，基面到导轨顶部卡装面的高度固定，元件卡装后底部和安装基面之间预留有均匀的间隙，这个间隙一方面可以给元件底部的散热提供空气流通通道，避免元件直接贴在安装板上积热，另一方面也可以给少量跨接导线提供走线空间，不需要额外抬高导轨就能完成少量背面布线。

　　在铁路沿线的小型信号接线盒内，这类窄幅导轨的应用尤为普遍，因为户外接线盒的内部空间通常被密封结构、防水接头占去不少，常规宽度的导轨根本无法布置，15mm导轨刚好可以在狭窄的盒体内排布少量信号端子，同时导轨的钢板厚度经过选型，能适应户外温差带来的热胀冷缩，不会因为长期高低温交替出现形变，导致端子卡接松动。在设备内置的小型控制模块仓里，这类导轨也常用来固定小型噪音滤波元件、微型接线端子排，不需要额外设计定制的安装支架，直接用标准导轨就能实现元件的快速固定，后期维护更换元件时，只需要按下卡扣就能拆下元件，不需要拧动大量固定螺丝，大幅提升售后维护的效率。

　　设计过程中，导轨的弯折圆角做了严格控制，圆角过大会导致元件卡扣和导轨面的接触面积不足，卡装紧度不够，圆角过小则会在冲压过程中产生应力集中，长期使用后容易出现弯折处开裂的问题，最终选定的弯折半径兼顾了结构强度和卡装适配性，同时导轨表面的处理采用均匀的镀锌层，既可以抵御工业环境中的潮气、少量腐蚀性气体侵蚀，又不会因为镀层过厚导致导轨截面尺寸超差，影响元件的正常卡装。导轨上的安装孔间距经过优化，在保证每一段导轨都有至少两个固定点的前提下，尽可能减少开孔数量，避免过多开孔降低导轨整体的结构刚性，哪怕是长度较长的导轨段，固定后也不会出现中部下弯的情况，保证上面安装的所有元件都处于同一安装平面，不会因为导轨形变导致元件引脚受力、接线端子松动。
