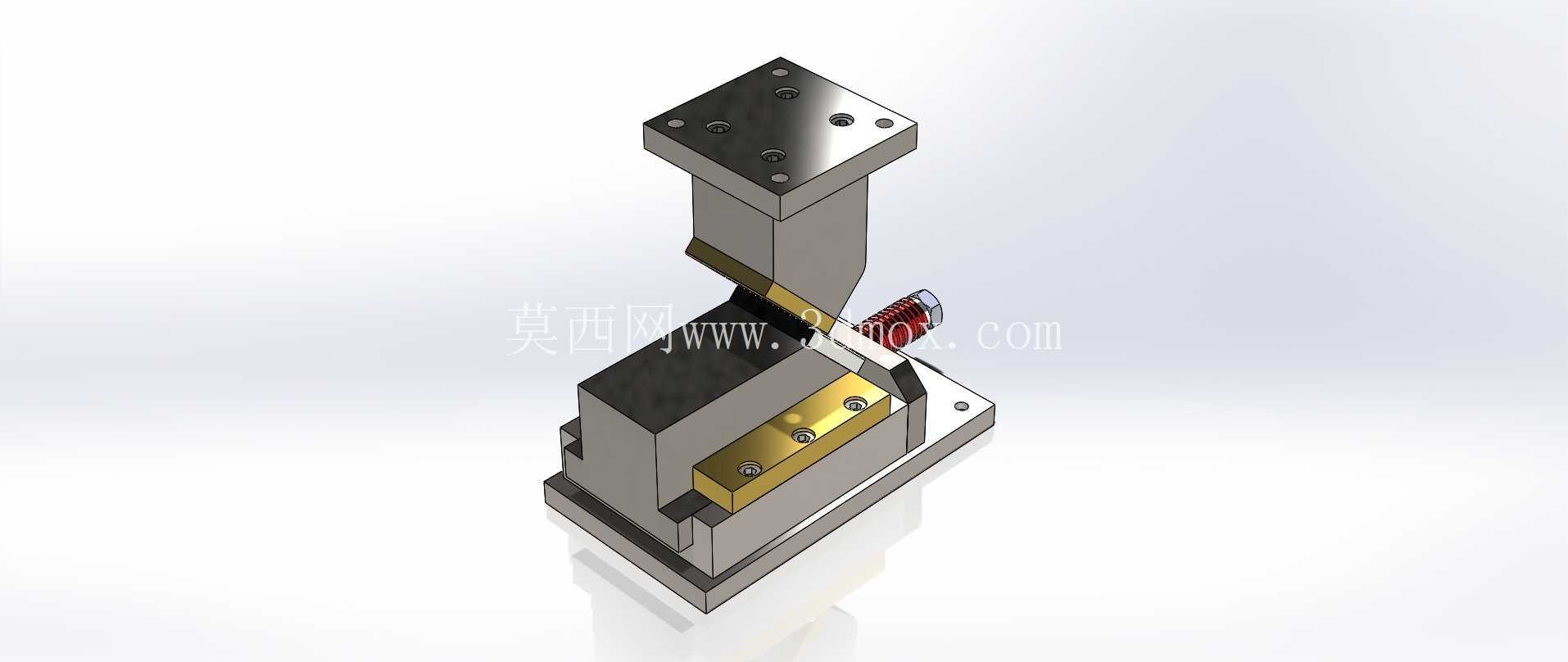

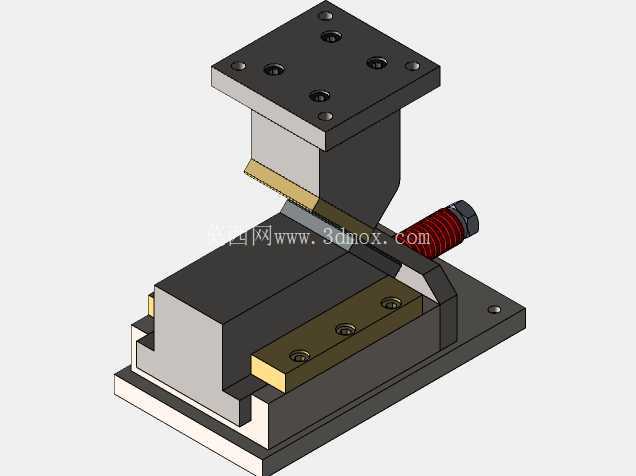

小型凸轮力转换传动单元结构

　　从实际落地的工况来看，这类凸轮单元常被集成在多工位级进模的周边辅助机构、小型电子变压器矽钢片叠装压合工位、轻载端子压接设备的侧推模组里，不需要额外搭建复杂的连杆传动组，仅靠自身的凸轮曲面配合就能完成垂直输入到水平输出的动作转换，整套机构的安装底座采用带定位销孔的平板式设计，底座上预留的四个安装沉孔可以直接和设备的安装基板通过内六角螺丝锁附，定位销孔能保证重复拆装时的位置精度控制在0.02mm以内，不需要每次拆装后重新调整传动间隙。在小型精密冲压、电子元器件引脚成型、薄材微冲裁这类工位空间受限的自动化产线里，经常会遇到垂直方向的冲压力输出需要转成水平或近水平方向进给、压合动作的需求，这类场景如果直接采用水平布置的驱动缸，不仅会占用工位侧面大量安装空间，还容易因为驱动端的出力轴线和执行端受力轴线存在偏差，长期运行后出现导向件偏磨、出力精度衰减的问题，这款小型凸轮传动单元就是针对这类紧凑工位的力与运动转换需求设计的。

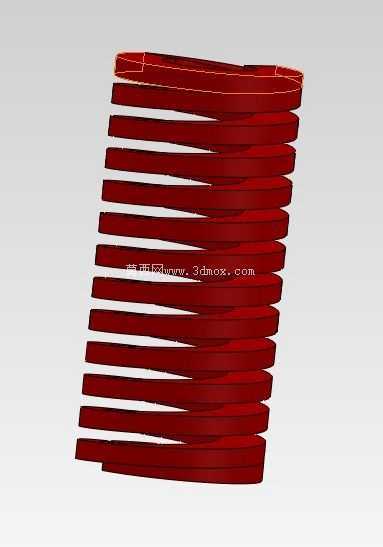

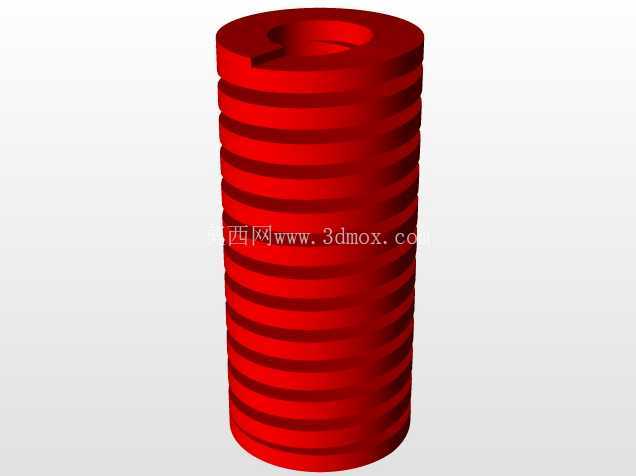

　　整套单元的垂直输入侧采用方形法兰连接结构，法兰面的安装孔位适配常规小型冲压滑块的输出端连接尺寸，不需要额外做转接板就能直接对接，输入侧的导向部分采用一体式淬硬滑轨，和凸轮随动件的接触面做了镜面研磨处理，能减少长期往复运动下的磨损量，避免因为接触面磨损导致的传动间隙变大、输出行程不准的问题。凸轮曲面的型线是整套结构的设计核心，在设计阶段就针对轻载高速往复的工况做了压力角优化，整个行程段的压力角控制在30度以内，既保证了垂直方向输入的力能高效转换成水平方向的输出力，又避免了压力角过大导致的自锁风险，回程段采用内置弹簧复位结构，不需要额外配置复位驱动，当垂直方向的冲压力卸除后，弹簧能带动水平输出端快速回到初始位置，复位弹簧的预紧力可以通过端部的调节螺丝微调，适配不同行程速度下的复位需求，避免高速运行时出现复位滞后、动作卡滞的问题。

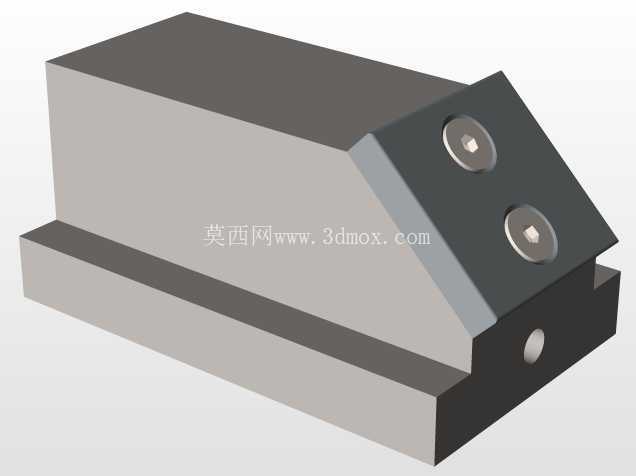

　　水平输出端的滑台采用燕尾槽导向结构，相比直线导轨的结构，燕尾槽导向的抗侧向倾覆能力更强，在承受偏载压合力的时候不容易出现导向件变形，滑台的输出端面预留了两个螺纹安装孔，可以根据不同的工位需求加装压头、切刀、推块等不同的执行末端，不需要对主体结构做二次修改就能适配不同的工序动作。从安装边界来看，整套单元的垂直方向总高度控制在150mm以内，底座的横向安装尺寸不超过80mm，在排布密集的多工位转盘设备上，相邻工位的中心距只要做到90mm以上就能容纳这套单元，不会和周边的送料机构、检测探头产生空间干涉。在实际选型匹配的时候，需要注意输入侧的冲压行程要和凸轮的升程段做匹配，输入行程过大会导致凸轮曲面过冲损坏，输入行程不足则会导致水平输出端的行程达不到设计值，一般建议输入行程预留0.5mm的余量，既能保证水平输出端走满全行程，又不会对凸轮曲面造成过大的冲击载荷。另外这套单元的所有滑动接触面都设计了预留的油槽，日常维护的时候只需要定期在油槽处加注润滑脂，就能保证长期运行的顺畅性，不需要频繁拆解保养，很适合用在连续运行的量产产线上，减少设备停机维护的时间。

　　相比传统的连杆式水平传动机构，这种凸轮式转换单元的零件数量更少，累计装配误差更容易控制，整体的传动刚性更好，在轻载高速的工况下运行噪音更低，动作响应速度更快，不会出现连杆机构常见的铰接点间隙累积导致的输出位置漂移问题。在做三维建模的时候，所有配合面的公差都按照精密机械传动的要求做了预留，导向面的配合公差选H7/g6，保证滑动顺畅的同时不会出现过大的间隙，凸轮曲面和随动件的接触位置做了相切连续处理，避免曲面出现折角导致运动过程中产生冲击，所有的棱角位置都做了C1的倒角处理，既避免装配的时候割伤操作人员，也能减少零件热处理的时候出现应力集中开裂的风险。
