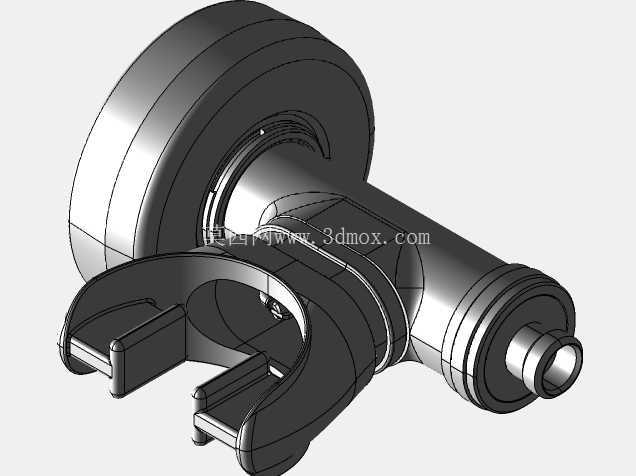

带叉形连接端的轴类传动连接构件

　　该轴类传动连接构件主要应用于中小功率传动链路的扭矩传递场景，常见于轻工输送设备、小型农用机具、非标自动化生产线的动力输出端衔接部位，可实现转轴与摆动臂、连杆类部件的动力耦合，将旋转运动转化为指定角度的往复摆动，或是在存在小角度轴线偏移的两根轴之间传递扭矩，补偿安装过程中产生的同轴度误差，避免传动过程中出现卡滞、附加载荷过大的问题。从功能特性来看，构件一端采用叉形开口结构，配合十字销轴即可组成万向铰接副，能够适应两连接轴之间最大8度的偏角，在设备运行产生振动、机架出现微小形变时仍可保持稳定的动力传输，不会因为轴线错位产生异常磨损；另一端为阶梯轴结构，设置有多个不同直径的轴肩，可分别适配轴承内圈定位、传动齿轮安装、锁紧螺母固定的需求，轴端的中心孔可作为加工时的定位基准，也可在装配时作为同轴度校验的基准点，保证整根轴的回转精度控制在0.02mm以内。

　　设计过程中首先根据传递扭矩的大小核算轴的最小直径，结合安装空间的边界限制确定各段轴的长度与直径差，叉形部位的开口宽度与销轴孔直径按照配合的十字轴尺寸做公差匹配，销轴孔采用H7公差等级，保证与销轴的过渡配合，既不会出现装配过紧导致铰接卡滞，也不会因为间隙过大产生传动冲击。轴身的过渡圆角全部按照R1.5-R2的参数设计，避免应力集中导致的轴段断裂，叉形结构的根部做了加厚处理，抵消铰接部位受到的交变弯曲应力，延长构件的疲劳使用寿命。

　　外形尺寸方面，整根构件的总长度控制在180mm范围内，最大回转直径为65mm，叉形开口的宽度为32mm，销轴孔中心到轴肩定位面的距离为42mm，安装时需要预留至少70mm的径向空间，避免轴转动时与周边的机架、护罩产生干涉；阶梯轴端的轴承安装位直径为20mm，配合6204型深沟球轴承使用，轴承位的表面粗糙度控制在Ra1.6，保证轴承装配后的贴合精度，齿轮安装位的轴段直径为25mm，设置有标准平键槽，可传递最大120N·m的扭矩。

　　建模过程中对叉形部位的拔模斜度做了1度的处理，若采用铸件毛坯生产可顺利脱模，轴身所有需要磨削加工的部位都预留了0.3mm的加工余量，方便后续机加工工序达到尺寸精度要求；铰接部位的销轴孔两端做了倒角处理，既方便销轴装配时的导入，也可去除加工毛刺避免装配时划伤销轴表面。实际应用中该构件可直接替换同规格的万向节叉轴部件，不需要对周边安装结构做改动，适配性较强，在低速、中等载荷的传动场景下可长期稳定运行，日常维护仅需定期在铰接部位加注润滑脂，即可降低铰接副的磨损速率，整体结构简单可靠，加工难度低，适合批量生产应用。
