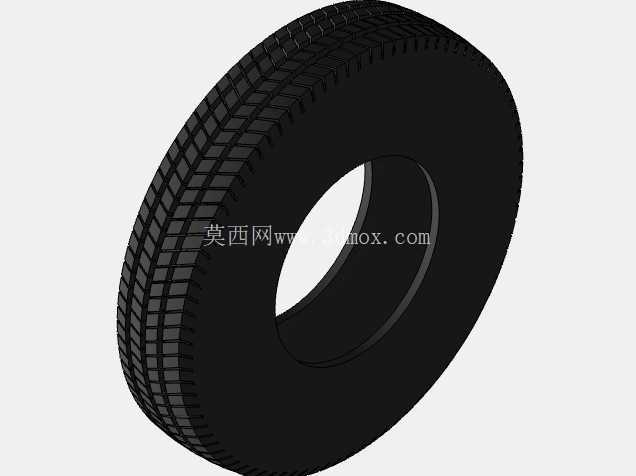

乘用车标准块状花纹橡胶轮胎结构

　　日常做整车底盘行走系统匹配时，轮胎是最先需要确认边界的部件之一，它直接决定了整车的接地特性、轮腔布置空间以及悬架的调校余量。这次的轮胎结构设计，针对城市铺装路面使用场景做了针对性的花纹排布优化，胎面采用连续的块状花纹单元，相邻花纹块之间的沟槽宽度经过反复校核，既保证雨天行驶时的排水效率，避免高速行驶出现水滑风险，又能控制花纹块的刚性变形量，减少日常行驶的胎噪传递。从结构分层来看，胎面胶层的厚度设定兼顾了耐磨性能与缓冲性能，胎侧区域做了适度的圆弧过渡，在轮辋安装位置预留了标准的贴合止口，和常规钢制、铝合金轮辋的装配公差完全匹配，不需要额外做适配修改。设计过程中最先敲定的是轮胎的断面宽度与扁平比参数，这两个参数直接影响轮罩的内部空间预留，做总布置时要提前把轮胎最大转向角度下的跳动边界算清楚，避免转向过程中胎侧和轮罩内衬、悬架拉杆发生运动干涉。胎面的花纹块排布没有采用对称式设计，而是做了节距错位排列，不同尺寸的花纹块交替排布，能够打散行驶过程中花纹块接地产生的共振频率，从根源上降低中高速行驶的胎噪水平。沟槽的深度设定参考了常规乘用轮胎的磨损极限，在花纹沟底部预留了磨损标记的凸台位置，当胎面磨损到标记位置时就可以提示更换，不需要额外做结构改动。

　　胎圈部位的钢丝圈结构做了加强设计，保证轮胎充气后和轮辋的贴合压力足够，即使在急加速、紧急制动的大扭矩工况下，也不会出现胎圈和轮辋之间的相对滑动，避免漏气或者胎圈损坏的问题。很多新手做底盘建模时容易忽略轮胎的静载荷变形量，直接把轮胎当成刚性圆环处理，做运动校核时就会出现间隙预留不足的问题，这次建模时特意把轮胎额定载荷下的径向变形量做了参数化预留，在做悬架跳动仿真、轮包间隙校核时可以直接调用变形后的轮廓数据，不需要反复调整模型。胎侧的字体标识区域做了平整化预留，后续如果需要添加规格标识、品牌标识可以直接在对应位置做特征，不会破坏胎侧的整体曲面连续性。

　　从安装匹配角度来说，这款轮胎适配常规的15-17寸乘用车轮辋，中心孔的定位尺寸、气门嘴的预留位置都和现有标准件完全通用，不需要开发专用的配套轮辋，能够直接适配现有量产车型的轮边结构。花纹块的边缘做了微小的倒角处理，一方面是避免模具生产时出现应力集中导致的胶料填充不满，另一方面也能减少日常行驶中花纹块边缘的异常磨损，延长轮胎的实际使用寿命。在做接地压力仿真时，这款花纹排布的接地压力分布均匀性比普通顺纹轮胎提升不少，胎面中心和两侧的接地压力差控制在合理范围内，不会出现胎肩过早磨损或者胎中心过度磨损的问题。

　　针对北方多雪地区的使用需求，花纹块上预留了防滑钉的安装孔位，在冬季使用时可以加装标准防滑钉，提升冰雪路面的抓地力，不需要更换专用冬季胎就能满足短时冰雪路面的通行需求。胎体的帘布层排布角度参考了子午线轮胎的成熟结构，保证轮胎在不同载荷下的径向弹性一致，不会因为载荷变化出现接地面积的大幅波动，影响行驶稳定性。做三维建模过程中，胎面花纹的曲面是整个模型的难点，每一块花纹块的拔模角度都做了统一设定，完全满足橡胶硫化模具的开模要求，不会出现倒扣结构导致模具无法脱模的问题，后续如果要开模生产，只需要把模型导入模具设计模块就能直接分模，不需要做大量的曲面修复工作。很多学生或者刚入行的工程师做轮胎模型时，往往只做个光面圆环，忽略花纹细节和安装止口的结构，导致模型只能做外观展示，没法用于实际的总布置校核或者模具设计参考，这次的结构完全按照实际量产轮胎的尺寸比例构建，所有安装边界、外形尺寸都和量产件保持一致，不管是用于教学演示、底盘结构匹配还是模具设计参考，都能直接使用，不需要做额外的尺寸调整。
