双安装孔薄型蝶阀密封阀板结构

项目分类:阀门 发布时间:2025-01-13 ID:894921

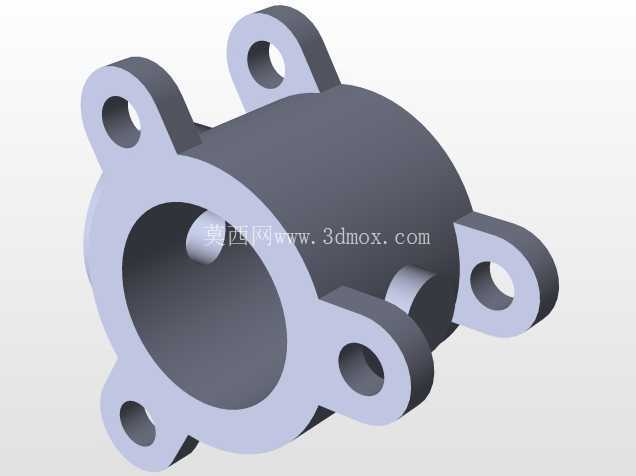

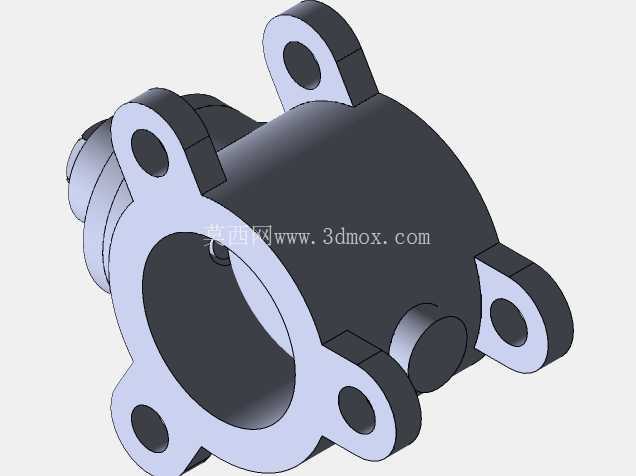

  • 双安装孔薄型蝶阀密封阀板结构
  • 双安装孔薄型蝶阀密封阀板结构
  • 双安装孔薄型蝶阀密封阀板结构
  • 双安装孔薄型蝶阀密封阀板结构
  • 双安装孔薄型蝶阀密封阀板结构
  • 双安装孔薄型蝶阀密封阀板结构
  • 双安装孔薄型蝶阀密封阀板结构
  • 双安装孔薄型蝶阀密封阀板结构

  在市政给排水、化工流体输送、暖通空调循环水系统的管路布设中,蝶阀是占比极高的截断与节流类管路元件,而阀板作为蝶阀的核心启闭件,其结构设计直接决定阀门的密封性能、流阻系数与运行寿命。本次呈现的阀板结构采用薄型圆盘式主体设计,整体为等厚圆形平板构型,边缘做了整圈的窄边加厚处理,这一结构并非随意设计:薄型主体能够在阀门全开状态下最大程度降低对管路通流截面的遮挡,减少流体经过阀件时的局部压损,尤其适配大管径、低扬程的输水工况,避免阀板过厚造成的流道缩径问题;边缘的窄边加厚结构则是为了匹配阀座的密封面接触需求,整圈加厚边的平面度公差需要控制在0.05mm以内,才能保证阀门关闭时阀板与弹性阀座形成连续无间隙的密封副,杜绝低压工况下的内漏问题。

  阀板上对称布置的两个贯通安装孔,是用于连接阀杆驱动端的定位结构,两个孔的中心连线穿过阀板的几何中心,且孔位与阀板边缘的距离经过精确核算,既保证阀杆传递扭矩时阀板受力均匀,避免长期开关过程中阀板出现偏磨,也不会因为孔位过于靠近边缘导致阀板边缘结构强度不足,在高压差工况下出现密封面变形。从安装边界来看,该阀板的外径尺寸与对应通径的蝶阀阀体内腔保持0.8-1.2mm的单边间隙,既保证阀板开关转动时不会与阀体内壁发生刮擦,也不会因为间隙过大导致流体中的纤维类杂质卡入密封副。

  设计这类阀板时,首先需要匹配对应管路的公称通径与公称压力等级,薄型平板结构更适配PN10及以下的低压管路工况,如果是更高压力等级的工况,通常会将阀板设计成带导流筋的流线型结构,但低压工况下平板结构的加工成本更低,密封面的研磨工艺更容易实现批量生产的一致性。两个安装孔的孔径需要与阀杆端部的连接销尺寸做过渡配合,配合公差选H7/k6即可,既保证装配时的便利性,也避免长期开关冲击造成孔位磨损扩大,导致阀板开关角度出现偏差。另外阀板的厚度选择需要结合材质的抗弯强度计算,保证在1.5倍公称压力的压差下,阀板中心位置的挠度不超过密封面的弹性补偿量,避免高压下阀板中部变形导致密封失效。

  从实际应用场景来看,这类薄型阀板多用于对安装空间有严格限制的对夹式蝶阀结构,对夹式蝶阀本身的结构长度比法兰式蝶阀短很多,薄型阀板能够进一步压缩阀门整体的轴向尺寸,适配楼宇管井、设备内部狭窄空间的管路安装需求。在流体特性适配方面,平板式阀板的过流特性近似等百分比,在小开度节流工况下的调节稳定性优于流线型阀板,适合用于暖通系统的流量调节、给排水系统的截断类工况。需要注意的是,这类平板阀板不适用于含大量固体颗粒的浆料输送工况,因为颗粒容易卡在阀板边缘与阀座的间隙中,造成密封面划伤,在清水、洁净气体、低粘度油品的输送管路中,这类结构的阀板使用寿命能够达到上万次开关循环,维护成本远低于其他复杂构型的阀板结构。

  建模过程中需要重点关注几个关键尺寸的关联:首先是阀板外径与密封面厚度的比例关系,密封边的宽度通常取阀板通径的1.5%-2%,过宽会增加阀门开关的扭矩,过窄则会导致密封比压不足容易泄漏;其次是两个安装孔的位置度公差,需要保证两孔中心与阀板旋转中心的同轴度在0.1mm以内,否则装配后阀板会出现偏心,开关过程中一侧密封面过度磨损,另一侧密封比压不足;最后是阀板表面的粗糙度要求,密封面区域的粗糙度需要达到Ra0.8以下,非密封面区域达到Ra3.2即可,过高的粗糙度要求会增加不必要的加工成本,过低则会影响密封性能。
