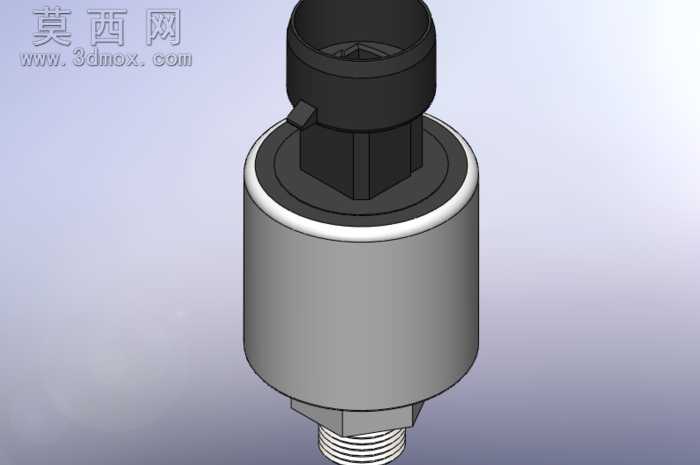

30PSIA标准型压力传感器三维结构设计

本作品为30PSIA标准压力传感器的三维参数化建模成果，建模过程严格遵循工业压力传感器的通用设计规范与尺寸标准，完整还原了该类传感器的真实结构与装配逻辑。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，首先拆分传感器的核心组成模块：底部外螺纹连接端、中部圆柱承压壳体、上部快插电气接座三个主体部分，分别完成各零件的特征建模后再进行同轴度、配合间隙的装配约束，确保各部件的装配关系符合实际生产的公差要求。材质渲染阶段针对不同部件的实际工业用材进行材质匹配：底部螺纹连接端采用金属镀锌材质，还原金属切削加工后的哑光金属质感，添加细微的螺纹牙型纹理与表面加工痕迹，提升模型真实感；中部承压壳体采用阳极氧化铝合金材质，调整材质的粗糙度与反射参数，呈现工业铝合金壳体细腻的磨砂金属质感，边缘处添加轻微的倒角高光效果，还原机加工零件的边缘处理特征；上部电气接座采用黑色玻纤增强尼龙材质，调整材质的漫反射参数与哑光属性，添加塑料注塑成型的细微合模线细节，还原工业塑料接插件的真实外观。结构设计上完整还原了压力传感器的功能结构：底部外螺纹为标准管螺纹结构，用于与被测压力管路实现密封连接，螺纹根部设计有密封垫圈安装位；中部圆柱壳体为传感器的核心承压与信号处理腔体，内部预留了压力敏感芯体、信号调理电路的安装空间，壳体壁厚经过参数化校核，满足30PSI量程下的承压强度要求；上部接座为标准快插式电气接口，设计有防呆卡扣结构，可与配套线束插头实现快速插拔与防松脱连接，接座内部预留了插针安装位，可实现电源输入与信号输出的电气连接。设计思路上以标准化、通用化为核心原则，所有接口尺寸均遵循行业通用标准，可直接适配常规的工业压力检测安装场景，模型各特征均保留完整参数，可根据实际量程需求调整壳体壁厚、螺纹规格、接座形式等参数，快速衍生出不同规格的同系列压力传感器模型，可用于工控系统装配仿真、设备教学演示、产品选型展示等场景。
