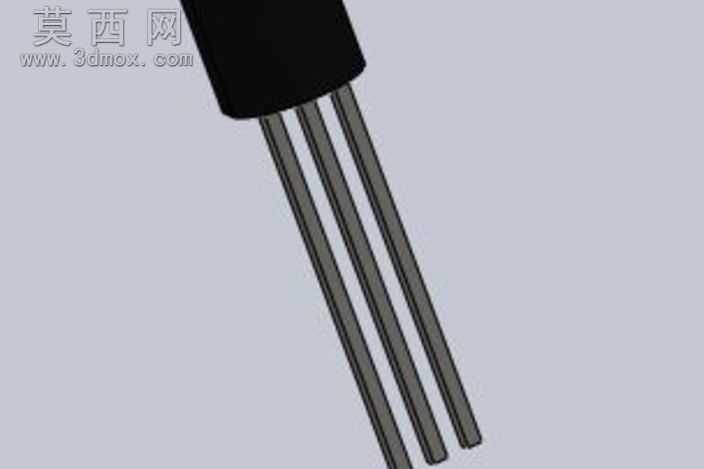

LM35温度传感器三维结构建模作品

本次建模对象为LM35直插式温度传感器，建模过程依托SolidWorks平台完成全参数化结构搭建，首先针对该器件的经典TO-92封装形态开展结构拆解，将整体划分为黑色塑封主体、三根平行直插引脚两个核心结构模块。建模初始阶段先绘制塑封主体的截面轮廓草图，结合实物测绘的尺寸参数，通过拉伸凸台命令生成塑封基座的基础实体，再对塑封外壳的边缘做圆角过渡处理，还原真实器件注塑成型后的圆润边角质感，同时在塑封主体与引脚衔接的位置做轻微的收边结构，匹配实际生产中封装注塑的合模特征。针对三根金属引脚部分，先绘制单根引脚的圆形截面草图，以平行于塑封端面的方向做拉伸生成引脚基础杆体，再通过线性阵列命令按照标准引脚间距生成另外两根引脚，保证三根引脚的平行度与间距公差符合实际器件的封装规范，同时对引脚与塑封主体的衔接位置做嵌入配合处理，还原引脚插入塑封基座固定的真实装配关系。材质渲染阶段，为塑封主体赋予哑光黑色工程塑料材质，调整材质的粗糙度参数模拟环氧塑封料的微磨砂表面质感，避免过高反光带来的失真效果；为三根引脚赋予抛光金属材质，添加轻微的金属拉丝纹理与环境反射效果，还原铜质镀锡引脚的金属光泽与真实触感。建模过程中严格遵循实物的比例尺寸，对塑封主体的长度、宽度、厚度，引脚的直径、伸出长度、相邻引脚间距等关键参数做精准约束，确保模型可直接用于电子电路装配仿真、PCB布局干涉检查、教学演示等场景。整体建模思路遵循从整体到局部的设计逻辑，先确定器件的整体外形轮廓与尺寸基准，再逐步细化各部分的细节特征，每一步建模操作都保留完整的参数化特征树，方便后续根据不同封装规格的同系列传感器做参数调整与结构修改，模型完成后通过多角度渲染校验，确保各视角下的结构形态都与实物高度匹配，无结构错位、比例失调等问题，充分还原LM35温度传感器的真实外观与结构特征。
