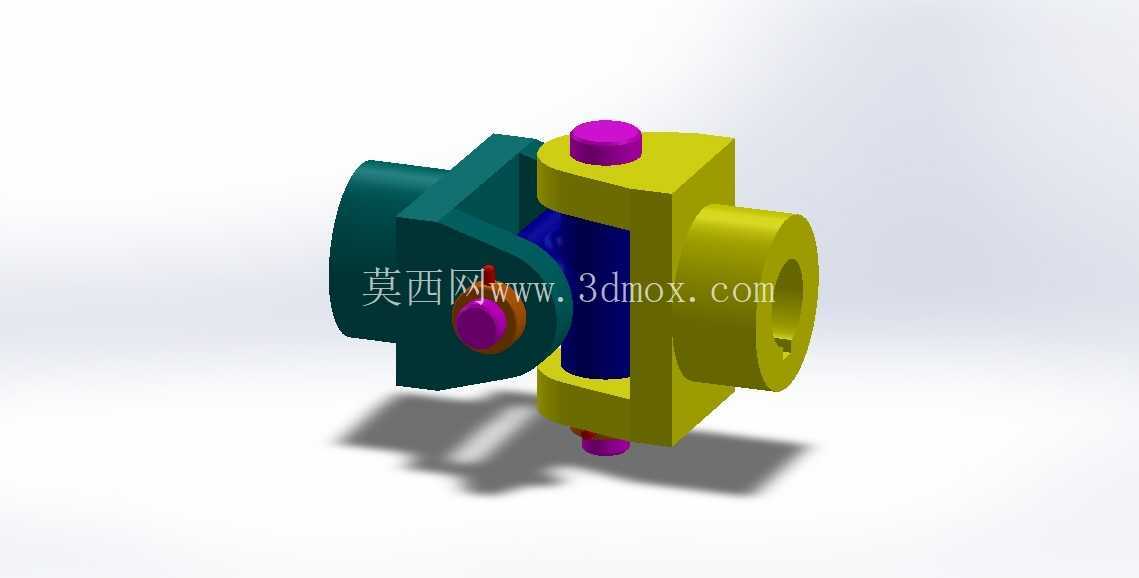

十字轴式万向传动连接结构

　　在各类需要轴线存在夹角的动力传递场景中，这类十字轴式万向连接结构是解决非同轴传动的核心部件，常见于工业输送线的动力接驳段、小型设备的转向传动单元、非标自动化设备的变向动力输出端，甚至部分轻工机械的进给机构中，用来补偿两轴之间因安装误差、机架形变、工作过程中相对位移产生的角度偏差，保证扭矩传递过程不会出现卡滞、传动中断的问题。

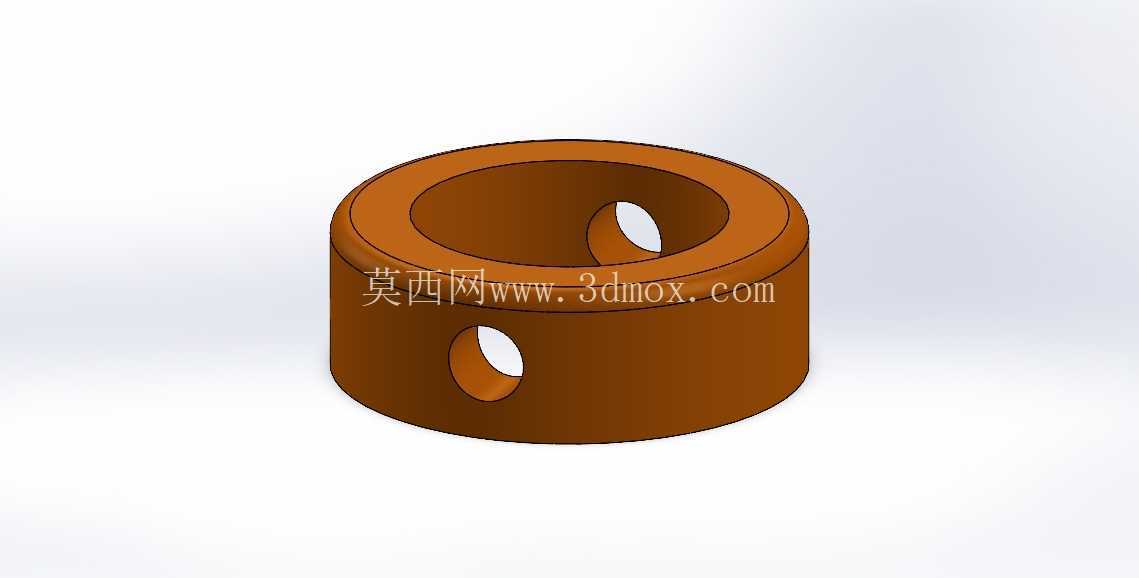

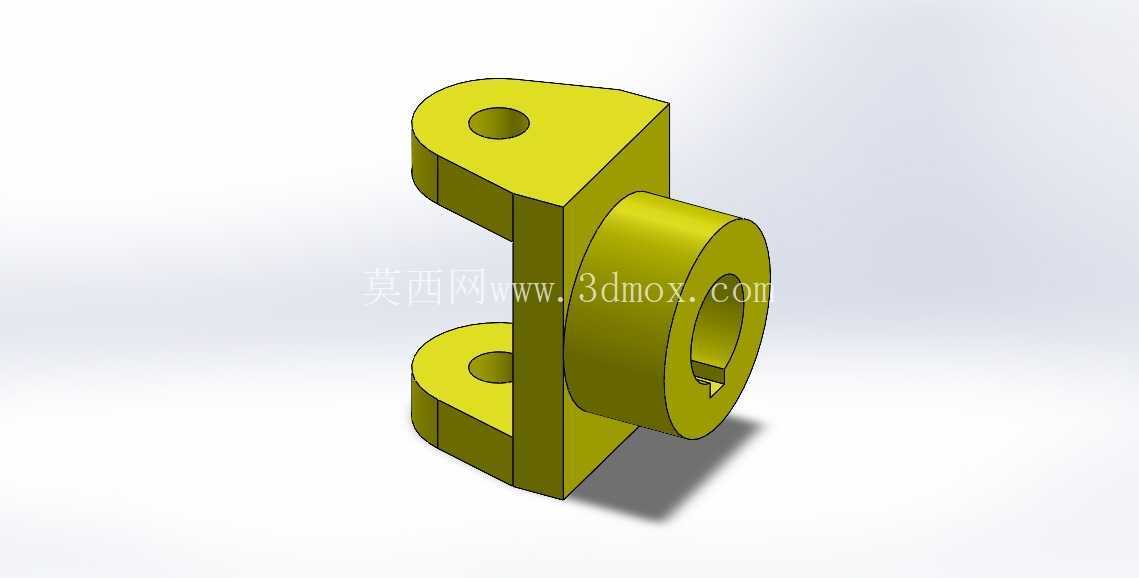

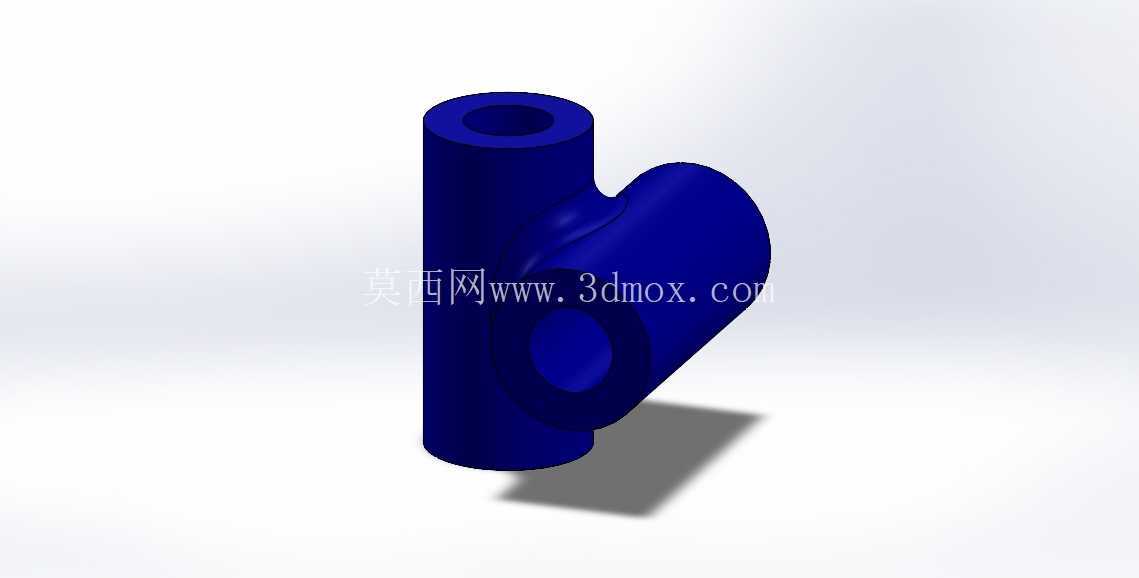

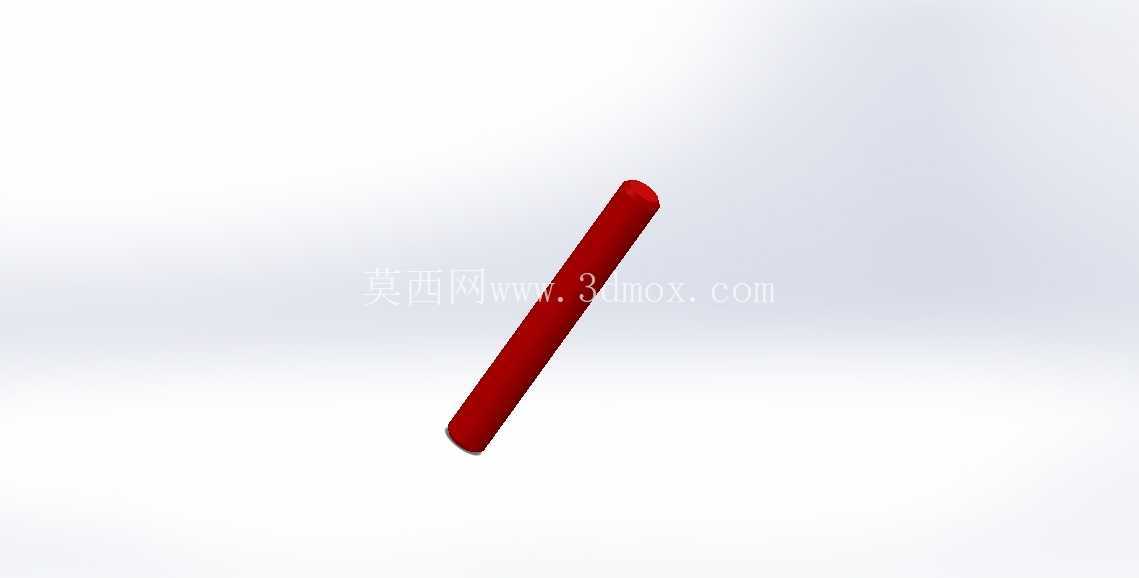

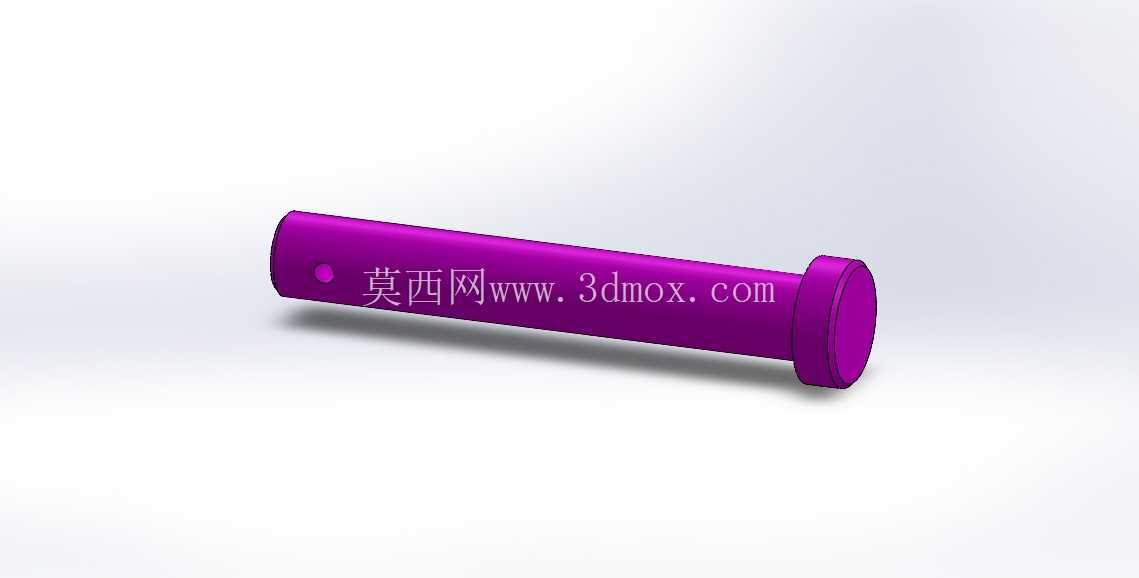

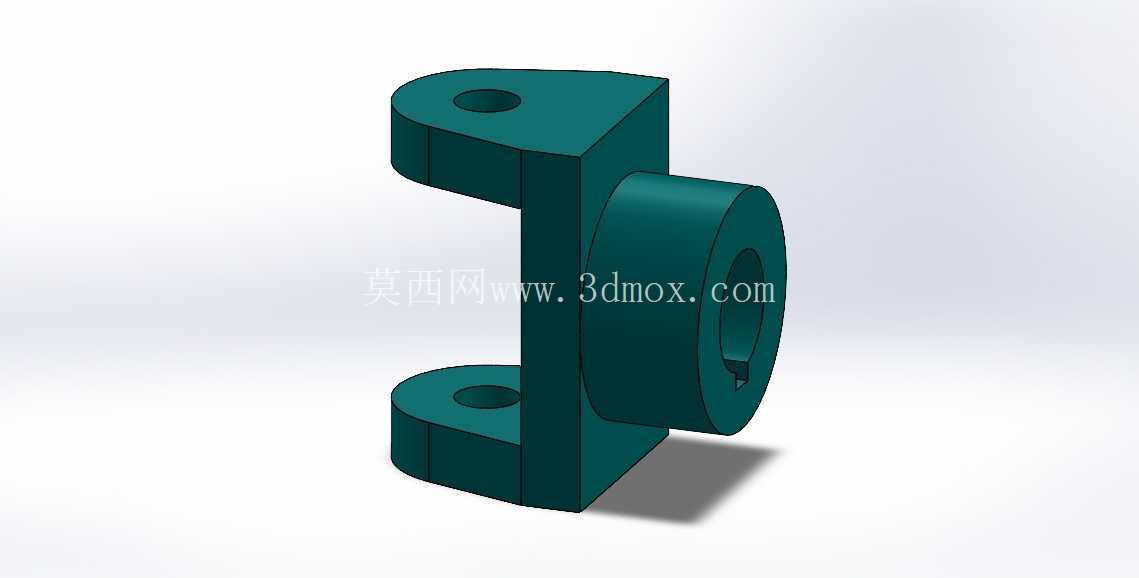

　　从结构设计逻辑来看，该结构采用分体式叉形接头搭配十字销轴的经典布局，两端的叉形耳座分别对应主动轴与从动轴的安装接口，其中一端叉座设置了贯通的销轴安装孔，与十字轴的一组轴颈配合，另一端叉座则与十字轴剩余的一组垂直轴颈配合，两组转动副轴线在空间中保持垂直相交，交点位于十字轴的中心位置，以此实现两轴在存在夹角状态下的连续回转运动。设计时特意将叉座的耳部做了加厚处理，在销轴配合孔的位置预留了足够的壁厚，避免大扭矩传递时出现耳座开裂的失效问题，同时十字轴的每个轴颈端部都设置了限位结构，防止工作过程中销轴从配合孔中脱出，保证传动的可靠性。

　　在实际功能表现上，该结构可以在两轴夹角不超过35°的工况下稳定传递回转动力，传动过程中瞬时角速度会随轴间夹角变化产生小幅波动，因此在对传动平稳性要求较高的场景中，通常会成对使用该类结构来抵消角速度波动带来的振动。结构本身没有设置额外的润滑注油通道，适合中低转速、轻载的传动场景，配合面的间隙控制在0.02-0.05mm之间，既保证转动的灵活性，又不会因为间隙过大产生传动回程误差，影响动力传递的精度。

　　从安装边界来看，两端的轴头采用标准的圆柱轴伸搭配键槽的连接形式，轴伸直径根据传递扭矩的大小做了适配，安装时需要保证两端叉座的安装平面与对应轴的轴线垂直度误差不超过0.1mm，避免附加弯矩带来的额外磨损。整个结构的轴向尺寸紧凑，径向轮廓没有突出的尖锐结构，安装时不需要预留过大的周边避让空间，适合在设备内部安装空间局促的位置使用。叉座的主体部分采用对称式结构设计，加工时可以一次装夹完成两侧耳部的孔加工，有效保证配合孔的同轴度与位置精度，降低加工难度与制造成本。

　　在实际选型适配时，需要根据传递的额定扭矩、最高工作转速、两轴的最大工作夹角三个核心参数来确认结构的尺寸规格，该结构的十字销轴颈直径与叉座厚度直接决定了可承受的最大扭矩，轴颈表面做了硬化处理，提升耐磨性能，延长结构的使用寿命。日常维护中只需要定期检查配合面的磨损情况，当配合间隙超过0.15mm时及时更换十字轴或者对应叉座，就可以避免传动过程中出现冲击、异响的问题，保证设备传动系统的稳定运行。这类结构相比刚性联轴器，最大的优势就是允许两轴存在一定的安装偏差，不需要极高的同轴度安装精度，能够大幅降低设备组装时的调校难度，同时在设备运行过程中可以吸收小幅的振动冲击，保护后端的动力元件不受额外的径向力影响，在中小功率的传动系统中有着极高的应用性价比。
