高校科技节竞赛用液压驱动机械臂结构

　　这套液压驱动机械臂结构，最初面向高校科技节竞赛场景开发，核心是利用日常易得的注射器与液体介质构建液压传动回路，完成简易的抓取、抬升、角度调整类动作，适合作为机械原理入门教学的实操载体，也能满足学生科创竞赛中低成本实现多自由度动作输出的需求。从实际使用场景来看，这类装置不需要配套复杂的液压泵站，仅通过手动推拉不同位置的注射器推杆，就能改变对应腔体的液体压力，驱动机械臂各铰接关节完成动作，既可以在科创展示现场演示液压传动的基础原理，也能通过调整推杆行程、臂段长度来适配不同的动作范围要求，完成轻量物件的搬运、定点放置等竞赛指定任务。

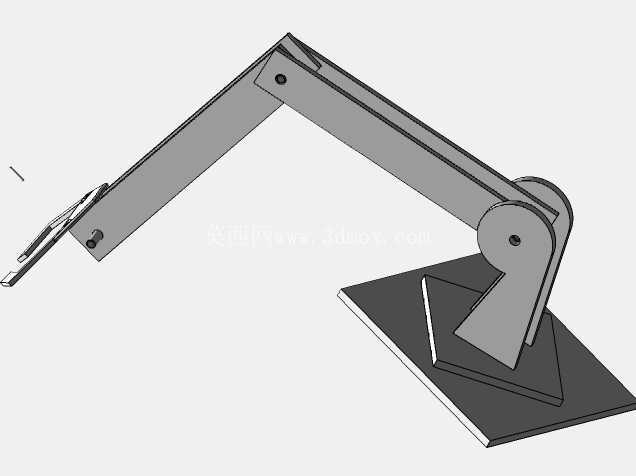

　　从结构设计思路来看，整套臂体采用平板式铰接结构，所有臂段均为等厚板材切割成型，没有复杂的曲面加工特征，加工门槛极低，学生使用激光切割设备甚至手工锯切配合钻孔就能完成零件制作，不需要开模或者使用复杂的机加工设备。底座采用平板式安装结构，预留了足够的配重放置空间，避免臂体伸展到最大行程时出现倾覆问题，底座与大臂的铰接位置采用同轴双支点设计，既提升了关节处的连接刚度，也能避免臂体在负载状态下出现侧向偏摆。大臂与小臂之间的铰接点同样采用穿轴连接，配合液压管路的排布位置，将驱动用的注射器缸体固定在臂段侧面，推杆端连接相邻臂段的铰接耳位，当推动对应注射器推杆时，液压力会直接推动关节绕铰接轴转动，传动路径极短，没有额外的传动损耗，手动操作时的力反馈也足够直接，方便操作者精准控制臂体的动作角度。

　　从安装边界与尺寸适配角度来看，整套装置的底座投影尺寸控制在普通课桌可容纳的范围内，不需要额外的大型安装台面，臂体完全收拢时的整体高度不会超过常规展示架的层间高度，方便携带到竞赛现场或者教学课堂使用。各臂段的长度比例经过反复调整，大臂长度略长于小臂，保证臂体完全伸展时的作业半径能够覆盖竞赛任务常用的操作范围，同时不会因为力臂过长导致手动操作时需要施加过大的推力。铰接位置的孔径统一采用标准小直径圆轴规格，零件之间的互换性较强，参赛学生如果在调试过程中出现零件损坏，可以快速切割替换件完成维修，不需要重新调整整套结构的配合公差。液压管路采用柔性软管连接各注射器腔体，管路排布沿着臂段侧面走线，用简易的卡扣固定在臂板上，不会在臂体转动时出现管路干涉或者弯折堵死的问题，保证液体传动的路径始终通畅。

　　从功能特性来看，这套结构没有集成复杂的电控元件，所有动作完全依靠手动液压驱动，可靠性极强，不会出现电路故障导致的动作失效问题，非常适合竞赛现场的稳定展示需求。每个关节的驱动回路相互独立，操作者可以单独控制某一个关节的转动角度，也可以同时操作多个注射器完成复合动作，实现臂体在作业平面内的任意位置定位。末端执行器同样采用液压驱动的夹指结构，夹指的开合行程可以通过注射器的推杆行程进行控制，能够夹持不同厚度的轻量物件，夹指内侧可以根据需要粘贴防滑垫层，提升夹持时的摩擦力，避免物件在抬升过程中脱落。整套结构的所有连接位置都采用可拆卸的紧固件装配，不需要进行粘接或者焊接，学生可以在调试过程中随时调整臂段的安装位置、注射器的固定点位，来优化整体的动作范围和操作手感，也方便在教学场景中拆解演示液压传动的结构组成和动作原理，让学习者能够直观看到压力液体如何驱动机械结构完成指定动作，理解液压传动中力的传递、行程与力的转换关系。
