单杆双作用液压缸装配结构三维设计

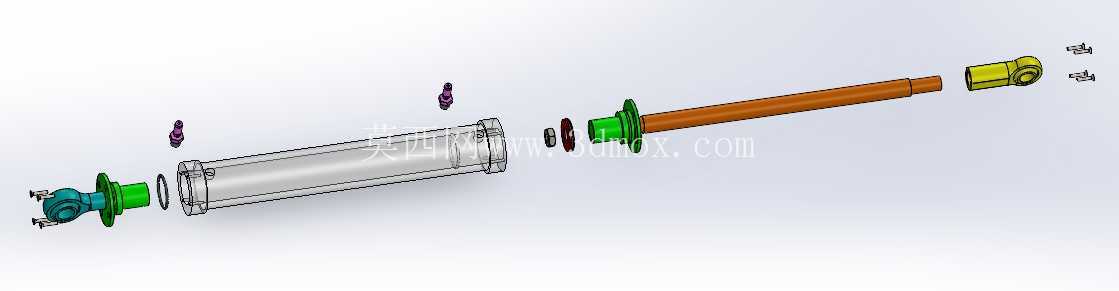

　　这套三维装配结构还原的是工业场景里最常用的单杆双作用液压缸，这类元件是液压系统里的核心执行部件，负责把液压油的压力能转化为直线往复运动的机械能，在各类需要大推力直线动作的工况里都能见到它的身影。从结构拆分来看，整套模型完整呈现了缸筒、活塞杆、活塞、端盖、进出油口接头、密封组件、铰接安装座这些核心零件的装配关系，没有做过度的简化省略，每个配合面的尺寸边界都做了对应约束，能直接用来做装配干涉检查、运动仿真验证，也能给同类型油缸的选型测绘做参考。

　　在实际工业应用里，这类结构的液压缸适配场景非常广，工程机械里的挖掘机动臂驱动、装载机举升动作，机床设备里的工件夹紧、工作台进给，冶金设备里的轧辊调整、炉门启闭，甚至物流装备里的升降平台举升、货叉伸缩，都会用到同结构的油缸。它的核心功能特性是双向可控驱动，通过缸筒前后腔的液压油压差推动活塞带动活塞杆伸出或者缩回，相比气缸它的输出推力大、运行平稳、负载刚性强，能在重载、频繁换向的工况下保持稳定的动作精度，而且可以通过调节液压油流量精准控制活塞杆的运动速度，满足不同工况对动作节奏的要求。

　　从设计思路上看，这套结构采用了两端铰接的安装形式，缸筒尾端和活塞杆外端都配置了铰接耳环，这种安装方式的优势是可以补偿安装过程中的微小角度偏差，避免油缸在运行过程中因为安装同轴度误差产生侧向附加载荷，减少密封件和活塞杆的偏磨，延长元件的使用寿命。缸筒部分采用了薄壁圆筒的结构设计，内壁做了高精度的珩磨处理要求，保证和活塞密封件的配合精度，减少内泄漏；活塞杆表面做了镀硬铬的工艺层设计，提升表面硬度和防锈能力，避免长期外露在工况环境里出现锈蚀、拉毛的问题，影响密封效果。进出油口设置在缸筒两端的合理位置，油口接头采用标准的管螺纹连接形式，方便和现场液压管路快速对接，同时预留了足够的扳手操作空间，不会和周边安装结构产生干涉。

　　关于外形尺寸和安装边界，这套模型的各个零件都做了符合工程实际的尺寸约束：缸筒的外径和内径比例匹配常规16MPa工作压力下的壁厚要求，不会因为壁厚不足导致缸筒受压变形，也不会因为壁厚过大造成材料浪费、整体重量超标；活塞杆的直径和缸径的比例符合双作用油缸的速比要求，保证伸出和缩回的速度差在合理区间，满足常规工况的动作需求；两端铰接耳环的销轴孔径和耳环宽度匹配对应的安装支座尺寸，安装时只需要保证两端铰接点的中心距在行程范围内，预留足够的活塞杆伸缩空间，就可以完成安装，不会出现结构干涉。密封组件的安装槽尺寸都按照标准密封件的规格做了设计，包括活塞上的孔用格莱圈、活塞杆端的轴用斯特封还有防尘圈，都预留了正确的压缩量，既能保证密封效果减少内外泄漏，又不会因为压缩量过大导致密封件磨损过快。另外端盖和缸筒的连接采用了螺纹加止口的定位形式，既保证连接强度，又能保证端盖和缸筒的同轴度，避免活塞杆运行时出现别劲的问题。

　　在做设备选型或者结构设计的时候，参考这套模型可以快速核对油缸的安装距、行程、外形轮廓尺寸，提前在整体设备布局里预留对应的安装空间，避免后期出现安装干涉；同时拆分的零件结构也能帮助刚接触液压元件的设计人员理解油缸的工作原理，清楚每个零件的作用和装配关系，比如活塞和活塞杆的连接方式、密封件的安装位置、缓冲结构的设置逻辑，这些细节都在模型里做了完整的呈现，不需要再额外查阅手册去脑补装配关系。对于做液压系统集成的工程师来说，这套装配模型也可以直接导入到设备整体装配里，做管路布局的前期规划，提前确定油口的朝向和管路走向，减少现场装配时的管路返工问题。
