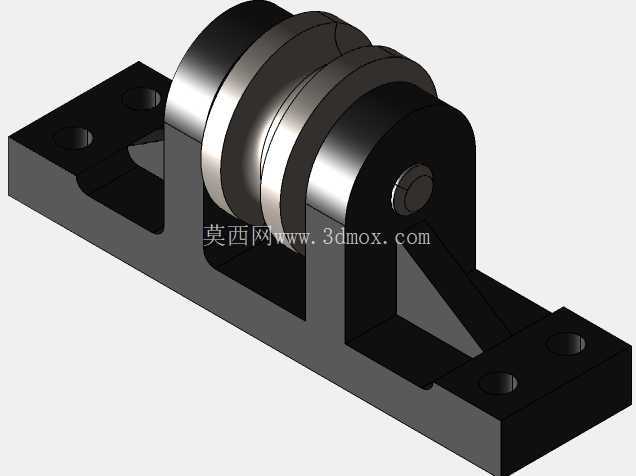

双槽带座滚轮导向支撑组件结构

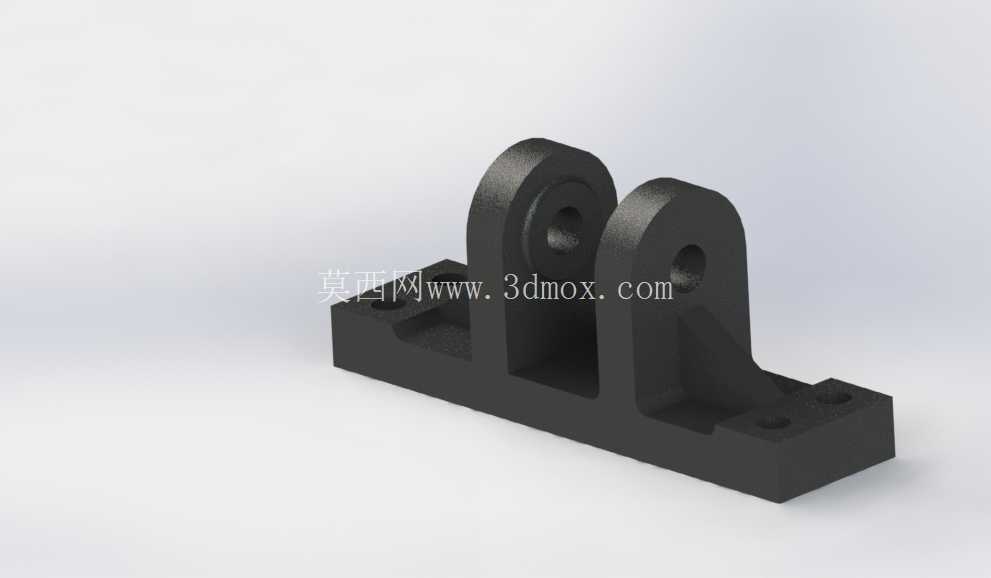

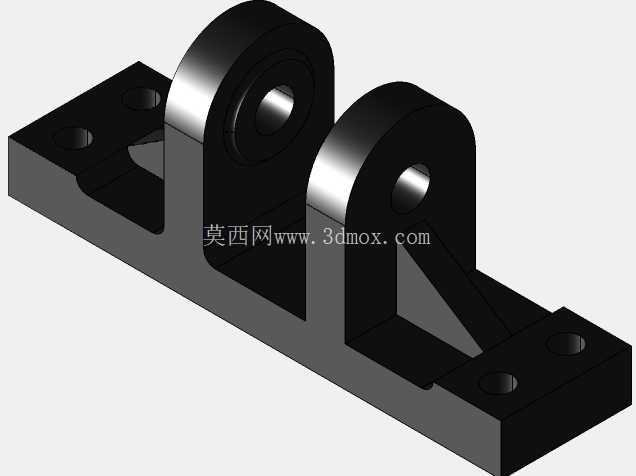

　　这套滚轮导向支撑结构，在连续输送线的侧边导向工位、仓储货架的滑移轨道限位段、小型工装夹具的直线运动副位置都有大量应用，核心作用是为做直线往复运动的构件提供低摩擦的滚动支撑，同时限制构件的横向窜动，避免滑动摩擦带来的接触面磨损、运动卡滞问题。从结构组成来看，整套组件由安装底座、双侧支撑立板、双槽滚轮、销轴、加强筋几个核心部分构成，安装底座采用带沉头孔的平板结构，四个安装孔分别布置在底座的四个角位，沉头设计可以让内六角螺栓安装后头部完全沉入孔内，不会突出底座表面干涉滚轮的转动空间，也不会对周边运动构件造成刮擦。

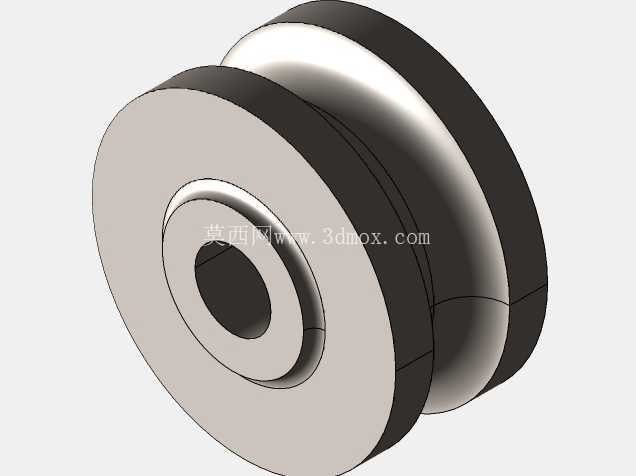

　　底座与两侧立板之间设置了三角形加强筋，筋板分别连接立板外侧与底座上表面，这种结构可以抵消滚轮承受径向载荷时对立板产生的倾覆力矩，避免长期受载后立板向外张开导致滚轮卡滞、销轴弯曲变形的问题。双槽滚轮的轮槽采用圆弧过渡设计，槽型曲率匹配常用的圆钢导轨、钢丝绳导向的接触弧度，双槽设计既可以同时适配两根平行布置的导向件，也可以在单根导向件使用时通过双槽限位提升导向过程的抗偏载能力，滚轮内孔与销轴之间采用间隙配合，预留了足够的润滑脂存储间隙，日常维护时可以从销轴端部的注油孔注入润滑脂，降低转动副的磨损速率。

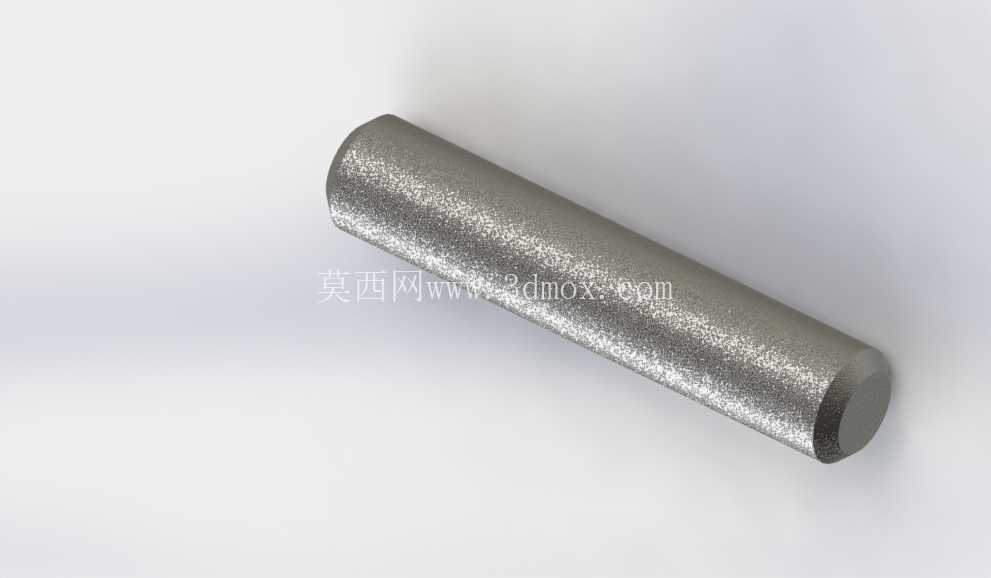

　　设计过程中优先考虑了安装兼容性，底座的安装孔采用长圆孔与圆孔组合的布置方式，其中两个对角位置的孔为长圆孔，可以在安装时微调组件的固定位置，补偿机架加工时的孔位误差，降低现场安装的对位难度。支撑立板的高度经过反复校核，确保滚轮轮槽的中心高度与常用导向件的安装高度匹配，滚轮顶部与底座上表面之间预留了足够的排屑间隙，生产现场的金属切屑、灰尘颗粒不会堆积在滚轮与底座之间造成转动卡滞。销轴的两端采用卡簧限位结构，相比传统的螺栓锁紧结构，卡簧限位的装配效率更高，同时可以避免螺栓受振动松脱后销轴窜出的风险，销轴的表面做了淬火处理，硬度达到HRC45-50，具备足够的耐磨性能，长期承受滚轮转动摩擦也不会出现明显的磨损失圆。

　　从安装边界来看，整套组件的底座宽度控制在常规工业铝型材的安装面宽度范围内，可以直接固定在40系列、50系列工业铝型材搭建的机架上，不需要额外增加转接板；组件的整体高度低于同载荷规格的滑动导向座，在设备内部空间紧凑的位置也能完成布置，不会与周边的管线、其他运动构件发生干涉。在实际选型应用时，需要根据导向件的运动速度、承受的径向载荷匹配对应的滚轮材质，常规工况下采用钢制滚轮即可满足使用需求，如果是在有腐蚀环境的食品加工、化工物料输送场景，可以更换为尼龙材质的滚轮，降低运行噪音的同时提升抗腐蚀能力。这套结构的建模过程中，所有配合面都做了公差标注，安装孔的位置度、滚轮与立板之间的间隙、销轴的同轴度都按照通用机械加工的精度等级设置，不需要额外做高精度加工就能满足装配要求，生产制造成本较低，适合批量应用在各类自动化输送设备、工装夹具、仓储物流设备的导向支撑位置。
