带防滑凹点结构的圆珠笔笔筒结构设计

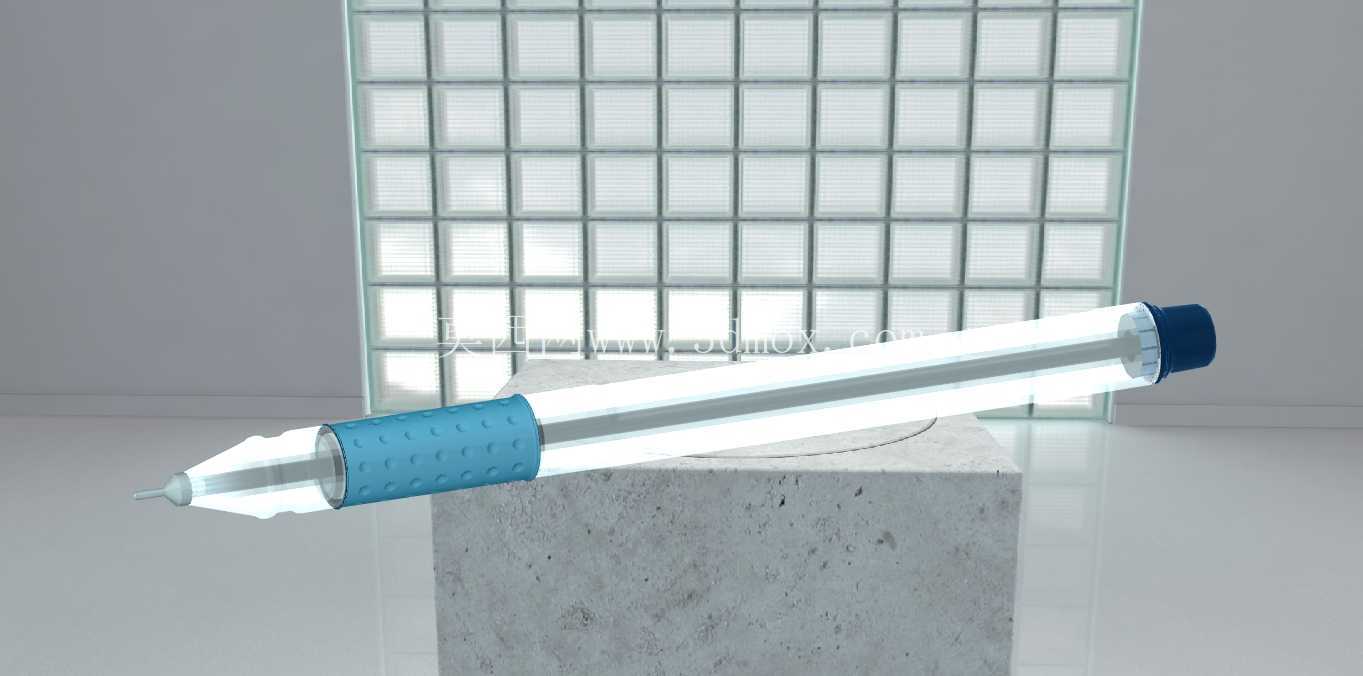

　　日常办公书写场景中，手持书写工具的握持舒适度直接影响长时间书写的疲劳度，这款笔筒作为圆珠笔的核心握持承载部件，在结构设计阶段优先围绕手持握持的人机工程需求展开。从实际使用场景来看，普通光滑笔身的圆珠笔在手部出汗或者长时间握持时，很容易出现笔身打滑、握持位置偏移的问题，尤其是学生群体长时间记笔记、办公人员连续签署文件、制图人员手绘标注时，握持稳定性不足会直接影响书写流畅度，甚至需要反复调整握笔位置打断工作节奏。

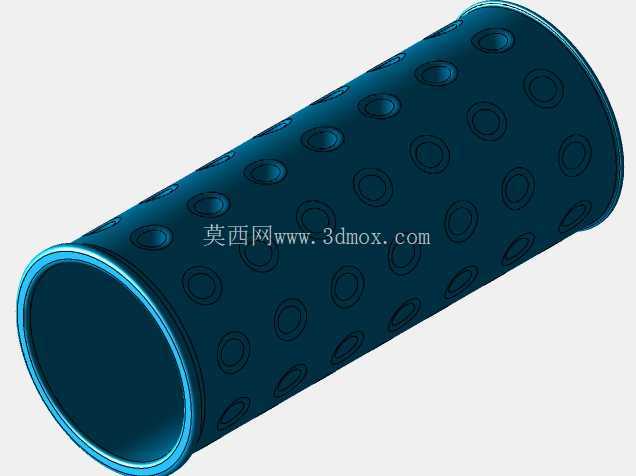

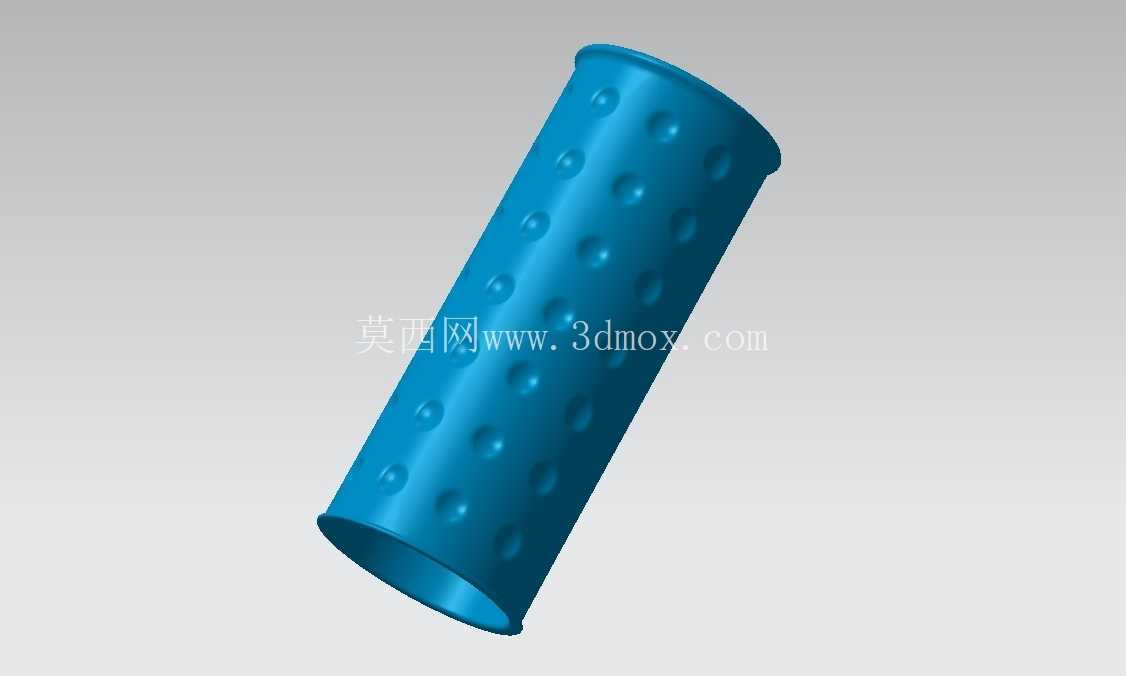

　　这款笔筒在外壁均匀排布内凹的圆点结构，并非单纯的装饰性设计，凹点的排布密度参考了成年人握持笔身时手指的接触区域，拇指、食指、中指与笔身接触的核心区间内，凹点的深度控制在0.8mm，既不会因为凹点过深硌手造成局部压迫，又能在手指与笔壁之间形成多点位的摩擦力支点，即便手部有薄汗也能保持稳定的握持状态，不会出现笔身转动打滑的情况。从结构设计思路来看，笔筒采用薄壁圆筒结构，整体壁厚均匀控制在1.2mm，适配常规注塑成型的工艺要求，避免壁厚不均导致的缩水、翘曲等成型缺陷，筒身内壁做光滑处理，预留了与笔芯组件、笔帽、笔尾连接件的装配公差，内壁的配合台阶尺寸严格匹配通用圆珠笔芯的安装直径，不需要额外做二次加工就能完成整笔的组装。

　　筒身两端的端口做了0.3mm的圆角过渡，一方面避免注塑件的锐边毛刺划伤使用者，另一方面也能在装配笔帽和笔尾时起到导向作用，降低组装时的对位难度。从安装边界来看，这款笔筒的外径适配市面上绝大多数常规圆珠笔的笔帽内径，整体长度覆盖整笔握持区的核心范围，不会因为长度过短导致手指握持到笔身的拼接接缝处，也不会因为长度过长挤占笔芯的安装空间。凹点结构在设计时同步考虑了模具加工的可行性，所有凹点的拔模角度统一设置为1.5度，不会出现倒扣结构，采用常规的两板模就能完成注塑生产，不需要额外设计抽芯结构，能够有效控制量产时的模具成本和生产效率。

　　实际使用过程中，外壁的凹点结构除了提升防滑性能之外，还能在笔身滚落桌面时形成多点支撑，降低笔身从桌面滚落的概率，相比光滑圆筒结构，带凹点的笔身放在倾斜角度15度以内的光滑桌面上都不会出现自由滚落的情况，减少笔具摔落造成的笔尖损坏问题。筒身的材质适配常规的PP、ABS等文具常用塑料，不同材质选择下可以通过调整凹点的表面粗糙度来适配不同的摩擦力需求，比如采用ABS材质时凹点表面可以保留模具本身的光洁度，采用PP材质时可以适当提升凹点内壁的粗糙度来进一步增强防滑效果。从结构强度来看，均匀排布的凹点结构相当于在薄壁筒身外侧增加了一圈环形的加强筋结构，相比同壁厚的光滑圆筒，带凹点的笔筒径向抗挤压强度提升了30%左右，日常握持施加的按压力不会造成筒身凹陷变形，放在书包、笔袋中受到挤压也不会出现弯折开裂的问题，能够有效保护内部的笔芯组件不受损坏。
